M161 ENGINE MECHANICAL 1B2 -- 57

DAEWOO MY_2000

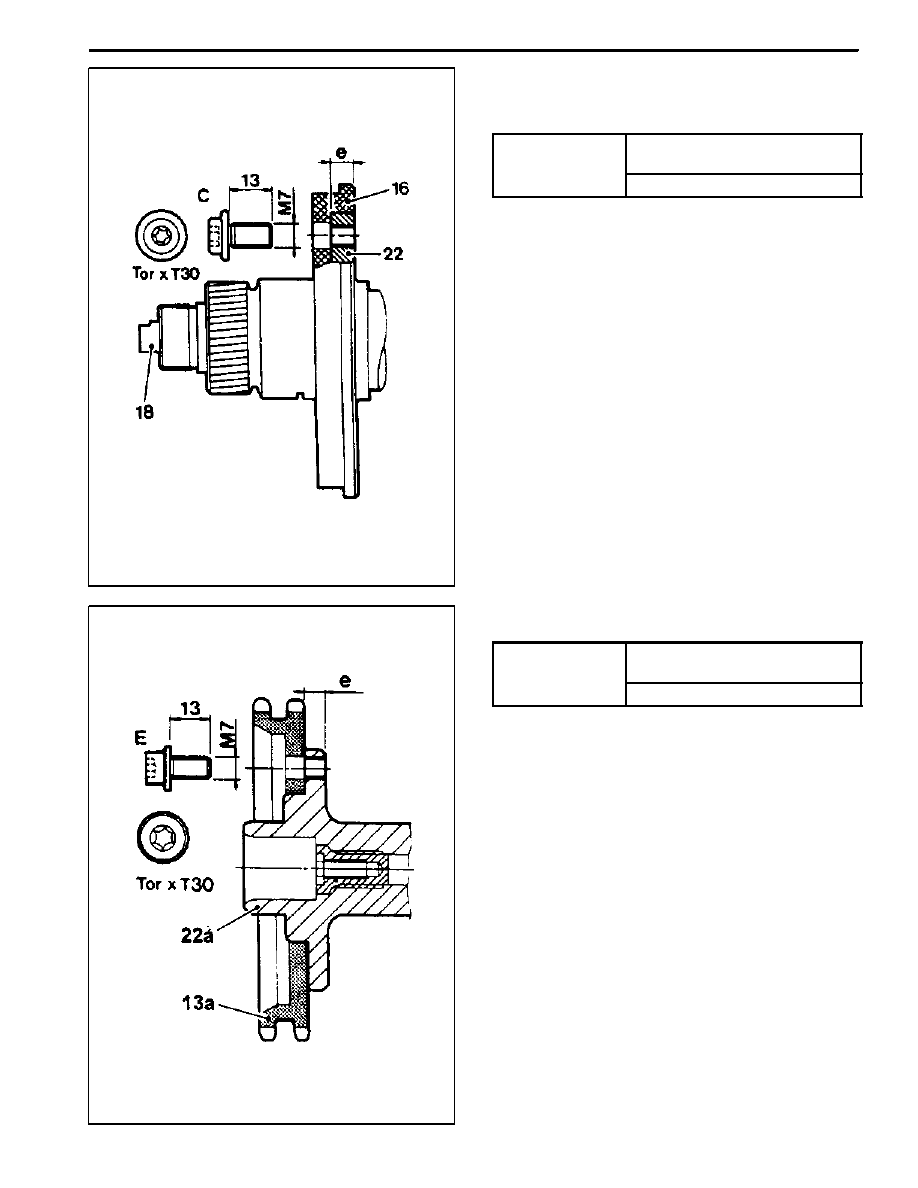

CAMSHAFT SPROCKET BOLT

Intake Flange Shaft Bolt

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The sprocket bolts are designed to be used only

once, so always replace with new one.

C. M7 x 13 Collar Bolt Torx--T30

e. 6.8 mm

16. Flange Shaft
18. Control Piston
22. Intake Camshaft

Exhaust Camshaft Sprocket Bolt

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The sprocket bolts are designed to be used only

once, so always replace with new one.

E. M7 x 13 Collar Bolt Torx--T30

e. 6.8 mm

13a. Camshaft Sprocket
22a. Exhaust Camshaft

1B2 -- 58 M161 ENGINE MECHANICAL

DAEWOO MY_2000

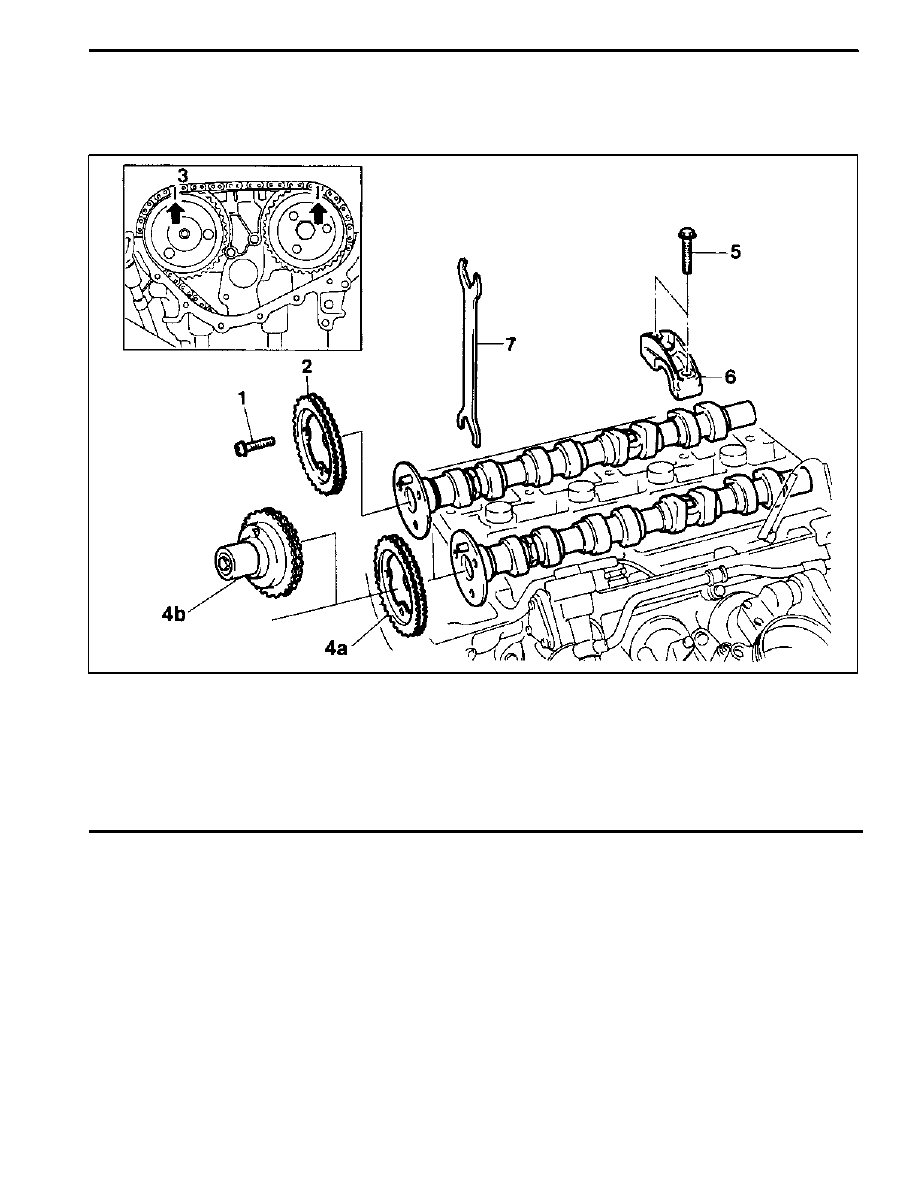

CAMSHAFT

Preceding Work: Removal of cylinder head cover

Removal of camshaft adjust actuator and cylinder head front cover

1 Bolt (M7 X 13, 3 pieces)

1st Step 18--22 NSm (13--16 lb-ft)

. . . . . . . . . .

2nd Step 60° ± 5° Rotation Added

2 Exhaust Camshaft Sprocket

3 Timing Chain

4a Intake Camshaft Spocket (E20)

4b Camshaft Adjuster and Camshaft

Sprocket (E23)

5 Bearing Cap Bolt (20 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

6 Camshaft Bearing Cap

7 Wrench

M161 ENGINE MECHANICAL 1B2 -- 59

DAEWOO MY_2000

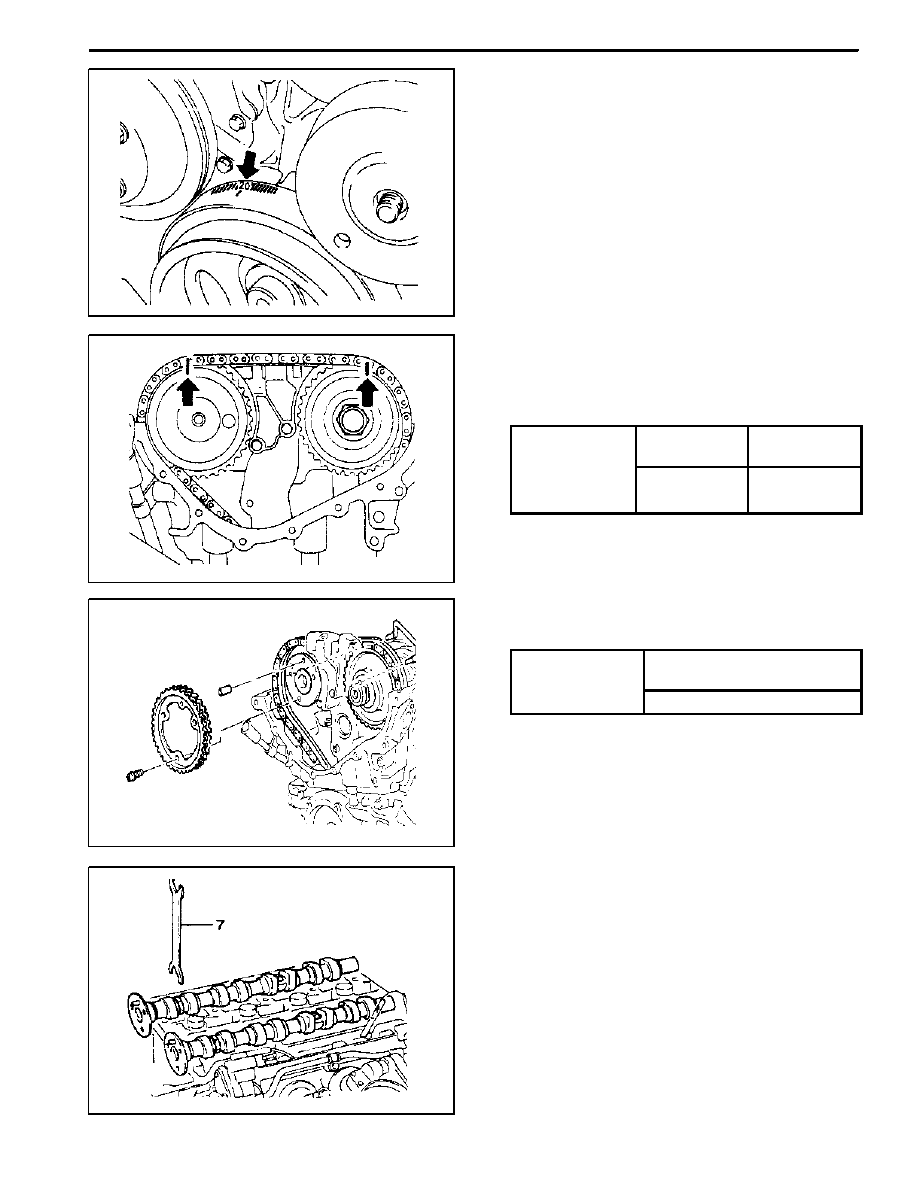

Removal & Installation Procedure

1. Turn the crankshaft and position the no.1 cylinder pis-

ton at ATDC20°.

2. Put the alignment marks (arrows) on the camshaft

sprocket and the timing chain.

3. Remove the chain tensioner.

Installation Notice

Tightening

Screw Plug

40 NSm

(30 lb-ft)

Tightening

Torque

Tensioner
Assembly

72 -- 88 NSm

(53 -- 65 lb-ft)

4. Remove the exhaust camshaft sprocket.

Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The sprocket bolt is designed to be used only

once, so always replace with new one.
5. Take off the timing chain from intake camshaft

sprocket, and secure it not to fall down into the timing

gear case.

6. Using the wrench (7), turn the camshaft until there is

no resistence in camshaft bearing area.

1B2 -- 60 M161 ENGINE MECHANICAL

DAEWOO MY_2000

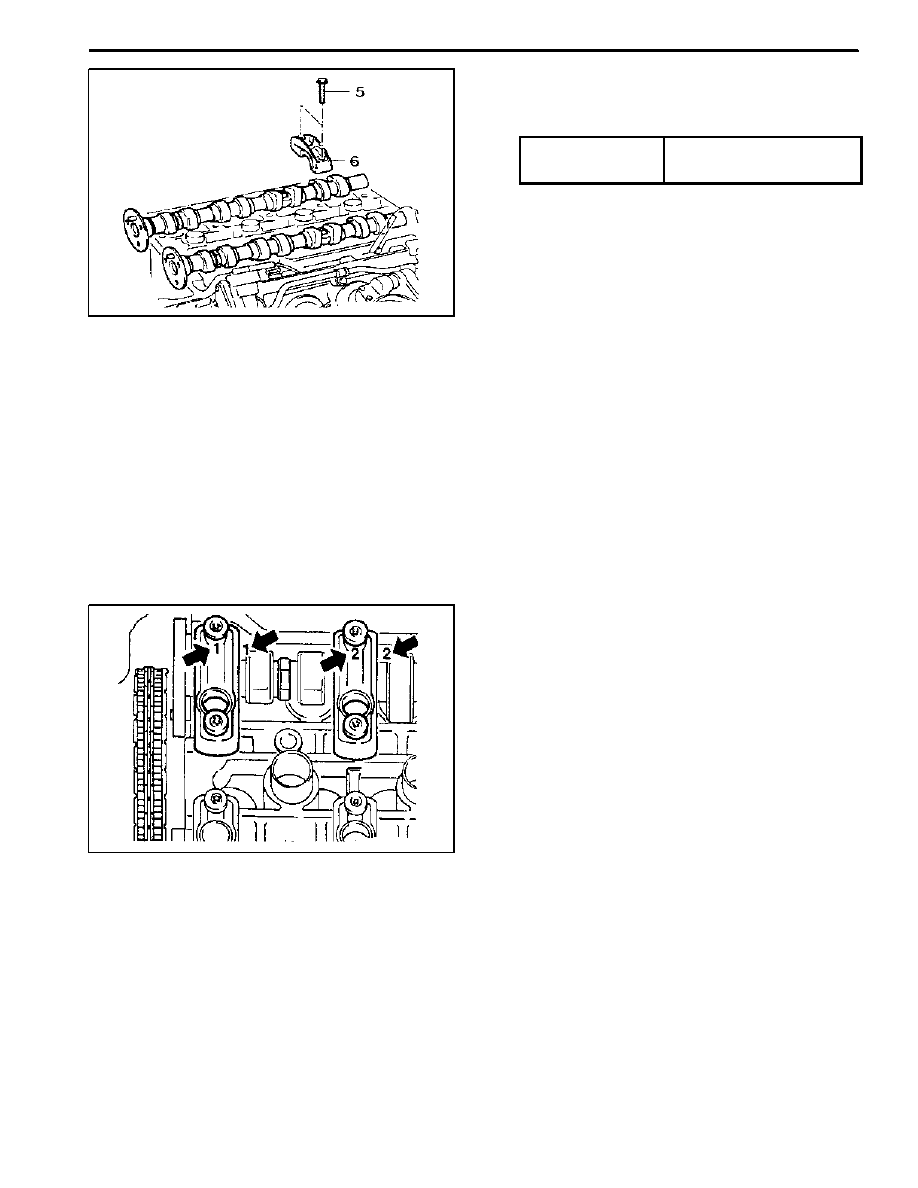

7. Remove the bearing cap, and remove the intake

and the exhaust camshaft.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

Notice: Check the numbers on the bearing cap not to be

mixed up.

8. Apply the engine oil on the valve tappet and cam-

shaft bearing.

9. Installation should follow the removal procedure in

the reverse order.

Notice:

D

Base circle of cam should cantact with the valve tap-

pet.

D

Install the camshaft bearing caps according to the

numbers on the cylinder head cast and bearing cap.

10. Check the camshaft timing position.
