M161 ENGINE MECHANICAL 1B2 -- 49

DAEWOO MY_2000

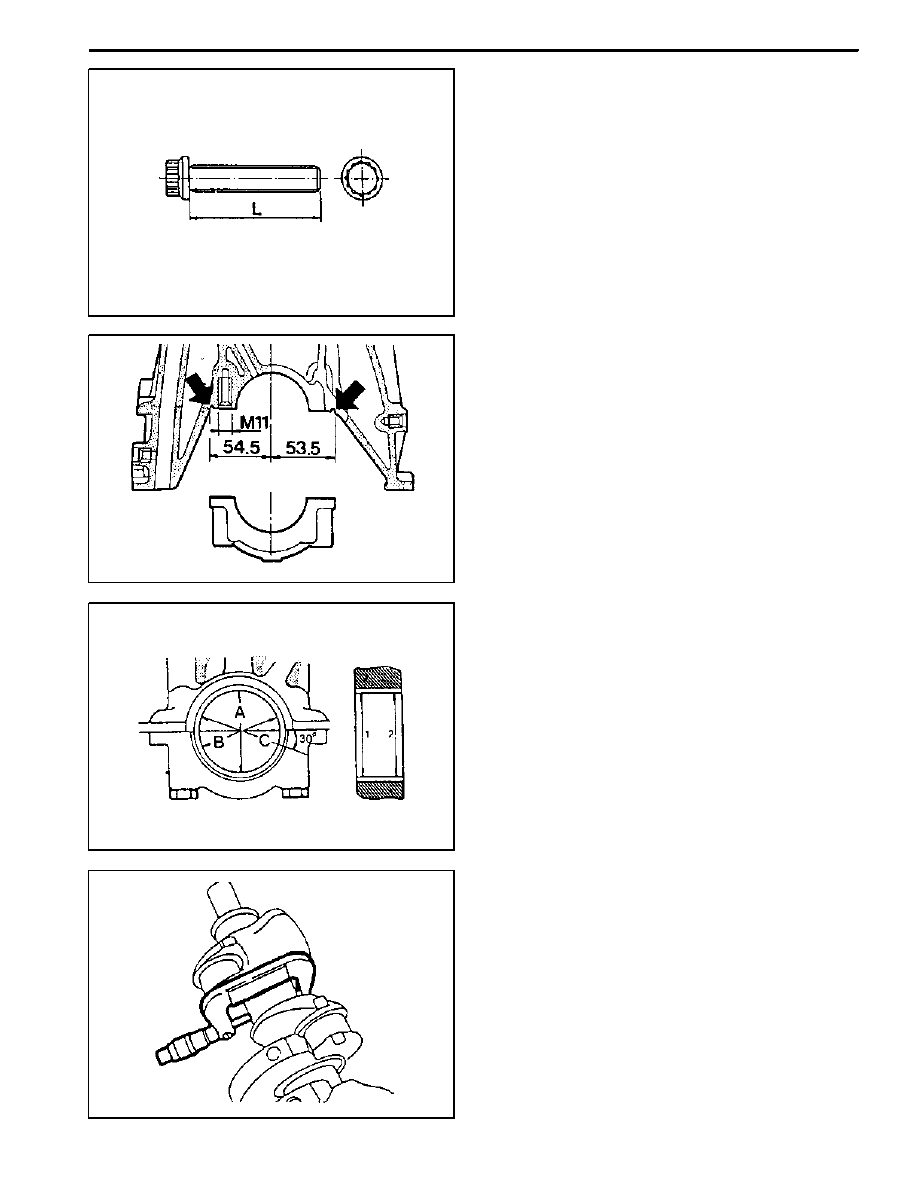

Inspection

1. If the length ‘L’ of the crankshaft bearing cap bolt ex-

ceeds 63.8mm, replace it.

2. Make sure the crankshaft bearing cap is properly

seated on the cylinder block (arrows).

3. Measure and record the inner diameter of the crank-

shaft bearing.

Notice

D

Measure at 2 points (1, 2).

D

Measure ‘A’, ‘B’ and ‘C’ as shown. If average value of

‘B’ and ‘C’ is less than value ‘A’, then the average val-

ue of ‘B’ and ‘C’ is actual average value. If average

value of ‘B’ and ‘C’ is more than value ‘A’ is actual av-

erage value.

4. Measure and record the diameter of the crankshaft

bearing journal.

Notice

D

Record the mean value when measured at 3 points

(A, B, C).

D

Measure the inner diameter of bearing and the diam-

eter of journal and if it is out of the standard data, re-

place the bearing shell.

1B2 -- 50 M161 ENGINE MECHANICAL

DAEWOO MY_2000

Service Data Standard (Crankshaft Main Bearing Gap)

Item

Measuring Position

Gap (mm)

Main Bearing Journal

(NO. 1, 5, 7)

Radial

Static condition : 0.015 -- 0.039

Dynamic condition: 0.031 -- 0.051

(Consider the expansion 0.011 -- 0.016)

(NO. 1, 5, 7)

Axial

0.010 -- 0.254

(Connecting Rod Bearing Gap)

Item

Measuring Position

Gap (mm)

Connecting Rod Bearing

Radial

0.020 -- 0.065

M161 ENGINE MECHANICAL 1B2 -- 51

DAEWOO MY_2000

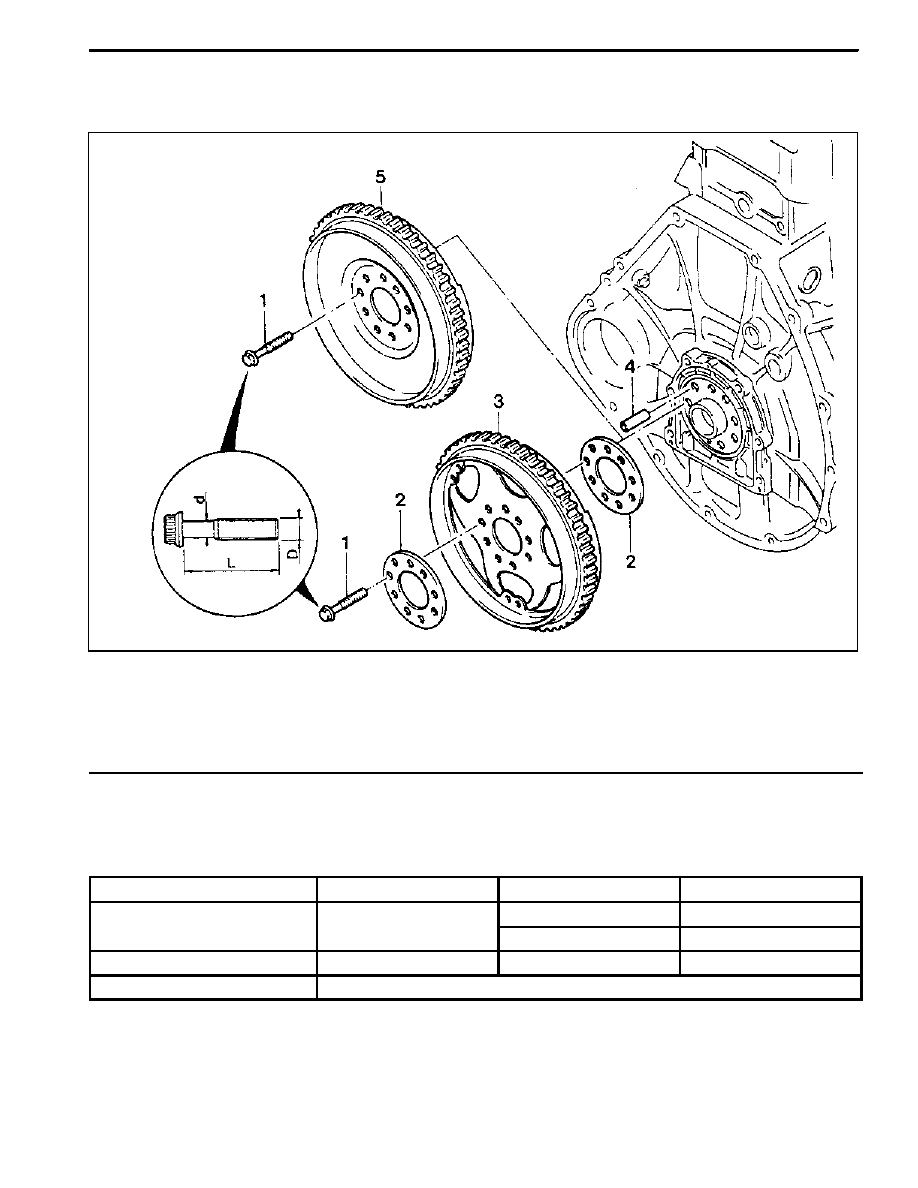

FLYWHEEL / DRIVEN PLATE

Preceding Work: Removal of manual or automatic transmission

1 Flywheel Mounting Bolt (M10 x 22, 8 pieces)

1st step 45+5 NSm (33+3.7 lb-ft)

. . . . . . . . . . . .

2nd step 90°+10°

2 Plate

3 Driven Plate (A/T)

4 Dowel Pin

5 Flywheel (M/T)

Service Data Standard (Stretch Bolt)

Nominal Size

D

--

M x 1.5

Stretch Side Diameter

d

When New

8.5 -- 0.2 mm

Min. Diameter

8.0 mm

Bolt Length

L

When New

21.8 -- 22.2 mm

Tightening Torque

1st step 45 + 5 NSm (33 + 3.7 lb-ft), 2nd step 90° + 10°

1B2 -- 52 M161 ENGINE MECHANICAL

DAEWOO MY_2000

Removal & Installation Procedure

1. Unscrew the flywheel mounting bolt.

Installation Notice

Tightening Torque

1st step: 45 + 5 NSm

(33 + 3.7 lb-ft)

Tightening Torque

2nd step: 90° + 10°

D

Replace the bolt when the stretch side diameter (d)

of the flywheel mounting bolt is less than 8.0mm.

D

For the flywheel mounting bolt tightening, keep the

socket wrench and Tommy--bar to be 90° and tight-

en as specified.

2. Remove the flywheel for manual transmission ve-

hicles, or the driven plate (3), and plate (2) for Auto.

transmission vehicle.

3. Installation should follow the removal procedure in

the reverse order.
