M161 ENGINE MECHANICAL 1B2 -- 41

DAEWOO MY_2000

Tools Required
602 589 00 40 00 Engine Lock

Removal & Installation Procedure

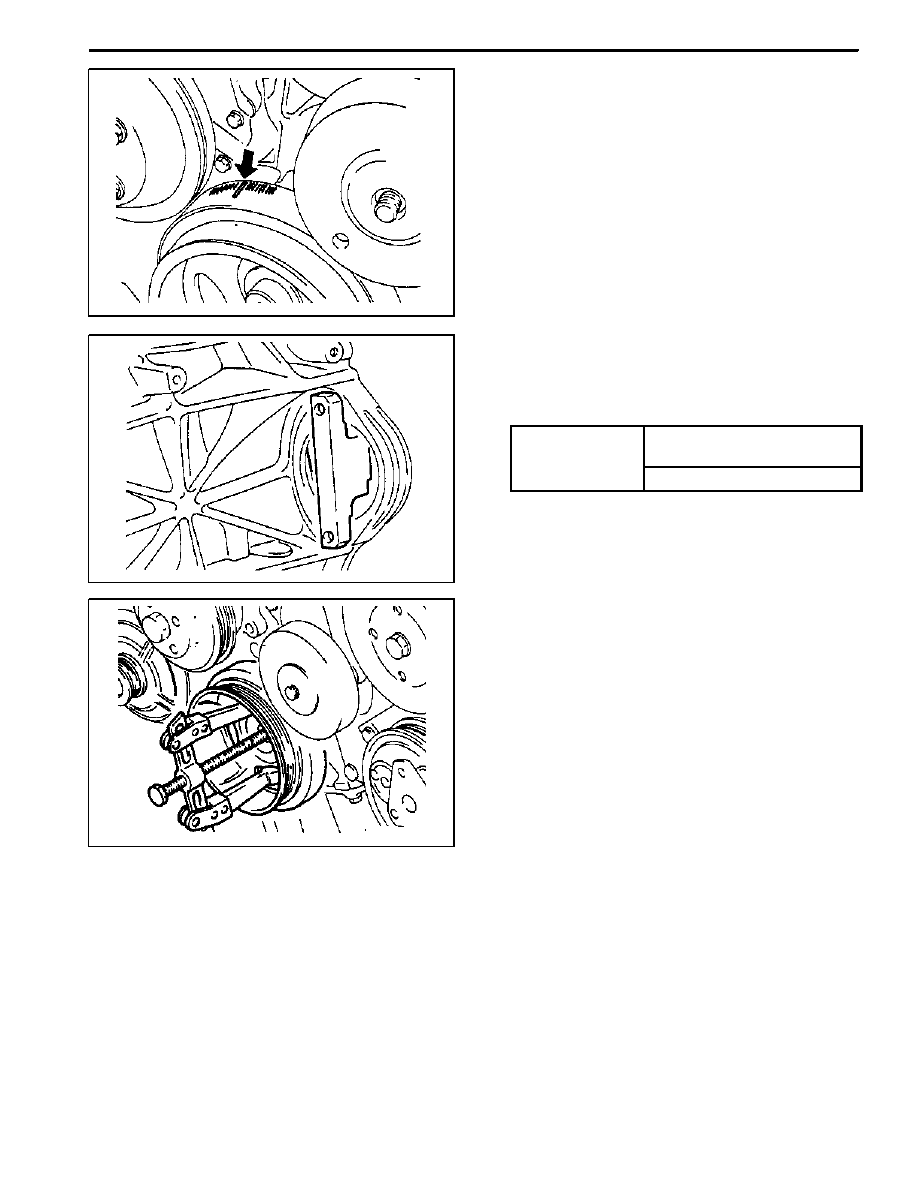

1. Adjust the piston of number 1 cylinder to the TDC.

2. Remove the start motor and install the engine lock

602 589 00 40 00 to the flywheel ring gear.

3. Remove the vibration damper center bolt.

Installation Notice

Tightening Torque

1st step: 200 + 20 NSm

(148 + 15 lb-ft)

Tightening Torque

2nd step: 90° + 10°

4. Remove the vibration damper assembly using the

puller.

5. Installation should follow the removal procedure in

the reverse order.

Notice: If possible, don’t separate the vibration damper

and the pulley.

1B2 -- 42 M161 ENGINE MECHANICAL

DAEWOO MY_2000

CRANKSHAFT FRONT RADIAL SEAL

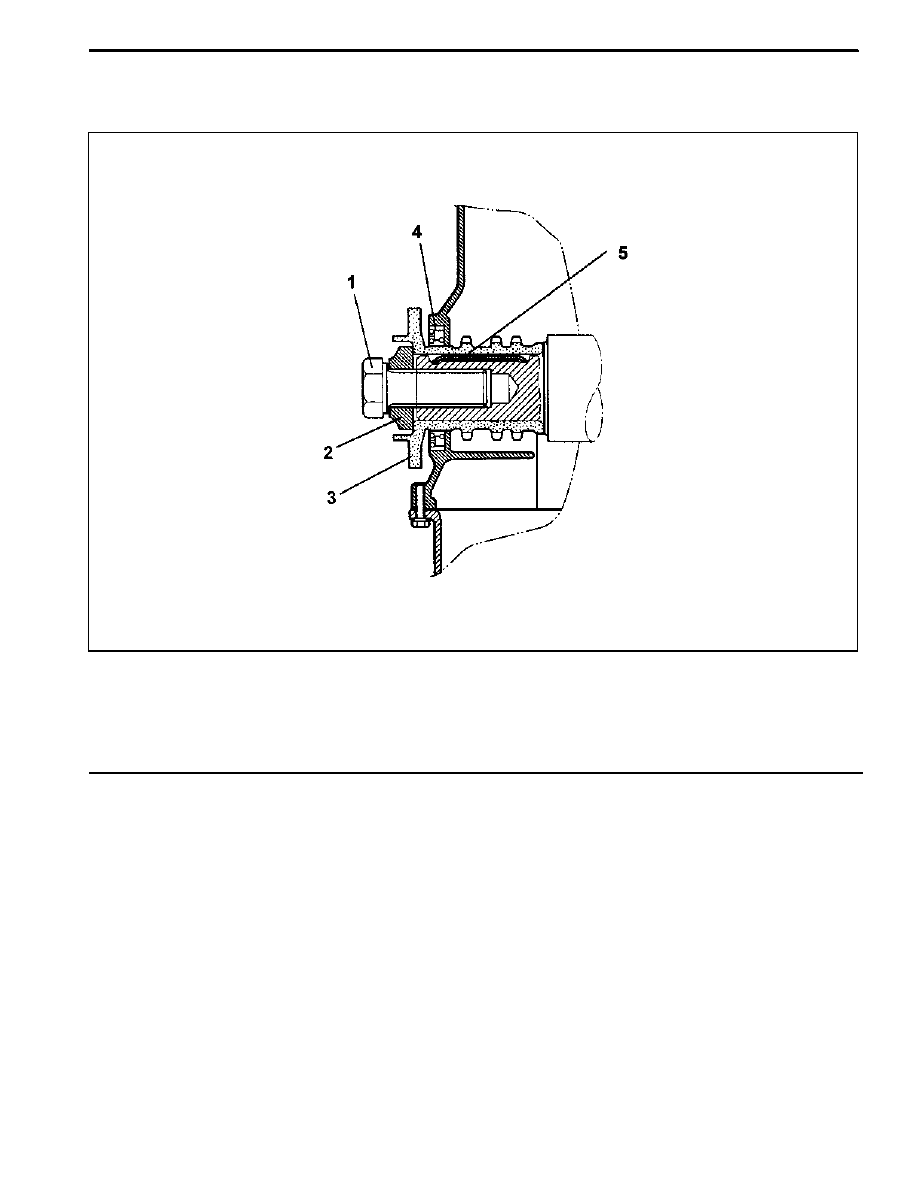

Preceding Work: Removal of belt pulley and vibration damper

1 Center Bolt (M18 x 50)

1st step 200+20 NSm (148+15 lb-ft)

. . . . . . . . .

2nd step 90°+10°

2 Center Bolt Washer

3 Crankshaft Front Seal Installer

4 Crankshaft Front Seal

5 Key

M161 ENGINE MECHANICAL 1B2 -- 43

DAEWOO MY_2000

Tools Required
601 589 03 14 00 Crankshaft Front Seal Installer

Replacement Procedure

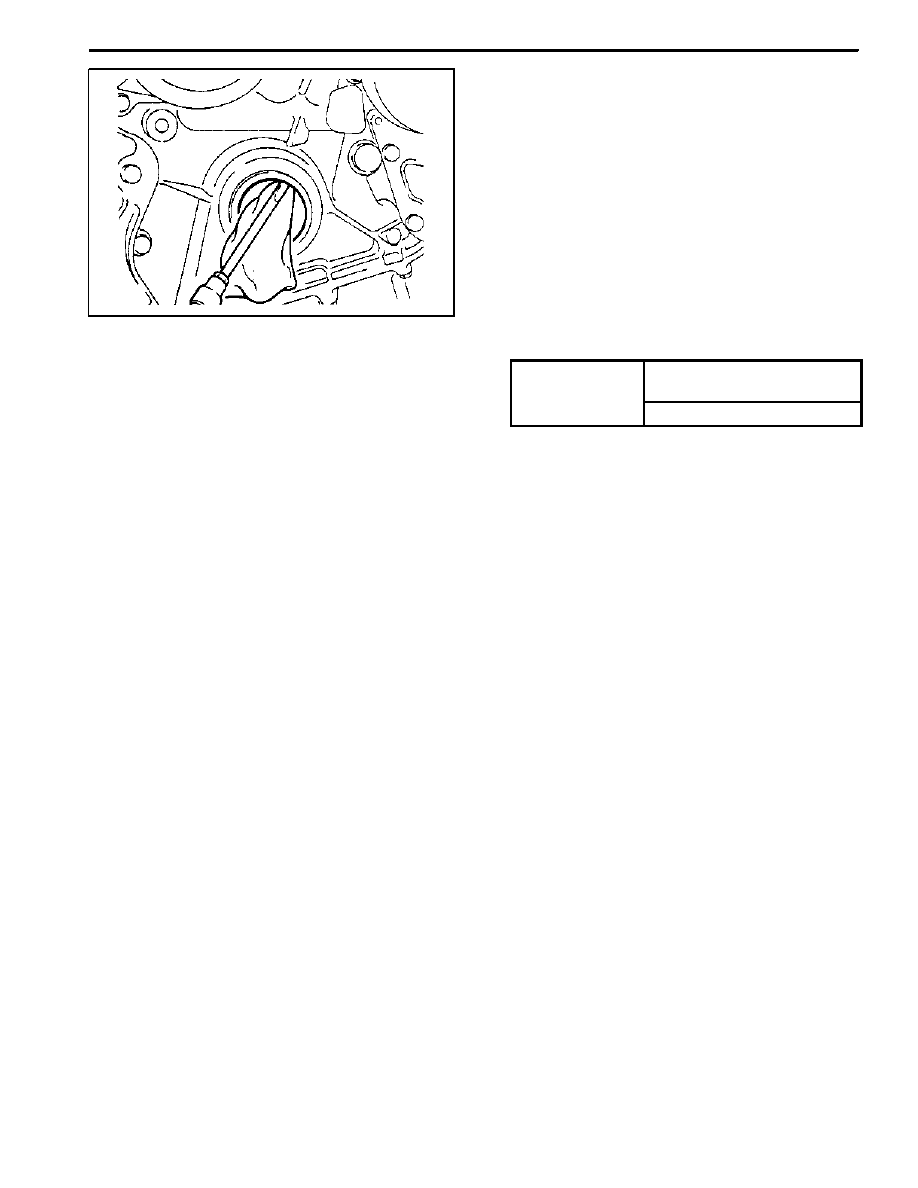

1. Remove the radial seal with a screw driver.
Notice: Use a clean cloth not to damage the radial seal

mounting hole and the crankshaft.
2. Coat the radial sealing lip with engine oil.
3. Using the crankshaft front seal installer 601 589 03 14

00, assemble the radial seal .

4. Align the sleeve groove and the woodruff key and

tighten the center bolt until the center bolt and the

damper disk stop in the movement.
Installation Notice

Tightening Torque

1st step: 200 + 20 NSm

(148 + 15 lb-ft)

Tightening Torque

2nd step: 90° + 10°

5. Remove the crankshaft front seal installer 601 589 03

14 00, and install the belt pulley and the vibration

damper.

6. Check for leaks while operating the engine.

1B2 -- 44 M161 ENGINE MECHANICAL

DAEWOO MY_2000

CRANKSHAFT REAR RADIAL SEAL

Preceding Work: Removal of flywheel or drive plate

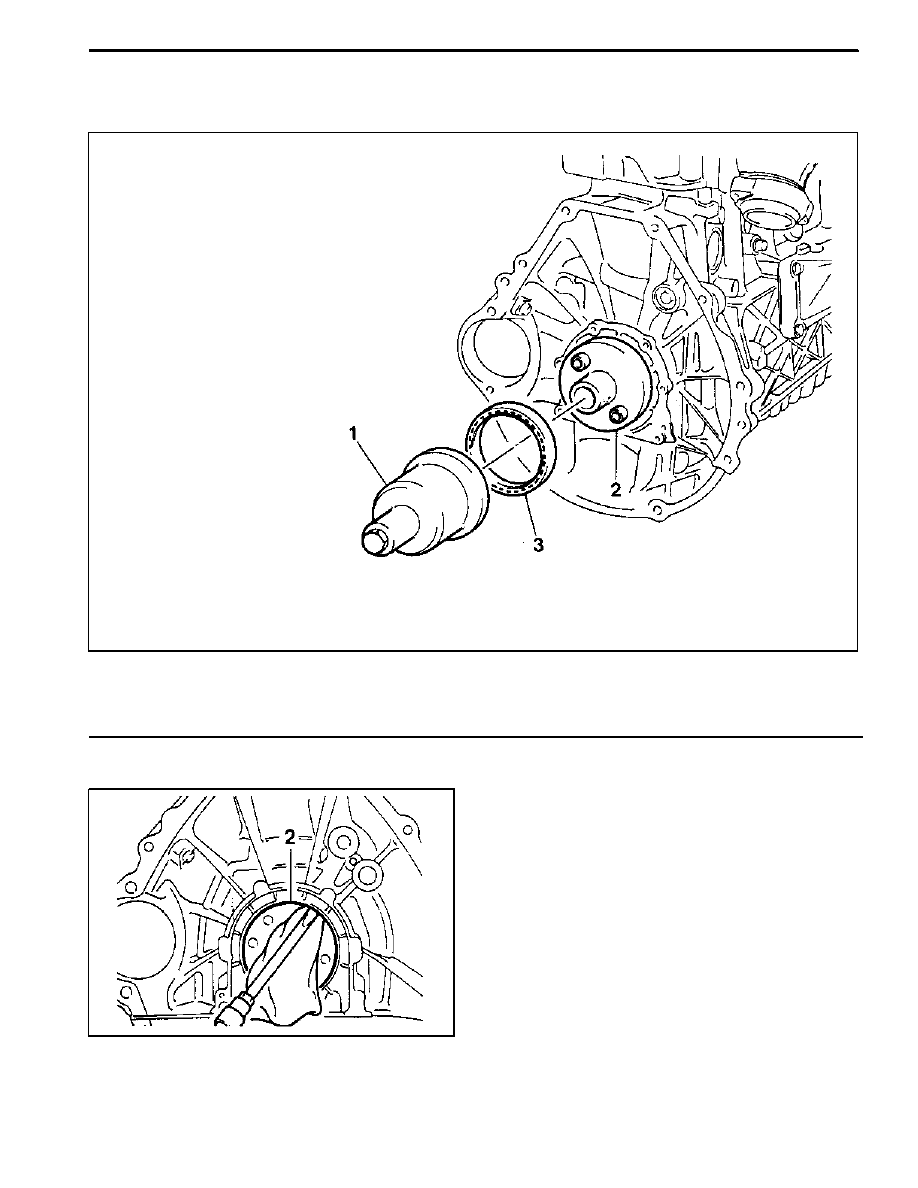

1 Special Tool

2 Special Tool

3 Crankshaft Rear Seal

Tools Required
601 589 03 43 00 Crankshaft Rear Seal Installer

Replacement Procedure

1. Remove the radial seal with a screw driver.
Notice: Use a clean cloth not to damage the radial seal

mounting hole and the crankshaft.
2. Install the special tool (2) to the crankshaft.
3. Apply the engine oil on the special tool (2).
Notice: Do not use the grease.
4. Install the radial seal on the inner parts assembler.
5. Press in the special tool (1) until the radial seal is

stopped.

6. Check for leaks while operating the engine.
