SsangYong Korando II (1996-2006 year). Manual - part 60

M162 ENGINE CONTROLS 1F1 -- 75

DAEWOO MY_2000

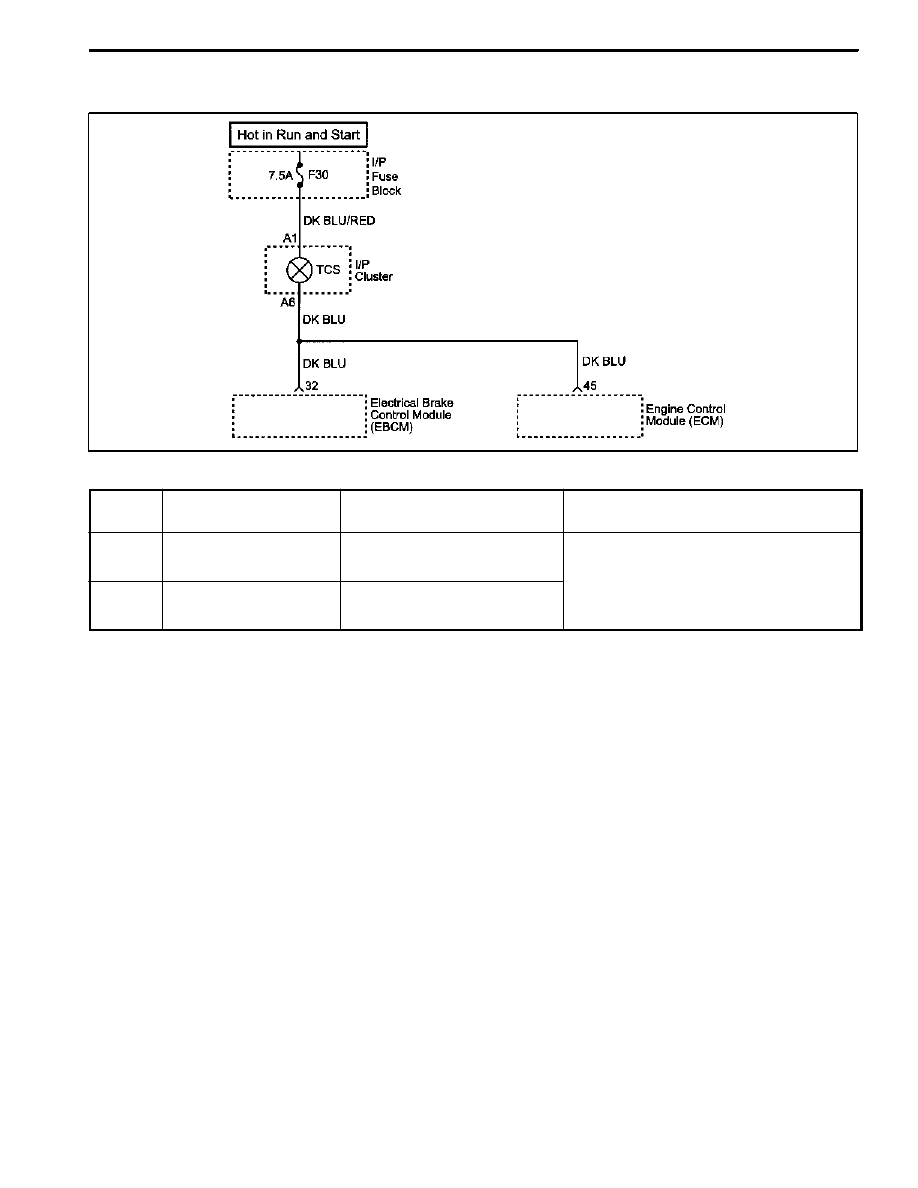

TRACTION CONTROL SYSTEM (TCS)

KAB1F310

Failure

Code

Description

Trouble Area

Maintenance Hint

150

TCS input signal short

circuit to battery

TCS short circuit to power

D

Inspection the Engine Control Module

(ECM) pin 45 about short circuit or

open with bad contact

151

TCS input signal short

circuit to ground or open

TCS short circuit to ground or

open

open with bad contact

D

Inspection the TCS lamp of I/P cluster.

D

Inspection the ECM

Circuit Description

Battery voltage is supplied to the TCS warning lamp with the ignition in ON and START. The warning lamp can be

activated only by the Electrical Brake Control Module (EBCM) internally supplying ground to terminal 32. If the TCS

input circuit is open or short, this failure code will be set.

1F1 -- 76 M162 ENGINE CONTROLS

DAEWOO MY_2000

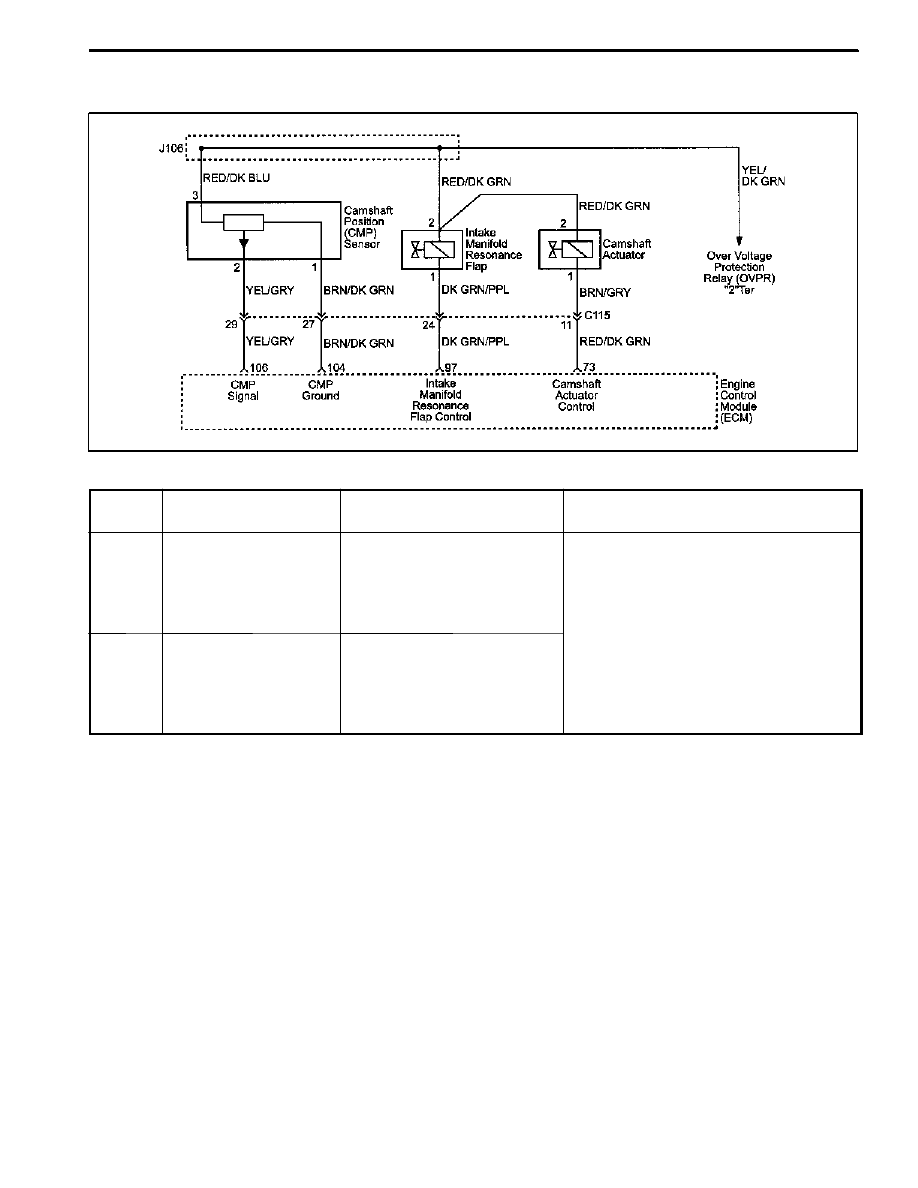

RESONANCE FLAP

KAB1F160

Failure

Code

Description

Trouble Area

Maintenance Hint

198

Resonance flap short

circuit to battery

Resonance flap short circuit

to power

D

Monitoring the actual operational

status and vehicle speed signal

through scan tool

D

Inspection the Engine Control Module

(ECM) pin 97 about short circuit or

open with bad contact

199

Resonance flap short

circuit to ground or open

Resonance flap short circuit

to ground or open

open with bad contact

D

Inspection the power source short

circuit or open to resonance flap

D

Inspection the resonance flap solenoid

and hardware

D

Inspection the ECM

Circuit Description

A pneumatically actuated resonance flap is located on the intake manifold, and will be opened and closed by load,

which operates resonance flap according to engine and controlled by ECM and rpm.
Resonance flap is closed at idle/partial load (less than 3,800/rpm). The switch valve will be adjusted by ECM and reso-

nance flap will be closed. By increasing air flow passage through dividing intake air flow toward both air collection

housing. This leads to a significant increase in the torque in the lower speed range.
Resonance flap is open at full load (over 3,800/rpm). The switch valve will not be adjusted by ECM and resonance flap

will be open. The collected air in the air collection housing will not be divided and intake air passage will be shorten.

M162 ENGINE CONTROLS 1F1 -- 77

DAEWOO MY_2000

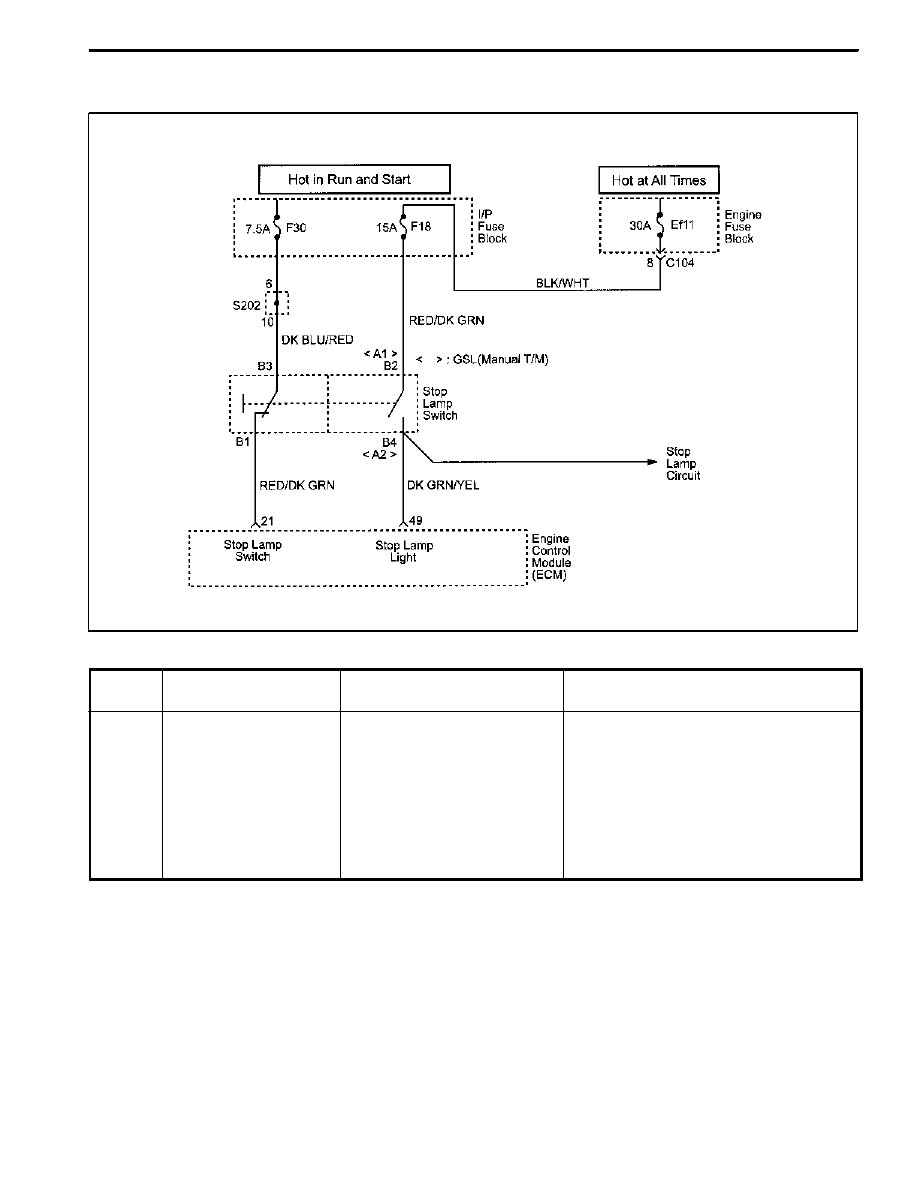

STOP LAMP SWITCH

KAB1F320

Failure

Code

Description

Trouble Area

Maintenance Hint

135

Stop lamp switch failure

When malfunction of stop

lamp switch – implausible

condition of stop lamp signal

input

D

Monitoring the actual operational

status and vehicle speed signal

through scan tool

D

Inspection the Engine Control Module

(ECM) pin 49 about short circuit or

open with bad contact

D

Inspection the contact condition of

stop lamp switch

D

Inspection the ECM

Circuit Description

The stop lamp switch is normally opened. When the ignition switch ON and brake ON, the battery voltage is supplied to

the ECM. A scan tool should display ON when brake pedal is depressed and should read OFF with brake pedal rele-

ased.

1F1 -- 78 M162 ENGINE CONTROLS

DAEWOO MY_2000

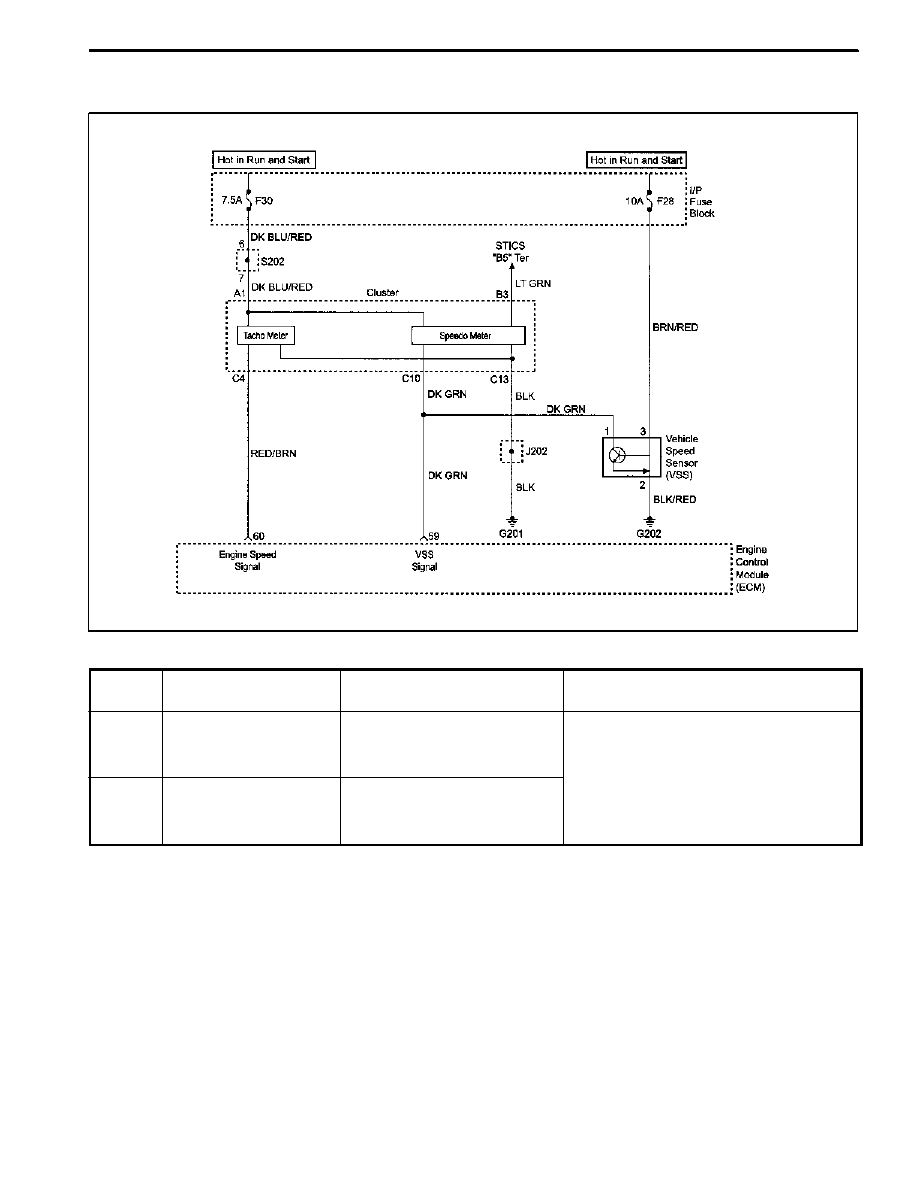

ENGINE RPM

KAB1F330

Failure

Code

Description

Trouble Area

Maintenance Hint

32

Engine rpm output

circuit short circuit to

battery

When short circuit to battery

D

Monitoring the actual rpm in cluster

D

Inspection the Engine Control Module

(ECM) pin 60 about short circuit or

open

33

Engine rpm output

circuit short circuit to

ground or open

When short circuit to ground

or open

open

D

Inspection the cluster panel board

circuit

D

Inspection the ECM
