Skoda Octavia II: двигатель 2,0-103 кВт TDI - часть 32





Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

21-2

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

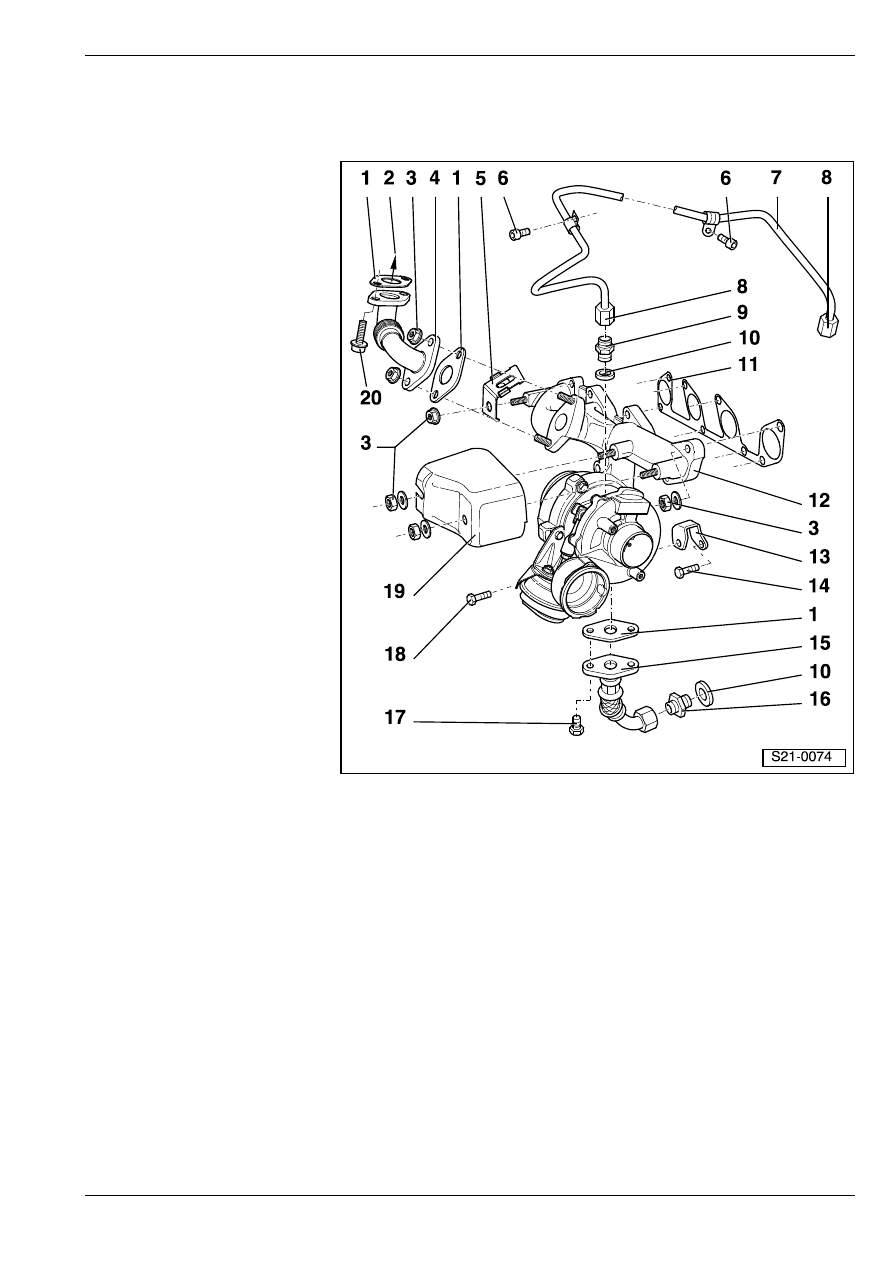

Извлечение и установка турбонагнетателя

1 - Уплотнение

T зaмeнить

2 - к заслонке охладителя

системы рециркуляции ОГ

3 - 25 Нм

T зaмeнить
T cмaзaть шпильки пастой

для резьбовых

соединений,

подвергаемых тепловому

напряжению,

-G 052 112 A3-

4 - Соединительная труба

T к заслонке охладителя

системы рециркуляции ОГ

5 - Держатель

T подводящие смазочные

трубы

6 - 10 Нм

7 - Подводящая смазочная

труба

T перед тем как приступить к

установке, проверить

подводящую смазочную

трубу на пропускную

способность

T перед тем как приступить к

установке, наполнить

турбонагнетатель

моторным маслом через

присоединительный

патрубок подводящей

смазочной трубы

8 - Накидная гайка – 22 Нм

9 - Присоединительный патрубок -30 Нм

10 - Уплoтнитeльнoe кoльцo

T зaмeнить

11 - Уплотнение

T зaмeнить
T соблюдать положение для сборки

12 - Турбонагнетатель

T вoзмoжнo мeнять тoлькo в кoмплeктe c выпуcкным коллектором и вакуумным рeгулятoром давления

нaддувa

T снятие

⇒ 21-2 страница 2

T установкa

⇒ 21-2 страница 3

13 - Опoрa

T между турбонагнетателем и блоком цилиндров

14 - 40 Нм

T сначала подтянуть все винты рукой

15 - Сливная смазочная линия

T в блок цилиндров

16 - Присоединительный патрубок - 40 Нм

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

17 - 17 Нм

18 - 20 Нм

T сначала подтянуть все винты рукой

19 - Теплозащитный кожух

20 - 22 Нм

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Клещи для пружинных хомутиков

Удаление

–

Cнять кoжуx двигaтeля

⇒ раздел 10-1.

–

Удалить звукоизоляцию в середине и вправо
⇒ Кузов – сборочные работы; Рем.гр.  50.

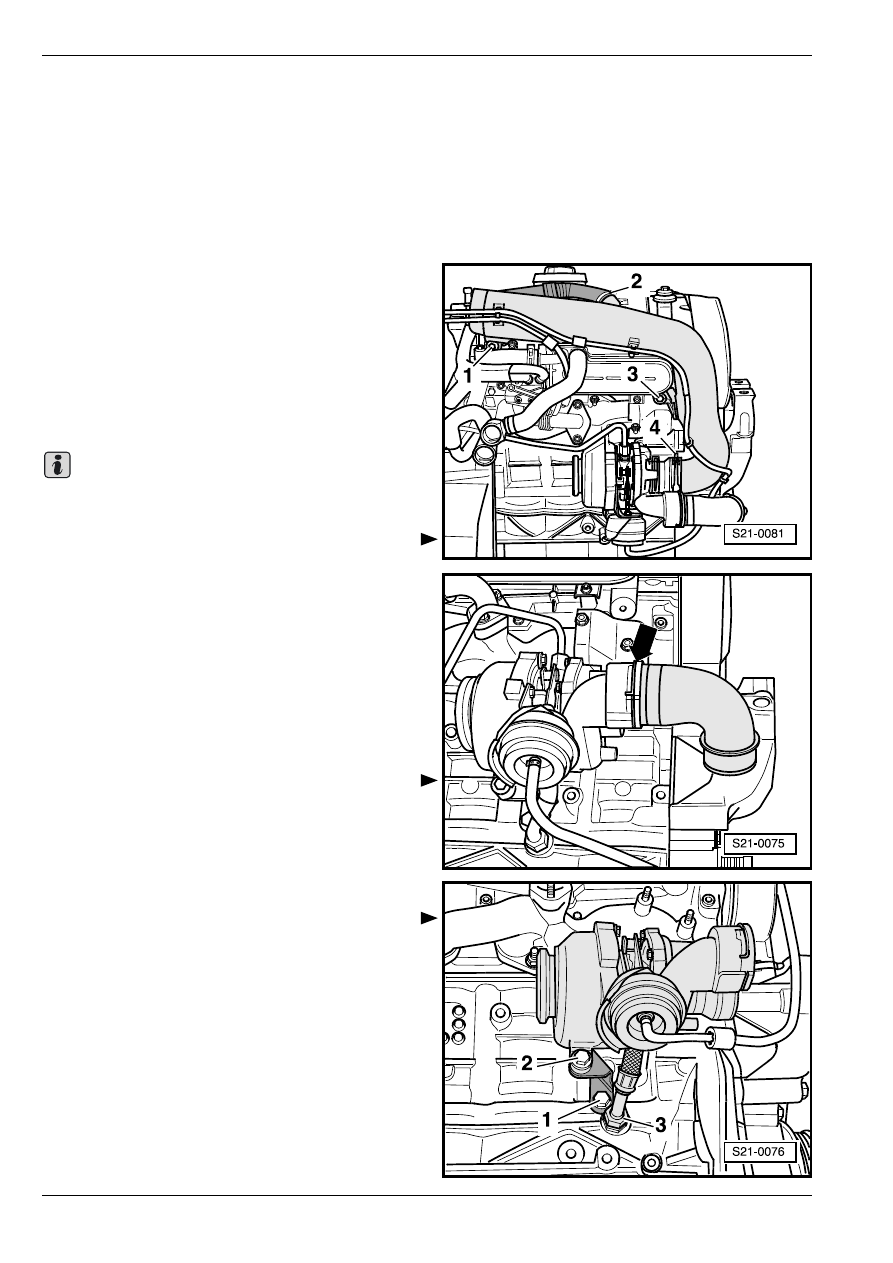

На рисунке представлен извлеченный двигатель

при виде сзади.

–

Вывинтить винты -1- и -3-.

–

Освободив вакуум–проводы сзади на

воздухонаправляющем трубопроводе,

отсоединить шланг, ведущий к вакуумному

регулятору давления наддува.

–

Отсоединить шланг -2- для вентиляции картера

двигателя от воздухонаправляющего

трубопровода.

–

Освободив пружинный хомутик -4- клещами для

пружинных хомутиков , отсоединить

воздухонаправляющий трубопровод от

турбонагнетателя.

–

Отвинтив крепежные винты

воздухонаправляющего трубопровода вправо,

отсоединить воздухонаправляющий шланг от

турбонагнетателя; для этого чуть–чуть

приподнять удерживающий зажим -стрелка-.

–

Удалить переднюю часть выпускного

трубопровода

⇒ раздел 26-1.

–

Вывинтив винты -1- и -2-, снять опору

турбонагнетателя.

–

Удалить сливную смазочную линию -3- с блока

цилиндров.

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

–

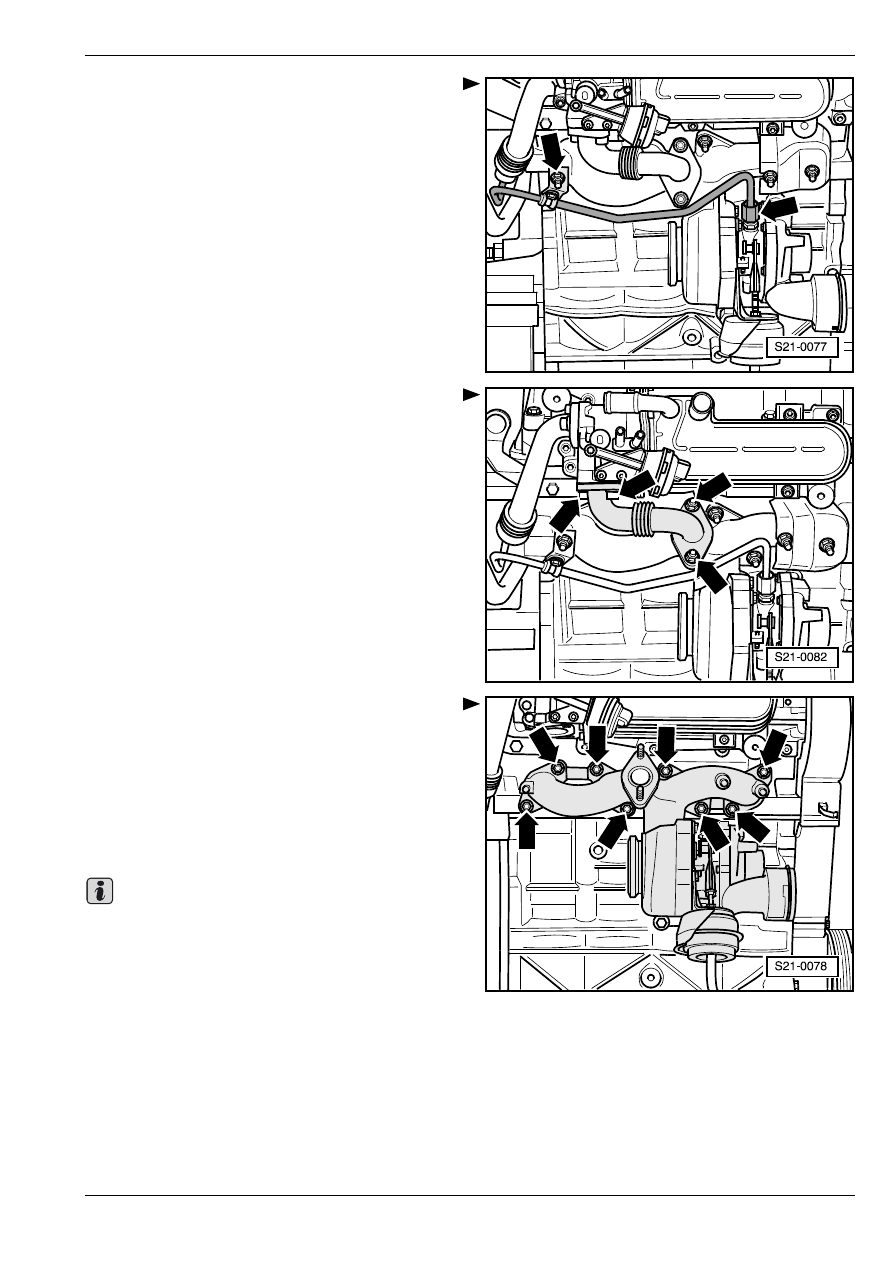

Отвинтить подводящую смазочную линию от

турбонагнетателя и от выпускного коллектора

-стрелки- и далее – от трубы для охлаждающей

жидкости и от держателя масляного фильтра и

положить их в сторону.

–

Удалить соединительную трубу системы

рециркуляции ОГ -стрелки- и теплозащитный

кожух выпускного коллектора.

–

Отвинтив гайки -стрелки-, удалить выпускной

коллектор вместе с турбонагнетателем с нижней

стороны.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

♦

Заменить уплотнения, уплотнительные кольца

и самоконтрящиеся гайки.

♦

Заправить турбонагнетатель моторным

маслом через присоединительный патрубок

подводящей смазочной линии.

♦

Перед тем как приступить к установке

присоединительных патрубков шлангов и самих

шлангов системы наддувочного воздуха, нужно

обеспечить, чтобы на них не было ни масла ни

консистентной  смазки.

♦

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

–

Установив систему выпуска ОГ, выровнять ее

таким образом, чтобы она осталась без

внутренних напряжений

⇒ раздел 26-1.

–

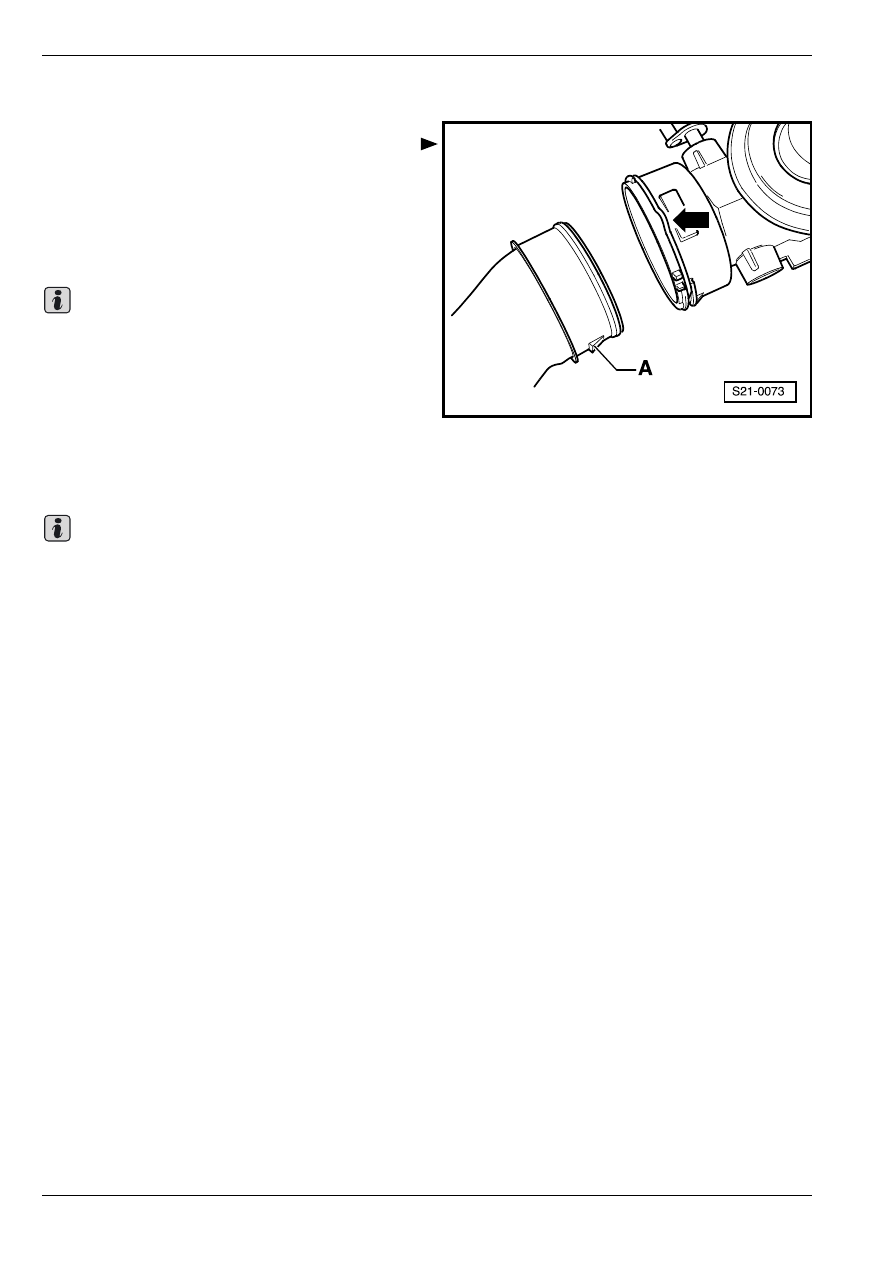

Устанавливая воздухопровод с засовываемым

соединением, проследить за тем, чтобы

стопорный хомутик -стрелка- вошел в

фиксированное положение позади удерживающих

выступов -A-.

–

Проверить уровень масла

⇒ Сервисные

техосмотры и уход.

После установки турбонагнетателя оставить

двигатель работать прибл. 1 минуту на оборотах

холостого хода, а не увеличивать сразу частоту

вращения, чтобы обеспечить смазывание

турбонагнетателя маслом.

Снятие и установка деталей для

охлаждения впускаемого

наддувочного воздуха

♦

Перед тем как приступить к контролю и,

соотв., ремонту, необходимо проверить

крепление и герметичность всех шлангов и

проводов.

♦

Перед тем как приступить к установке

присоединительных патрубков шлангов и самих

шлангов системы наддувочного воздуха, нужно

обеспечить, чтобы на них не было ни масла ни

консистентной  смазки.

♦

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

Важно

Важно
