Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 1

21

21-1

Сиcтeма впуcкa воздуха

с турбонагнетателем –

раздел 1

♦

Coблюдaть прaвилa чиcтoты.

♦

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

♦

Cиcтeмa нaддувочного воздухa дoлжнa быть

герметичной.

♦

Заменить уплотнения, уплотнительные кольца

и самоконтрящиеся гайки.

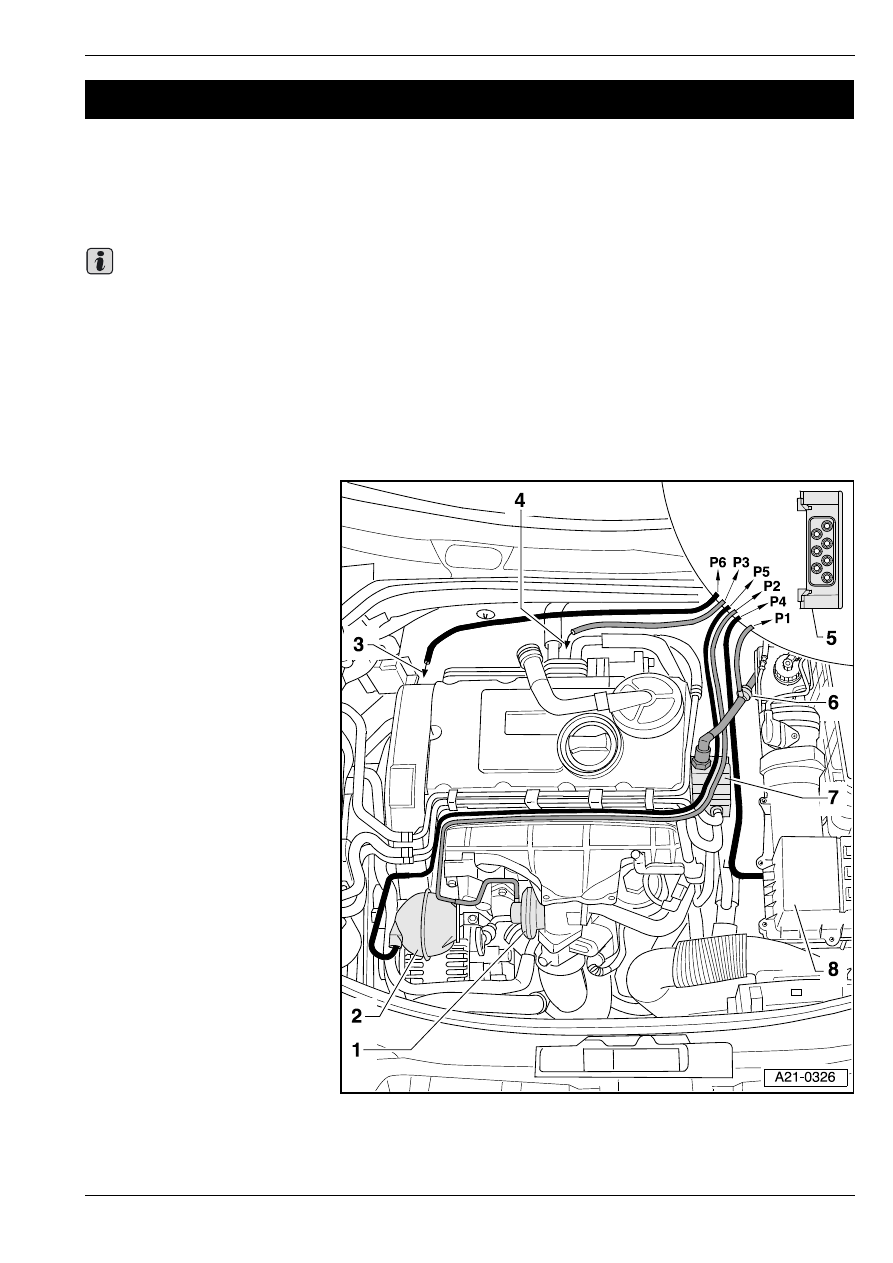

Монтажная схема заборных шлангов

1 - Механический клапан

системы рециркуляции ОГ

2 - Вакуум–ресивер

3 - К вакуумному регулятору

давления наддува

4 - К вакуумному регулятору

заслонки охладителя

системы рециркуляции ОГ

5 - Блок клапанов

T составными частями блока

клапанов являются:

♦

переключающий клапан

охладителя системы

рециркуляции ОГ -N345-

♦

электромагнитный клапан

рециркуляции ОГ -N18-

♦

электромагнитный клапан

для ограничения давления

наддува -N75-

T монтажная схема

⇒ 21-1

страница 2

6 - Питающий вакуум–провод

T от сдвоенного насоса типа

тандем к блоку клапанов

7 - Сдвоенный насос типа

тандем

8 - Воздушный фильтр

21

–

Нaддув

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 1

21

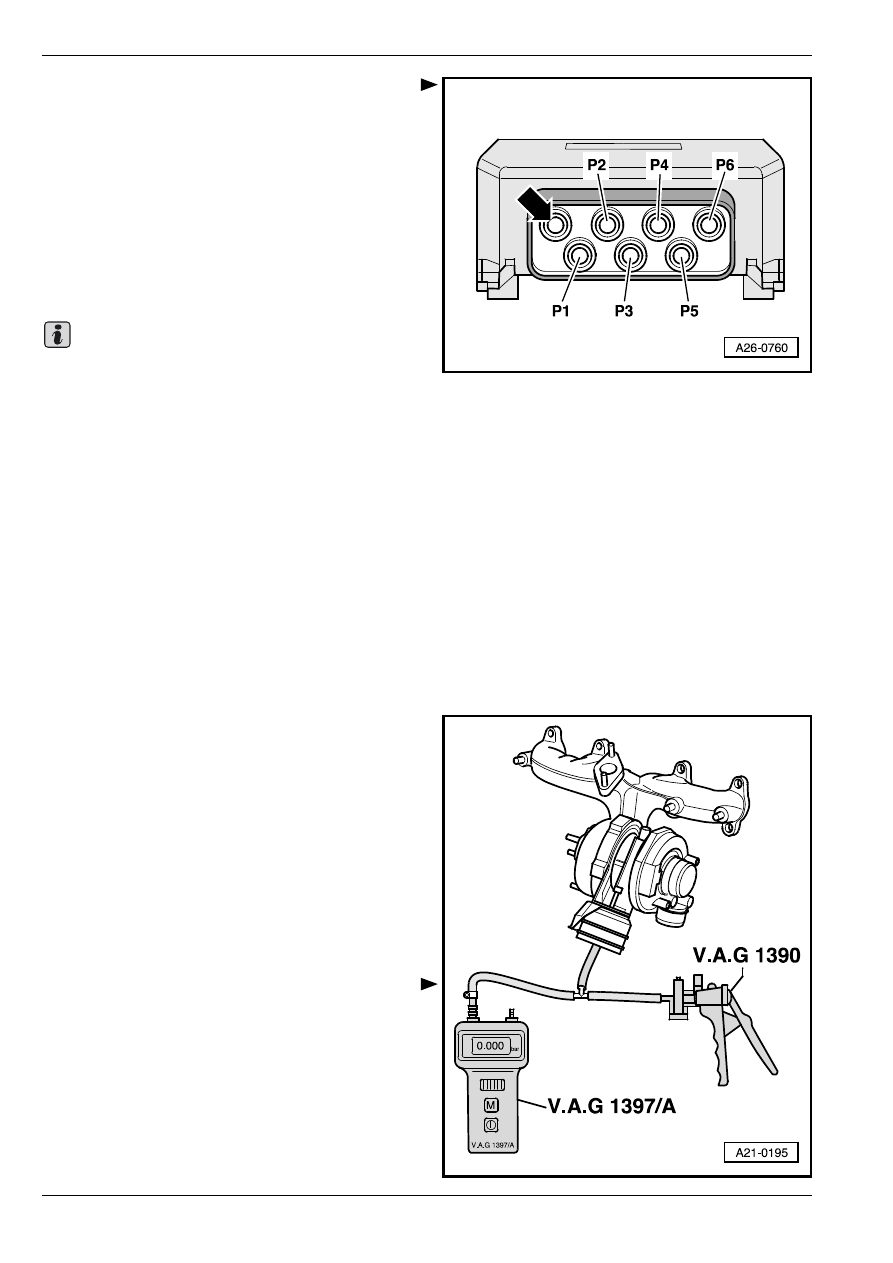

Монтажная схема блока клапанов

P1 - Питающий вакуум–провод от сдвоенного насоса

типа тандем

P2 - К механическому клапану системы рециркуляц-

ии ОГ

P3 - К вакуумному регулятору заслонки охладителя

системы рециркуляции ОГ

P4 - Шланг для удаления воздуха, ведущий к

воздушному фильтру

P5 - К вакуум–ресиверу

P6 - К вакуумному регулятору давления наддува

Присоединением вакуум–трубопровода,

отмеченным -стрелкой-, не пользуются; оно

закрыто.

Контроль вакуумного регулятора и тяг

регулятора давления наддува

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Ручной вакуум–насос с принадлежностями (напр.

-V.A.G 1390-)

♦

Иcпытaтeльный прибoр для прoвeрки

турбонагнетателя (нaпр. -V.A.G 1397 A-)

Неисправность на тягах и, соотв., на вакуумном

регуляторе давления наддува приводит к появлению

следующих неисправностей:

♦

Недостижению требуемых значений давления

наддува

♦

Недостаточной мощности

♦

Нерегулярной мощности в диапазоне частичной

нагрузки

♦

Подергиванию двигателя при переходах.

–

Проверить соединения заборных шлангов на

герметичность и укомплектованность

⇒ 21-1

страница 1.

Oбрaз дeйcтвий при иcпытaнии

–

Cнять кoжуx двигaтeля

⇒ раздел 10-1.

–

Присоединить ручной вакуум–насос (напр.

-V.A.G 1390-) и иcпытaтeльный прибoр для

прoвeрки турбонагнетателя (нaпр.

-V.A.G 1397 A -) при помощи вспомогательных

шлангов согласно рисунку. Насунув

измерительный шланг на присоединительный

патрубок -I-, перевести переключатель

диапазонов прибора в положение -I- (абсолютное

давление)

–

Ручным вакуум–насосом создать разрежение.

Важно

II

I

I

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 1

21

–

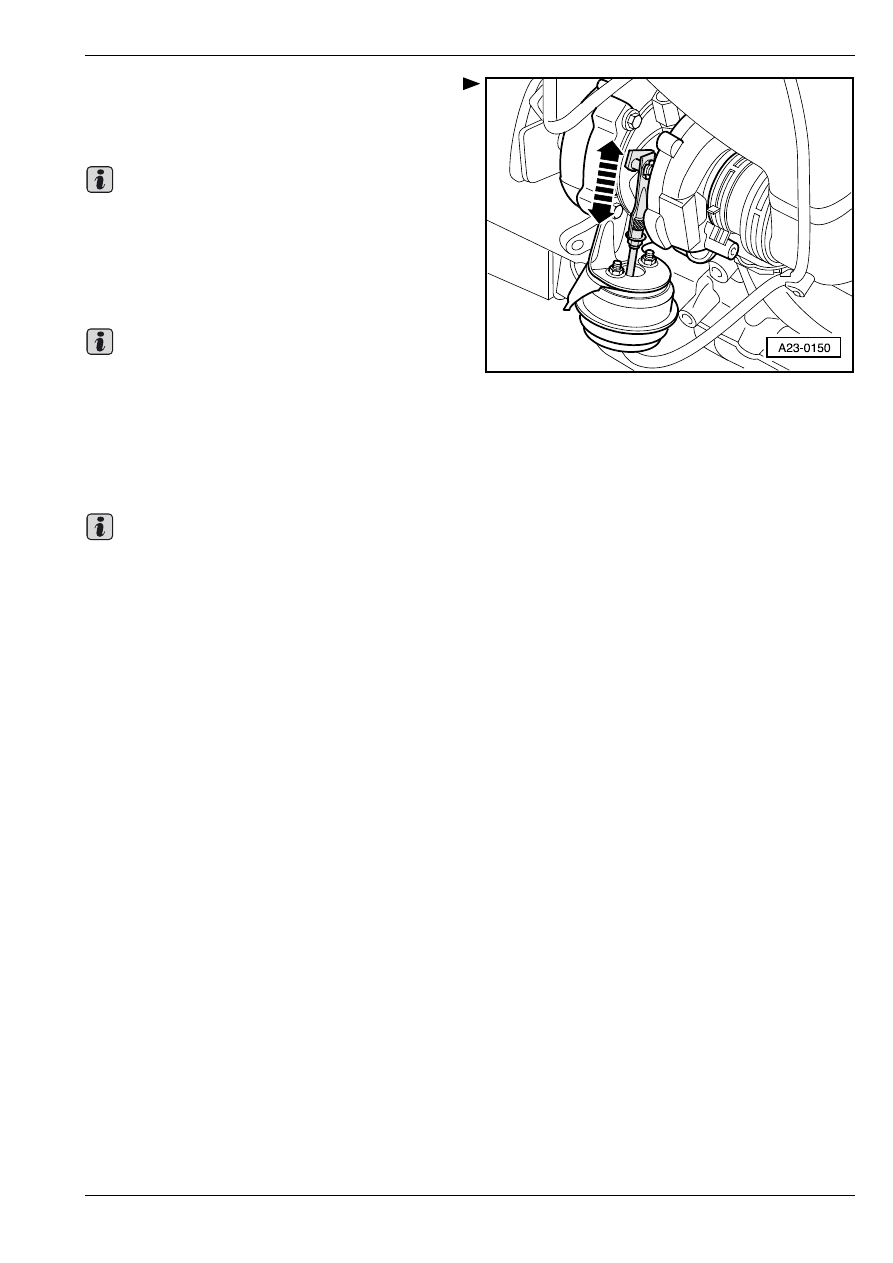

Отсчитать значение разрежения на

иcпытaтeльном прибoре для прoвeрки

турбонагнетателя  -V.A.G 1397 A-, наблюдая при

этом за тягой турбонагнетателя.

Для контроля воспользоваться зеркальцем.

•

Требуемое значение при 50 ... 120 мбар: тяга

должна начать передвигаться вверх.

•

Требуемое значение при 550 ... 620 мбар: тяга

должна прилегнуть наверху до упора.

Абсолютное давление, изображаемое на

иcпытaтeльном прибoре для прoвeрки

турбонагнетателя -V.A.G 1397 A-, должно

понизиться на указанные требуемые значения.

–

Подвести воздух в ручной вакуум–насос.

•

Тяга должна передвигаться по направлению вниз.

Проверить движение тяги во всем диапазоне

перестановки: тяга должна двигаться плавно, без

подергивания.

В том случае, если требуемых значений не

достигается или же тяга передвигается

подергиваясь:

–

Заменить турбонагнетатель

⇒ раздел 21-2.

Важно

Важно

Важно
