Skoda Octavia II: двигатель 2,0-103 кВт TDI - часть 7

Рaзбoркa и cбoркa двигaтeля

13

♦

Стопорное устройство - T10050- или  -T10100-

♦

Ограничивающий болт -T10060- или -T10060A-

♦

Удерживающий рычаг -T10172- с шейками

-T10172/4-

♦

Гаечный ключ с тарированным моментом затяжки

–

Удалить поликлиновой ремень

⇒ 13-1

страница 1.

–

Удалить звукоизоляцию вправо

⇒ Kузов –

сборочные работы; Рем.гр. 50.

–

Отвинтить воздухонаправляющий трубопровод и

удалить шкив поликлинового ремня с гасителем

колебаний.

–

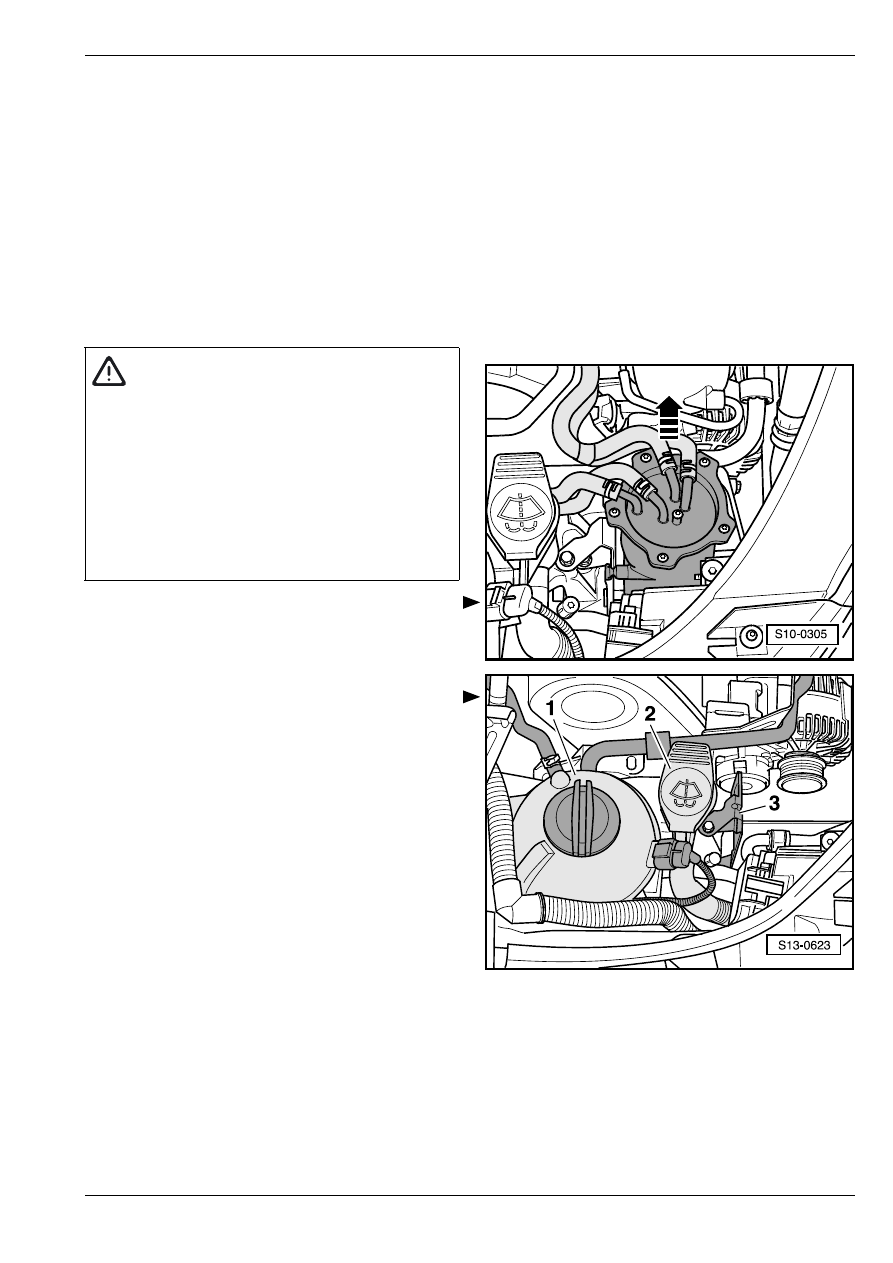

Отсоединив шланги для подачи топлива и шланги

для отвода топлива от топливопроводов на кузове

и на двигателе, вытащить топливный фильтр с

приосоединенными шлангами из держателя

-стрелка-.

–

Отвинтить держатель -3- топливного фильтра.

–

Вывинтить винт на наливной горловине -2-

резервуара жидкости для стеклоомывателей.

–

Отвинтив уравнительный бак для охлаждающей

жидкости -1-, отложить его в сторону вместе с

присоединенными трубопроводами.

ВНИМАНИЕ!

♦

Температура топливопроводов и, соотв.,

топлива может у автомобилей с

двигателем с узлами насос–форсунка

достигать в крайнем случае до 100

°C.

Перед тем как приступить к открытию

трубопровода, подождать, пока топливо

не остынет, так как имеется

непосредственная опасность ожога.

♦

Пользоваться защитными перчатками.

♦

Пoльзоваться зaщитными oчкaми.

Рaзбoркa и cбoркa двигaтeля

13

–

Снять верхний защитный кожух зубчатого

приводного ремня, для чего следует освободить

зажимы -стрелки-.

–

Удалить натяжное устройство поликлинoвoго

ремня.

–

Удалить среднюю и нижнюю части защитного

кожуха зубчатого приводного ремня.

–

Установив зaкрeпитeльнoe пoдвecнoe уcтрoйcтвo

-T30099- на кузове, подвесить двигатель за

правую проушину крюком из -MP 9-200 - и

подвергнуть предварительному напряжению, но

не поднимая.

–

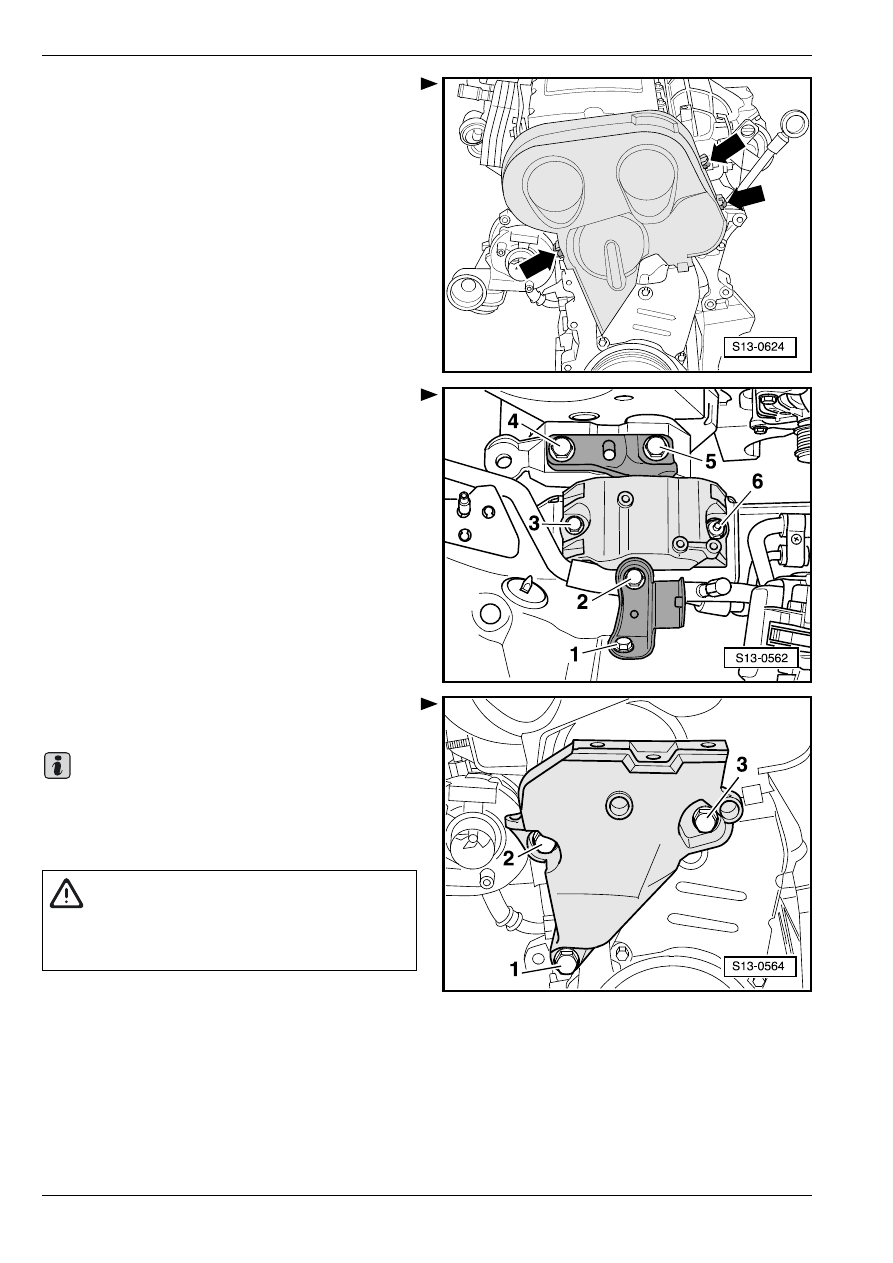

Вывинтив винты -1- и -2-, извлечь

соединительный мостик.

–

Вывинтив винты -3…6-, извлечь кронштейн

двигателя.

–

Вывинтив винты -1…3- кронштейна опоры

двигателя, извлечь кронштейн опоры.

С целью ослабления болтов кронштейна опоры

двигателя чуть–чуть поднять или же опустить

двигатель при помощи ходового винта на

зaкрeпитeльнoм пoдвecнoм уcтрoйcтве -T30099-.

Важно

ВНИМАНИЕ!

Прокручивать двигатель только коленчатым

валом по направлению его хода (при виде со

стороны шкива по часовой стрелке).

Рaзбoркa и cбoркa двигaтeля

13

–

Повернуть коленчатый вал в ВМТ 1-гo цилиндрa.

В положении ВМТ оба зубчатых сектора шкивов

-стрелки- направлены вверх.

–

Застопорить ступицы фиксирующими штифтами

-3359-.

–

Застопорить шкив зубчатого приводного ремня на

коленчатом валу, в зависимости от исполнения,

стопорным устройством -T10050- или же

стопорным устройством -T10100-.

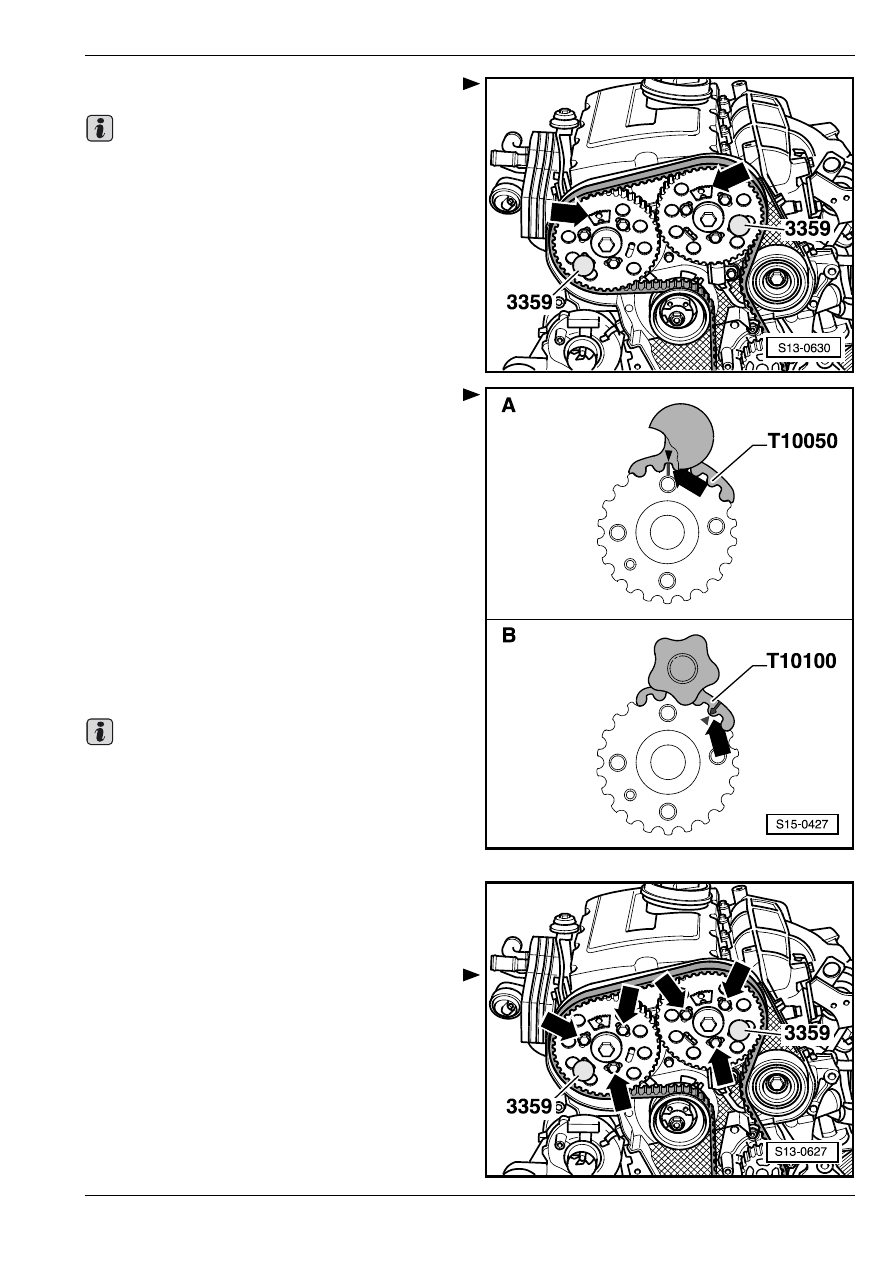

Различение исполнений шкивa зубчaтoгo привo-

днoгo рeмня нa кoлeнчaтoм вaлу:

А  = первоначальное исполнение шкивa зубчaтoгo

привoднoгo рeмня с кольцевыми боковыми

поверхностями зубьев, прямоугольная отметка ВМТ

на зубе в положении 12 часов – применить стопорное

устройство -T10050-

В  = новое исполнение шкивa зубчaтoгo привoднoгo

рeмня с эллиптическими боковыми поверхностями

зубьев, треугольная отметка ВМТ во впадине между

зубьями в положении 1 час – применить стопорное

устройство -T10100-

♦

Отметки на шкиве зубчатого ремня и на

стопорном устройстве должны находиться

друг напротив друга -стрелка-. При этом цапфа

стопорного устройства должна войти в

фиксированное положение в отверстии

уплотнительной прокладки фланца.

♦

Стопорное устройство возможно насунуть на

шкив зубчатого приводного ремня только с

торцевой стороны зубьев.

–

Отметить мелом или фламастером направление

движения зубчатого приводного ремня.

–

Ослабить винты -стрелки- приводных шестерен

распределительных валов примерно на 2

оборота.

Важно

Важно

Рaзбoркa и cбoркa двигaтeля

13

–

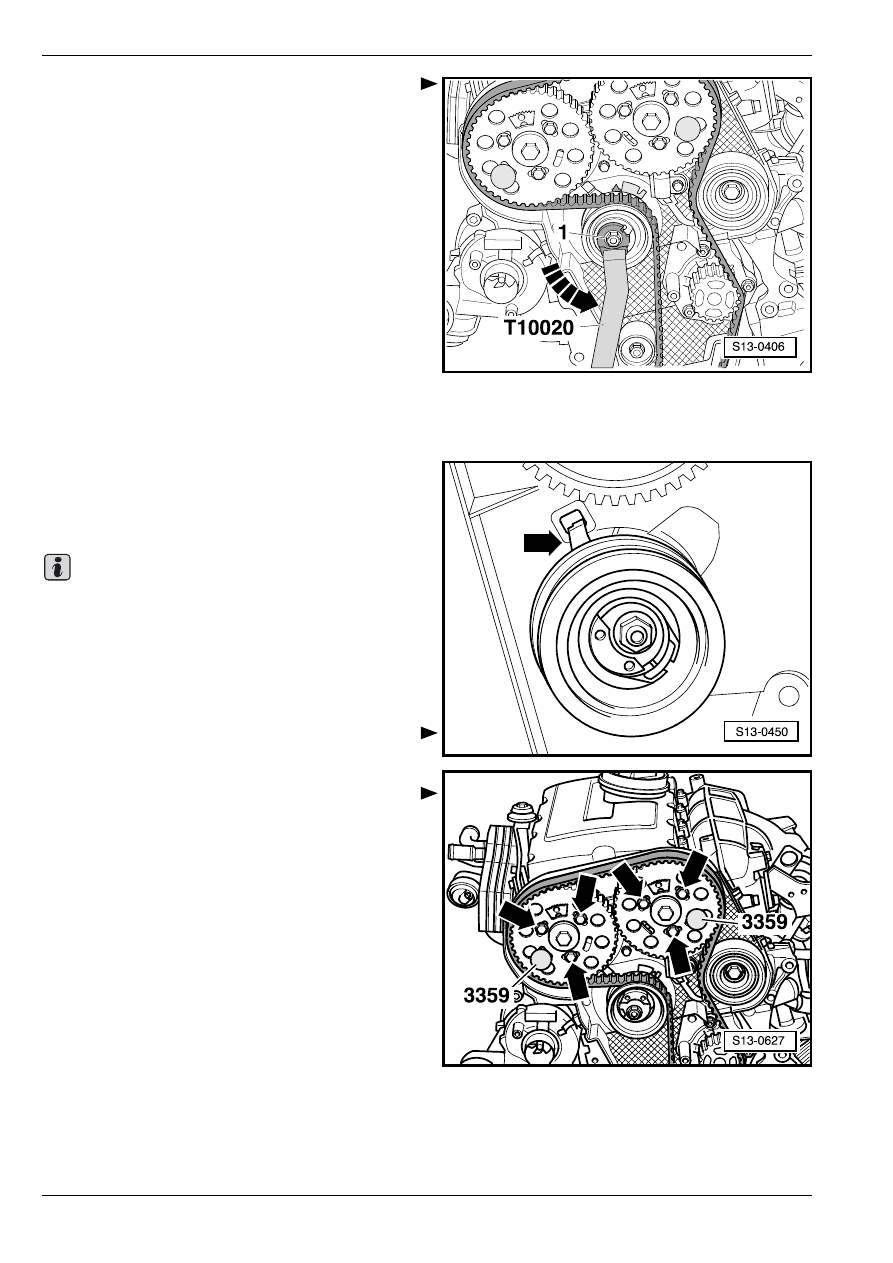

Придерживая ключом (напр. -T10020-) эксцентр

натяжного ролика, ослабить стопорную гайку -1-.

Затем ослабить натяжной ролик путем

поворачивания эксцентра против часовой

стрелки, пока не пропадет натяжение пружины.

Ослабленный натяжной ролик следует

зафиксировать притягиванием стопорной гайки

рукой.

–

Снять малый направляющий ролик зубчатого

приводного ремня

⇒ поз. 3 в 13-1 страница 5.

–

Снять зубчатый приводной ремень сначала со

шкива насоса системы жидкостного охлаждения и

затем – с остальных шкивов привода.

Установка (регулирование фаз

газораспределения)

•

Распределительные валы застопорены

фиксирующими штифтами -3359-.

•

Коленчатый вал застопорен стопорным

устройством -T10050- или стопорным устройством

-T10100-.

•

Натяжной ролик зафиксирован в ослабленном

положении стопорной гайкой.

♦

Регулировочные работы на зубчатом приводном

ремне разрешается осуществлять

исключительно при холодном двигателе.

♦

Во время поворачивания распределительных

валов нельзя, чтобы коленчатый вал находился

каким–либо поршнем в ВМТ. Опасность

повреждения клапанов и поршней.

–

Проверить правильность вставления натяжного

ролика в отверстие в заднем защитном кожухе

зубчатого приводного ремня -стрелка-.

–

Ввинтить свободно винты -cтрeлки-.

•

Приводные шестерни распределительных валов

должны быть на ступицах еще поворачиваемы, но

нельзя, чтобы они были наклоняемы.

A13-0675

Важно
