Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

Зафиксировать положение балки крепления

подвески оси 2 с  -T10096-.

–

Вывинтить из балки крепления подвески оси 2

оставшихся винта.

–

Опустить осторожно балку крепления подвески

оси не больше, чем на 30 мм.

Во время опускания проследить за достаточно

свободным ходом трубопроводов тормозного

привода, электропроводов и центрирующих цапф

по отношению к карданному валу.

–

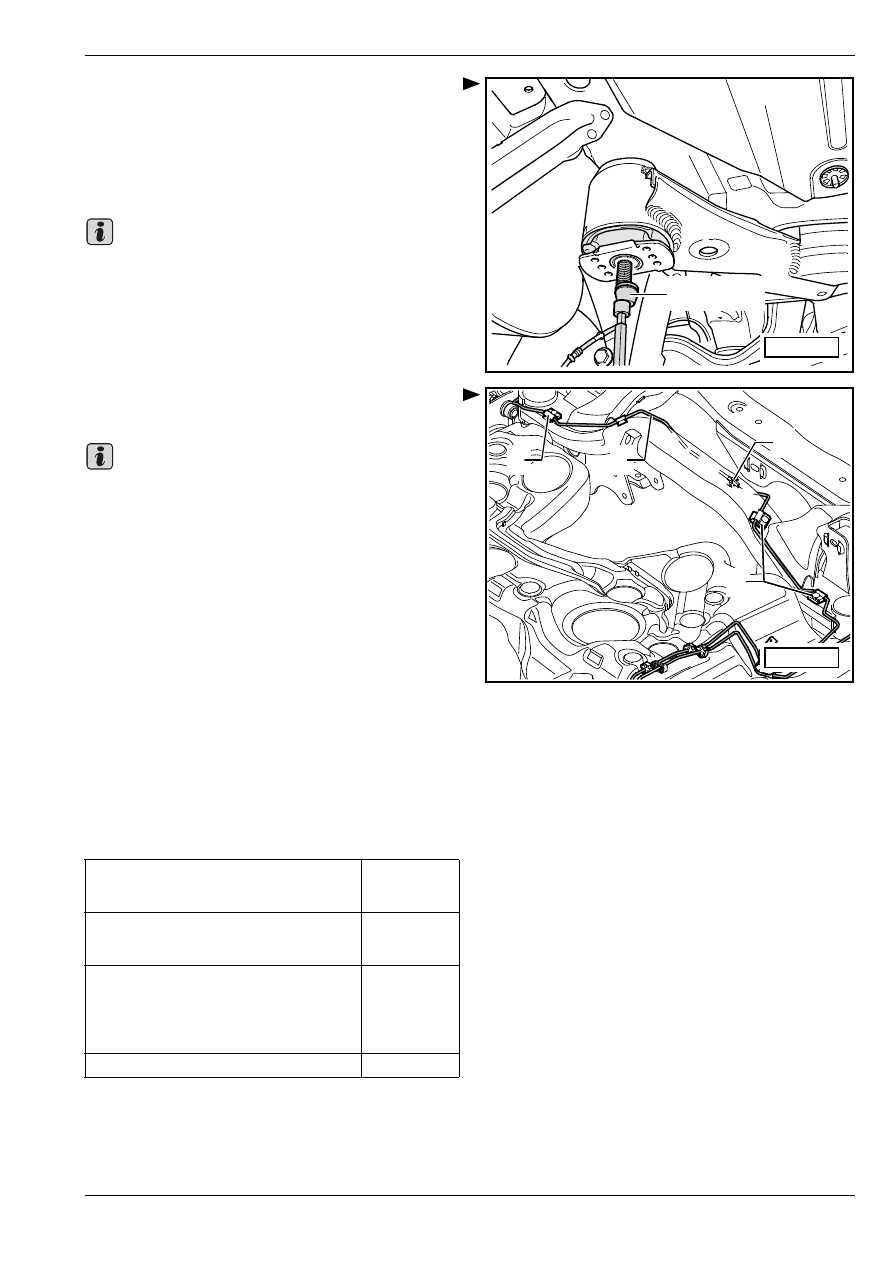

Оcвободить трубопроводы тормозного привода

-2- с хомутов -1- и хомута -3-.

Ради лучшего изображения на рисунке

представлена балка крепления подвески оси в

извлеченном состоянии.

–

Опустить балку крепления подвески оси с

установленными деталями.

Установка балки крепления подвески оси с

установленными деталями

Установку осуществляют в обратной

последовательности действий. При этом необходимо

уделять внимание следующим указаниям:

Установить карданный вал на главную передачу

заднего моста

⇒ Коробка передач «02Q»; Рем.гр. 39

или же

⇒ Коробка передач «02S»; Рем.гр. 39

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Моменты затяжки:

T10096

S42-0214

Важно

1

S42-0237

2

3

1

Важно

опорный кронштейн на кузове

♦

Применить новые винты!

50 Нм +45

°

балка крепления подвески на кузове

♦

Применить новые винты!

90 Нм + 90

°

амортизатор на крышке подшипника

ступицы колеса

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

180 Нм

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

Ремонт балки крепления подвески

оси

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч, нaпр. -V.A.G 1383 A-

♦

Гидроцилиндр напр. -VAS 6178 -

♦

Насос с педальным приводом напр. -VAS 6179-

♦

Натяжная лента -T10038-

♦

Центрирующие цапфы -T10096-

♦

Монтажный инструмент  -T10263-

Извлечение передней или же задней

резинометаллической опоры

–

Снять задние колеса.

–

Извлечь витые пружины

⇒ раздел 42-10.

–

Удалить передний и задний глушители выпускного

трубопровода

⇒ Двигатель 1,9/77 кВт TDI PD;

Рем.гр. 26 или же

⇒ Двигатель 2,0/110 кВт FSI;

Рем.гр. 26.

–

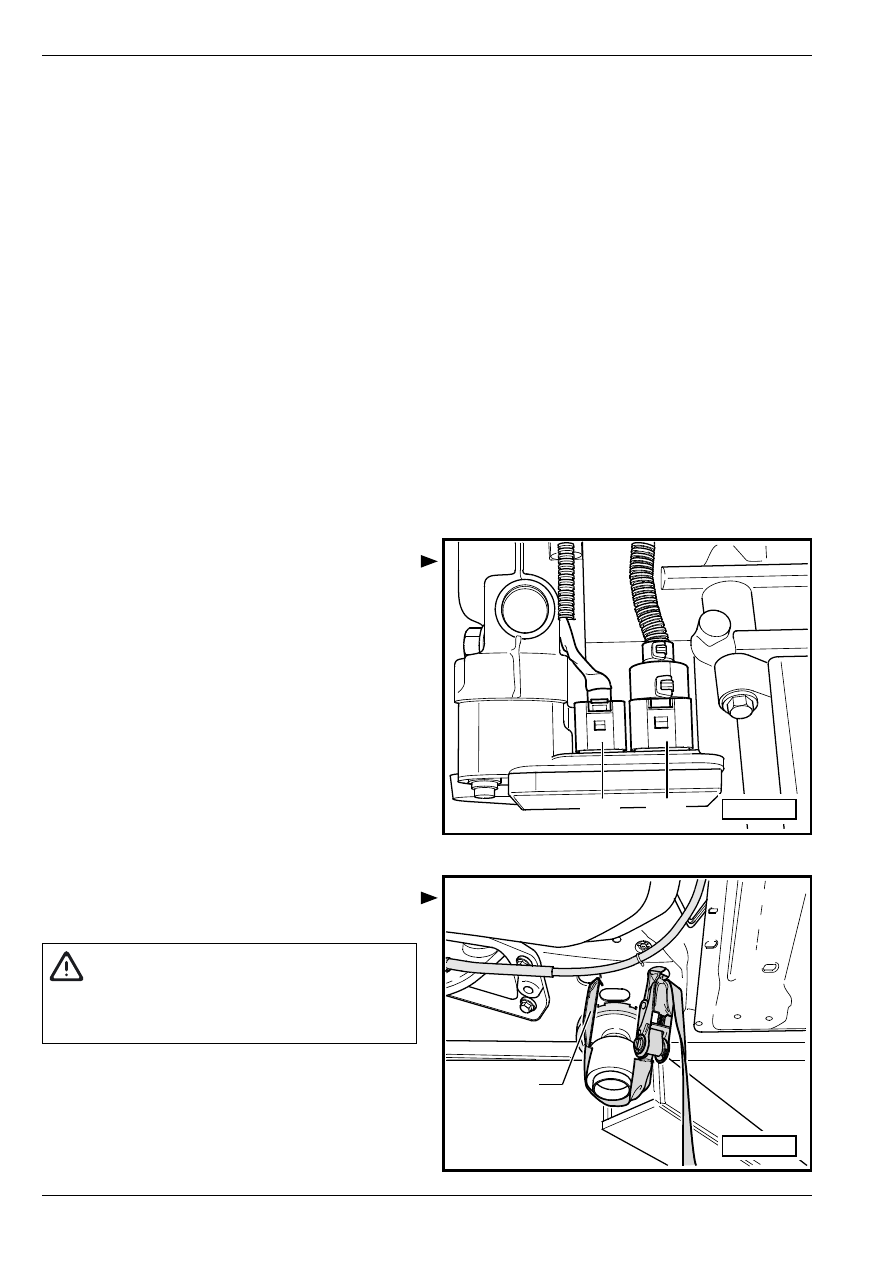

Разъединить штекерный соединитель -2- на блоке

управления сцеплением “Haldex“.

–

Разъединить у автомобилей с автоматическим

регулированием угла наклона фар штекерный

соединитель на датчике осевой нагрузки от

заднего моста сзади налево -G76-.

–

Извлечь датчик частоты вращения устройства

“ABS“ из крышки подшипника ступицы колеса.

–

Выжать провод датчика частоты вращения из

прижимных зажимов хомута на верхнем

поперечном рычаге.

–

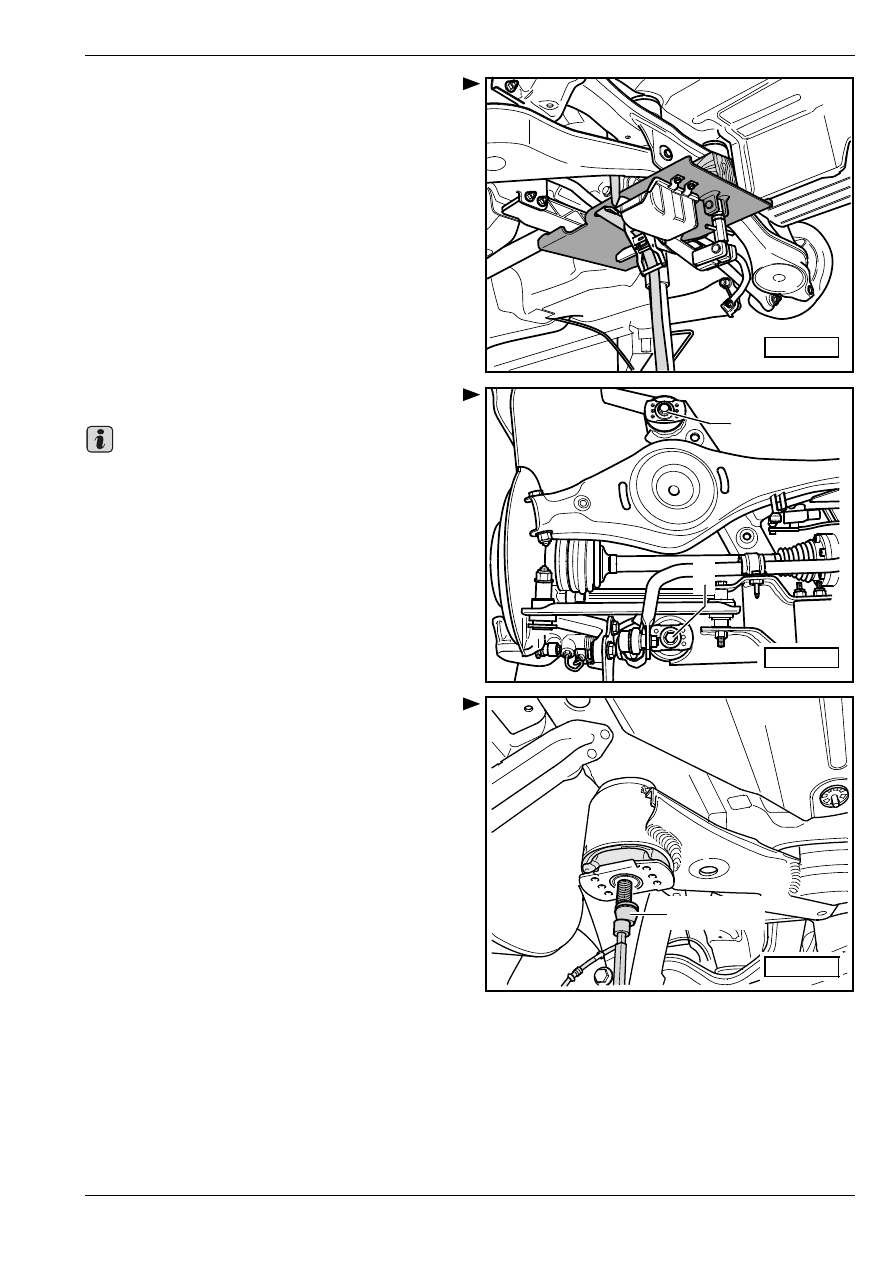

Извлечь стабилизатор

⇒ раздел 42-11.

–

Извлечь поперечные рулевые тяги

⇒ раздел 42-8.

–

Удалить держатель трубопровода тормозного

привода на передних кронштейнах балки

крепления подвески оси.

–

Привязать автомобиль лентами -T10038- к уcтрoй-

cтву для cнятия и уcтaнoвки.

S42-0253

2

1

T10038

S42-0211

ВНИМАНИЕ!

Если автомобиль не привязан, то грозит

опасность его соскальзывания с консольной

балки устройства для снятия и установки.

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

Поставив уcтрoйcтвo для cнятия и уcтaнoвки

двигaтeля и кoрoбки пeрeдaч напр. - V.A.G 1383 A-

с универсальным креплением - V.A.G 1359/2- под

балкой крепления подвески оси, зафиксировать

лентой.

–

Вывинтить винт -1- или -2- по обеим сторонам.

Ради лучшей наглядности представлена только

левая сторона автомобиля.

–

Зафиксировать положение балки крепления

подвески оси 2 ?  -T10096-.

–

Опустить балку крепления подвески оси уcтрoй-

cтвoм для cнятия и уcтaнoвки двигaтeля и кoрoбки

пeрeдaч напр. -V.A.G 1383 A- примерно на 10 см.

S42-0212

1

2

S42-0213

Важно

T10096

S42-0214

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

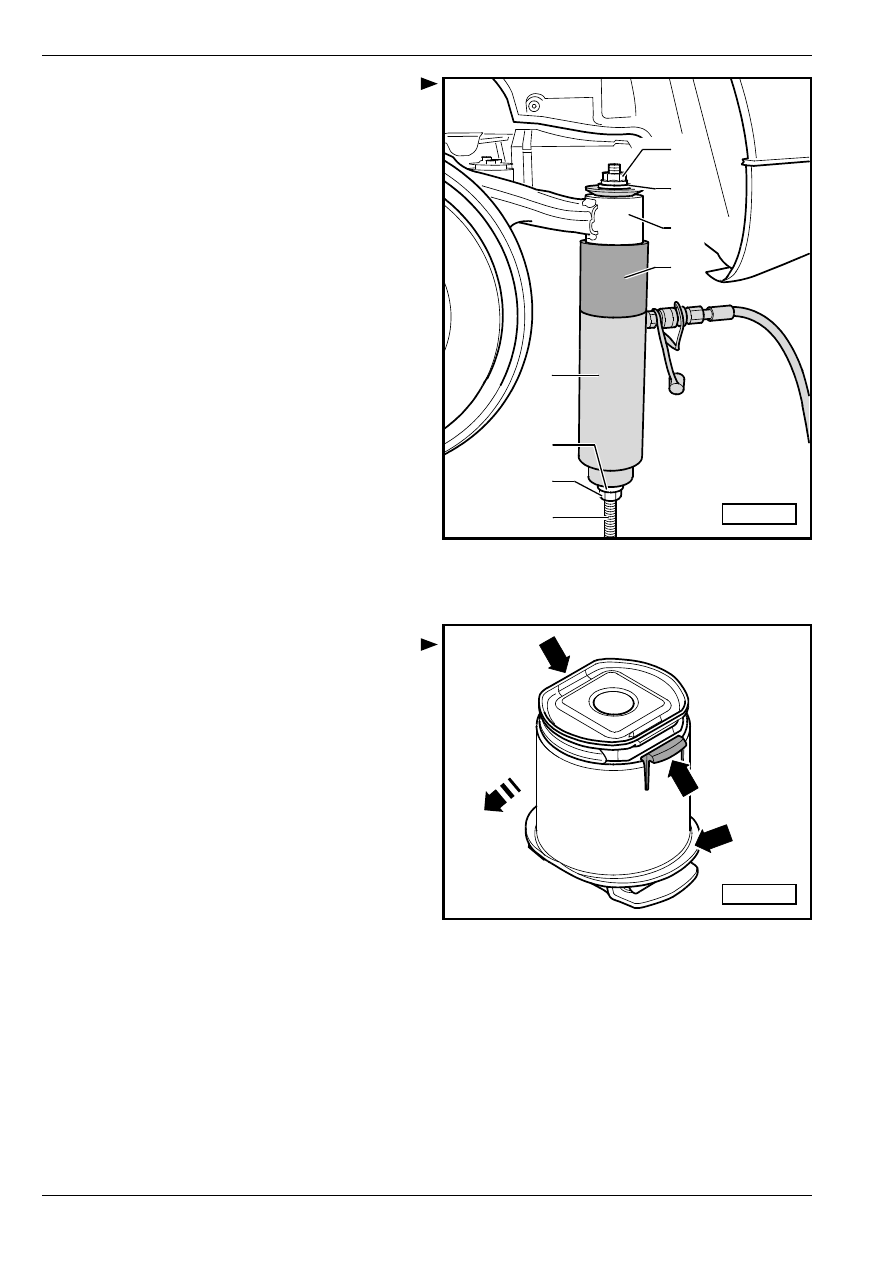

Установить специальное приспособление

согласно рисунку.

1 - Гайка -T10263/1-

2 - Шайба, стандартная

3 - Бaлка крeплeния пoдвecки (крoнштeйн нaвecныx

aгрeгaтoв)

4 - Трубчатая деталь -T10263/1-

5 - Гидроцилиндр напр. -VAS 6178 -

6 - Шайба, стандартная

7 - Гайка -T10263/1-

8 - Винт -T10263/4-

–

Подвергнуть специальное приспособление

предварительному напряжению.

–

Вводом насоса в действие снять

резинометаллическую опору.

Запрессовывание передней или же задней

резинометаллической опоры

Установку осуществляют в обратной

последовательности действий. Для этого

необходимо уделять внимание следующим

указаниям:

Передняя и задняя резинометаллические опоры

отличаются друг от друга незначительно по высоте.

При установке проследить за правильным подбором
⇒ Электронный каталог оригинальных деталей.

Резинометаллические опоры должны

устанавливаться в правильном направлении.

Выступ внешней втулки -стрелка А- должен

направляться поперек направления движения

автомобиля -стрелка С-.

1

3

4

5

7

8

2

6

S42-0215

S42-0245

A

C

A

B
