Вспомогательное оборудование грузовиков Scania. Руководство - часть 55

Топливная и выпускная системы



19:04-04



29

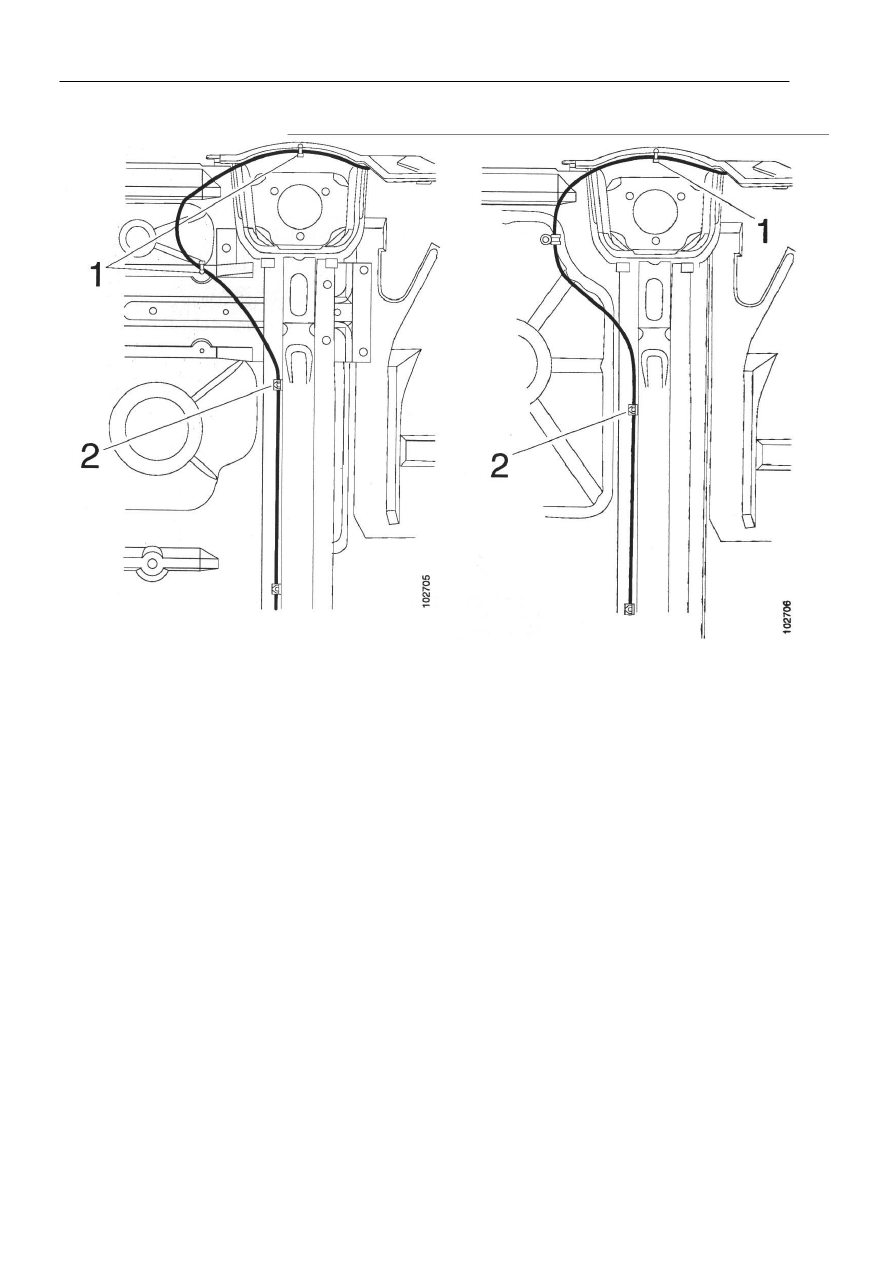

Задняя часть кабины, вид снизу







Данный рисунок относится к кабинам
типа Р


1

Хомут

2

Белая изолента и прорезиненный

       трубный зажим


3

Проложить топливопровод под кабиной. Убедиться в том, что белая изолента имеет
правильное расположение. Смотри рисунки.


4

Закрепить топливопровод вдоль балки с помощью прорезиненных зажимов и болтов.


5

Соединить трубу с помощью патрубка и зажимов у переднего угла кабины (там, где
расположен кабельный разъем С36).


6

Проложить кабель вместе с топливопроводом вдоль шасси к дозировочному насосу.
Прикрепить топливопровод и кабель с помощью хомутов к трубкам тормозной магистрали,
которые уже проложены вдоль шасси.


Примечание: При прокладке топливопровода следует избегать его трения или пережимания.

Топливная и выпускная системы



19:04-04



30

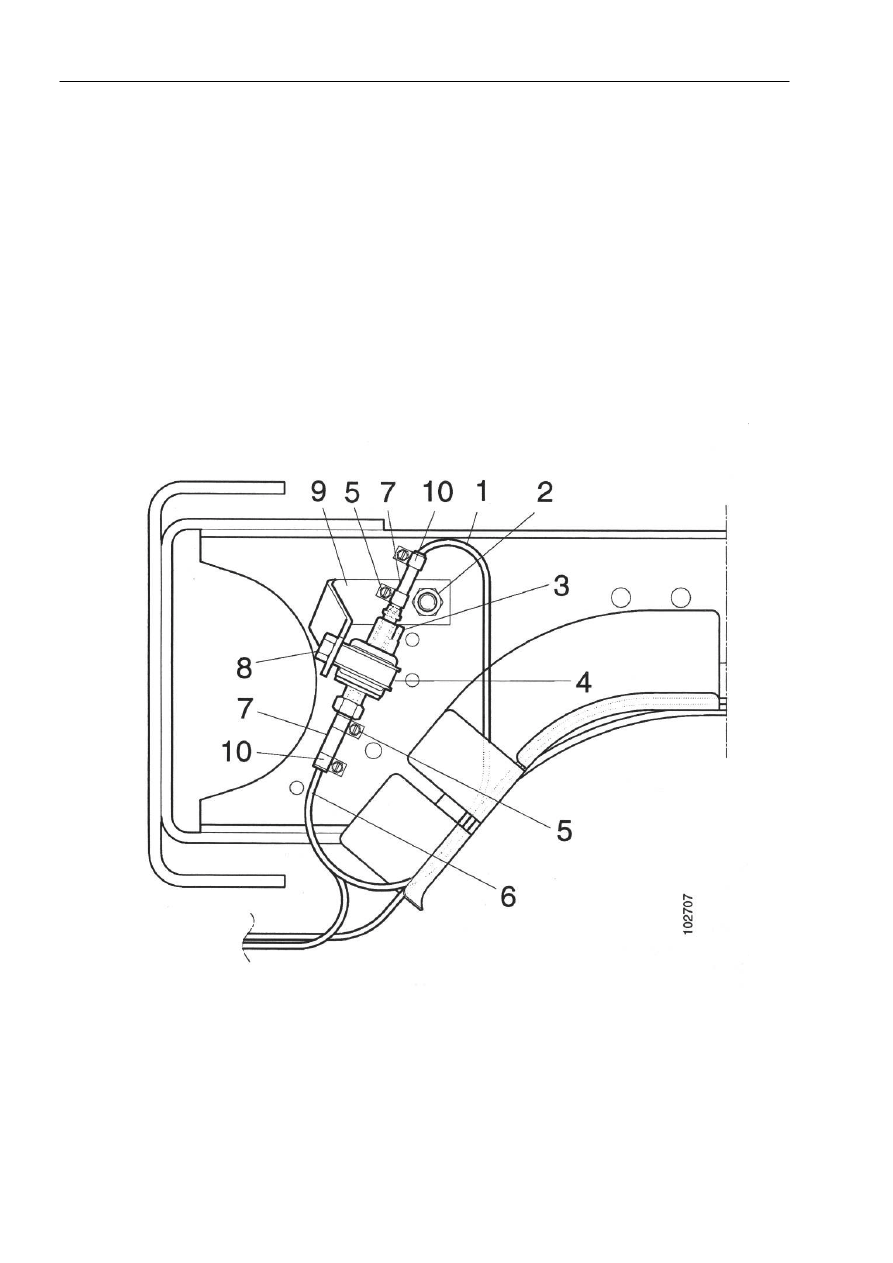

Установка дозировочного насоса


1

Прикрепить кронштейн к поперечине.


2

Поместить насос в зажим. Прикрепить
зажим к кронштейну.


3

Подключить кабельные разъемы к
дозировочному насосу.


4

Топливопровод, идущий к обогревателю,
подсоединить к дозировочному насосу.
Использовать разъемный патрубок с
внутренним диаметром 4 мм и зажимы.


5

Топливопровод, идущий к топливному баку,
подсоединить к дозировочному насосу.
Использовать разъемный патрубок с
внутренним диаметром 5 мм и зажимы.


6

Проложить топливопровод к топливному
баку.


7

Закрепить топливопровод мягкими
зажимами.





























1

К обогревателю

2

Болт М12х35

3

Электрическое соединение

4

Зажим

5

Зажим 10 мм

6

К топливному баку

7

Разъемный патрубок, внутренний
диаметр 5 мм

8

Болт М6х25

9

Кронштейн

10  Разъемный патрубок, внутренний

диаметр 4 мм




Топливная и выпускная системы



19:04-04



31

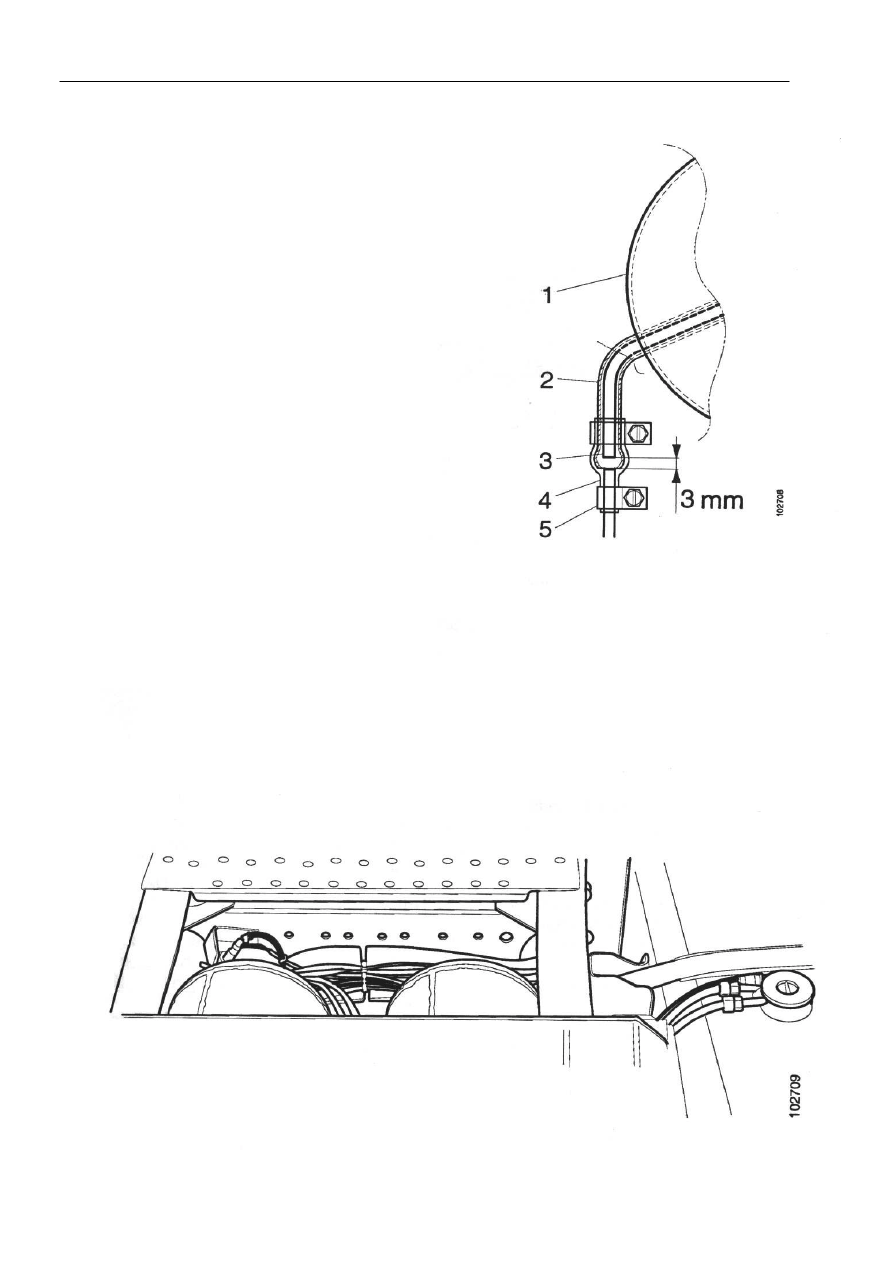

Соединение топливного бака



1

Ввести пластиковую трубку в топливный бак как
можно дальше. Затем вынуть ее и обрезать так,
чтобы она входила внутрь соединения топливного
бака на 3 мм.


2

Прикрепить топливопровод, идущий от
дозировочного насоса, с помощью разъемного
патрубка. Конец патрубка с большим внутренним
диаметром должен быть направлен в сторону
соединения топливного бака.










1

Топливный бак

2

Соединение топливного бака

3

Пластиковая трубка

4

Разъемный патрубок, внутренний
диаметр 4-5 мм

5

Зажим 10 мм





















         Топливопровод между дозировочным насосом и топливным баком.


Топливная и выпускная системы



19:04-04



32

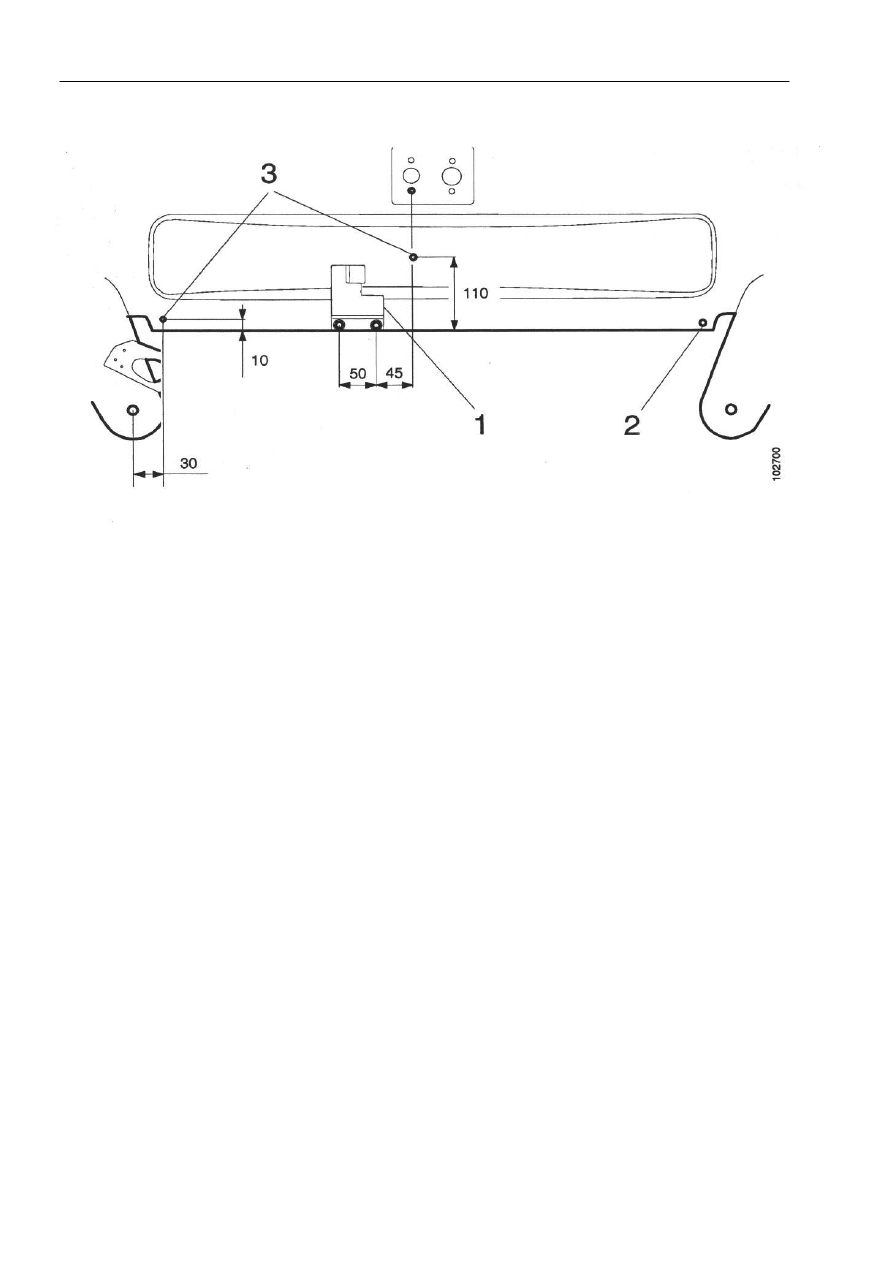

Установка выпускной системы




















Чертежи показывают кабины типа R19

1

Кронштейн воздухозаборника (также называемого трубкой воздуха для горения)

2

Отверстие для кронштейна выпускной трубы

3

Отверстие для зажимов топливопровода




Настоящее описание применимо к нескольким моделям кабины, поскольку используемая
методика аналогична.


1

Откинуть кабину обратно вниз.


Примечание: Отсоединить воздушные шланги, пролегающие внизу вдоль стенки кабины, во
избежание их повреждения в процессе сверления отверстий. Шланги закреплены зажимами.


2

Произвести замеры в нижней части стенки кабины для установки зажимов топливопровода,
кронштейнов воздухозаборника, а также кронштейнов, предназначенных для закрепления
выпускной трубы. Смотри рисунок.


3

Просверлить отверстия диаметром 6,5 мм.


4

Произвести замеры выпускной трубы и отметить место расположения ее крепежного болта.
Просверлить отверстие с помощью сверла диаметром 6,5 мм.
