Вспомогательное оборудование грузовиков Scania. Руководство - часть 54

Топливная и выпускная системы



19:04-04



25

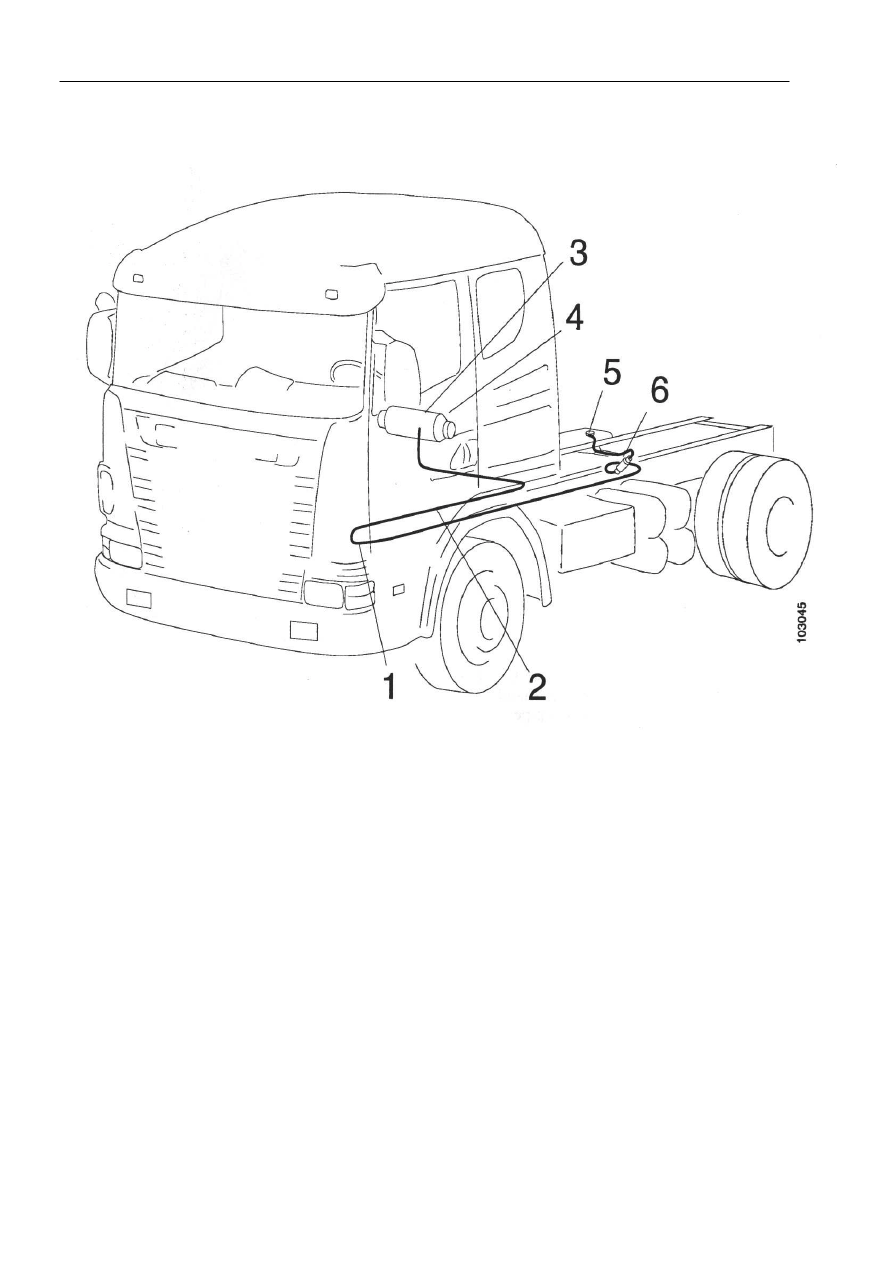

Топливная и выпускная системы





























1

Разъемный патрубок

2

Топливопровод

3

Обогреватель

4

Выпускная труба и воздухозаборник

5

Топливный бак

6

Дозировочный насос



Топливная и выпускная системы



19:04-04



26

Сверление отверстий в балке






1

Откинуть кабину.




ВНИМАНИЕ! Необходимо всегда  откидывать кабину
до тех пор, пока она не пройдет точку равновесия и не
окажется в своем конечном положении.

Установить клапан переключения в положение
откидывания назад, когда кабина поднята.

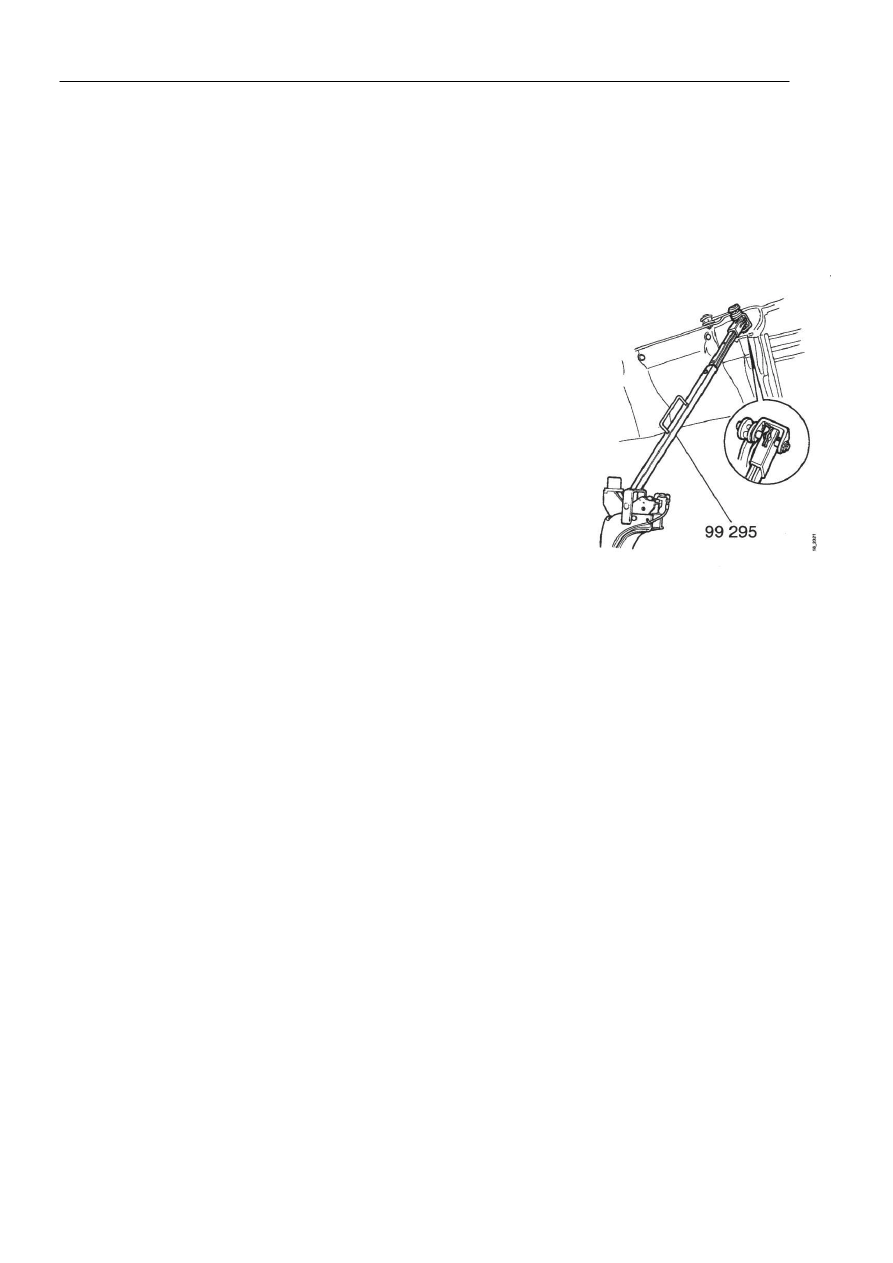

Необходимо всегда использовать опорную стойку
кабины при выполнении работ под кабиной.




Топливопровод подлежит прокладке от обогревателя к
топливному баку. Сначала просверлить отверстие в
левой балке кабины, чтобы затем установить
топливопровод:

2

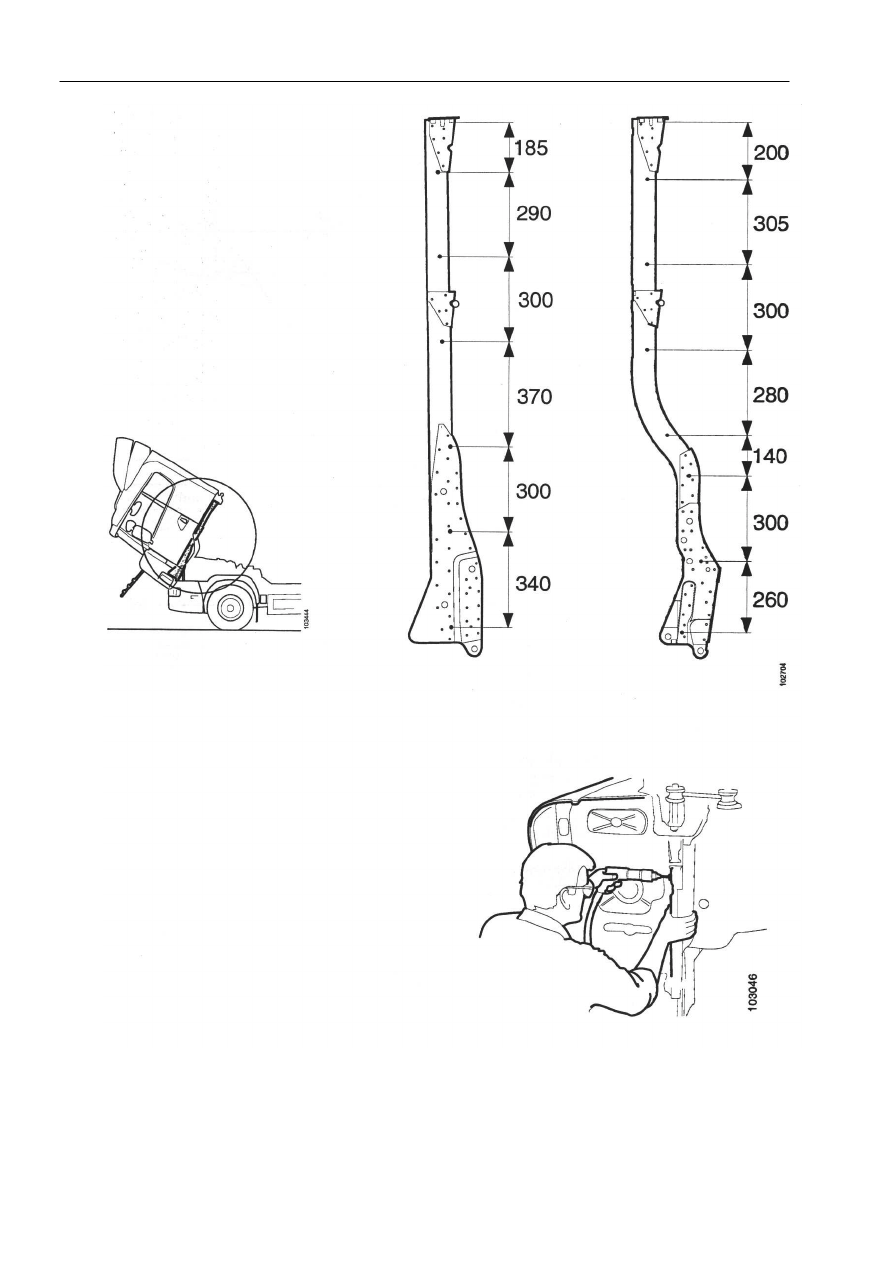

Наметить отверстия, которые должны быть
просверлены в балке кабины. Смотри рисунки.
Имеется несколько модификаций несущего
элемента кабины:



Топливная и выпускная системы



19:04-04



27































3

В соответствии с маркировкой просверлить
отверстия диаметром 5,4 мм в балке кабины.













Топливная и выпускная системы



19:04-04



28

Установка топливопровода




Примечание: Обрезку топливопровода всегда
следует осуществлять с помощью ножа. Запрещается
пережимать топливопровод. Концы труб должны
быть обрезаны под прямым углом, при этом
необходимо убедиться, что они сохраняют свою
круглую форму.

Разъемный патрубок






1

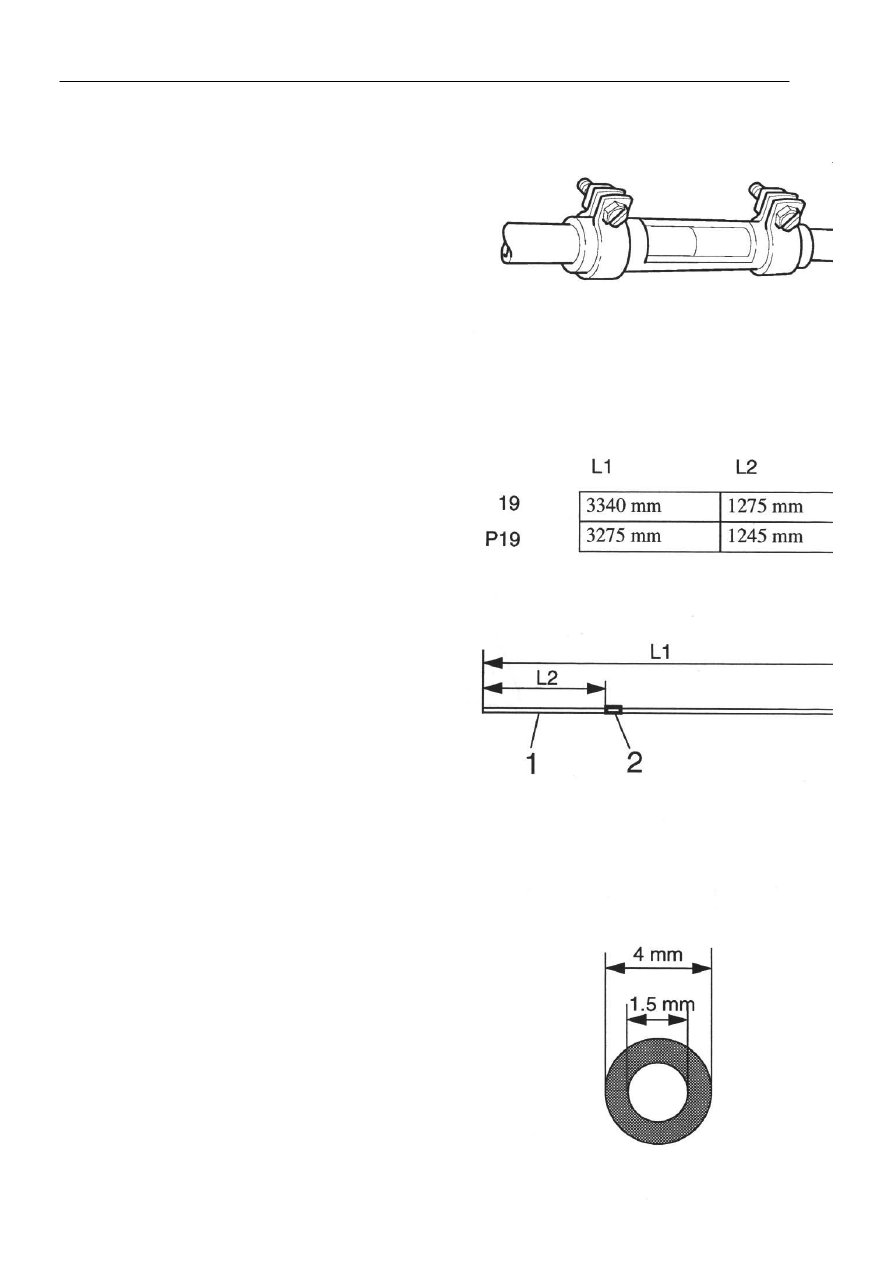

Обрезать топливопровод согласно размеру L1.


2

Отметить расстояние L2 изолентой белого цвета.

Кабины типа

Кабины типа



Белая изолента подтверждает правильность длины
топливопровода при прокладке, а также правильность
расположения его соединений.







1

Топливопровод

2

Белая изолента









Внутренний диаметр топливопровода составляет 1,5
мм, а его наружный диаметр 4 мм.
