Пневматические и электрические соединения



18:02-01



9



Пневматические и электрические соединения

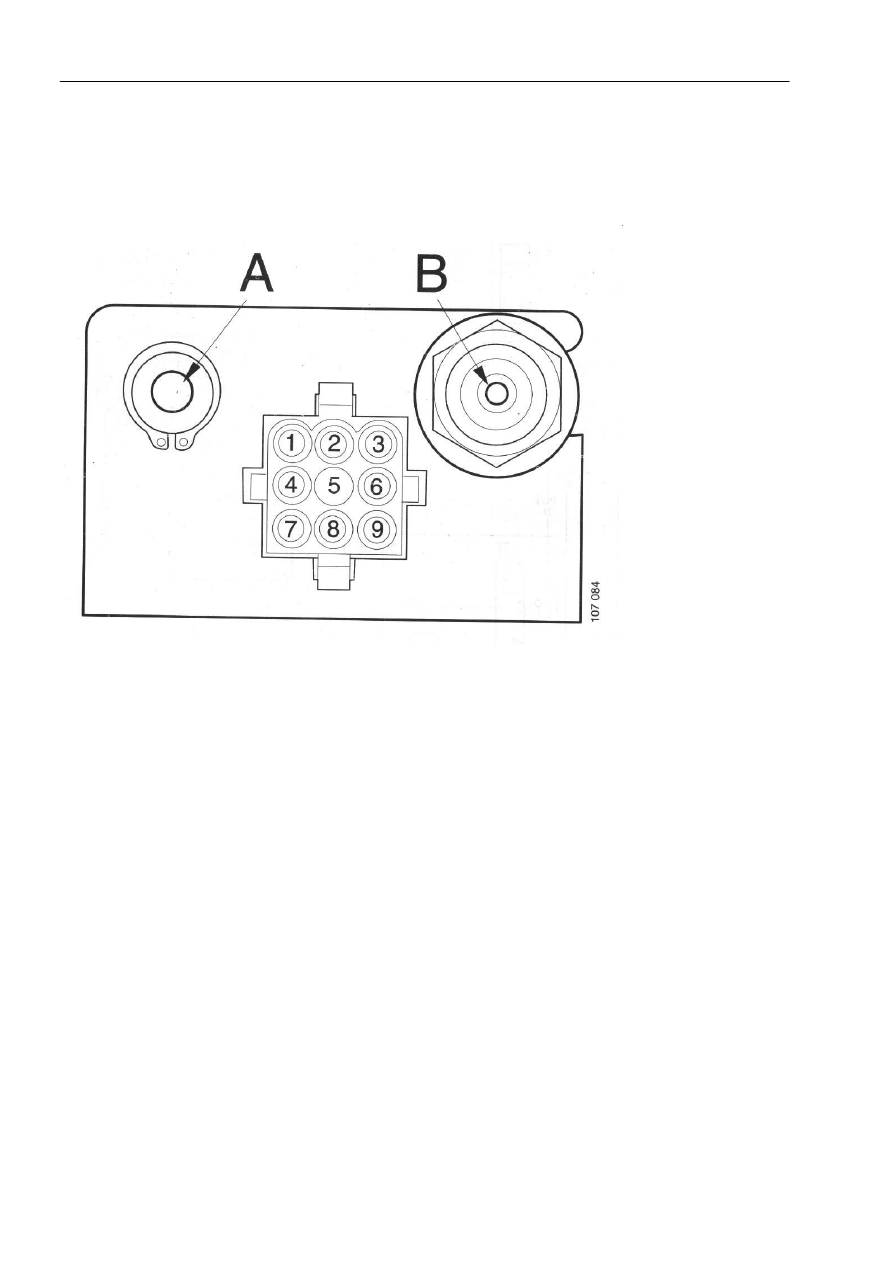

Ввод, вывод и контакты























А Вывод (серый)
В Ввод (черный)
1

Аккумулятор 30, 24 В (красный)

2

Зажигание 15 (черный)

3

Работа двигателя 61, подушка с подогревом в сиденье кресла (красный / белый)

4

Система диагностики кресла ISO-K (белый / желтый)

5

Пустой

6

Земля 31 (коричневый)

7

Сигнальная лампа и ремень безопасности (коричневый / синий)

8

Натяжитель ремня безопасности (оранжевый)

9

Натяжитель ремня безопасности (черный)















Пневматические и электрические соединения



18:02-01



10

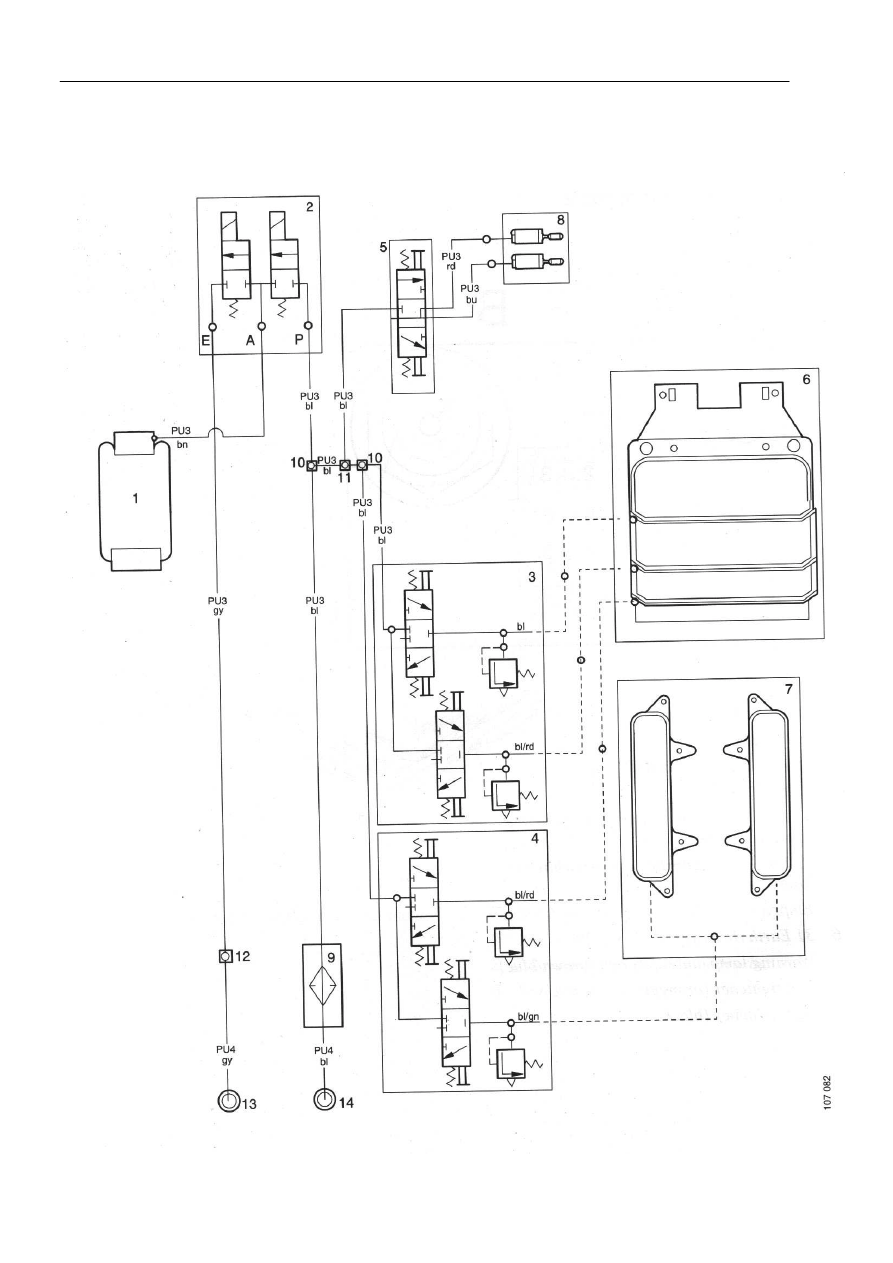

Пневматическая схема для кресла повышенной комфортности типа Luxury A



















































Пневматические и электрические соединения



18:02-01



11


1

Пневматическая рессора

2

Электромагнитный клапан

3

Контрольный клапан

4

Контрольный клапан

5

Направляющий клапан

6

Воздушные подушки для поясничной опоры

7

Воздушные подушки для боковых опор

8

Воздушные клапаны для откидывания спинки кресла

9

Воздушный фильтр

10  Распределительное устройство
11  Распределительное устройство
12  Распределительное устройство
13  Шланговое соединение
14  Шланговое соединение





































Пневматические и электрические соединения



18:02-01



12



Пневматическая схема для кресла средней комфортности типа Medium A
