Техническое описание



18:02-01



5



Техническое описание



Раздел "Техническое описание" содержит следующую информацию:



•

описание  кнопок,  управляющих  устройств,  номеров  частей  и  серийных
номеров  на  креслах  повышенной  комфортности  типа  Luxury A  и  креслах
средней комфортности типа Medium A;


•

расположение электрических контактов;


•

пневматические схемы;


•

описание способа функционирования микропереключателя спинки кресла,
с помощью которого осуществляется подъем и опускание спинки кресла.








































Кресло повышенной комфортности типа Luxury A



18:02-01



6

Кресло



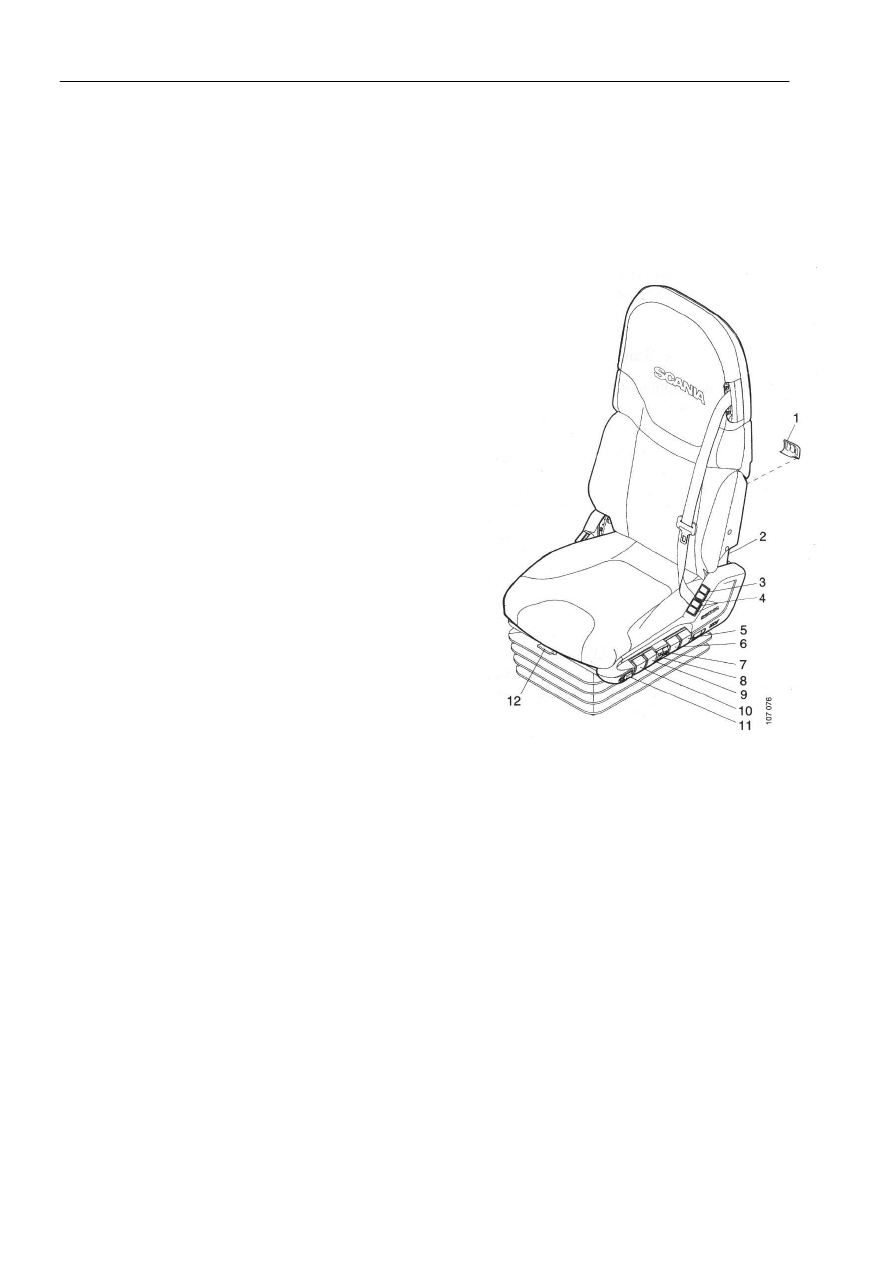

Кресло повышенной комфортности типа Luxury A


Кресло повышенной комфортности типа Luxury А оборудовано пневматической подвеской и
натяжителем ремня безопасности.

























Кресло повышенной комфортности типа Luxury A



1

Ручка для подъема и опускания верхней части спинки кресла.

2

Рабочая ручка. Предназначена для аварийного использования в случае отсутствия давления
воздуха. Для регулировки спинки кресла отвести ручку в сторону.

3

Боковая опора. Предназначена для регулировки двух воздушных подушек.

4

Поясничная опора. Предназначена для регулировки трех воздушных подушек.

5

Устройство регулировки амортизатора.

6

Для регулировки верхней и нижней части спинки сиденья.

7

Функция быстрого опускания.

8

Регулировка высоты.

9

Для откидывания опоры кресла.

10

Для регулировки длины сиденья кресла. Регулировка осуществляется пошагово вперед и
назад (в моделях, выпускавшихся до марта 1998 г.).

11

Подушка с подогревом.

12

Для регулировки длины сиденья кресла. Регулировка осуществляется пошагово вперед и
назад (в моделях, выпускающихся с апреля 1998 г.).



Кресло повышенной комфортности типа Medium A



18:02-01



7



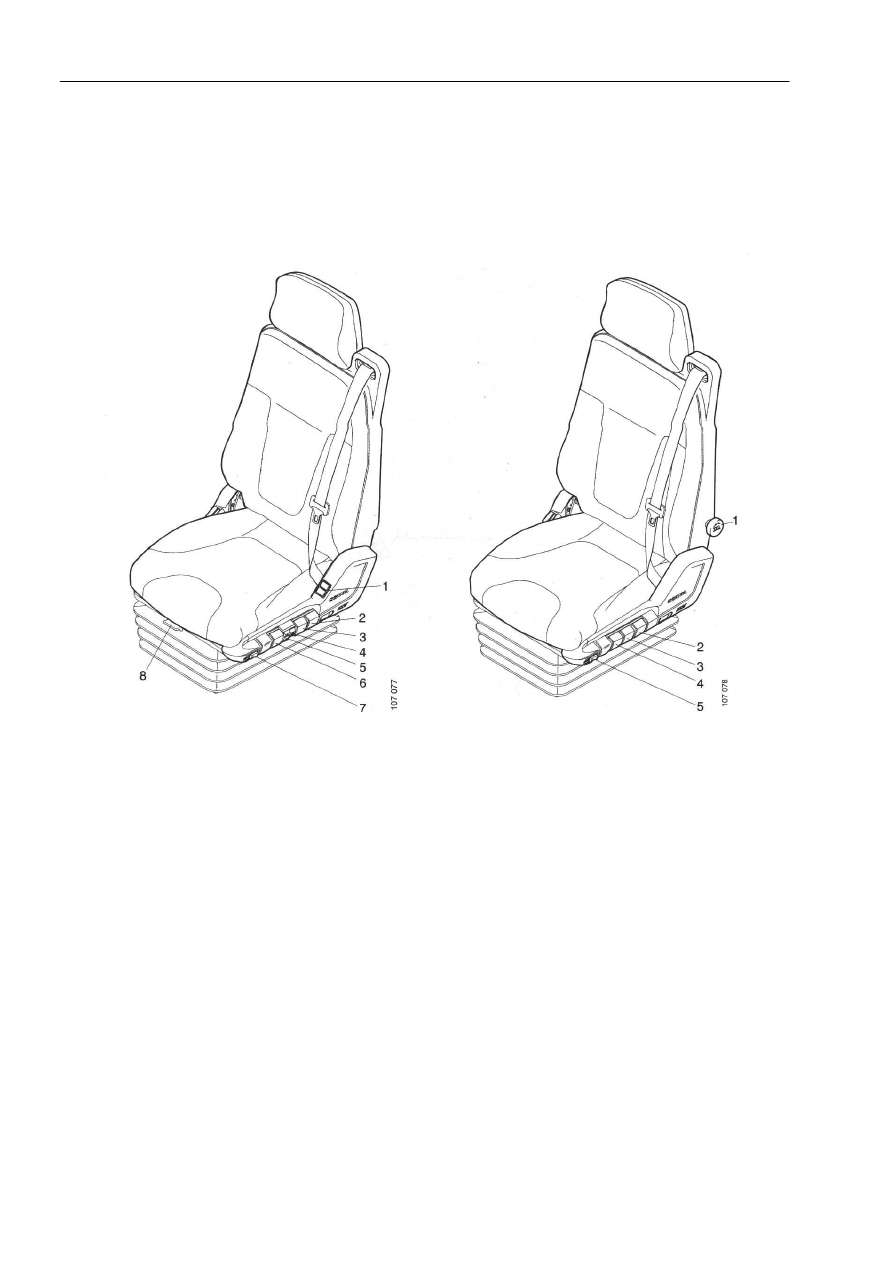

Кресло средней комфортности типа Medium A



Кресло средней комфортности типа Medium A имеется в комплекте с пневматической подвеской
или без нее, а также с натяжителем ремня безопасности или без него.



































Кресло средней комфортности типа Medium
A с пневматической подвеской


1

Поясничная опора. Предназначена для
регулировки двух воздушных подушек.

2

Устройство регулировки амортизатора.

3

Устройства для пошаговой регулировки
спинки кресла.

4

Функция быстрого опускания.

5

Регулировка высоты.

6

Устройства для откидывания сиденья
кресла.

7

Устройства для подогрева сиденья.

8

Устройства для регулировки длины
сиденья кресла. Регулировка
осуществляется пошагово вперед и назад


Кресло средней комфортности типа Medium
A без пневматической подвески (газовой
пружины)

1

Механическая регулировка поясничной
опоры.

2

Устройства для пошаговой регулировки
спинки кресла.

3

Регулировка высоты.

4

Устройства для откидывания сиденья
кресла.

5

Устройства для подогрева сиденья.











Номера частей и серийные номера



18:02-01



8



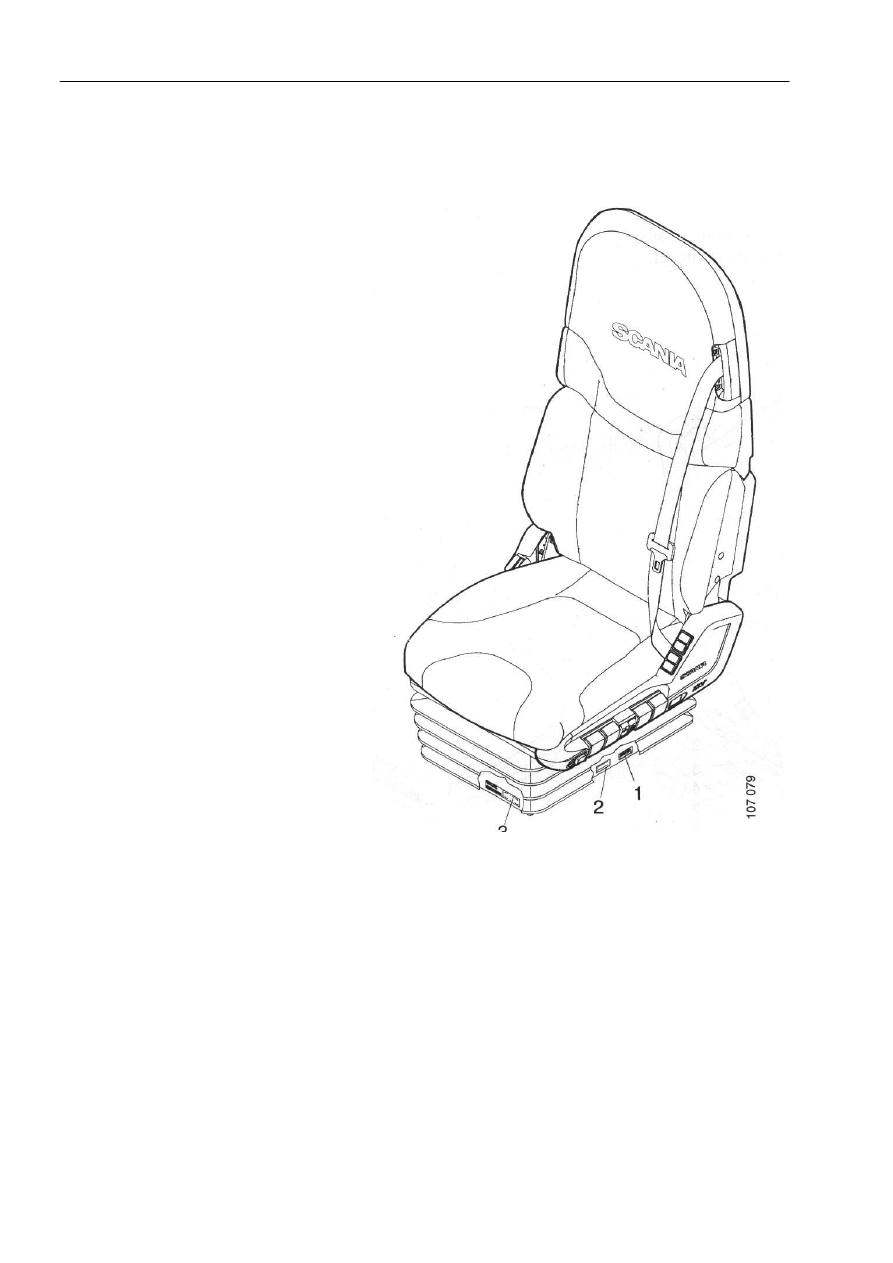

Номера частей и серийные номера


































Следующие номера применимы по март 1998 г. включительно:

1

2 -
3

Серийный номер кресла



Следующие номера применимы с апреля 1998 г.:

1

Номер части спинки кресла

2

Номер части узла амортизаторов

3

Серийный номер кресла
