Подвеска кабины





17



Пневматические опоры и амортизаторы



Демонтаж


1

Отсоединить воздушный шланг от пневматической рессоры.


2

Отсоединить пневматическую рессору от верхней точки закрепления. Отметить направление,
в которое направлено воздушное соединение относительно кронштейна.


3

Извлечь болт 18 из нижней точки крепления пневматической подвески, а затем снять
пневматическую рессору.




Установка


1

Установить на место нижнюю часть пневматической подвески и закрепить ее с помощью
болта 18.


2

Сцентровать воздушное соединение согласно сделанным ранее отметкам.


3

Установить на место верхнее крепление пневматической рессоры, закрепив его болтами.


4

Подключить воздушное соединение.


5

Проверить рабочий уровень пневматической рессоры.


























Подвеска кабины





18



Проверка рабочего уровня


1

Отсоединить уравнительный клапан.


2

Поворачивать клапан по часовой стрелке или
против часовой стрелки в зависимости от того,
необходимо поднять или опустить подвеску.


3

Производить регулировку до тех пор, пока
расстояние, указанное на рисунке, не будет равно
297-303 мм.


4

Закрепить клапан.


5

После осуществления регулировки грузовик
должен подвергнуться пробному вождению.
Произвести проверку уравнительного клапана и
выполнить дальнейшую регулировку, которая
может быть необходима.

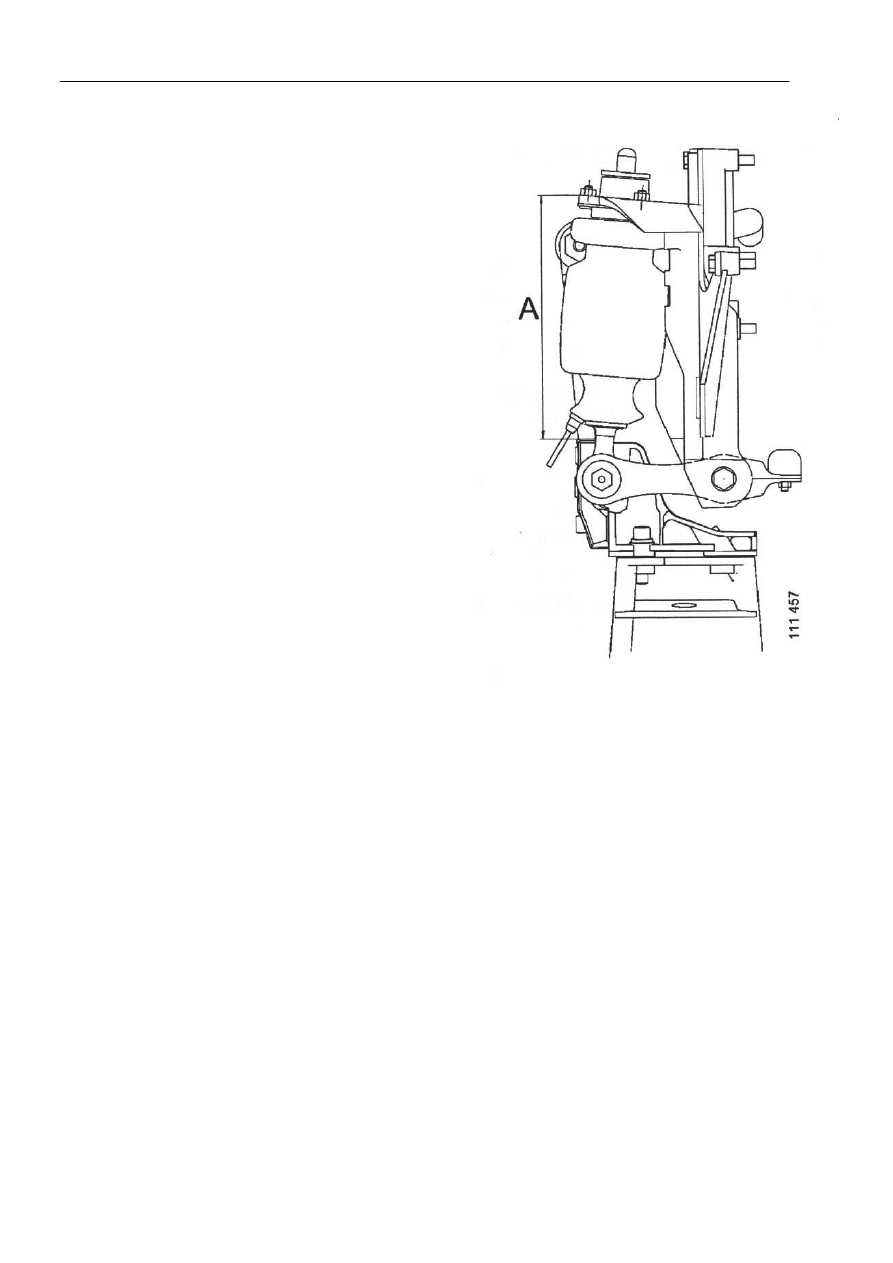

А = 297 - 303 мм




Стабилизатор поперечной устойчивости



Демонтаж


1

Извлечь болты 37 из крепления между стабилизатором поперечной устойчивости и штангой
35.


2

Извлечь болты 39 из крепления между стабилизатором поперечной устойчивости и
кронштейном 11.


3

Снять стабилизатор поперечной устойчивости.











Подвеска кабины





19



Демонтаж втулки и подшипника


1

Извлечь уплотнение 5.


2

Снять наружное удерживающее кольцо 2.


3

Извлечь подшипник 3 с помощью молотка.


4

Выпрессовать втулку 6, используя оправку 87 089.



Установка втулки и подшипника


1

Запрессовать на место втулку 6, используя оправку
87 089.


2

Забить на место подшипник 3, используя оправку
87 089.


3

Установить наружное удерживающее кольцо 2 и
уплотнение 5.

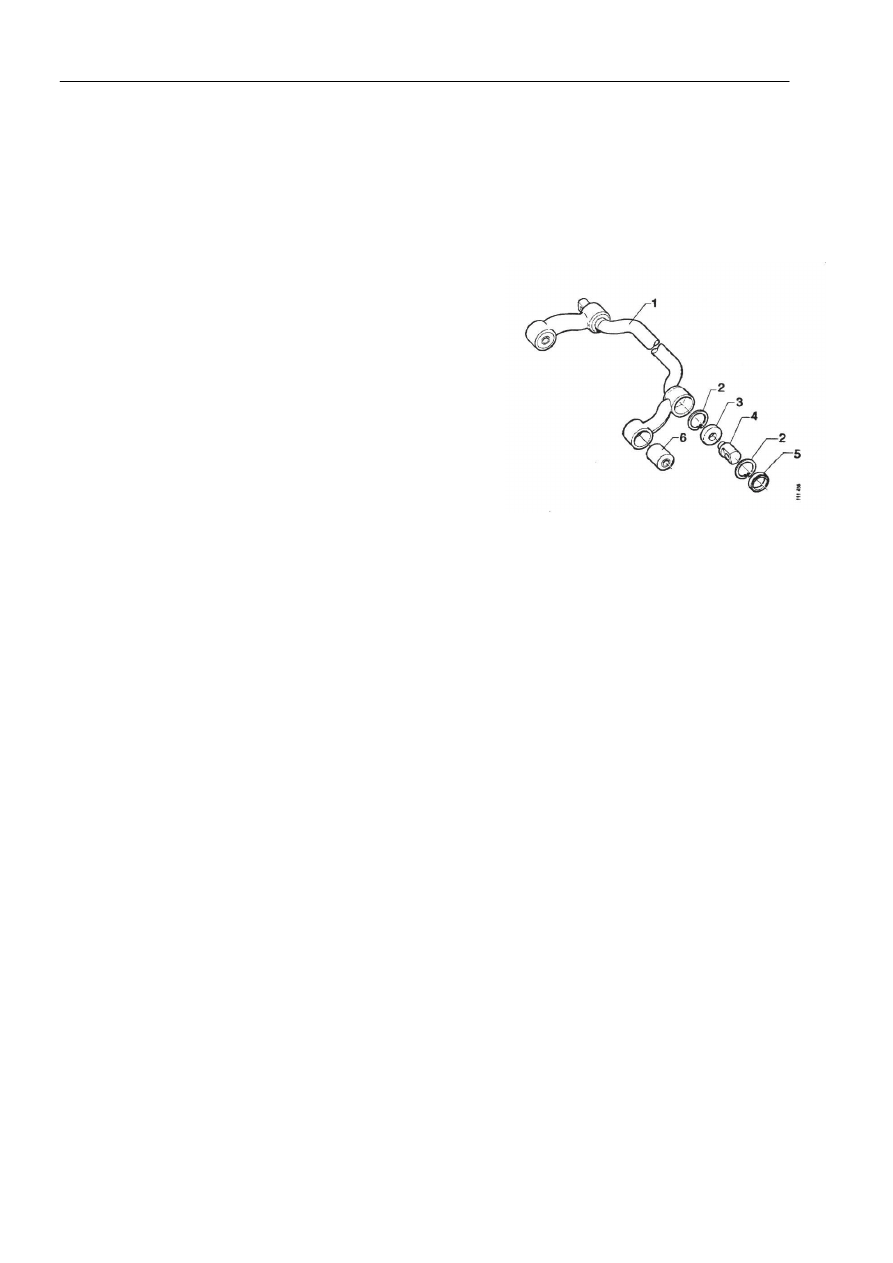

1

Стабилизатор поперечной
устойчивости

2

Удерживающее кольцо

3

Подшипник

4

Опора подшипника

5

Уплотнение

6

Втулка

Установка


1

Прикрепить крепление стабилизатора поперечной устойчивости к кронштейну 11.


2

Прикрепить крепление стабилизатора поперечной устойчивости к штанге 35.


3

Проверить установку уровня.




















Подвеска кабины





20



Рычаг подвески



Демонтаж рычага


1

Извлечь болт 18 из нижнего крепления пневматической подвески.


2

Извлечь болт 14 из заднего крепления рычага.


3

Извлечь болты 27 крышки 28 и снять крышку и рычаг.









Демонтаж подшипника

1

Извлечь ролик 4 и распорную втулку 5.


2

Выпрессовать подшипник 2, используя оправку 87
089.


3

Выпрессовать шарикоподшипник 3 внутрь,
используя оправку 88 247.


4

Снять удерживающее кольцо 6 и выпрессовать
шарикоподшипник 7 с помощью хвостовика 98
450. Подшипник будет поврежден и поэтому
подлежит замене.

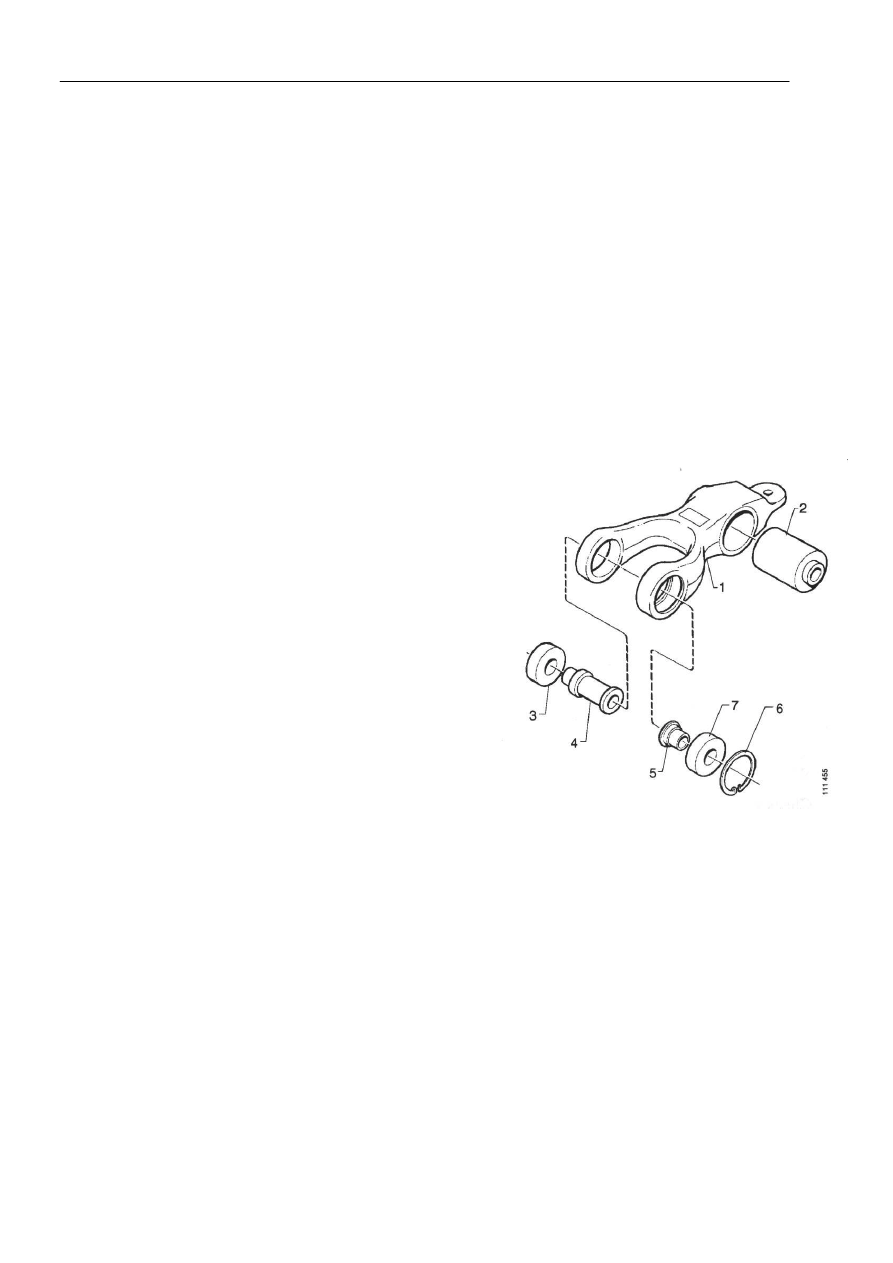

1

Рычаг

2

Подшипник

3

Шарикоподшипник

4

Ролик

5

Распорная втулка

6

Удерживающее кольцо

7

Шарикоподшипник
