Капот





9



Воздухозаборник

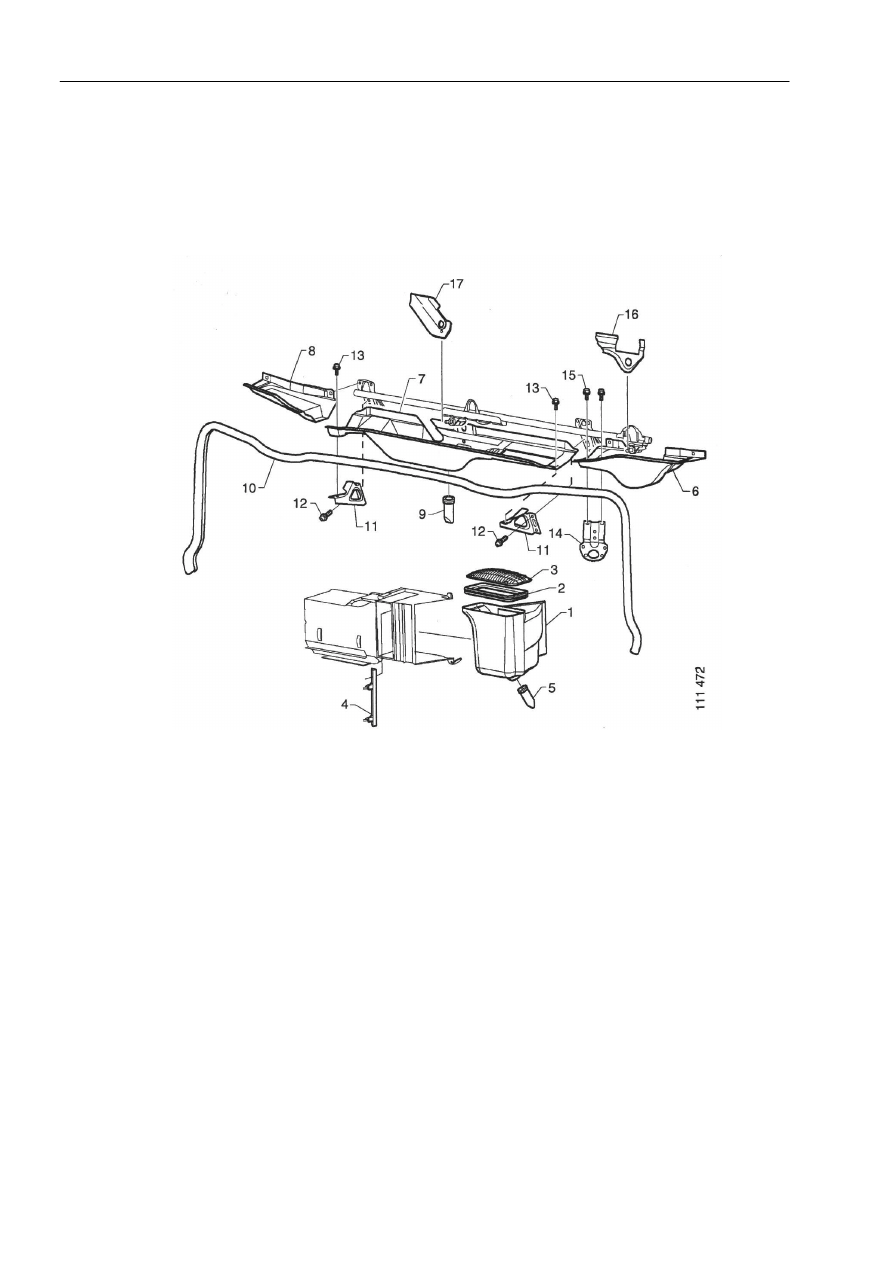

Воздухозаборник располагается между капотом и кабиной. Он состоит из трех верхних частей,
выполненных из листового металла, воздушного канала с воздухозаборной решеткой и нескольких
удерживающих деталей. Вместе с воздухозаборником крепится молдинг, который прикрепляется к
капоту.
























1

Воздушный канал

2

Уплотнение

3

Решетка

4

Держатель

5

Клапан

6

Воздухозаборник

7

Воздухозаборник

8

Воздухозаборник

9

Клапан

10  Молдинг
11  Кронштейн
12  Болт
13  Болт
14  Кронштейн
15  Болт
16  Уплотнение
17  Уплотнение














Капот





10



Угол кабины

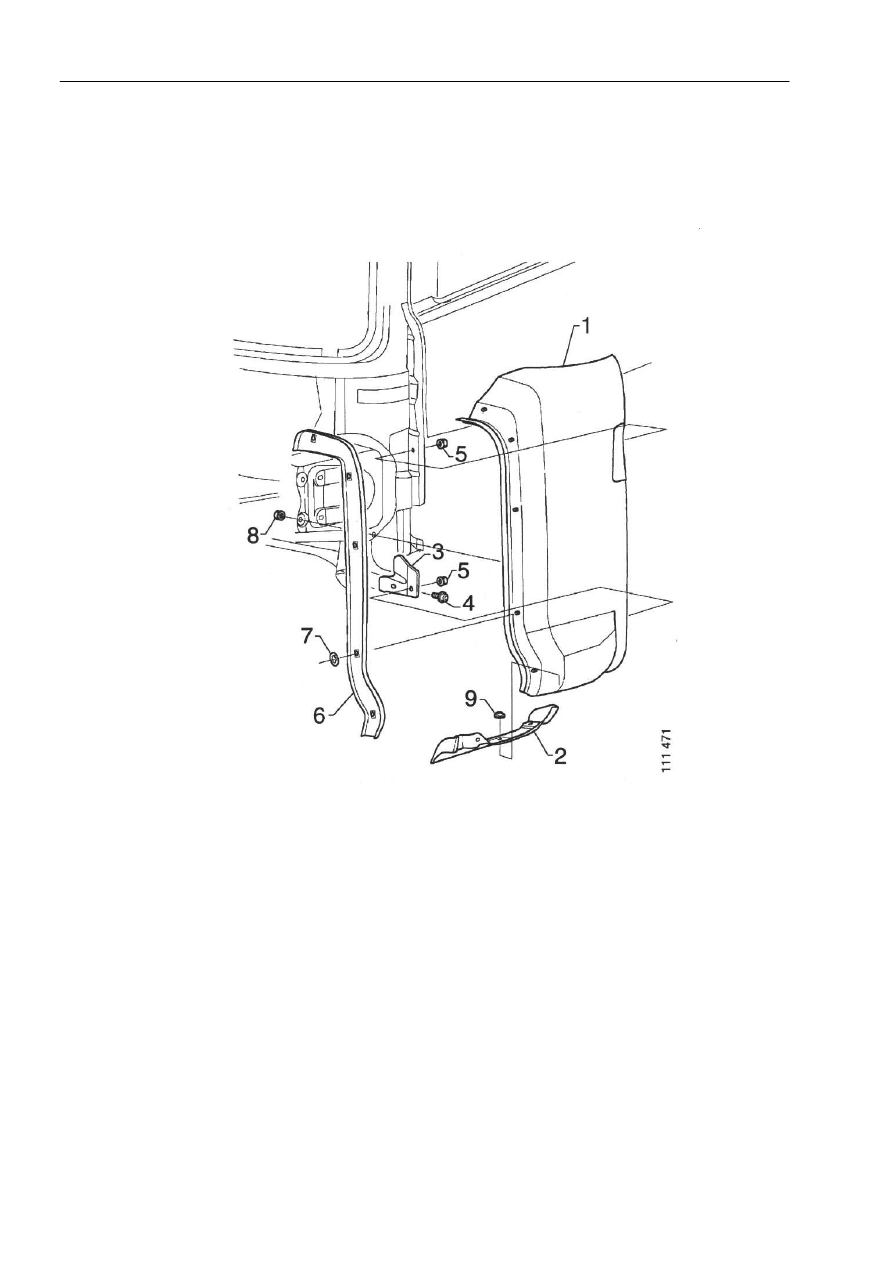

Между сторонами кабины и сторонами капота располагается угол кабины с молдингом, который
крепится к капоту.






























1

Угловая панель

2

Шумоизолирующий экран

3

Кронштейн

4

Болт

5

Гайка

6

Молдинг

7

Шайба

8

Гайка

9

Хомут





Подножка


Грузовики типа Т оборудованы неподвижно закрепленными подножками, ведущими в кабину.
Подножка, расположенная с левой стороны, является также крышкой ящика аккумулятора.

Впереди переднего моста с обеих сторон находится служебная подножка, которая используется
для обеспечения доступа к отсеку двигателя.

Подвеска кабины





11



Подвеска кабины




Задняя пневматическая рессора


Рабочие  операции,  осуществляемые  на  задней  пневматической  рессоре,  аналогичны  операциям,
выполняемым  для  кабин  типа  Р  и  R.  Отличием  является  то,  что  кабина  должна  опираться  на
стойки  или  подниматься  с  помощью  подъемника  или  приспособления  для  подъема  кабины.
Относительно  способа  применения  приспособления  для  подъема  кабины  смотри  раздел
"Пневматические рессоры, передняя рессора".

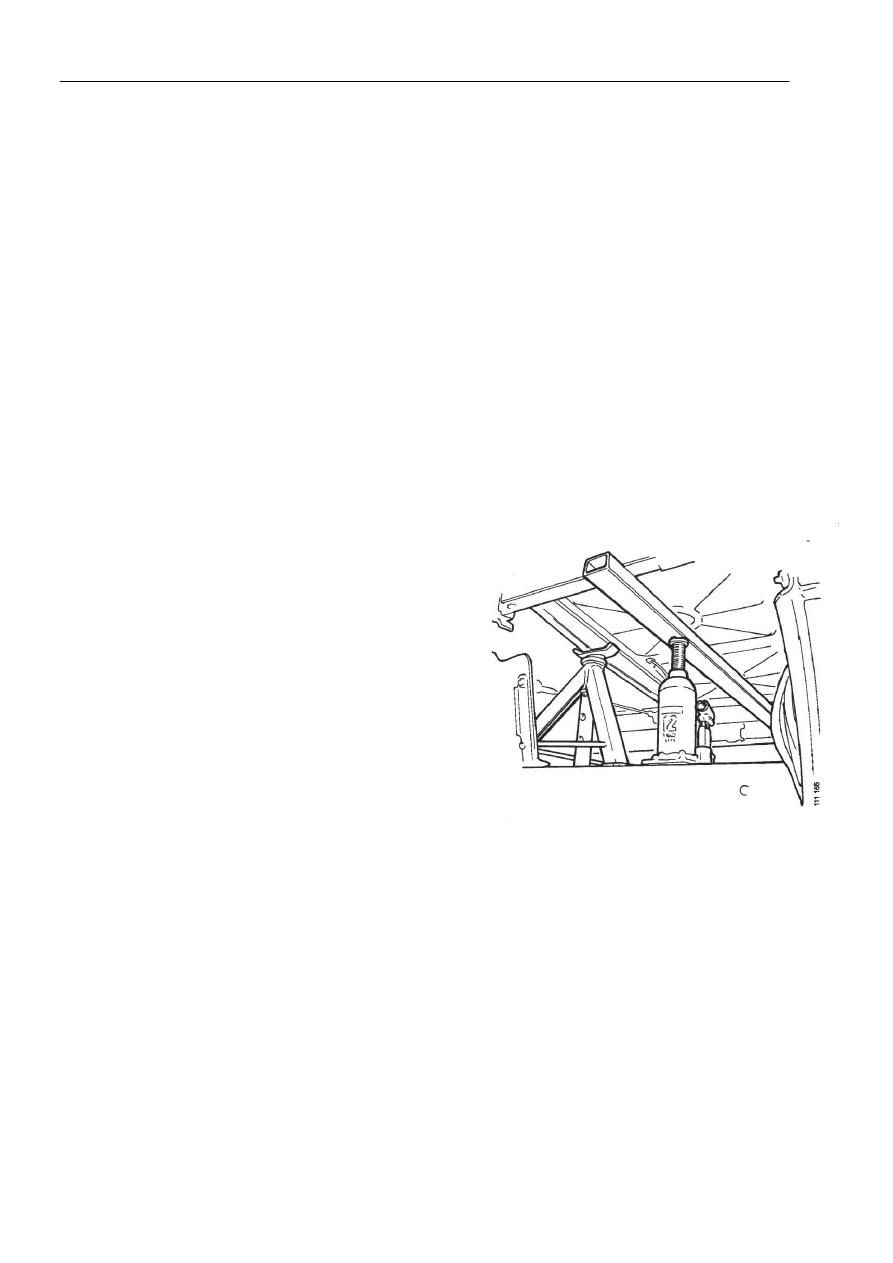

Расположение кабины на стойках


1

Слегка поднять кабину с помощью домкрата,
расположив его между рамой и кабиной.


2

Установить стойки или аналогичные опоры между
кабиной и рамой.
























Подвеска кабины





12

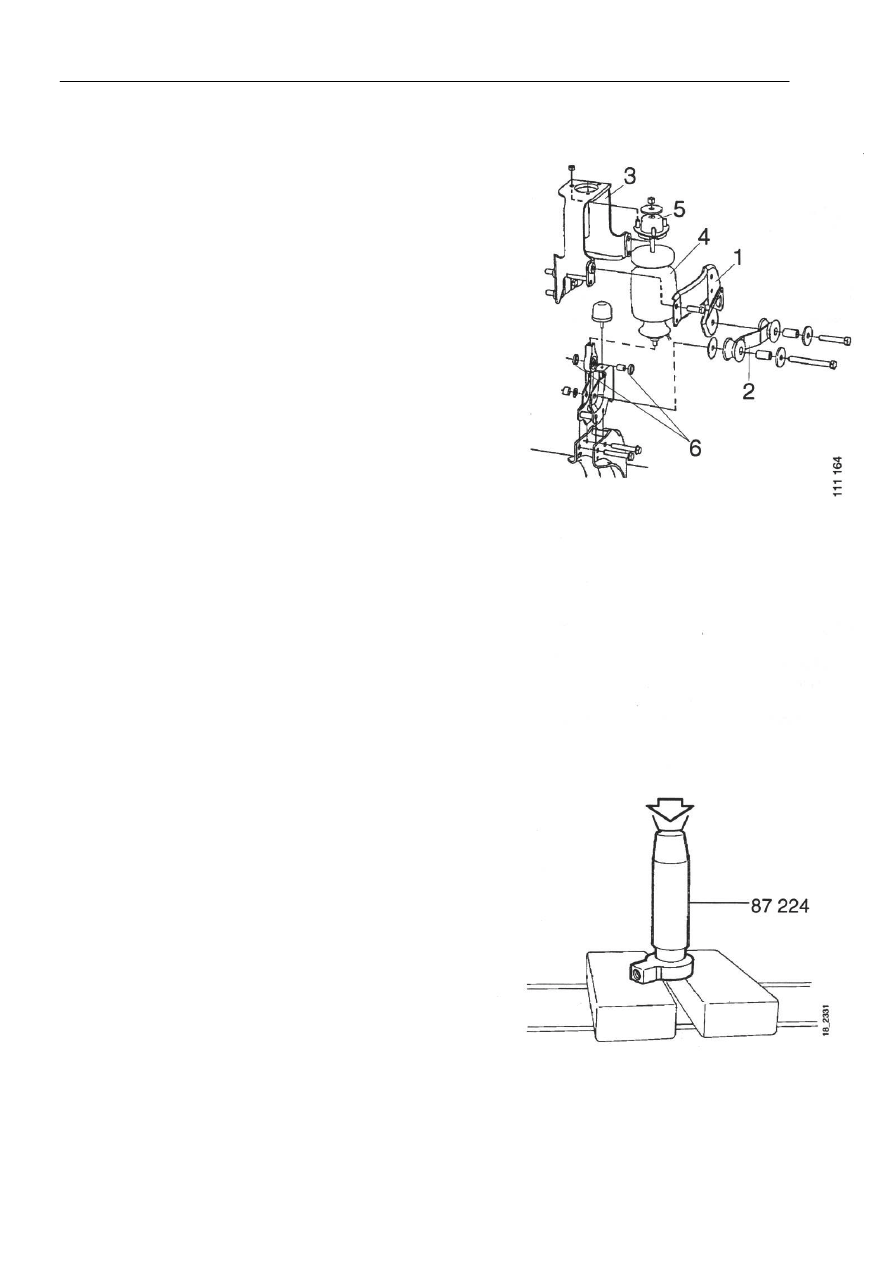

Демонтаж пневматических опор и амортизаторов


3

Отсоединить воздушный шланг от пневматической
опоры.


4

Отсоединить наружную монтажную панель 1 и
кронштейн 2. Необходимо также снять
уравнительный клапан, располагающийся на левой
стороне.


5

Отсоединить кронштейн 3 и опору 4 от кабины.


6

Заметить положение воздушного соединения в
кронштейне и снять опору.


7

Заменить резиновый конус 5 при необходимости.


8

Разделить амортизатор и пневматическую опору.


9

При необходимости заменить уплотнительные
кольца на амортизаторе и пневматической опоре.













10  Извлечь шарнирную втулку из амортизатора.

11  Заменить подшипник в шарнирной втулке,

выпрессовав его и запрессовав новый. Использовать
оправку 87 224.
