Кабина грузовиков Scania. Руководство - часть 51

Капот





5



Замена капота, петель капота и втулки


1

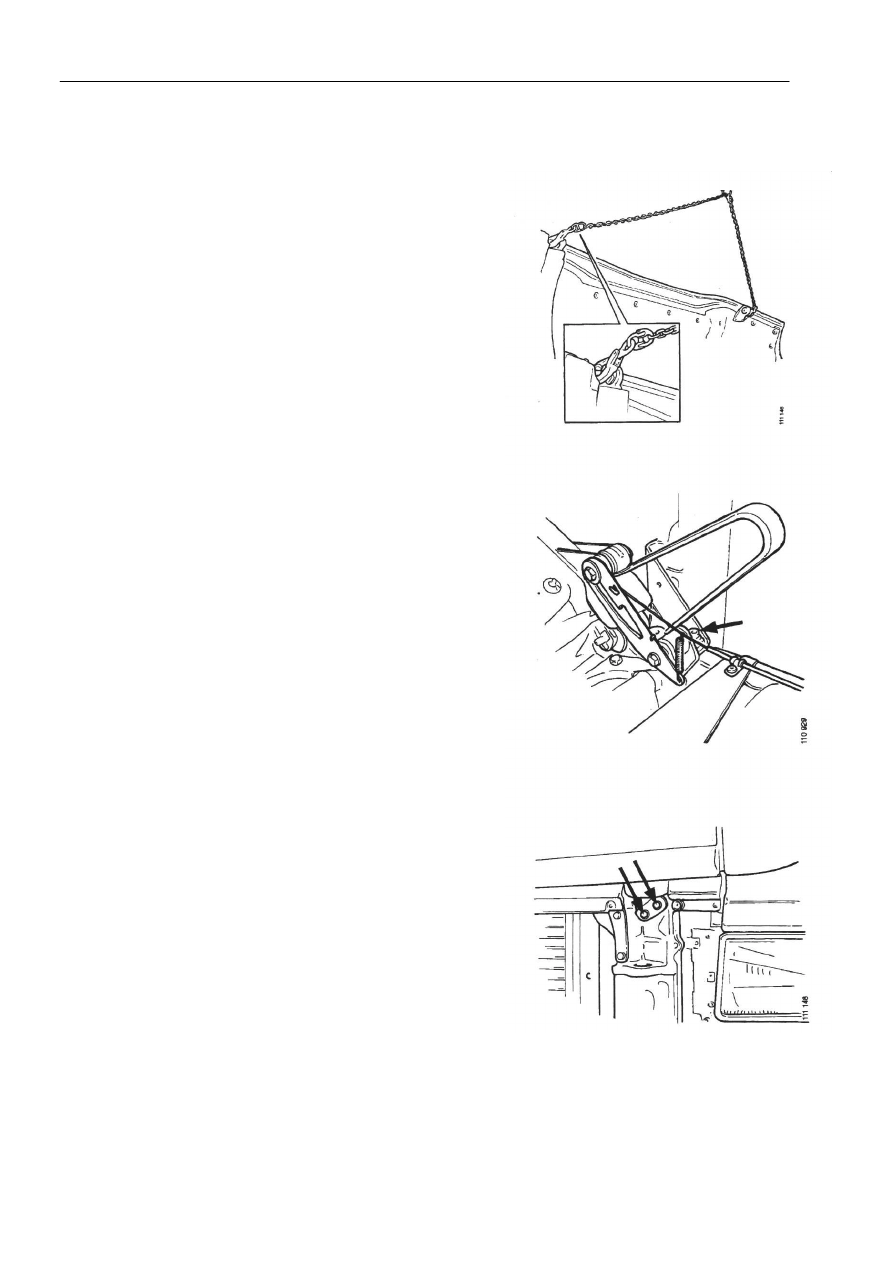

Прикрепить подъемник к капоту и поднять его
таким образом, чтобы при снятии петель капот
находился в подвешенном состоянии.















2

Отцепить пружину отпускного тросика и
отсоединить тросик от ограничителя откидывания
капота.


3

Отсоединить петли капота от рамы. Каждая петля
закреплена тремя болтами. Капот может слегка
качаться при отсоединении последнего болта.


4

Снять капот. Петли имеют удерживающие выступы,
поэтому при снятии капот необходимо сначала
сдвинуть на сантиметр вперед.

         Болт петли капота














     Болты петли капота







Капот





6


5

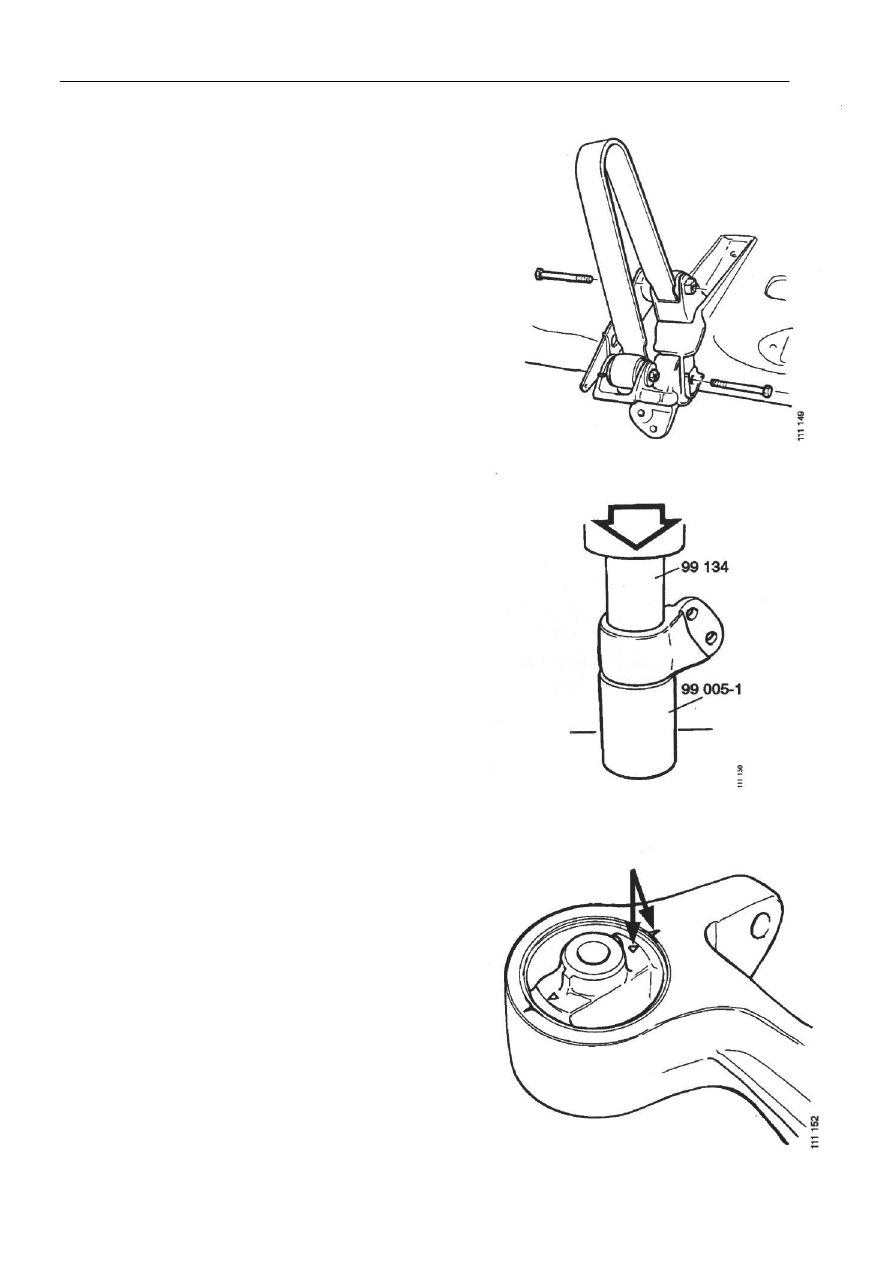

Отсоединить петли от капота.
















6

Выпрессовать втулку петли, используя оправку 99
134 и переходник толкателя 99 005-1.



















7

Расположить новую втулку так, чтобы отметки на
ней совпадали с отметками петли.














Капот





7


8

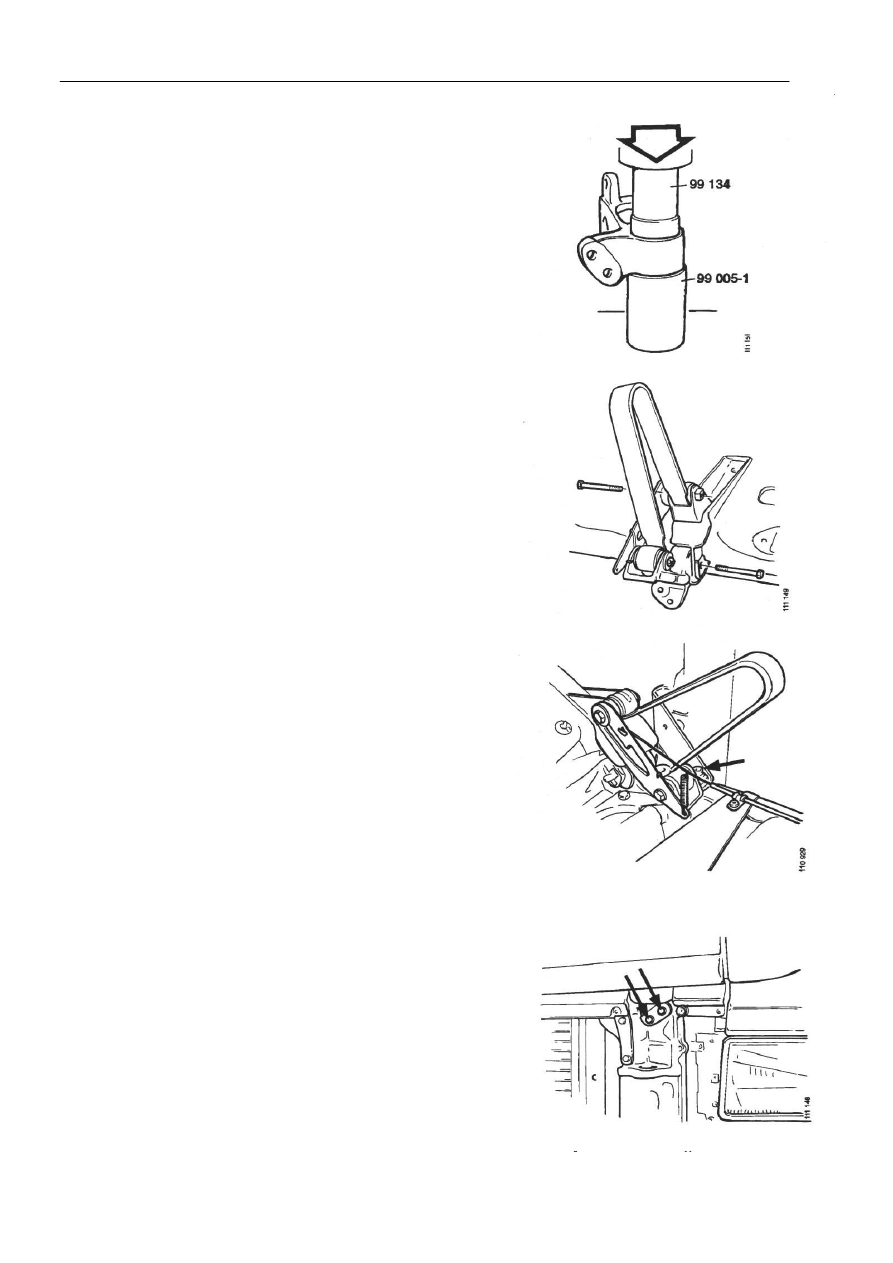

Запрессовать втулку на место, используя оправку 99
134 и переходник толкателя 99 005-1.











9

Установить петлю на капот.














10  Установить капот на место и прикрепить петли

болтами к раме. Снять подъемник.


11  Прикрепить отпускной тросик к ограничителю

откидывания капота и зацепить пружину.


12  Закрыть капот и убедиться в нормальном

функционировании замка капота.





Болт петли капота














Болты петли капота

Капот





8



Замки и тросики капота


Тросик идет от ручки на двери водителя к фитингу коллектора под нагревательным устройством.
Отсюда тросик идет к замкам, по одному с каждой стороны автомобиля.

При  замене  тросика  или  замка  должна  производиться  регулировка  тросиков  для  обеспечения
небольшой  свободы  перемещения  ручки,  когда  капот  находится  в  закрытом  положении.  В
противном случае возникает опасность неправильного закрывания замков капота.

При  замене  тросика,  соединенного  с  ручкой,  новый  тросик  должен  зацепляться  за  ручку  до
закрепления к корпусу.

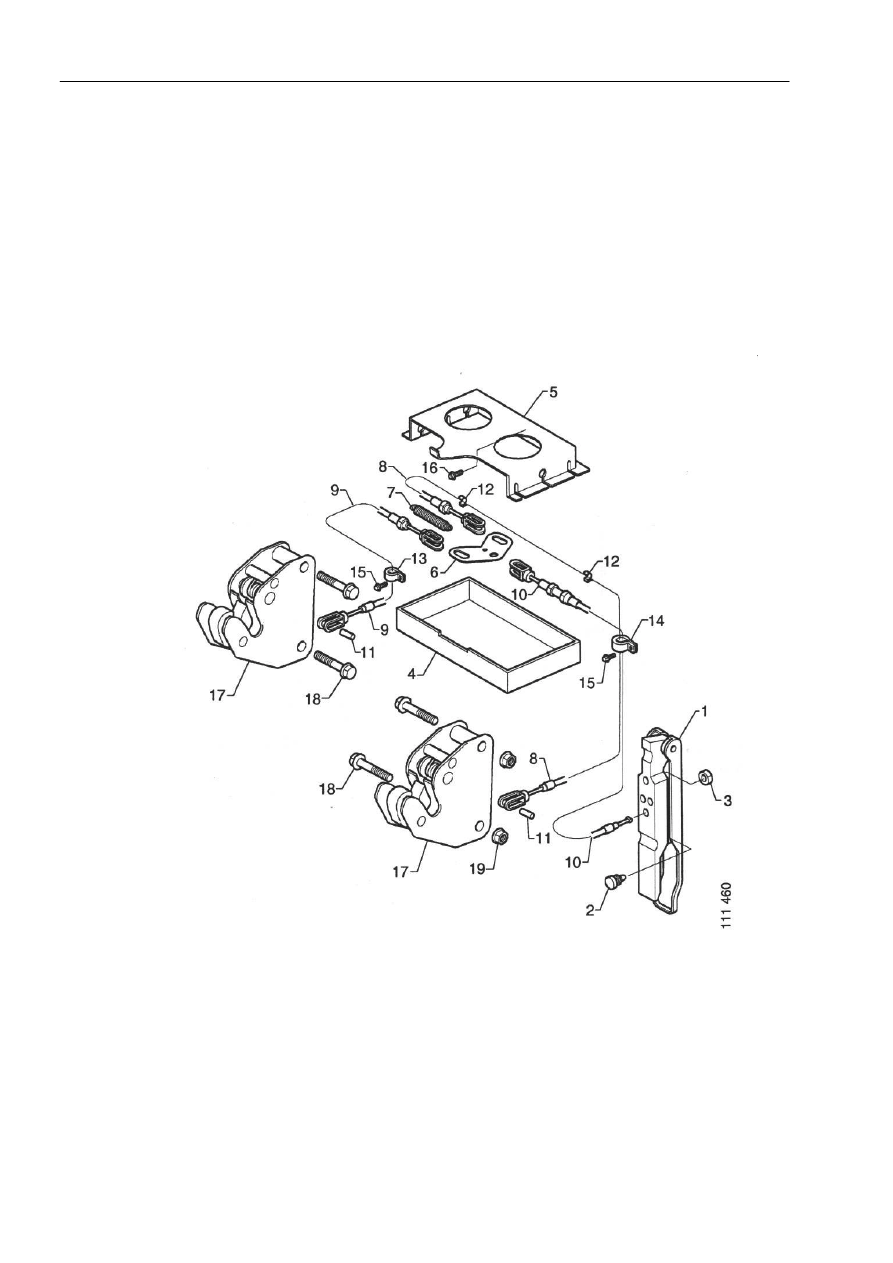

1  Ручка
2  Защитная пробка
3  Гайка
4  Крышка
5  Кронштейн
6  Пластина
7  Пружина
8  Тросик
9  Тросик

10   Тросик
11  Штифт с отверстием под шплинт
12  Хомут
13  Хомут
14  Хомут
15  Болт
16  Болт
17  Замок капота двигателя
18  Болт

   19  Гайка
