Приборная панель грузовиков Scania. Руководство - часть 5

Составные части тахографа



17:01-01



5

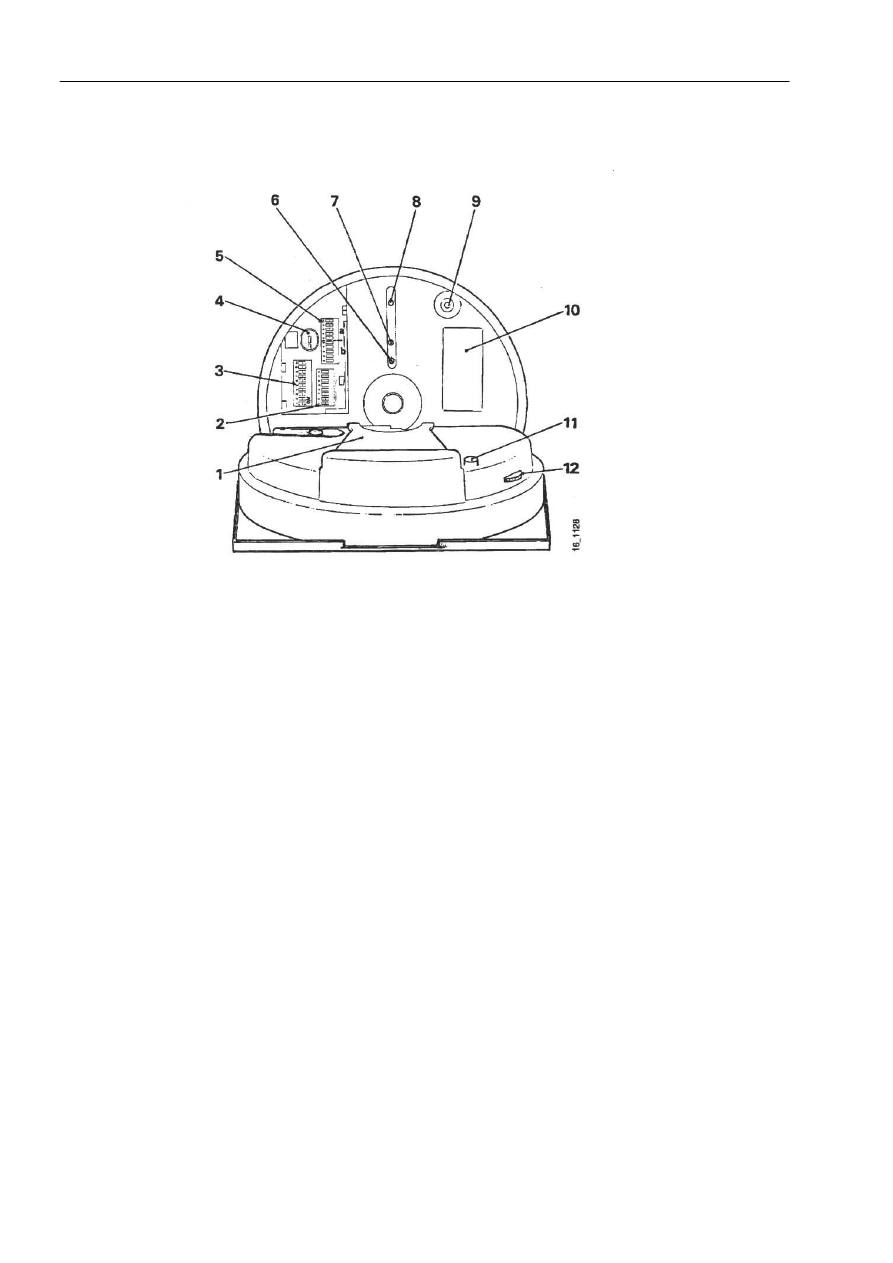

Прибор фирмы Veeder-Root (в автобусах не используется)






















1

Разделительная пластина


2

Калибровочный переключатель для счетчика скорости вращения коленчатого вала двигателя


3

Калибровочные переключатели для импульсов за километр (постоянная W)


4

Пломба


5

Калибровочные переключатели для:



•

А) сигнальной лампы высокой скорости



•

В) импульсов, скорости вращения коленчатого вала двигателя


6

Счетчик пробега


7

Счетчик временных групп


8

Счетчик скорости


9

Гнездо для штекера самопроверки прибора


10  Табличка для постоянной К

11  Лампа

12  Регулировочное колесико для часов

Импульсный датчик



17:01-01



6

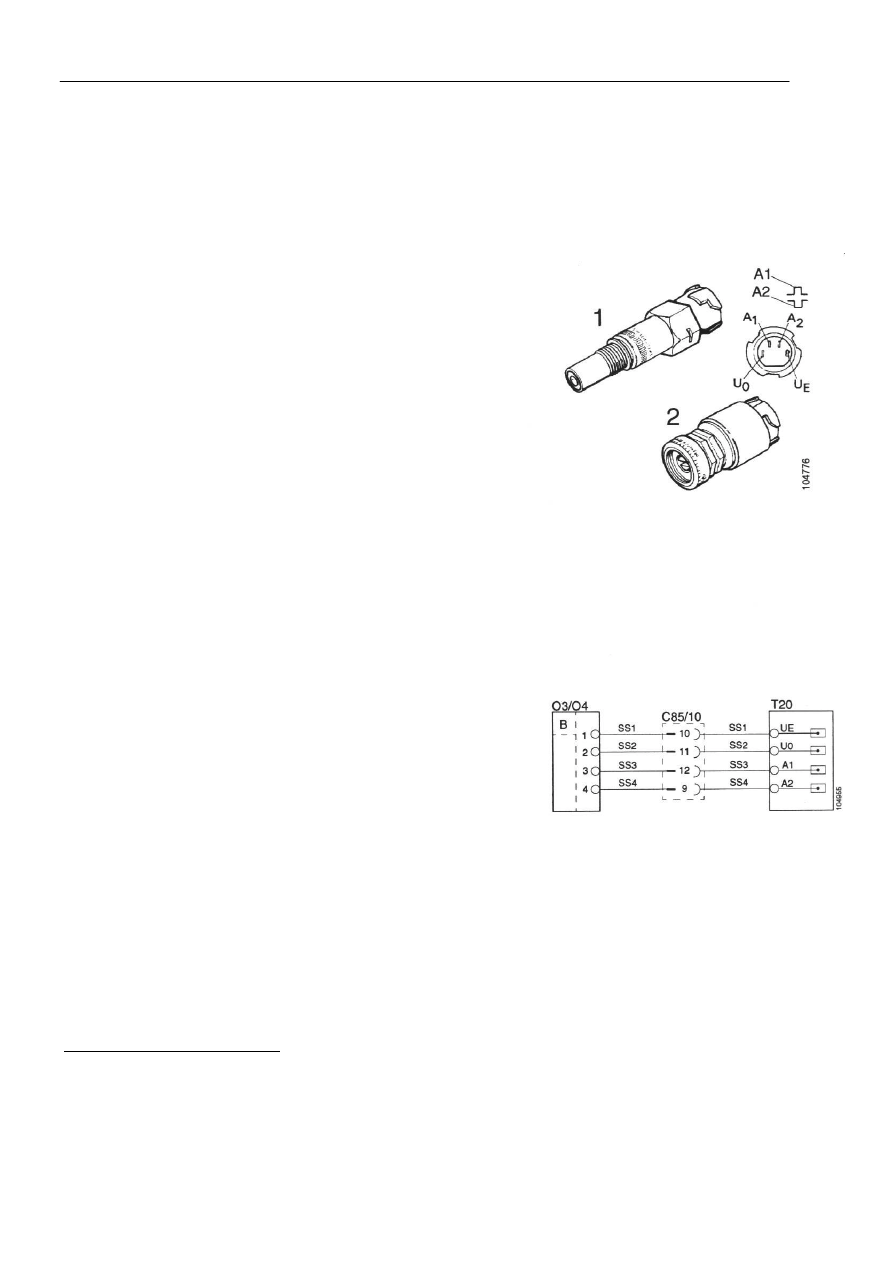

Импульсный датчик



Описание



Датчик  расположен  на  вторичном  валу  коробки
передач

1

.  Имеются  две  модификации  датчика:

индуктивный  датчик,  который  функционирует  под
воздействием  импульсного  колеса  коробки  передач,  не
будучи  с  ним  в  прямом  контакте;  и  механический
датчик,  головка  которого  вращается  синхронно  с
вторичным  валом.  Датчик  генерирует  импульсы
постоянного тока на тахограф.

Импульсный  датчик  имеет  два  сигнальных  выхода,  А1
и  А2.  Тахограф  способен  регистрировать  скорость  и
пройденное  расстояние  с  помощью  только  одного
сигнала.  Однако,  двойной  сигнал  обеспечивает  более
надежное функционирование.

1  Датчик с индуктивным считыванием

параметров

2  Датчик  с  механическим  считыванием

параметров

Напряжение  приблизительно  7  В  направляется  от
тахографа  к  полюсу  импульсного  датчика  U

E

(+).

Кабель,  идущий  от  соединения  тахографа  В2
("желтый"2) к датчику U

0

(-), соединяет датчик с землей.

Когда  датчик  испытывает  воздействие,  параметры
напряжения варьируются в диапазоне 0-7 В на выходах
А1  и  А2.  Поскольку  выходы  "включаются"  друг
относительно  друга,  на  одном  из  них  всегда  имеется
высокое напряжение, а на другом низкое.


Подключение импульсного датчика к
тахографу/спидометру. Разъем С85
имеется в наличие не на всех
автомобилях.








1

 На автомобилях, оборудованных коробкой передач GA750R/GA751R/GA752R, датчик располагается на заднем мосту

и представляет собой устройство типа 1 согласно рисунку.

Тахограф



17:01-01



7



Тахограф



Диагностика неисправностей



Прибор фирмы Veeder-Root, самодиагностика




Ленты самописца тахографа

Индикация неисправности 1




Игла для регистрации скорости поднимается и опускается в непрерывном режиме.

Тахограф воспринимает это как отсутствие подсоединения импульсного датчика.


Импульсный датчик


Проверки

Необходимо проверить целостность импульсного датчика и правильность его подключения.

























Диагностика неисправностей



17:01-01



8



Прибор фирмы Kienzle, самодиагностика



Ленты самописца тахографа

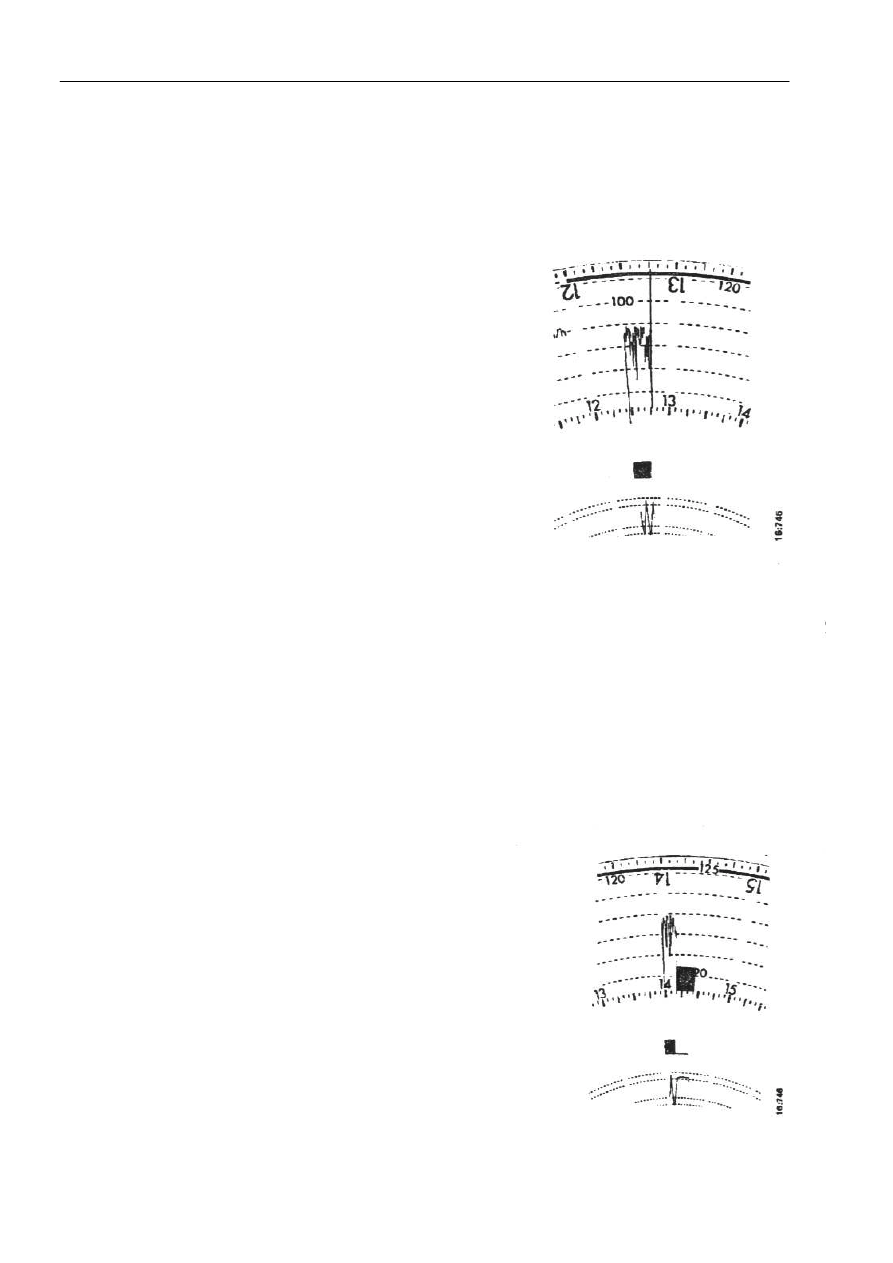

Изображение положения иглы самописца 1

Падение напряжения (изображение
положения иглы самописца 1)


При

перебое

подачи

электропитания

прибор

прекращает  функционировать.  При  возобновлении
подачи  электропитания  спидометр  и  игла  самописца
осуществляют полное перемещение и возвращаются на
ноль.

Условия:  в  тахограф  должна  быть  вставлена  одна  (или
две) ленты, после чего крышка должна быть закрыта.

Перебой  подачи  электропитания  регистрируется  на
ленте тахографа в виде перемещения иглы самописца.

Тахограф регистрирует падение

 напряжения

Разрыв  в  цепи  датчика  скорости
(изображение

положения

иглы

самописца 2)


Этот  тип  неисправности  характеризуется  ритмичным
подрагиванием  иглы  спидометра  и  иглы  тахографа  в
нижнем  диапазоне  измерения.  Игла  подскакивает  и
осуществляет

перемещение

приблизительно

соответствующее 30 км/ч через каждые восемь секунд.

Изображение положения иглы

самописца 2

Это  может  происходить  в  двух  случаях  и  означать  две
незначительно

отличающиеся

разновидности

неисправностей:


•

Происходит  только  в  тот  момент,  когда  автомобиль
находится

в

неподвижном

положении.

Это

свидетельствует  о  пробое  в  одном  из  двух  кабелей,
ведущих от датчика;


•

Происходит  в  процессе  движения  автомобиля,  а
также  в  тот  момент,  когда  автомобиль  находится  в
неподвижном  положении,  и  свидетельствует  о
пробое в обоих кабелях, ведущих от датчика.



Тахограф регистрирует разрыв в

цепи датчика скорости
