Кронштейн рамы, кабины типа Т



05:05-05

Швеция



49



Кронштейн рамы, кабины типа Р и R



ПРЕДУПРЕЖДЕНИЕ!  Необходимо всегда
осуществлять откидывание кабины до тех пор, пока она
не пройдет точку равновесия, и не достигнет конечного
положения.





Необходимо установить клапан переключения в нижнее
положение откидывания назад, когда кабина поднята
вверх.





Работая под кабиной, необходимо всегда использовать
опорную стойку кабины.

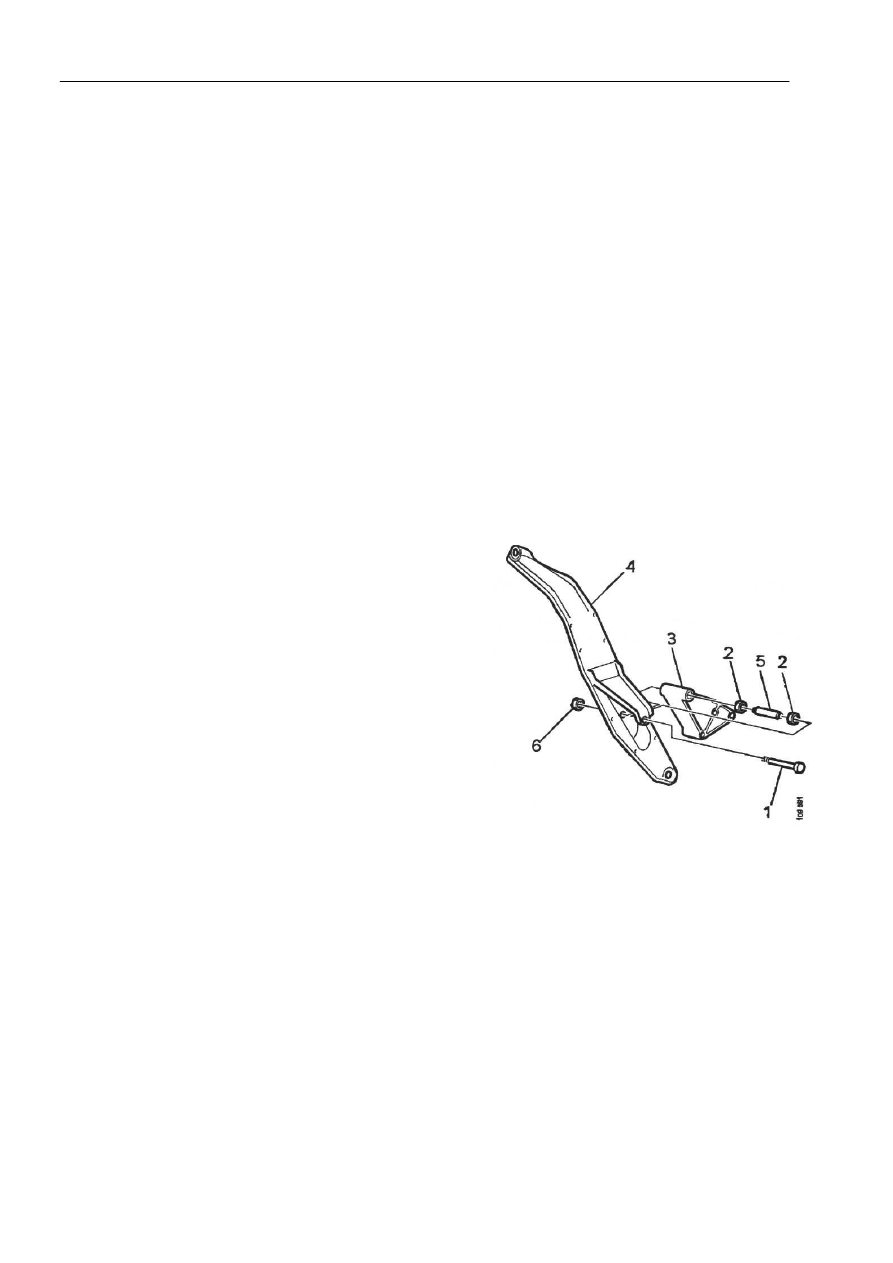

Замена шаровых шарниров в переднем
кронштейне рамы


1

Извлечь болт 1, удерживающий вертикальную
стойку.


2

Вынуть два шариковых подшипника 2.


3

Установить два новых шариковых подшипника 2.


4

Установить на место вертикальную стойку.







1

Болт

2

Шариковый подшипник

3

Передний кронштейн рамы

4

Вертикальная стойка

5

Распорное кольцо

6

Гайка












Кронштейн рамы, кабины типа Т



05:05-05

Швеция



50

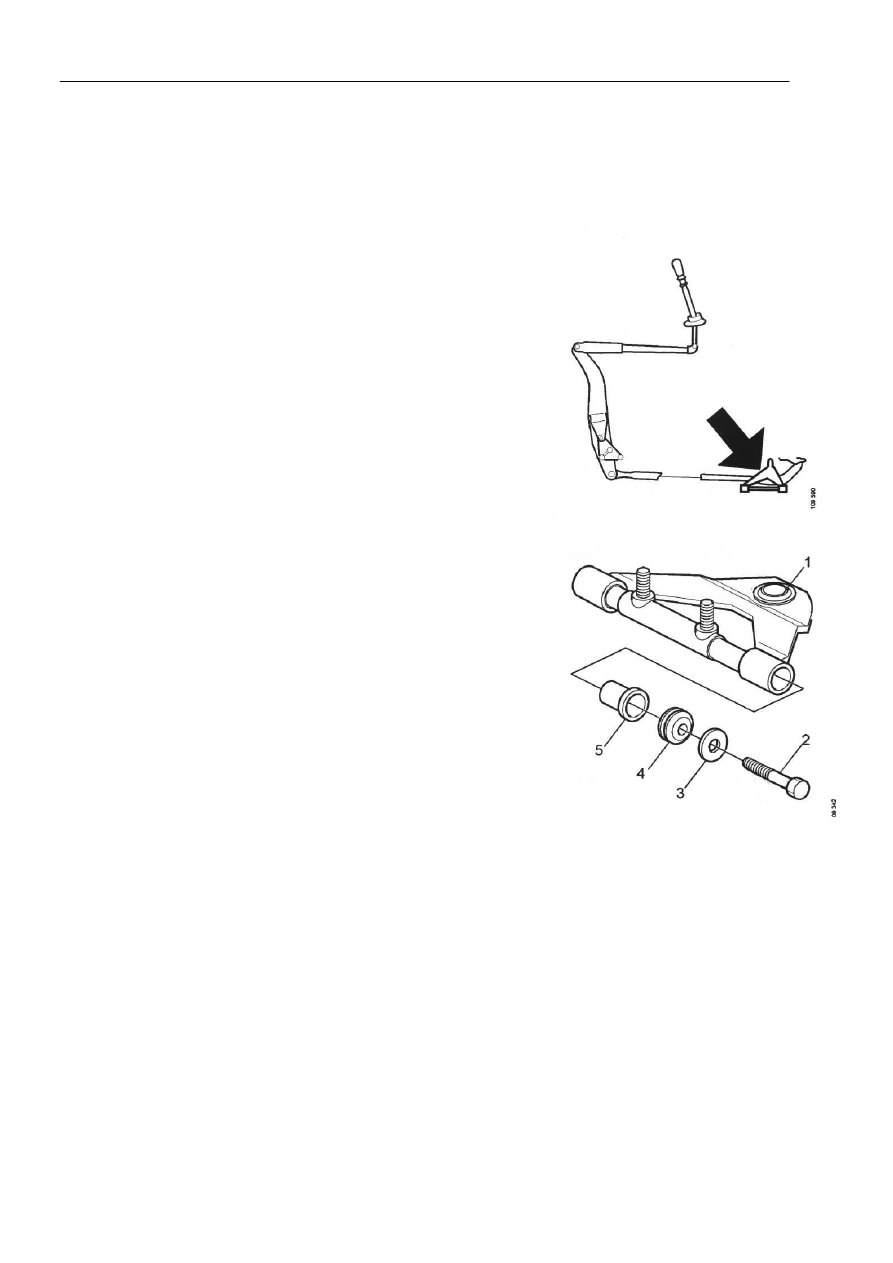

Замена шарового шарнира и треугольного кронштейна


Треугольный кронштейн и его шаровой шарнир
подлежат замене в виде узла в сборе (в паре).










5

Извлечь верхний шаровой шарнир 1 из штанги
механизма переключения передач.


6

Вынуть болты 2.


7

Вынуть шайбы 3 и втулки 4 и 5.


8

Извлечь треугольный кронштейн из автомобиля.


9

Установить новый треугольный кронштейн 1 с
шаровым шарниром в автомобиль.


10

Установить на место шайбы 3, втулки 4 и 5, а также
болты 2.


11

Вставить верхний шаровой шарнир 1 в штангу
механизма переключения передач.


12

Осуществить проверку положения рычага
переключения передач, смотри пункт "Регулировка
рычажного механизма, кабины типа Р и R".

1

Шаровой шарнир

2

Болт

3

Шайба

4

Резиновая втулка

5

Пластиковая втулка












Кронштейн рамы, кабины типа Т



05:05-05

Швеция



51

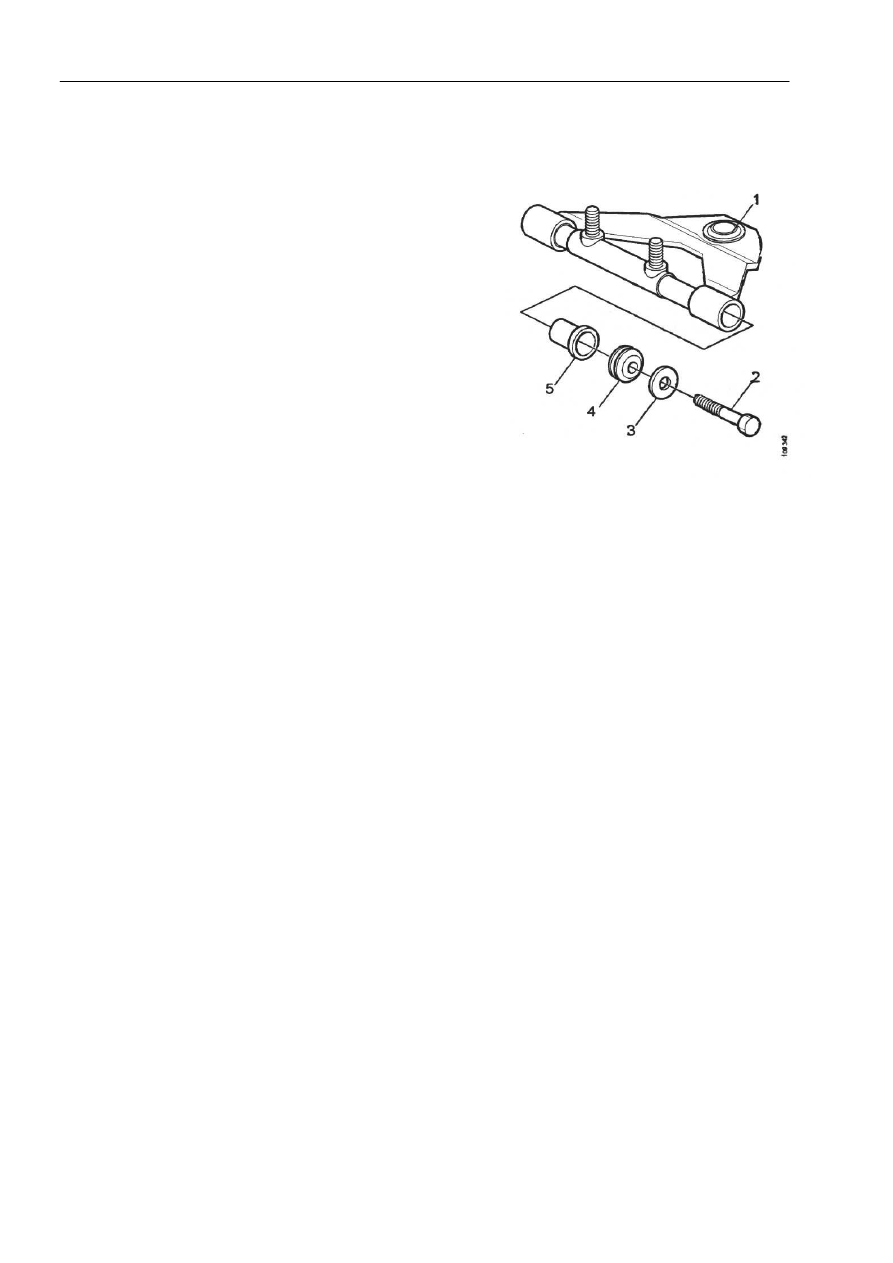

Замена втулок треугольного кронштейна


1

Извлечь два болта 2.


2

Вынуть шайбы 3, резиновую втулку 4 и
пластиковую втулку 5.


3

Установить новые детали и затянуть их.










1  Шаровой шарнир
2  Болт
3  Шайба
4  Резиновая втулка
5  Пластиковая втулка





























Спецификации



05:05-05

Швеция



52

Спецификации



Регулировка рычага переключения передач



Длины рычага переключения передач



Кабины типа Р и R, модели с левым рулем  .............................  310+/-2 мм
Кабина типа Р, модели с правым рулем ...................................  303+/-2 мм
Кабина типа R, модели с правым рулем  ..................................  310+/-2 мм
Кабины типа Р и R, шарнирный рычаг переключения
передач, модели с левым рулем, модели с правым рулем ......  310+/-2 мм
Кабина типа Т, модели с левым рулем, модели с правым рулем  625+/-2 мм


Регулировка рычажного механизма, кабины типа Р и R





Базовая поперечная регулировка реактивной штанги.............   160 мм
Поперечная регулировка, крутящий момент затяжки контргаек 30+/-5 Нм



Регулировка рычажного механизма, кабина типа Т


Базовая поперечная регулировка реактивной штанги.............   640 мм
Поперечная регулировка, крутящий момент затяжки контргаек 30+/-5 Нм



Рукоятка рычага переключения передач с переключателем диапазонов



Контрящая втулка, шарнирный рычаг переключения передач, кабины типа Р и R


Расстояние между шарниром и верхом гайки..........................  179

+/-

2 мм



Крутящий момент затяжки



Контргайка рукоятки рычага переключения передач .............  40+/-6 Нм



Рычажно-тяговый механизм



Распорные кольца на нижней штанге механизма переключения передач кабины типа Т должны
быть смазаны консистентной смазкой, часть № 814240.


Крутящий момент затяжки, кабины типа Р и R


Шаровой шарнир штанги механизма переключения передач в раме,
пружинная шайба и болт ............................................................  20 Нм



Специальные инструменты



Номер

Наименование

Показан на   Панель





странице

инструментов

99 333

Съемник

37, 40, 41

С1

587 699

Приспособление для круглых 23

-



штифтов и втулки
