Механизм переключения передач грузовиков Scania. Руководство - часть 11

Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



41


3

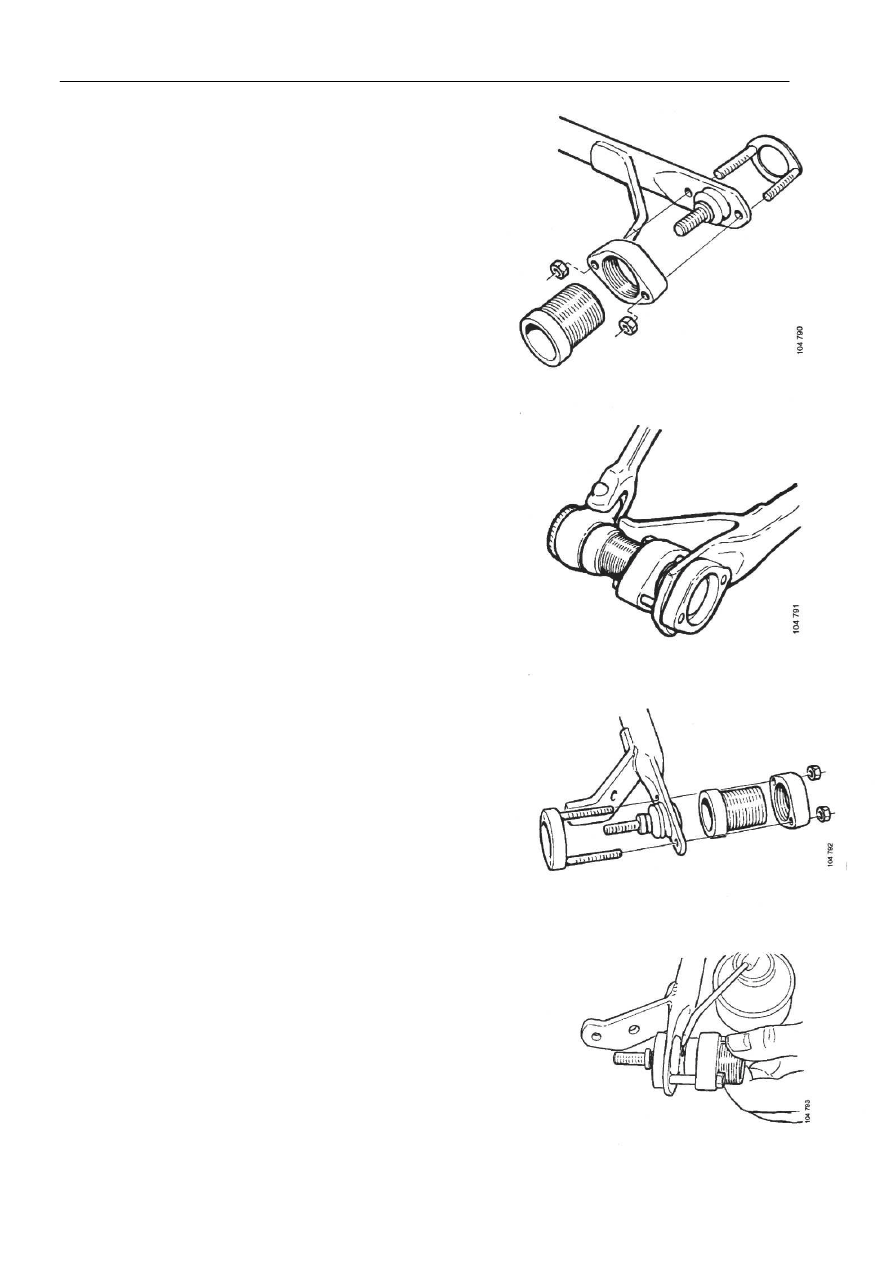

Установить съемник 99 333, как это показано на
рисунке. Смазать резьбу болтов приспособления.

















4

Выпрессовать шаровой шарнир. Данную операцию
облегчит использование съемной рукоятки с
шарнирным соединением.











5

Перевернуть и установить съемник 99 333, как это
показано на рисунке.









6

Осуществить смазку поверхности съемника,
контактирующей с шаровым шарниром.









Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



42


7

Запрессовать на место новый шаровой шарнир.











8

Закрепить шаровой шарнир пружинной шайбой и
двумя самонарезающими болтами. Затянуть болты с
крутящим моментом затяжки 20 Нм.









9

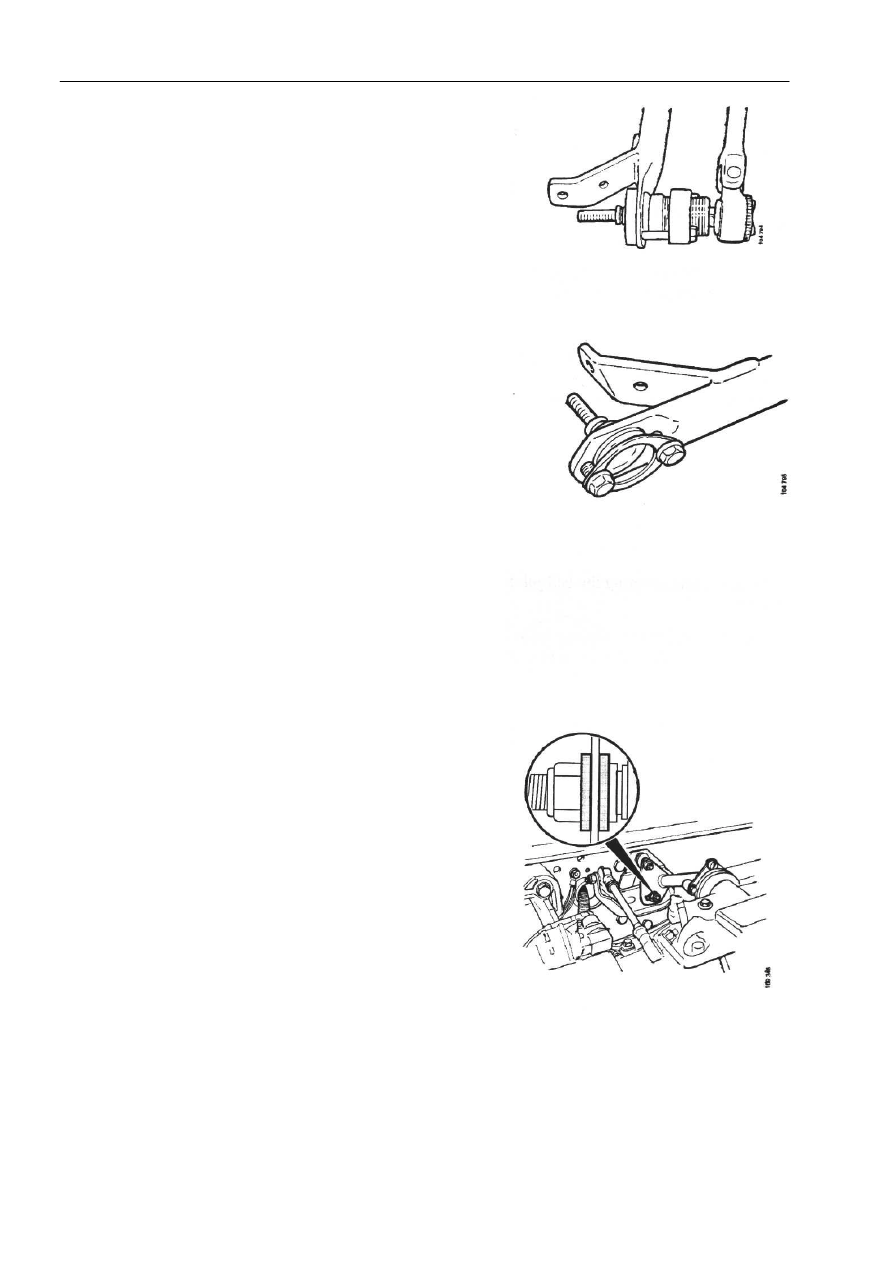

Установить шарниры, которые были сняты со тяги
механизма переключения передач.








Примечание: При установке заднего шарового
шарнира по обеим сторонам регулировочного паза
штанги механизма переключения передач должны
устанавливаться шайбы толщиной 4 мм.


10

Осуществить проверку продольной регулировки
рычага переключения передач, смотри пункт
"Продольная проверка и регулировка, кабины типа
Р и R".











Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



43


Замена шарового шарнира реактивной тяги


ПРЕДУПРЕЖДЕНИЕ! Необходимо всегда
осуществлять откидывание кабины до тех пор, пока она
не пройдет точку равновесия, и не достигнет конечного
положения.





Необходимо установить клапан переключения в нижнее
положение откидывания назад, когда кабина поднята
вверх.





Работая под кабиной, необходимо всегда использовать

опорную стойку кабины.




1

Отвернуть контргайку, фиксирующую
соответствующий шаровой шарнир.


2

Вынуть рассматриваемый шаровой шарнир из его
кронштейна, используя торцевой ключ и гаечный
ключ.


3

Отвернуть шаровой шарнир.


4

Установить новый шаровой шарнир и затянуть
контргайку.


5

Осуществить проверку поперечного хода, смотри
пункт "Поперечная проверка и регулировка, кабины
типа Р и R".





















Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



44



Замена штанги механизма переключения передач в коробке передач


ПРЕДУПРЕЖДЕНИЕ!  Необходимо всегда
осуществлять откидывание кабины до тех пор, пока она
не пройдет точку равновесия, и не достигнет конечного
положения.





Необходимо установить клапан переключения в нижнее
положение откидывания назад, когда кабина поднята
вверх.





Работая под кабиной, необходимо всегда использовать
опорную стойку кабины.



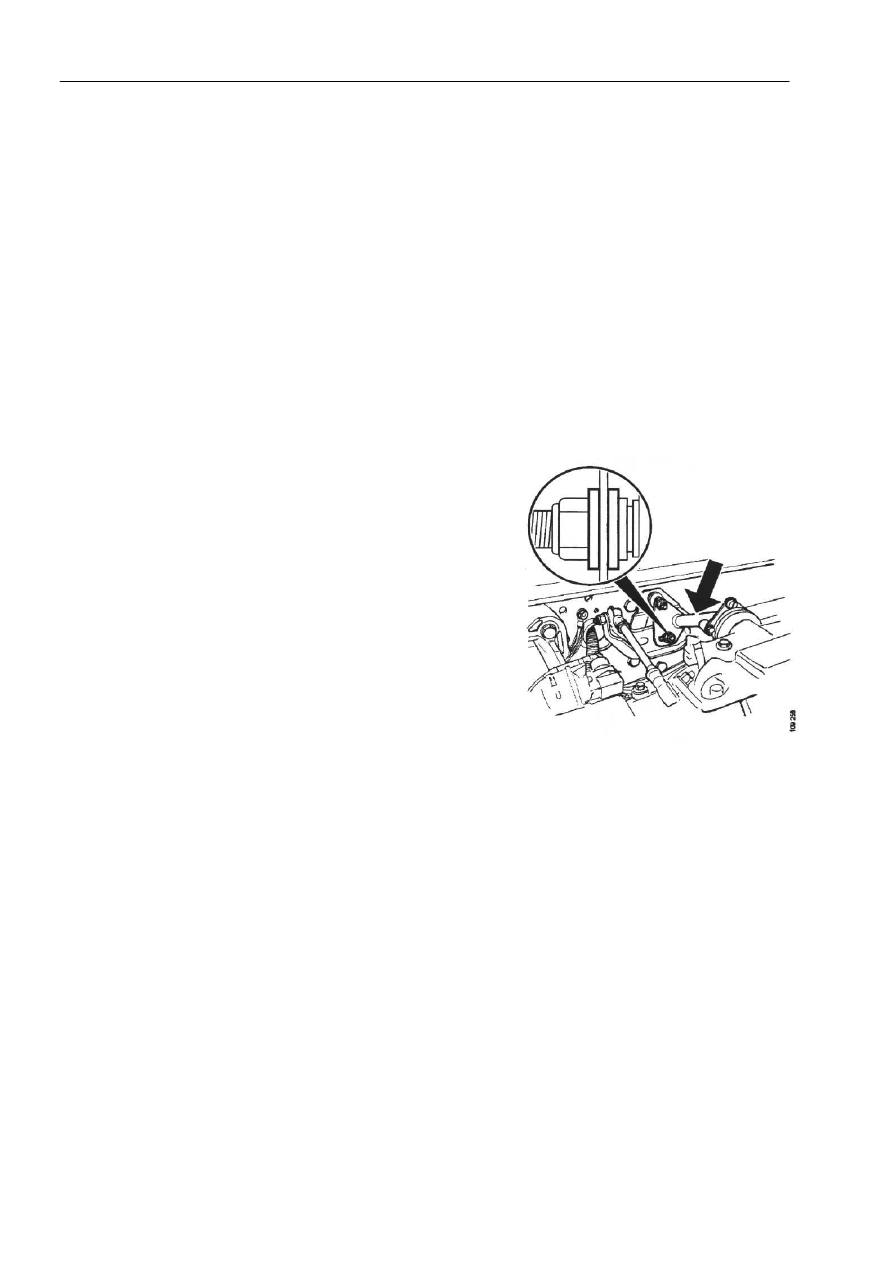

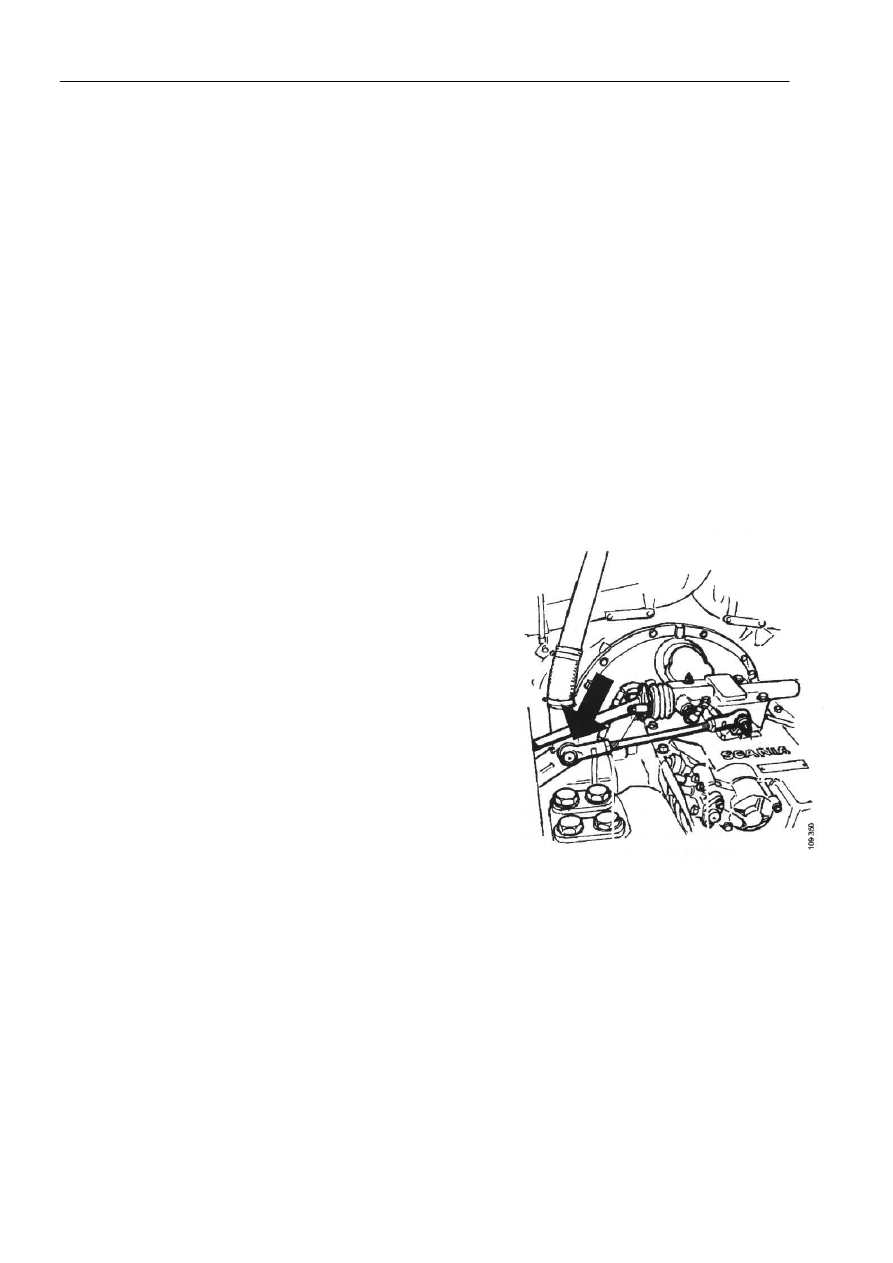

Отвернуть гайку шарового шарнира, используя
торцевой ключ и гаечный ключ.

После замены штанги механизма переключения передач
необходимо осуществить проверку и регулировку
положения рычага переключения передач, смотри пункт
"Регулировка рычажного механизма, кабины типа Р и
R".


Примечание: При установке с обеих сторон
регулировочного паза штанги механизма переключения
передач, должны быть установлены шайбы толщиной 4
мм.
