Механизм переключения передач грузовиков Scania. Руководство - часть 9

Узел рычага переключения передач кабины типа P и R



05:05-05

Швеция



33


Замена чехла


При замене чехла 7 важно следить за тем, чтобы новый
чехол был правильно установлен.

1

Снять чехол, стянув его вниз.


2

Установить новый чехол.


Примечание: Натянуть новый чехол вверх как можно

выше.
















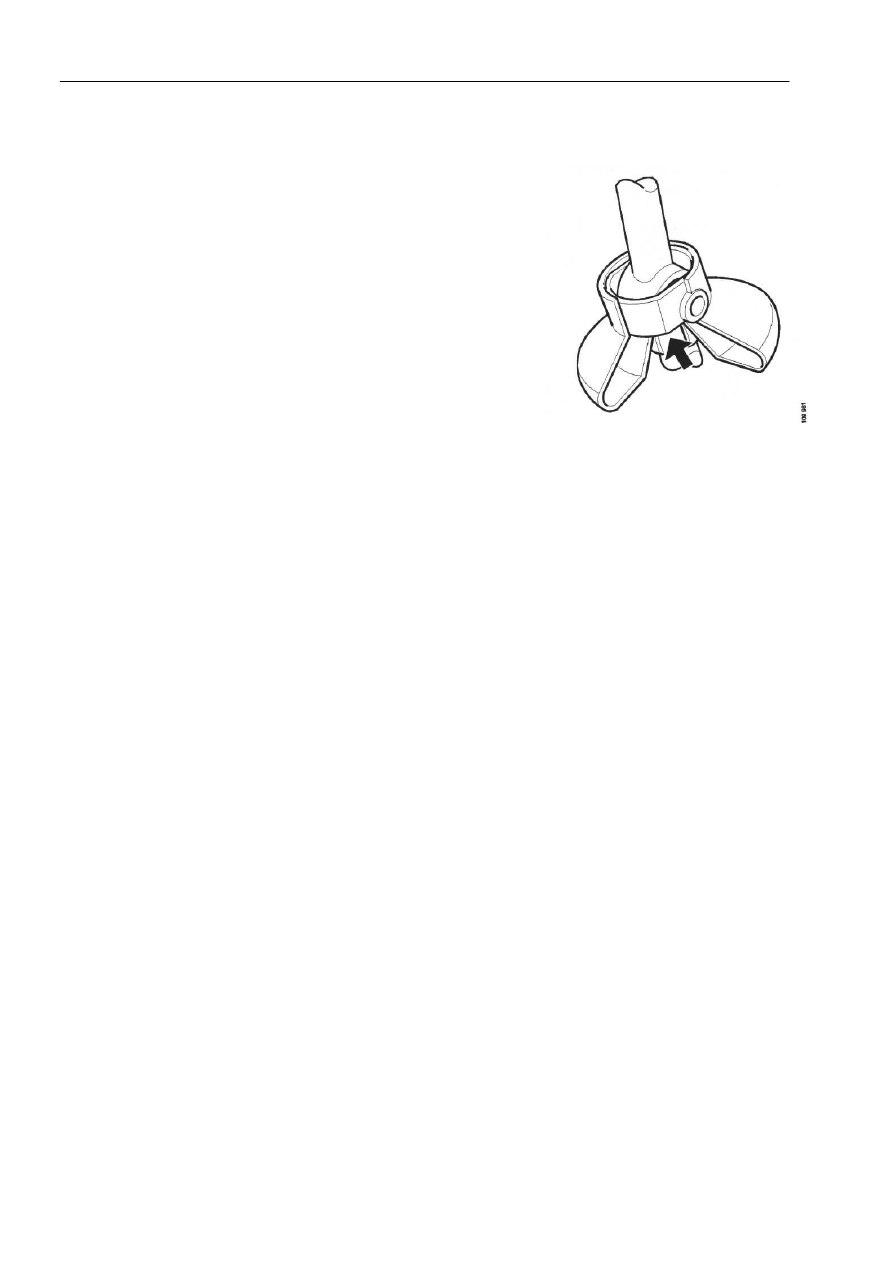

Установка подшипников между
рычагом переключения передач и
соединительным рычагом


1

Осуществить сборку рычага переключения передач
и соединительного рычага. Запрессовать
подшипники на место, используя соответствующую
втулку.


Примечание: Необходимо убедиться в правильности
расположения соединительного рычага. Подшипник
должен располагаться впритык к наружной стороне
соединительного рычага. В подшипнике не должно
быть поперечного люфта.










Узел рычага переключения передач кабины типа P и R



05:05-05

Швеция



34



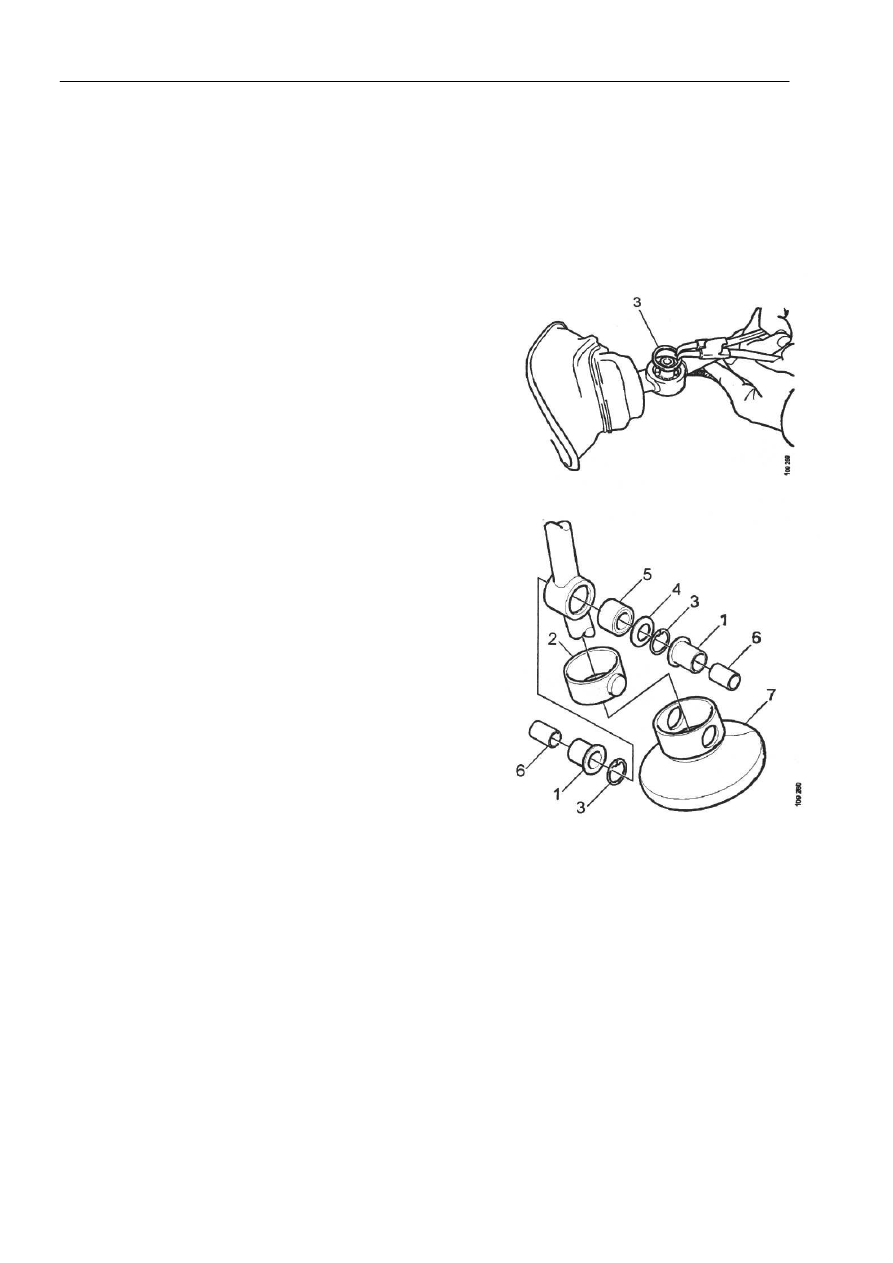

Замена шарикового подшипника в проходной втулке кабины


1

Вынуть распорное кольцо 2 и уплотнения 1.


2

Вынуть удерживающее кольцо 3.















3

Вынуть пружинную шайбу 4.


4

Вынуть шариковый подшипник 5 и распорные
кольца 6.


5

Напрессовать два новых распорных кольца 6 на
новый подшипник 5.


6

Установить шариковый подшипник. Следить за
тем, чтобы он был уплотнен консистентной смазкой
для шасси.


7

Установить на место пружинную шайбу 4.


8

Установить на место удерживающее кольцо 3.


9

Установить на место уплотнения 1 и распорное
кольцо 2.

1  Уплотнение
2  Распорное кольцо
3  Стопорное кольцо
4  Пружинная шайба
5  Шариковый подшипник
6  Распорное кольцо
7  Чехол








Узел рычага переключения передач кабины типа P и R



05:05-05

Швеция



35



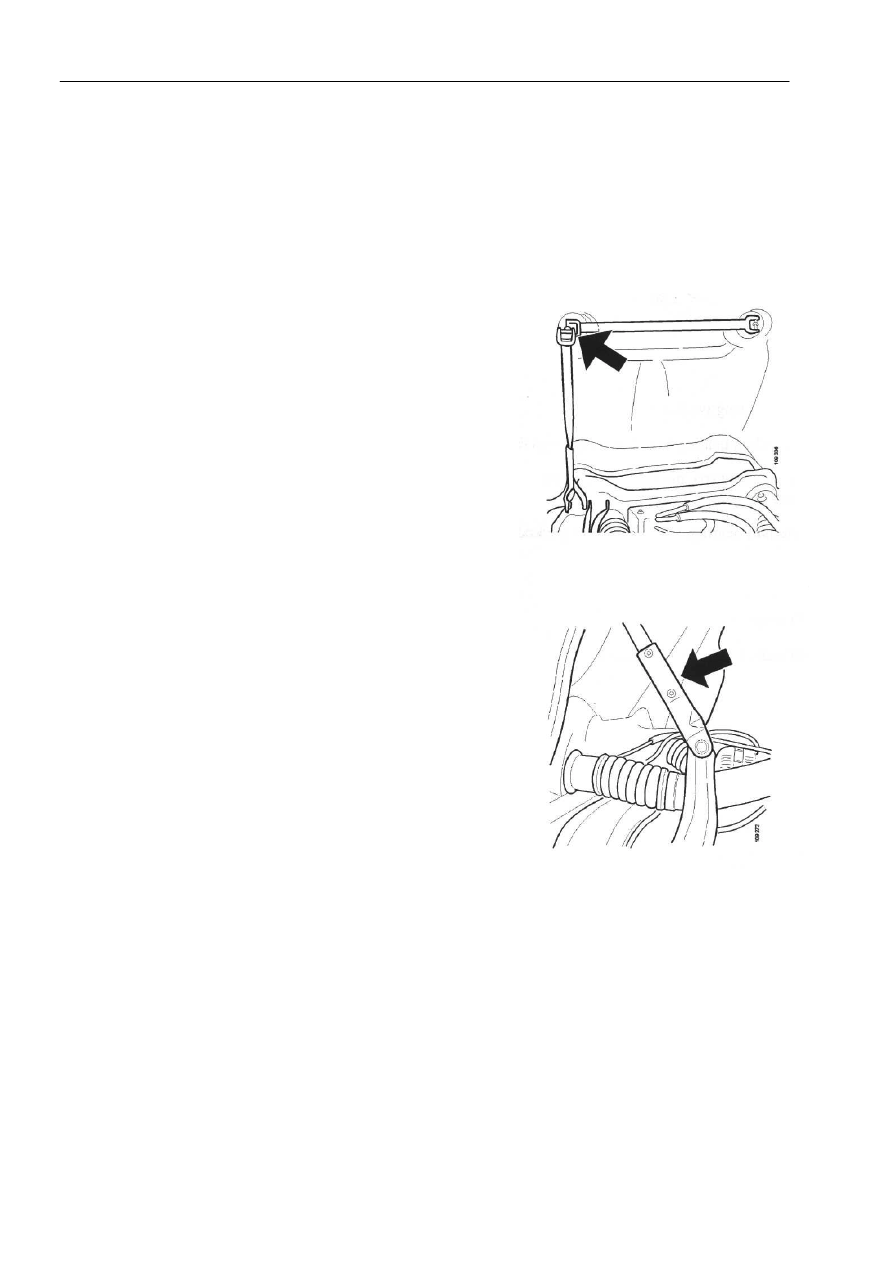

Установка узла рычага переключения передач


1

Вставить рычаг переключения передач через
проходную втулку внутрь кабины.


2

Вставить болт через подшипник рычага
переключения передач в проходной втулке кабины.


3

Только для моделей с правым рулем:



Полностью свинтить вместе рычажный механизм
на левой стороне. Затем слегка ослабить его
(минимум 90

°

 и максимум 450

°

) так, чтобы резьба

проворачивалась. Вставить болт в подшипник на
левой стороне.








Кабины типа Р и R, модели с
правым рулем


4

Установить на место кронштейн продольного хода
и шаровой шарнир поперечного хода.








5

Откинуть кабину назад вниз.


6

Осуществить сборку разъема и установить чехлы на
место.


7

Осуществить проверку продольного и поперечного
положения рычага переключения передач, смотри
пункт "Регулировка рычажного механизма, кабины
типа Р и R".




Узел рычага переключения передач кабины типа Т



05:05-05

Швеция



36



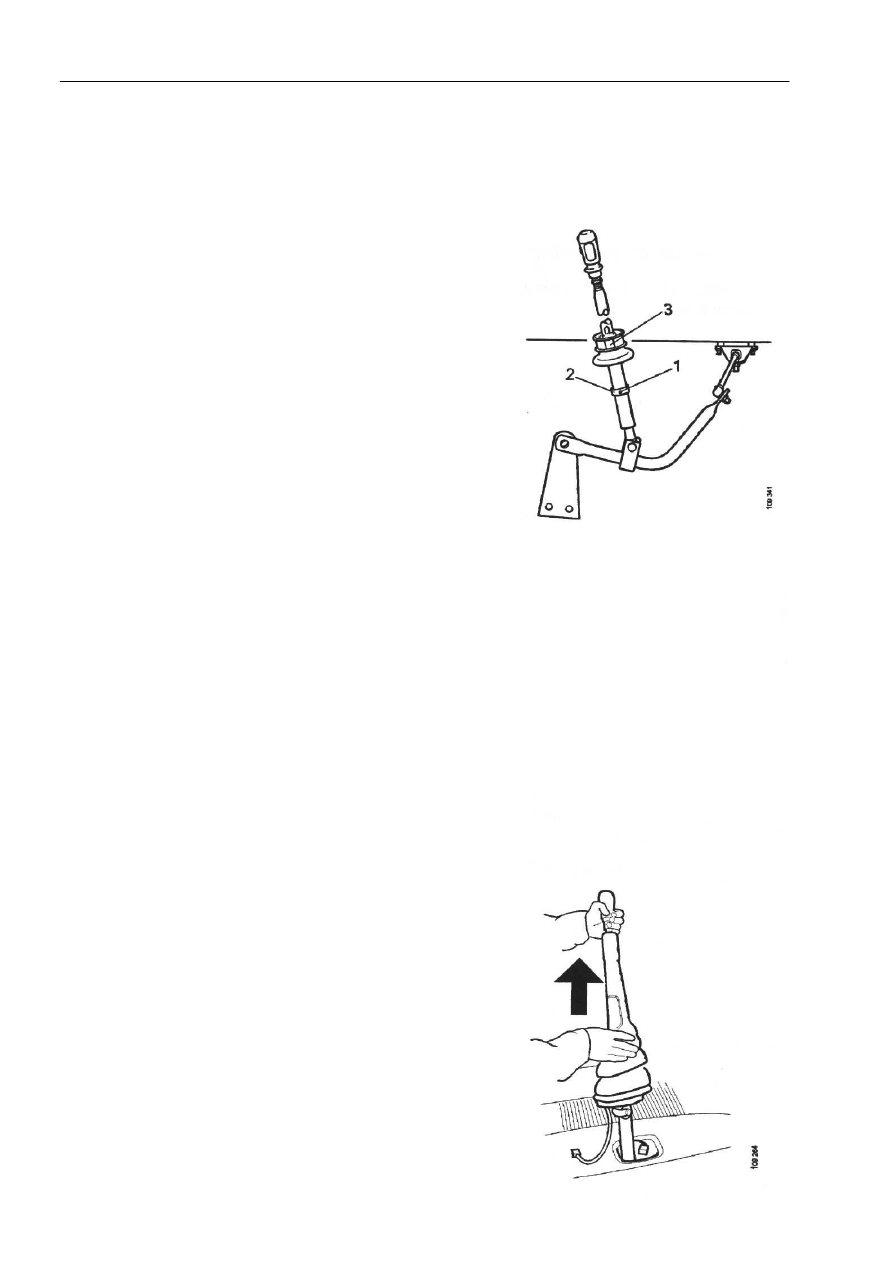

Узел рычага переключения передач, кабина типа Т



Снятие узла рычага переключения
передач


1

Стравить воздух из подвески кабины.


2

Извлечь пружинный штифт 1 и вынуть втулку 2.


3

Отвернуть и извлечь болт 3, который проходит
через рычаг переключения передач и проходную
втулку кабины. Отворачивать болт необходимо
снизу.








1

Пружинный штифт

2

Втулка

3

Болт



Примечание: С помощью ножа сделать надрез в
звукопоглощающем материале для обеспечения
извлечения болта.


4

Подняться в кабину и снять чехол рычага
переключения передач.


5

Разомкнуть разъем внизу у пола.






6

Извлечь узел рычага переключения передач, вынув
его вверх. Отсоединить рычаг переключения
передач от рычажного механизма, расположенного
под кабиной.
