Коробка передач GR900 грузовиков Scania. Руководство - часть 4

Механизм переключения диапазона передач



05 :02-01



13

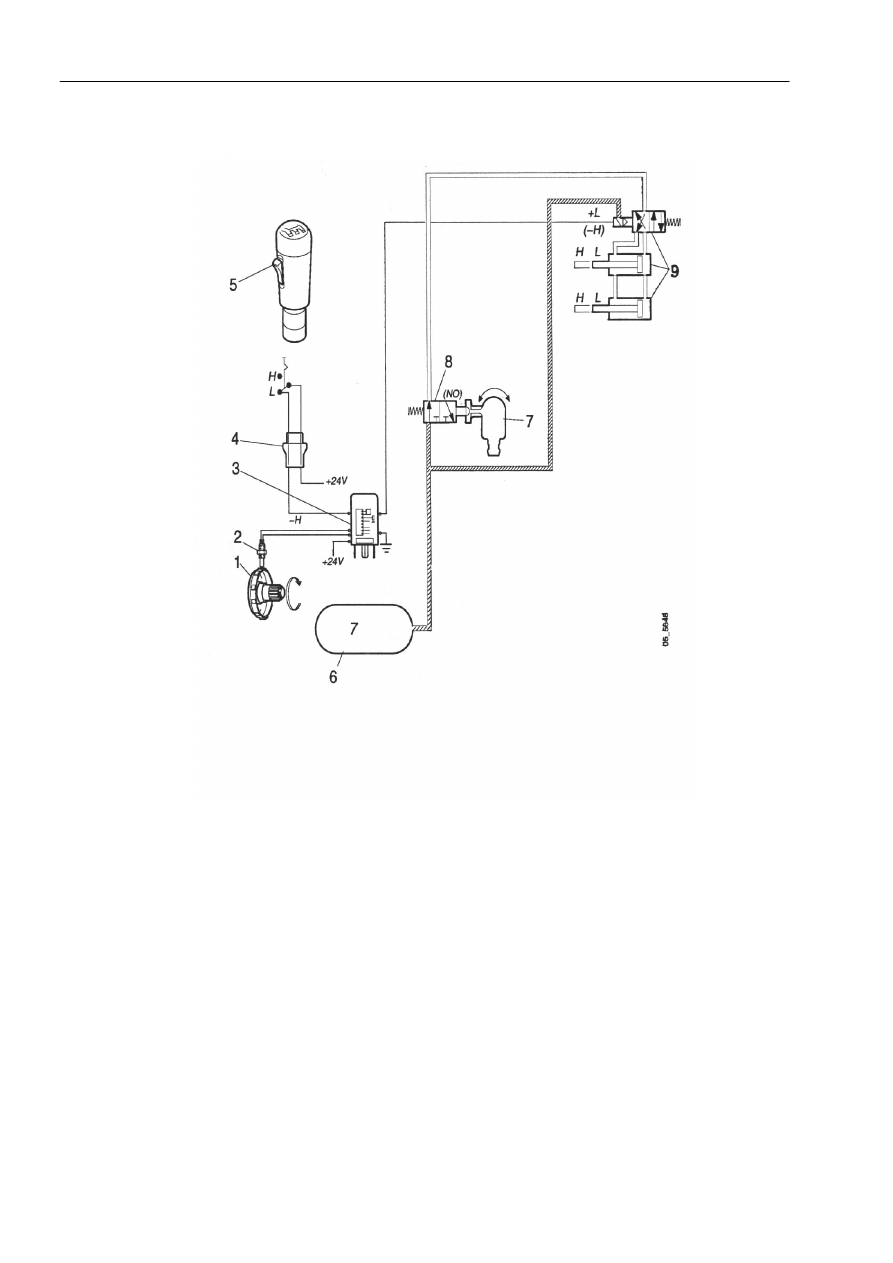

Механизм переключения диапазона передач





























Воздухопровод, под давлением / без давления




Воздухопровод, под давлением




Электрический кабель


1

Вторичный вал

2

Датчик тахометра

3

Устройство защиты от превышения допустимого числа оборотов

4

Разъём

5

Переключатель диапазонов

6

Воздушный рессивер

7

Вилка механизма переключения

8

Клапан нейтрального положения

9

Два цилиндра переключения диапазона с одним клапаном управления





Электропневматическая система переключения диапазона передач






Клапан управления



05 :02-01



14



Клапан управления, переключение диапазона передач


Четырех  ходовой  двухпозиционный  контрольный  клапан  состоит  в  основном  из  двух  частей:
собственно  корпуса  клапана,  содержащего  все  воздушные  соединения,  и  соленоида  с
электрическими соединениями.

В  корпусе  клапана  установлен  подпружиненный  клапанный  плунжер,  который  направляет
рабочий воздух к управляющему цилиндру.

В  деактивированном  положении  клапанный  плунжер  удерживается  вне  соленоидной  части
корпуса пружиной. Рабочий воздух может выходить через соединения 21 и 23.

В это же время другая сторона управляющего цилиндра вентилируется через соединения 22 и 24
корпуса клапана, а также через отводное отверстие контрольного клапана.

В  активированном  положении  клапанный  плунжер  перемещается  с  помощью  управляющего
воздуха (соединение 12) к выпускной стороне корпуса.

Рабочий воздух выходит через соединения 22 и 24. Теперь возможна вентиляция соединений 21 и
23.
























1

Давление присутствует

2

Выпуск

12

Давление присутствует (управляющий воздух)

21

Давление отсутствует

22

Давление отсутствует

23

Давление отсутствует

24

Давление отсутствует

Клапан управления



05 :02-01



15


Управляющий  воздух,  который  приводит  в  действие  клапанный  плунжер,  в  свою  очередь
управляется  соленоидной  частью  клапана.  Внутри  соленоидной  части  располагается  малый
клапанный  плунжер,  который  приводится  в  действие  электромагнитом.  Когда  электромагнит
начинает  "тянуть",  плунжер  открывает  соединение  в  корпус  клапана.  При  этом  управляющий
воздух преодолевает усилие пружины на клапанном плунжере и двигает его к выпускной стороне
корпуса клапана.

В нерабочем положении управляющий воздух отводится через соленоидную часть корпуса.

Нерабочий клапан управления всегда дает возможность переключения повышенной передачи.





















Пониженный диапазон передач

       Повышенный диапазон передач





1

Рабочий воздух

3

Отвод рабочего воздуха

12

Управляющий воздух















Клапан нейтрального положения



05 :02-01



16

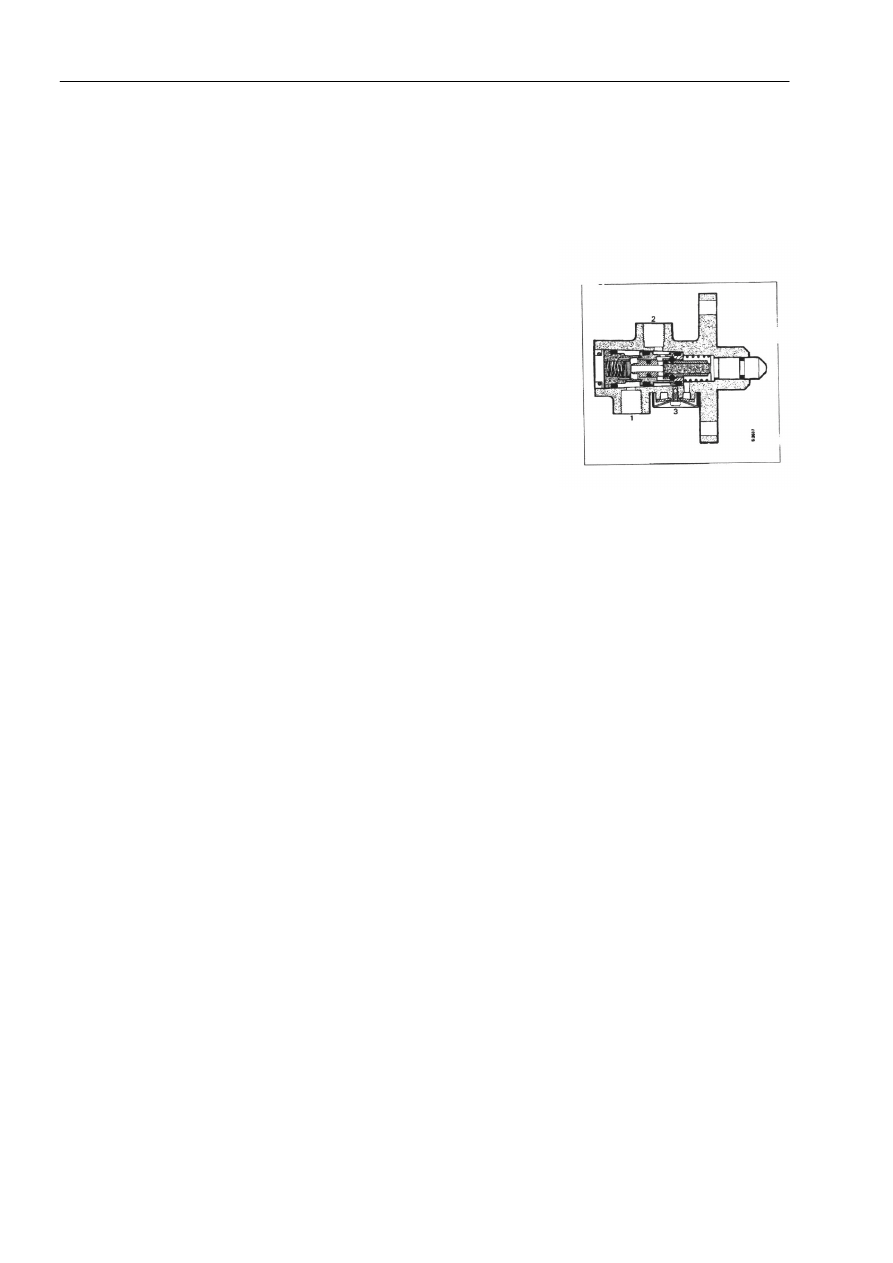

Клапан нейтрального положения (трех ходовой
двухпозиционный клапан)



Клапан нейтрального положения приводится в действие
механически с помощью выступа селекторного вала,
расположенного в корпусе избирателя механизма
переключения передач.

Когда передача находится в нейтральном положении,
рабочий воздух может поступать из соединения 1, через
клапан и выходить через соединение 2 к контрольному
клапану переключения диапазона передач.

В момент включения передачи плунжер вдавливает
клапан внутрь и соединение 1 закрывается. В это же
время осуществляется вентиляция соединения 2 через
выпускное отверстие 3. После этого линия подачи
воздуха остается без давления.
