Коробка передач GR900 грузовиков Scania. Руководство - часть 3

Двухсторонний синхронизатор



05 :02-01



9



Двусторонний синхронизатор


Синхронизатор 1-й передачи, которая обычно является
самой трудной передачей для переключения,
представляет собой двусторонний синхронизатор.
Двусторонний синхронизатор имеет улучшенную
фрикционную поверхность и обеспечивает более
эффективное синхронизирующее зацепление.

Синхронизирующий конус, который используется на
других синхронизаторах передних передач, был
заменен синхронизирующим диском и промежуточным
конусом. Двусторонние конические поверхности
частично располагаются между запорным конусом и
промежуточным конусом, а частично между
промежуточным конусом и внутренним конусом, что
облегчает переключение передачи.

Запорный конус и внутренний конус соединены
ведущим диском. Промежуточный конус соединен с
синхронизирующим диском восемью штифтами, на
которых конус может перемещаться в осевом
направлении.

Тормозной момент достигается при вдавливании
запорного конуса в промежуточный конус, который, в
свою очередь, вдавливается во внутренний конус.
Промежуточный конус, соединенный с
синхронизирующим диском, замедляется, что позволяет
осуществить переключение передачи.

В дополнение к вышесказанному, описание процесса
односторонней синхронизации также применимо к
процессу двусторонней синхронизации.

1  Муфта
2  Запорные ролики, 4
3  Запорный конус
4  Промежуточный конус
5  Штифты, 8
6  Внутренний конус
7  Синхронизирующий диск
8  Ведущий диск
9  Плунжеры, 4
10  Пружины, 4
11  Ведущая деталь
12  Вторичный вал



Двусторонний синхронизатор



Переключение передач



05 :02-01



10

Переключение передач

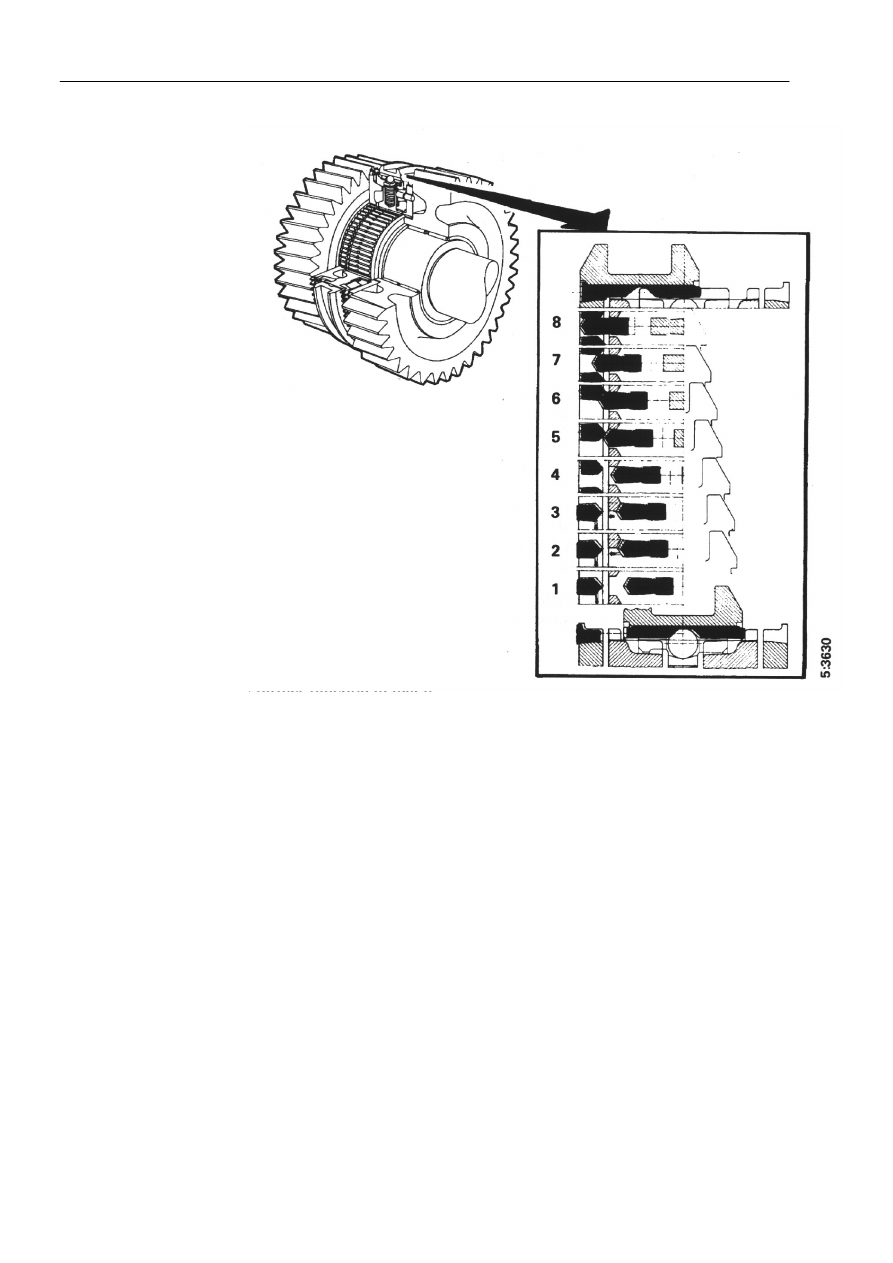

Прилагаемый рисунок показывает восемь стадий
переключения передачи с помощью синхронизатора.


1

Переключение передачи начинается в момент
перемещения муфты в направлении запорного
конуса.


2

Муфта вжимает цилиндрический ролик в запорный
конус.  (Еще  одним  назначением  цилиндрического
ролика  является  центровка  муфты  в  нейтральном
положении.)


3

После  вдавливания  конусов  друг  в  друга  запорный  конус  следует  за  синхронизирующим
конусом  в  том  или  ином  направлении,  в  зависимости  от  включения  пониженной  или
повышенной передачи.





Запорный  конус  может  перемещаться  только  на  половину  ширины  зуба  в  том  или  ином
направлении,  прежде  чем  он  будет  остановлен  четырьмя  захватами,  совпадающими  с
соответствующими  выступами  в  ведущей  детали.  Когда  муфта  продвинется  настолько
далеко,  что  ее  зубья  будут  находиться  напротив  зубьев  запорного  конуса,  осевое  усилие
передается синхронизирующему конусу, который затем начинает замедляться.



4

Муфта теперь может перемещаться дальше для зацепления с зубьями запорного конуса. Это
осуществляется путем поворота запорного конуса. Поскольку конусы все еще соприкасаются
друг с другом, происходит "перемещение" всей коробки передач в момент поворота конуса.



5

Муфта  готова  войти  в  зацепление  с  синхронизирующим  конусом.  Запорный  конус
освобождается.



6

Когда  муфта  достигает  зубьев  синхронизирующего  конуса,  синхронизирующий  конус
поворачивается таким образом, что становится возможным начало переключения передачи.



7

Муфта  теперь  может  перемещаться  дальше  до  момента  зацепления  с  синхронизирующим
конусом.



8

Переключение передачи завершено.

Крышка с механизмом переключения передач



05 :02-01



11



Крышка с механизмом переключения передач




Крышка  с  механизмом  переключения  передач  имеет  три  поворотные  вилки
механизма  переключения,  которые  закреплены  на  двух  кронштейнах.  Поворотные
вилки  в  основной  коробке  передач  приводятся  в  действие  от  опоры  рычага
механизма  переключения  передач  при  помощи  штоков  механизма  переключения
передач.

Три подпружиненных плунжера закреплены в верхней части крышки с механизмом
переключения  передач;  их  назначением  является  удержание  каждого  штока
механизма переключения в положении включенной или выключенной передачи или
отсутствие  передачи  крутящего  момента.  При  передаче  крутящего  момента  через
шестерни  передача  удерживается  в  положении  синхронизирующей  муфтой,  зубья
которой имеют запорные фиксаторы.



































Опора рычага механизма переключения передач



05 :02-01



12



Опора рычага механизма переключения

передач



Внутри опоры рычага механизма переключения передач
установлен  селекторный  вал,  смонтированный  на
игольчатых  подшипниках,  с  вилками  механизма
переключения  для  приведения  в  действие  основной
коробки  передач.  В  передней  части  опоры  находится
клапан  нейтрального  положения  для  приведения  в
действие планетарной передачи.

На  одном  конце  селекторного  вала  располагается
пружина  поперечного  хода,  которая  служит  для
предотвращения  случайного  включения  ползучей
передачи  и  передачи  заднего  хода  при  движении
автомобиля  вперед.  Между  четырьмя  основными
передними  передачами  пружина  поперечного  хода
отсутствует.

Вилка механизма переключения, закрепленная болтами
к  валу,  работает  внутри  направляющей  с  пазом  для
предотвращения включения более чем одной передачи.

Клапан нейтрального положения приводится в действие
непосредственно  вилкой  механизма  переключения;  его
конструкция  позволяет  выпускать  сжатый  воздух  на
четырех ходовой двухпозиционный клапан планетарной
передачи,  когда  вилка  механизма  переключения
находится в нейтральном положении.

1  Пружина поперечного хода
2  Направляющая с пазом
3  Клапан нейтрального положения
4  Селекторный вал
5  Включатель фонарей заднего хода
