Клапан управления
05 :00-04
Швеция
11

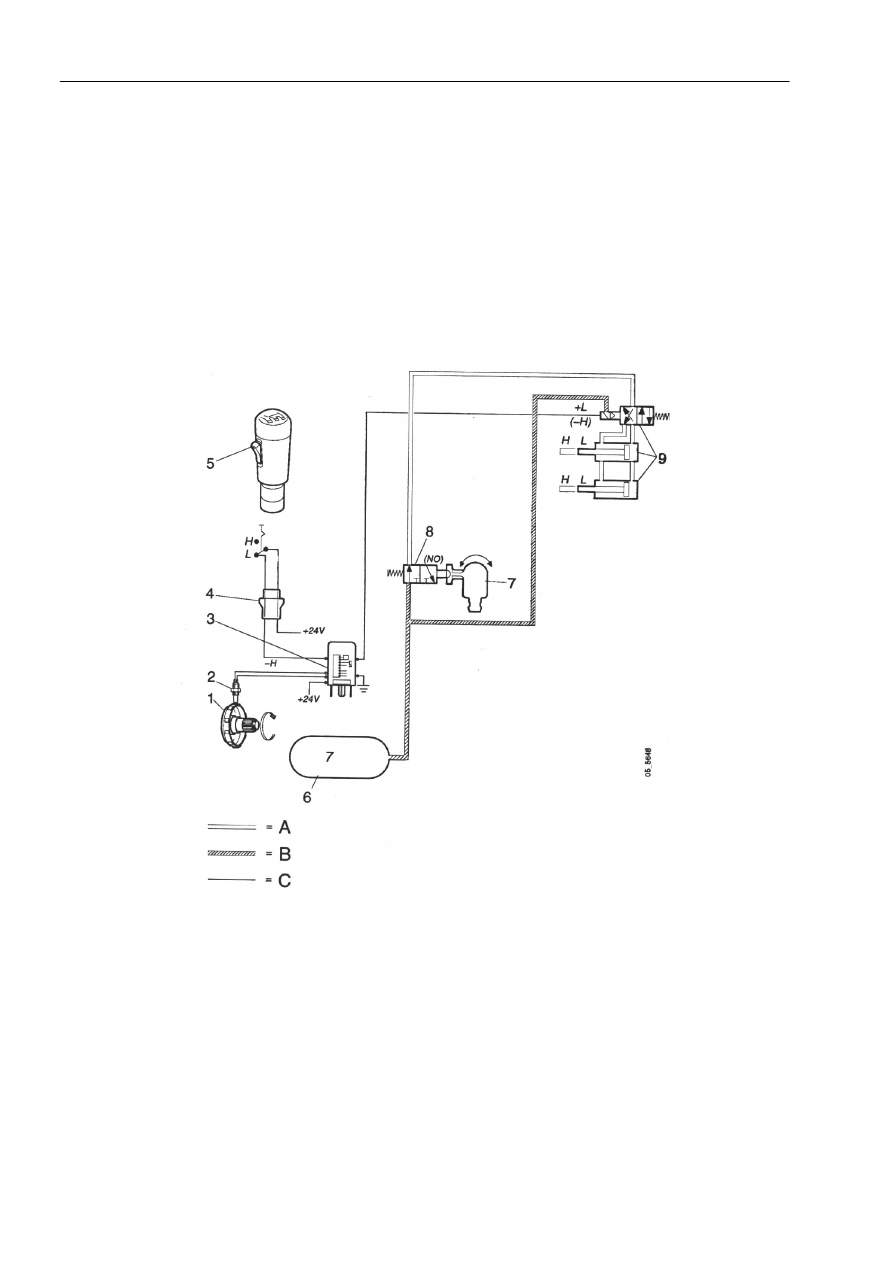

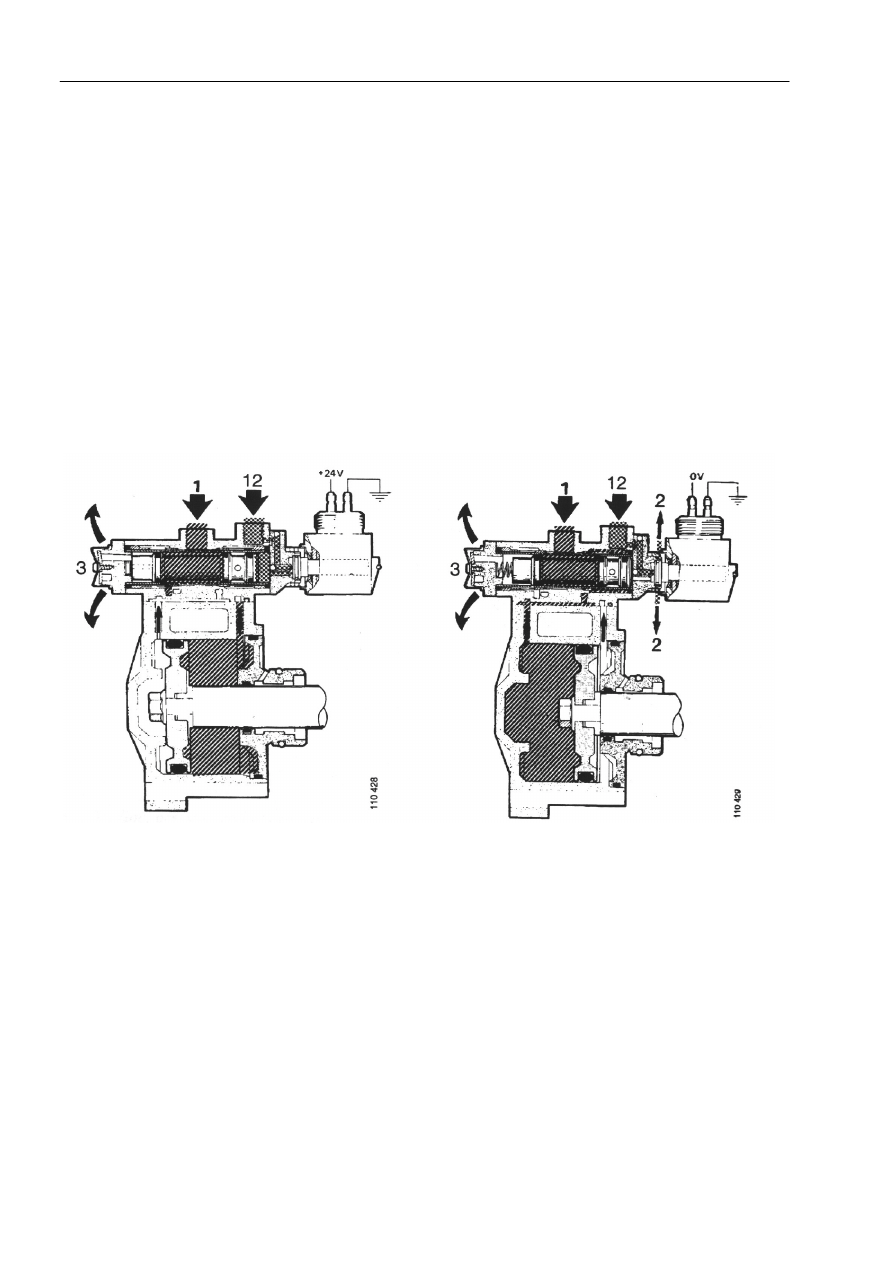

При повышенном диапазоне передач и верхнем положении делителя ток не поступает на
соленоид. Пружина прижимает клапанный плунжер к той стороне корпуса, на которой
располагается соленоид. Рабочий воздух проходит к цилиндрам через соединения 21 и 23.
Одновременно с этим происходит отвод рабочего воздуха с другой стороны управляющего
цилиндра через соединения 22 и 24 в корпусе клапана и через воздухо-отводное отверстие 3
контрольного клапана. Отвод рабочего воздуха осуществляется через воздухо-отводные отверстия
2 со стороны соленоида.
При пониженном диапазоне передач и нижнем положении делителя на электрическую катушку
поступает ток с напряжением 24 В. Рабочий воздух, управление которым осуществляется на
стороне соленоида, перемещает клапанный плунжер к стороне отвода рабочего воздуха из
корпуса. Для осуществления переключения клапану требуется давление до 5 бар в соединении 12
при действующем соленоиде. Сжатый воздух выходит к цилиндрам через соединения 22 и 24, а
отвод воздуха от цилиндра осуществляется через соединения 21 и 23.
В контуре делителя клапанные соединения 21 и 22 имеют заглушки.
Пониженный диапазон передач
Повышенный диапазон передач
