Цепь управления пневматическая



  05 :00-04

Швеция



7

Цепь управления, пневматическая




Описание






















Расположение элементов  и прокладка шлангов являются аналогичными расположению в коробке
передач GR801.



1

Подводящий трубопровод, под давлением

2

Под давлением, когда коробка передач находится в нейтральном положении

3

Под давлением при пониженном диапазоне передач и при нахождении коробки передач в
нейтральном положении

4

Под давлением при повышенном диапазоне передач и при нахождении коробки передач в
нейтральном положении

5

Клапан нейтрального положения

6

Клапан управления, диапазон переключения передач












Цепь управления пневматическая



  05 :00-04

Швеция



8

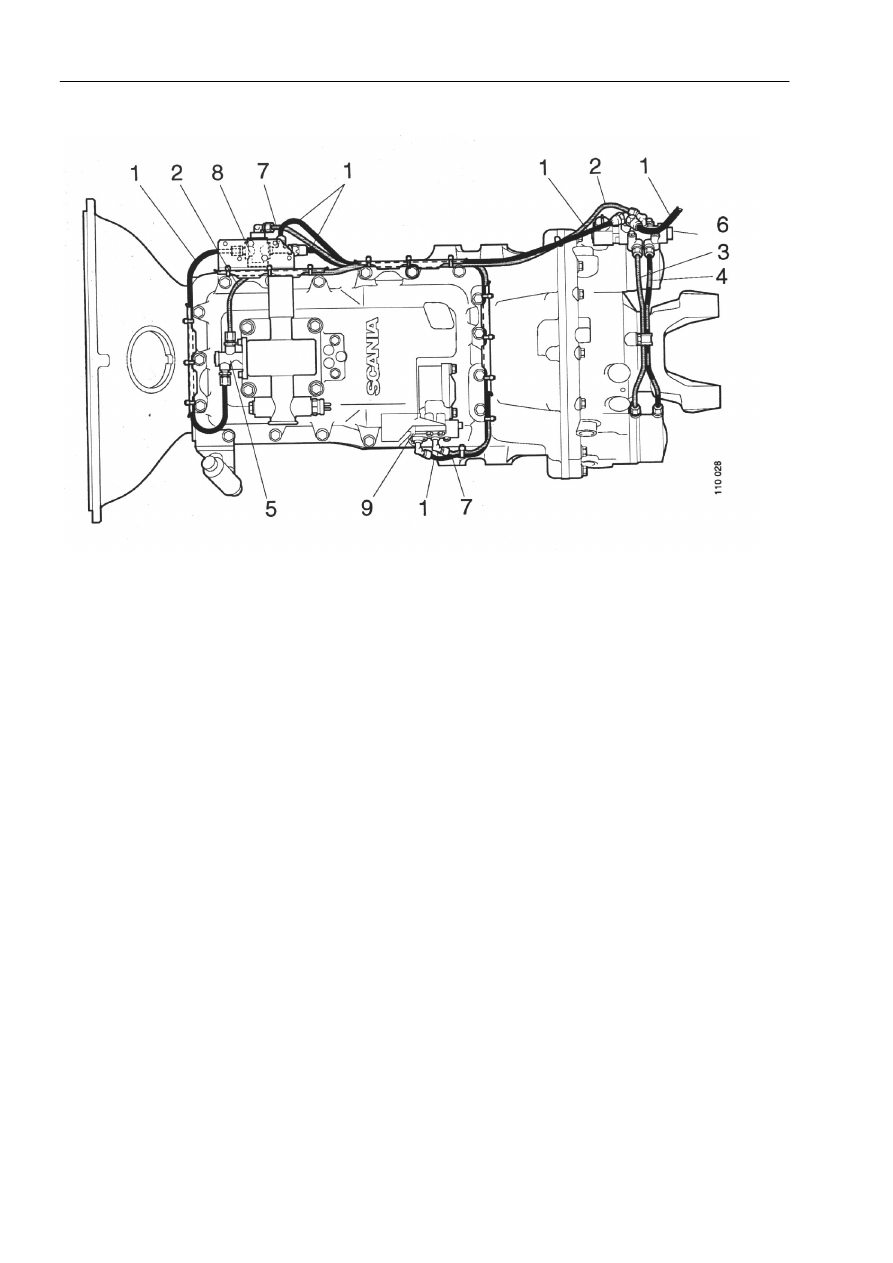

GR890/900




















1

Подводящий трубопровод, под давлением

2

Под давлением, когда коробка передач находится в нейтральном положении

3

Под давлением при пониженном диапазоне передач и при нахождении коробки передач в
нейтральном положении

4

Под давлением при повышенном диапазоне передач и при нахождении коробки передач в
нейтральном положении

5

Клапан нейтрального положения

6

Клапан управления, диапазон переключения передач

7

Под давлением при нажатии педали сцепления

8

Блокировочный клапан, делитель

9

Клапан управления, делитель



















Клапан нейтрального положения



  05 :00-04

Швеция



9



Клапан нейтрального положения



Функционирование


Клапан нейтрального положения представляет собой
механический клапан. Он осуществляет подачу сжатого
воздуха в клапан управления для переключения
диапазона передач. Клапан приводится в действие
автоматически с помощью вилки механизма
переключения, расположенной в корпусе коробки
передач. Когда коробка передач находится в
нейтральном положении, сжатый воздух проходит из
канала 1 через клапан в канал 2 и к клапану управления
для переключения диапазона передач. При включении
передачи происходит вдавливание плунжера внутри
клапана, что приводит к прекращению подачи рабочего
воздуха. Одновременно с этим сжатый воздух
выводится из контура через воздухо-отводное отверстие
3. После этого в линии подачи рабочего воздуха не
имеется давления.

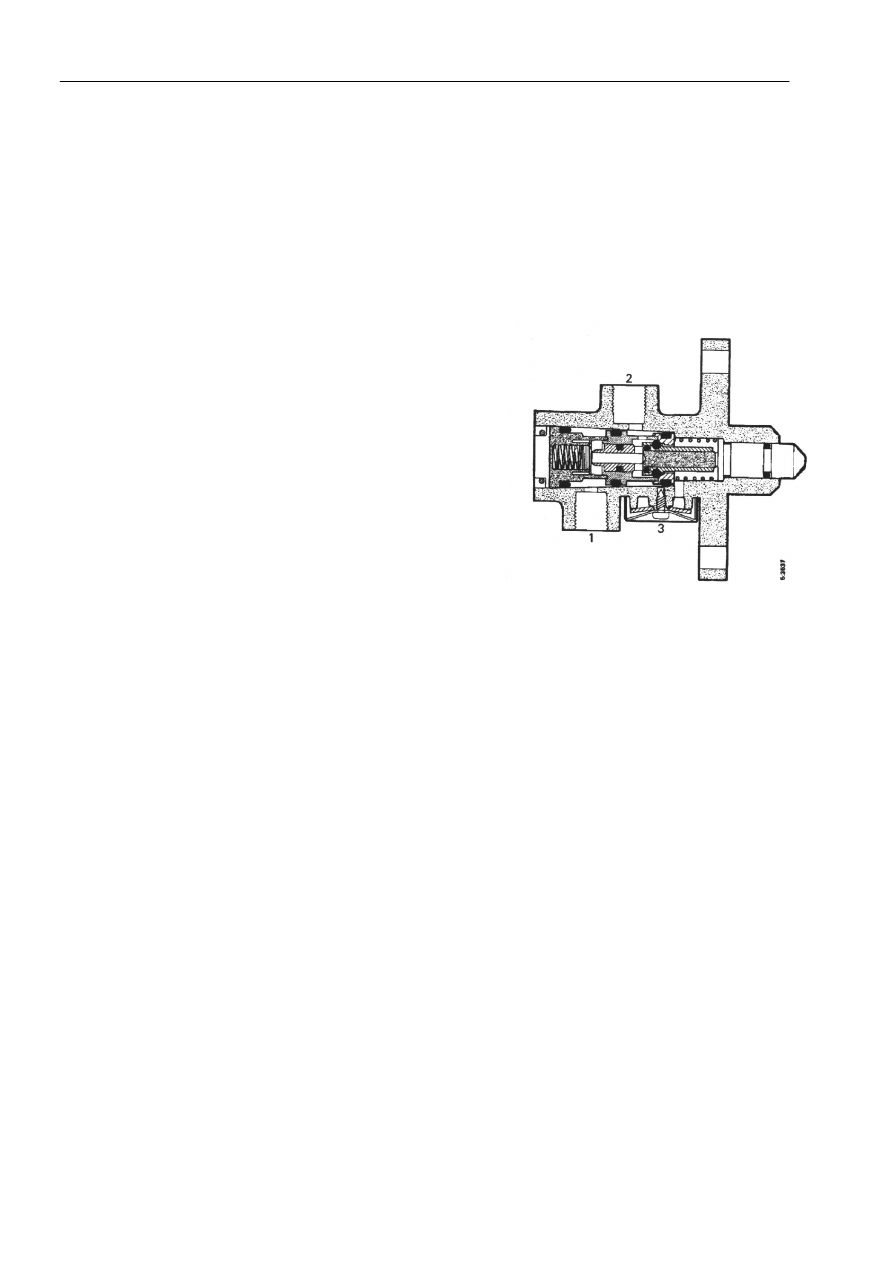

Клапан нейтрального положения

1

Рабочий воздух, подача

2

Рабочий воздух, выход

3

Отвод воздуха





Блокировочный клапан, делитель





Функционирование


Блокировочный клапан делителя представляет собой
3/2 электромагнитный клапан. На педали сцепления
установлен переключатель, который посылает
импульс на блокировочный клапан при нажатии
педали ниже положения включения. Блокировочный
клапан пропускает сжатый воздух к контрольному
клапану, и только затем может быть осуществлено
переключение в клапане делителя. При отпускании
педали сцепления из линии подачи сжатого воздуха
стравливается давление.




Клапан управления



  05 :00-04

Швеция



10

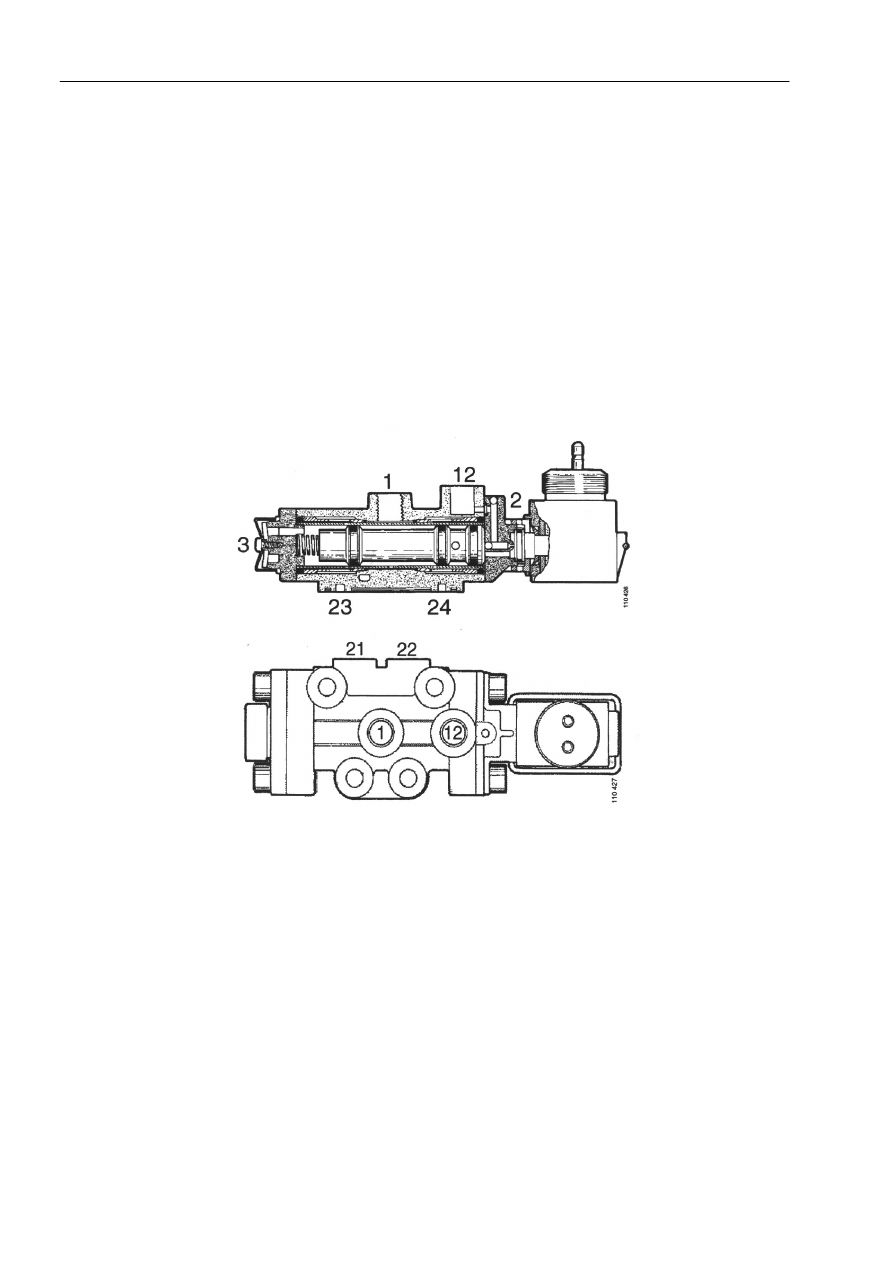

Клапан управления, делитель/переключение диапазона
передач



Функционирование


Управляющие клапаны делителя и переключения диапазона передач идентичны и представляют
собой четырех ходовые двухпозиционные клапаны. Это означает, что клапан имеет 4 соединения
и может осуществлять переключение давления между двумя из них. Клапан состоит из двух
частей: корпуса клапана с воздушными соединениями и соленоида с электрическим соединением.

В корпусе клапана заключен подпружиненный клапанный плунжер, осуществляющий управление
подачей рабочего воздуха к управляющему цилиндру.























1

Подача сжатого воздуха, входная сторона

2

Отвод сжатого воздуха

3

Отвод сжатого воздуха

12  Сжатый воздух, давление присутствует
21  Сжатый воздух, давление отсутствует
22  Сжатый воздух, давление отсутствует
23  Сжатый воздух, давление отсутствует
24  Сжатый воздух, давление отсутствует
