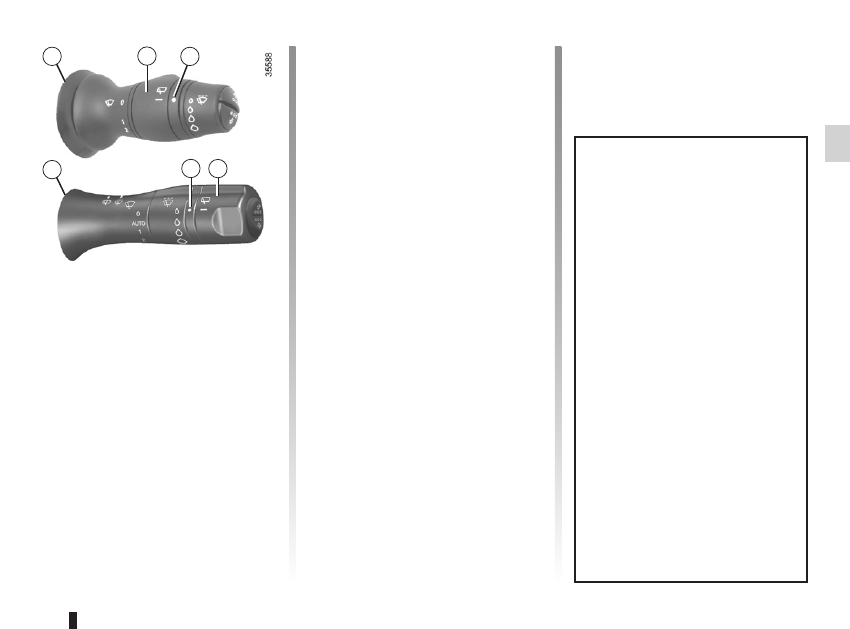

Windscreen washers and wipers

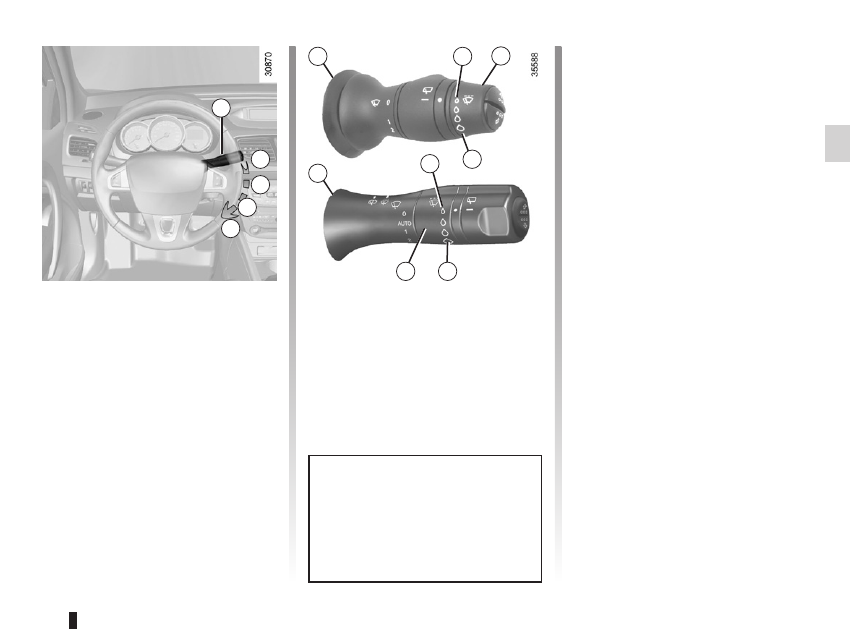

Vehicle fitted with front

windscreen wiper rain sensor

  A  park

  B  automatic wiper function.

When this position is selected, the

system detects water on the wind-

screen and triggers the wipers at a

suitable wiping speed. It is possi-

ble to change the triggering thresh-

old and the time sweeps by turning

ring 2:

–  E:  minimum sensitivity
–  F:  maximum sensitivity
note:  in  foggy  weather  or  during

snowfalls, the wiping is not automati-

cally  triggered  and  remains  under

the driver’s control.

  C  normal wiping speed

  D  fast wiping speed

special note

When driving the vehicle, the wiping

speed  slows  down  whenever  the  ve-

hicle  stops.  For  example,  fast  wiping

speed will slow to normal wiping speed.

As  soon  as  the  vehicle  moves  off,

wiping will return to the speed originally

selected.

If stalk 1 is operated, it overrides and

cancels the automatic function.

Vehicle fitted with intermittent

windscreen wipers

  A  park

  B  intermittent wiping

The wipers will pause for several

seconds  between  sweeps.  It  is

possible  to  change  the  time  be-

tween sweeps by turning ring 2.

  C  normal wiping speed

  D  fast wiping speed

WINDsCREEN WAsh/WIpE

(1/2)

1

1

A
B

C

D

E

F

2

For all vehicles, position C can be

accessed  with  the  ignition  on  and

positions B and D can only be ac-

cessed with the engine running.

1

E

F

2

headlight washer ...................................................(current page)

1.80

ENG_UD27179_3

Essuie-vitre / lave-vitre avant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

headlight washers

headlights on

On  equipped  vehicles,  hold  stalk 1

pulled towards you for about 1 second,

and  the  headlight  washers  and  wind-

screen washers will be activated at the

same time.
Note: when the minimum windscreen

washer fluid level is reached, the head-

light washer system may be deprimed.
Fill  the  windscreen  washer  fluid  and

then  activate  the  windscreen  washer,

with the engine running, to reprime

the system.

Windscreen washer

With the ignition on, pull stalk 1 then

release.
A brief pull will trigger a single sweep

of the wipers, in addition to the wind-

screen washer.
A longer pull will trigger three sweeps

of the wipers followed, a few seconds

later, by a fourth, in addition to the wind-

screen washer.

WINDsCREEN WAsh/WIpE (

2/2

)

In freezing or snowy weather, ensure

they are not stuck to the windscreen

(including the central area located

behind the interior rear-view mirror)

and the rear screen before starting

the wipers (risk of motor overheat-

ing).

1

A

When working in the engine

compartment,  ensure  that

the windscreen wiper stalk

is in position

A (park).

Risk of injury.

Before  any  action  on  the

windscreen  (washing  the

vehicle,  de-icing,  cleaning

the windscreen, etc.) return

stalk 1 to position A (park).
Risk of injury and/or damage.

1

1

screen wash/wipe .................................(up to the end of the DU)

windscreen washer ...............................(up to the end of the DU)

wipers ...................................................(up to the end of the DU)

1.81

ENG_UD27259_2

Essuie-vitre / lave-vitre arrière (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

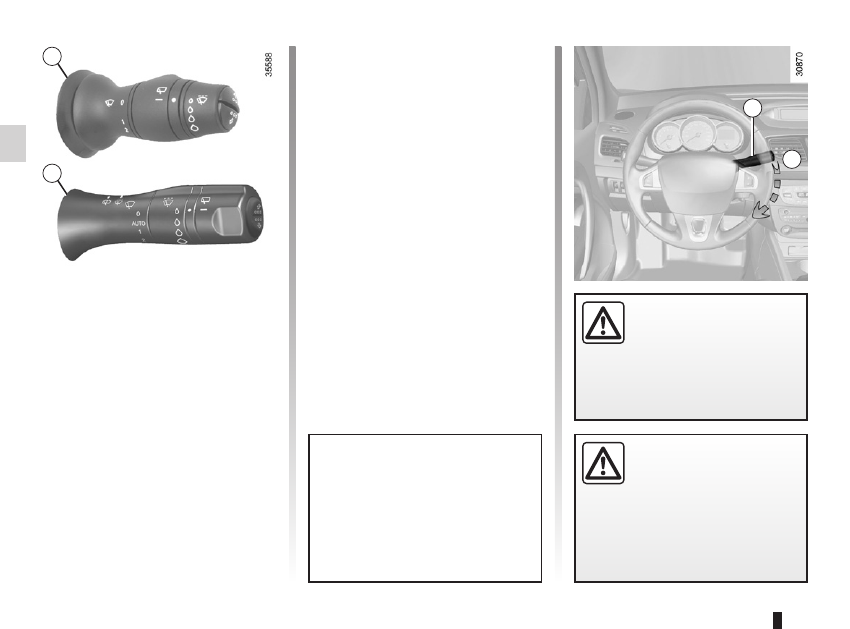

REAR sCREEN WAsh/WIpE

1

3

Check  the  condition  of  the  wiper

blades. You are responsible for their

service life:
–  they  must  remain  clean:  clean

the  blades,  windscreen  and

rear screen regularly with soapy

water;

–  do not use them when the wind-

screen or rear screen are dry;

–  free them from the windscreen or

rear screen when they have not

been used for a long time.

In all cases, replace them as soon

as they begin to lose efficiency: ap-

proximately once a year.
Before using the rear wiper, check

that no object obstructs the travel of

the blade.
Do not use the wiper arm to open or

close the tailgate.

p

Rear screen wash/wipe

With  the  ignition  on,  push

stalk 1.

Rear screen wiping in reverse

gear

To  activate  this  function,  refer  to

“Vehicle settings customisation menu”

in Section 1.

Y

Rear screen wiper

With the ignition on, turn ring 2

on  stalk  1  to  align  the  symbol  with

mark 3 then release it.
To stop the operation, pivot ring 2 again.
Wiping  frequency  varies  with  vehicle

speed.

2

1

3 2

fuel tank capacity ..................................(up to the end of the DU)

fuel

filling ................................................(up to the end of the DU)

fuel

grade ...............................................(up to the end of the DU)

fuel tank

capacity ...........................................(up to the end of the DU)

fuel

capacity ............................................................(current page)

fuel filler cap .........................................(up to the end of the DU)

1.82

ENG_UD23758_4

Réservoir à carburant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

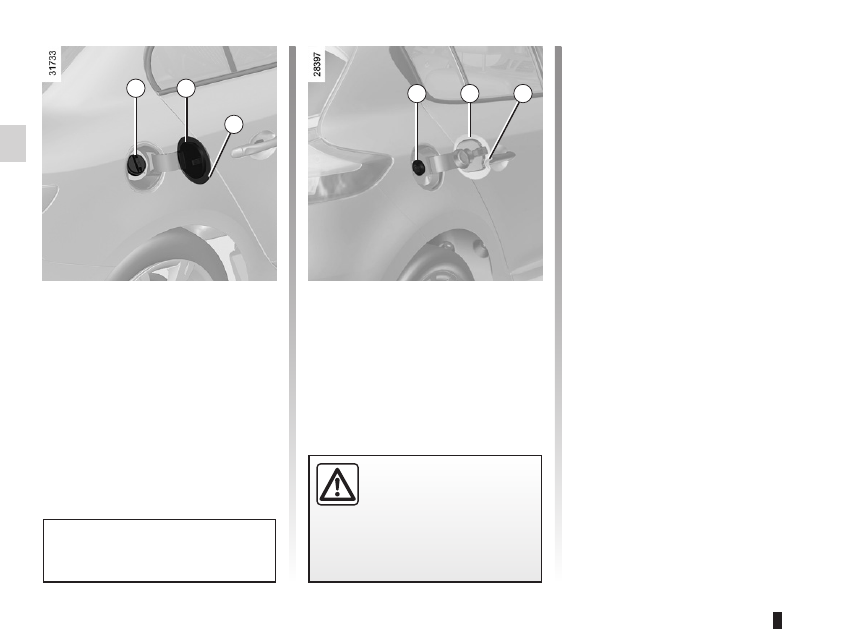

Five door version

Valve D is integrated into the filler pipe.

For details on filling the fuel tank, refer

to the information on “Filling with fuel”.

To close it, press on the fuel filler flap by

hand, as far as it will go.

Fuel grade

Use a good quality fuel that complies

with current standards in the relevant

country. The fuel

must conform to the

specifications  indicated  on  cover B

Refer  to  the  information  on  “engine

specifications” in Section 6.

Diesel versions

It  is

essential  to  use  diesel  fuel  that

conforms with the information given on

the label inside cover B.
petrol versions

It is

essential to use unleaded petrol.

The octane rating (RON) must conform

to the specifications on the label inside

fuel filler flap B. Refer to the information

on “Engine specifications” in Section 6.

Fuel tank (filling with fuel)

Never  press  valve D  with

your fingers.
Do  not  wash  the  filler

area  with  a  high-pressure

washer.

FUEL TANK

(1/3)

B

C

Useable fuel tank capacity:

59 litres approximately.

With the vehicle unlocked, to open the

compartment B, place your finger into

the recess C.
Four-door version

Remove cap A.

For details on filling the fuel tank, refer

to the information on “Filling with fuel”.

To close it, press on the fuel filler flap by

hand, as far as it will go.

B

A

D

After filling, check that the cap and

cover are closed.

C

1.83

ENG_UD23758_4

Réservoir à carburant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

Filling with fuel

Insert the nozzle to open valve D (de-

pending  on  the  vehicle)  and  insert  it

fully before activating it to fill the fuel

tank (risk of splashing).
Keep the nozzle in this position through-

out the entire filling operation.

When the pump cuts out automatically

at  the  end  of  the  filling  procedure,  a

maximum of two further filling attempts

may be made, as there must be suffi-

cient space in the fuel tank to allow for

expansion.
Make sure that no water enters the fuel

tank during filling. Valve D (depending

on the vehicle) and its surrounding area

must be kept clean.

FUEL TANK

(2/3)

persistent smell of

fuel

If  you  notice  a  persistent

smell of fuel you should:
–  stop the vehicle as soon as traf-

fic conditions allow and switch off

the ignition;

–  switch  on  the  hazard  warning

lights  and  ask  your  passengers

to leave the vehicle and to keep

away from traffic;

–  contact an approved Dealer.

Vehicles running on ethanol-based

fuel
It is

essential to use unleaded petrol or

fuel containing a maximum of 85% eth-

anol (E85).
In very cold conditions, it may be very

difficult or even impossible to start the

engine. To avoid this problem, use un-

leaded petrol or, on equipped vehicles,

use the heater integrated in the engine:

connect the special end of the exten-

sion piece supplied into the socket in-

tegrated into the radiator grille and the

other end into a

220V socket for at least

6 hours before starting.
NB: You may notice an increase in fuel

consumption with this type of fuel.

petrol versions

Using  leaded  petrol  will  damage  the

antipollution system and may lead to a

loss of warranty.
To ensure that the fuel tank is not filled

with  leaded  petrol,  the  fuel  tank  filler

neck contains a restrictor fitted with a

foolproof  system  which

only  allows

the nozzle for unleaded petrol to be

used (at the pump).

Do  not  mix  even  small

amounts  of  petrol  (un-

leaded or E85) with diesel.

Do  not  use  ethanol-based

fuel if your vehicle is not compatible

with this fuel.

Do not add any additives to the fuel,

you risk damaging the engine.

1.84

ENG_UD23758_4

Réservoir à carburant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

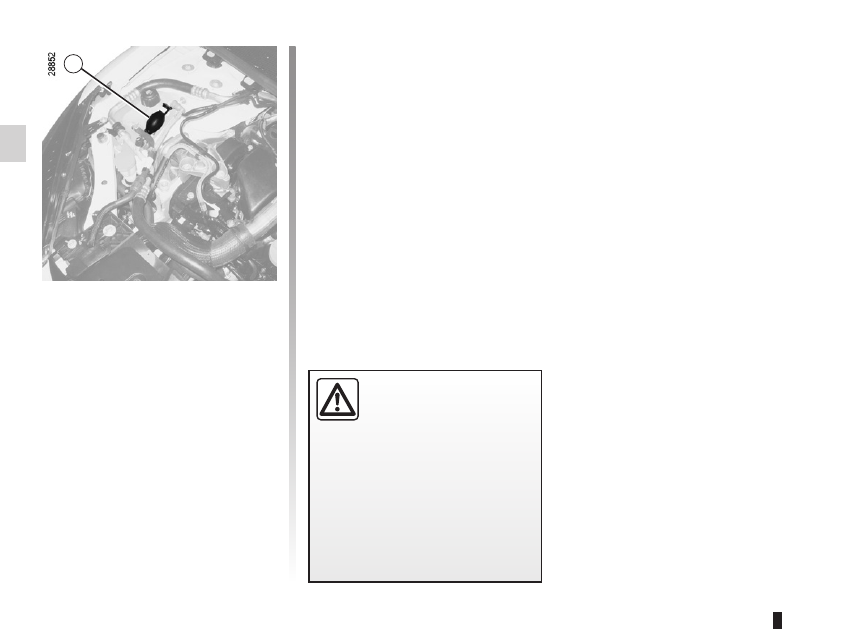

priming bulb (diesel version)

After  a  breakdown  caused  by  com-

pletely running out of fuel, the system

must be reprimed before the engine is

restarted: Use bulb 1.
The engine can now be restarted.
If the engine does not start after several

attempts, contact an approved Dealer.

1

No  modifications  what-

soever  are  permitted  on

any part of the fuel supply

system (computers, wiring,

fuel  circuit,  injector,  protection

covers, etc.) as this may be danger-

ous (such work must be undertaken

by qualified Network personnel).

FUEL TANK

(3/3)

2.1

ENG_UD27180_7

Sommaire 2 (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Section 2: Driving

(Advice on use relating to fuel economy and the environment)

Running in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.2

Starting, stopping the engine: vehicle with key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.3

Starting, stopping the engine: vehicle with RENAULT card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.5

Special features of petrol versions  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.8

Special features of diesel versions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.9

Gear lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.10

Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.10

Advice: anti-pollution and fuel economy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.11

Environment  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.14

Tyre pressure monitoring system  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.15

Driver correction devices and aids  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.18

Speed limiter (Analogue instrument panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.22

Cruise control (Analogue Instrument panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.28

Parking sensor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.36

Automatic gearbox. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2.38

running in ..............................................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

2.2

ENG_UD25558_2

Rodage (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Running in

RUNNING IN

Petrol version
Up  to

600  miles  (1,000  km),  do  not

exceed 78 mph (130 km/h) in top gear

or 3,000 to 3,500 rpm.
You may only expect top performance

from  your  vehicle  after  approximately

1,800 miles (3 000 km).
Service intervals: please refer to your

vehicle’s maintenance document.

Diesel version
For the first

900 miles (1,500 km), do

not exceed 2,500 rpm. After complet-

ing this mileage you may drive faster,

however, it is only after approximately

3600  miles  (6,000  km)  that  you  may

reasonably expect full performance.
During the running in period, do not ac-

celerate  hard  while  the  engine  is  still

cold and do not let the engine over-rev.
Service intervals: please refer to your

vehicle’s maintenance document.

ignition switch .......................................(up to the end of the DU)

starting the engine ................................(up to the end of the DU)

starting the engine ................................(up to the end of the DU)

switching on the vehicle ignition ...........(up to the end of the DU)

2.3

ENG_UD21624_2

Démarrage, arrêt moteur : véhicule avec clé (L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Starting/stopping the engine: vehicle with key

Special note on vehicles with a

manual gearbox
Depending  on  the  vehicle,  warning
light

Â

  flashes  when  the  engine

is started to indicate that a gear is en-

gaged:  select  neutral  or  depress  the

clutch.

Special note on vehicles with an

automatic gearbox
Before starting, move the lever to posi-

tion

P.

Note: If a gear other than neutral is dis-

played, it flashes; starting is not pos-

sible  unless  you  depress  the  brake

pedal, while holding the key in the start-

ing position.

Ignition position C.

The ignition is switched on:

Start position D

If  the  engine  fails  to  start  at  the  first

attempt, the key must be turned back

before  the  starter  can  be  activated

again. Release the key as soon as the

engine starts.
Note: on diesel versions, several sec-

onds  may  pass  between  turning  the

key and the engine starting to allow for

engine preheating.

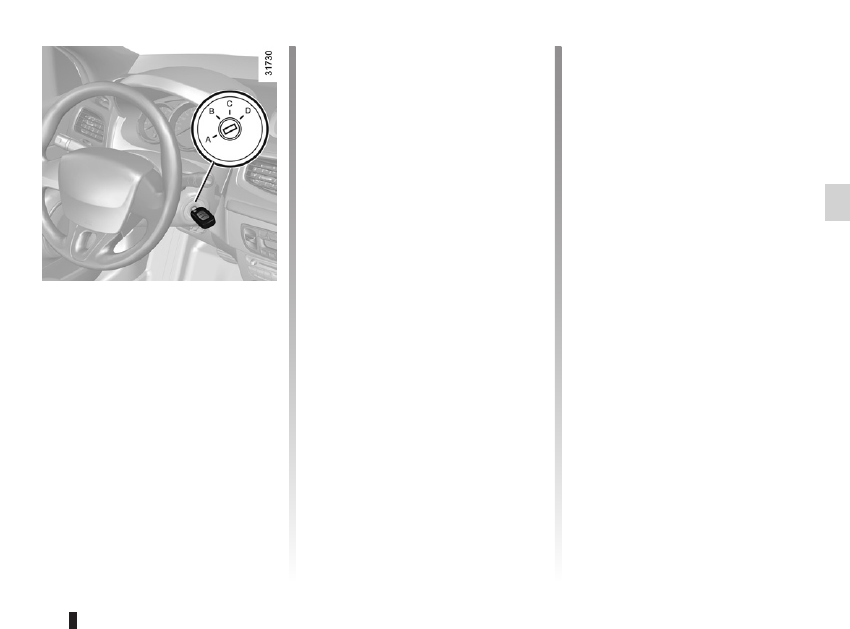

Off position A (steering lock

applied)

To lock: remove the key and turn the

steering wheel until the steering column

locks.
To unlock: turn the key and the steering

wheel slightly.

“Accessories” position B

When the ignition is switched off, any

accessories (radio, etc.) will continue to

function.

StARtING/StOPPING the eNGINe: vehicle with key

(1/2)

stopping the engine ..............................(up to the end of the DU)

2.4

ENG_UD21624_2

Démarrage, arrêt moteur : véhicule avec clé (L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Stopping the engine

With  the  engine  idling,  turn  the  key

back to the Stop position.

É

Diesel injection



Cold or warm engine
–   Turn the key to the “Start” posi-

tion

D  without  depressing  the

accelerator pedal.

–   release  the  key  as  soon  as  the

engine starts.

Note: several seconds may pass be-

tween turning the key and the engine

starting to allow for engine preheating.

Starting the engine

Petrol injection
engine warm or cold
–   Turn the key to the start position

without  depressing  the  accel-

erator.

–   release  the  key  as  soon  as  the

engine starts.

StARtING/StOPPING the eNGINe: vehicle with key

(2/2)

Driver’s responsibility
Never  leave  your  vehi-

cle with the key inside and

never  leave  a  child  (or  a

pet) unsupervised, even for a short

while.
There is a risk that they could start

the  engine  or  operate  electrical

equipment  (electric  windows  etc.)

and  trap  part  of  their  body  (neck,

arms, hands, etc.).

Risk of serious injury.
Never switch off the ignition before

the vehicle has stopped completely.

Once the engine has stopped, the

brake servo, power-assisted steer-

ing, etc., and the passive safety de-

vices such as the airbags and pre-

tensioners will no longer operate.

starting the engine ................................(up to the end of the DU)

engine start/stop button ........................(up to the end of the DU)

starting the engine ................................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

2.5

ENG_UD13650_1

Démarrage / Arrêt moteur avec carte RENAULT mains libres (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Starting/stopping the engine: vehicle with Renault card

StARtING/StOPPING the eNGINe: vehicle with ReNAULt CARD

(1/3)

hands-free ReNAULt card

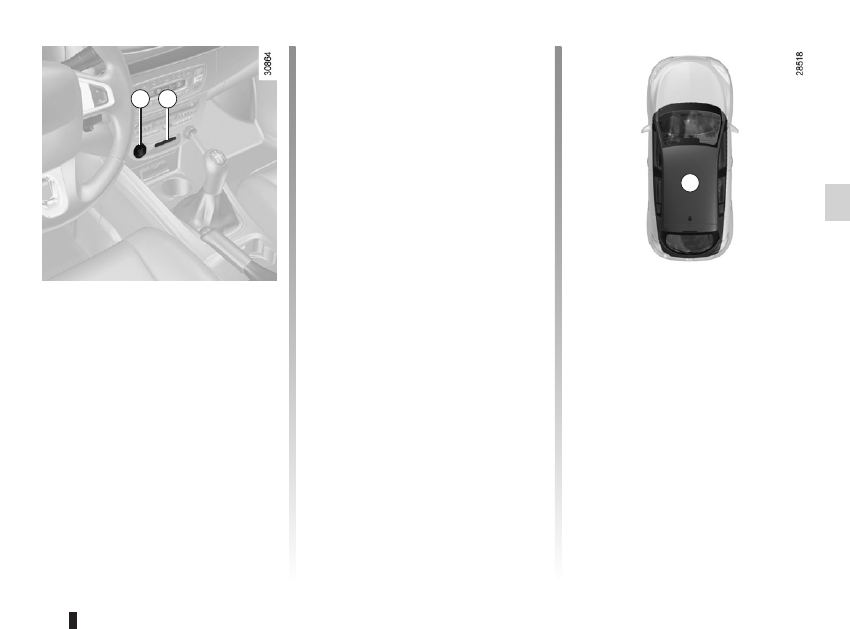

The RENAULT card must be inserted

in card reader 2 or in detection zone 3.
To  start,  depress  the  brake  or  clutch

pedal  and  press  button 1.  If  a  gear

is  engaged,  the  vehicle  may  only  be

started by depressing the clutch pedal.

Starting

vehicles with an automatic gearbox
The lever should be in position

P.

For all vehicles:
–  if  one  of  the  starting  conditions  is

not met the message “Press brake +

START”, “Press clutch + START” or

“Gear lever to P” is displayed on the

instrument panel.

–  In some cases it will be necessary to

move the steering wheel while press-

ing start button 1 to assist in unlock-

ing the steering column; a message

on the instrument panel “Turn steer-

ing wheel + START” warns of this.

3

1 2

Starting with the tailgate

open (in hands-free mode)

In this case, the RENAULT card must

not be located in the luggage compart-

ment.

switching on the vehicle ignition ............................(current page)

2.6

ENG_UD13650_1

Démarrage / Arrêt moteur avec carte RENAULT mains libres (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

StARtING/StOPPING the eNGINe: vehicle with ReNAULt CARD

(2/3)

Accessories function

(switching on the ignition)

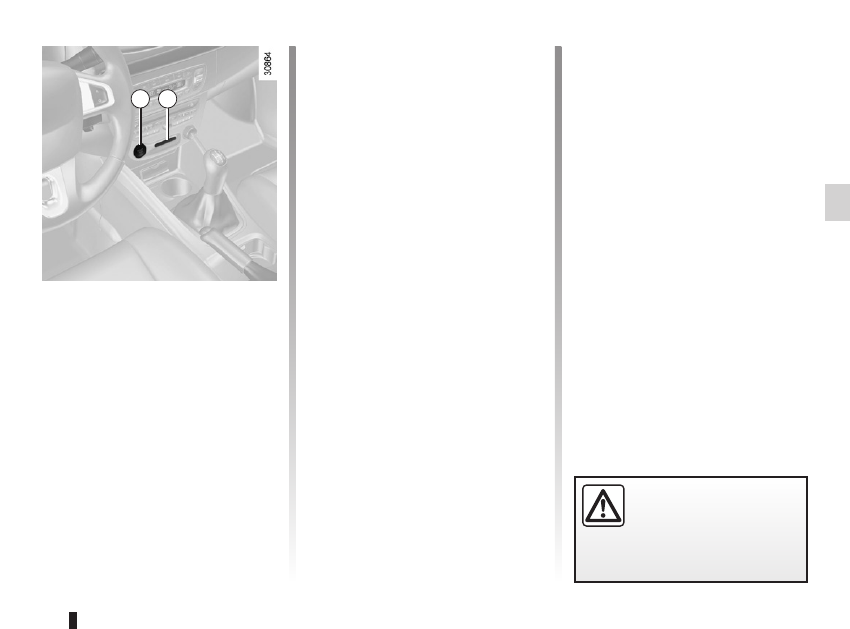

Once you have gained access to your

vehicle, you may use some of its func-

tions (radio, navigation, wipers, etc.).
To  use  the  other  functions,  press

button 1 without touching the pedals, or

insert the card in the reader.
Note: depending on the vehicle, press-

ing button 1 starts the engine.

Operating faults

In  certain  cases,  the  hands-free

RENAULT  card may not work:
–  when the RENAULT card battery is

drained, flat battery, etc.

–  near to appliances operating on the

same frequency as the card (moni-

tor, mobile phone, video game, etc.);

–  vehicle located in a high electromag-

netic radiation zone.

The message “Please insert keycard”

appears on the instrument panel.
Insert the RENAULT card fully into card

reader 2.

Driver’s responsibility
Never  leave  your  vehicle

with  the  RENAULT  card

inside  and  never  leave  a

child (or a pet) unsupervised, even

for a short while.
There is a risk that they could start

the  engine  or  operate  electrical

equipment  (electric  windows  etc.)

and  trap  part  of  their  body  (neck,

arms, hands, etc.).

Risk of serious injury.
Never switch off the ignition before

the vehicle has stopped completely.

Once the engine has stopped, the

brake servo, power-assisted steer-

ing, etc. and the passive safety de-

vices such as air bags and preten-

sioners will no longer operate.

1 2

2.7

ENG_UD13650_1

Démarrage / Arrêt moteur avec carte RENAULT mains libres (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

StARtING/StOPPING the eNGINe: vehicle with ReNAULt CARD

(3/3)

When you leave your vehi-

cle,  especially  if  you  have

your  RENAULT  card  with

you, check that the engine

is completely switched off.

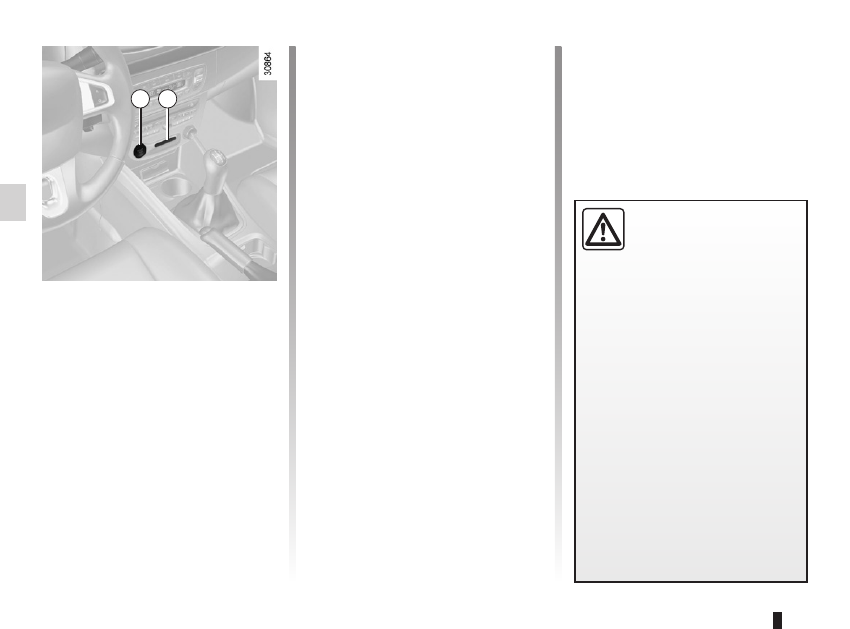

If the card is no longer in the passenger

compartment when you try to switch the

engine  off,  the  message  “No  keycard

Press and hold” appears on the instru-

ment panel: press button 1 for longer

than two seconds.
With the engine switched off, any ac-

cessories being used (radio, etc.) will

continue to function for approximately

10 minutes.
When the driver’s door is opened, the

accessories stop working.
With  the  card  in  reader  2,  press

button 1: the engine stops. Removing

the  card  from  the  reader  locks  the

steering column.

Special note
If  the  card  is  no  longer  in  the  reader

when you try to switch the engine off,

the  message  “No  keycard  Press  and

hold” appears on the instrument panel:

press button 1 for longer than two sec-

onds.

Conditions for stopping the

engine

The  vehicle  must  stationary,  with  the

lever positioned in

N or P for vehicles

with an automatic transmission.

hands-free ReNAULt card

With  the  card  in  the  vehicle,  press

button 1: the engine stops. The steer-

ing column is locked when the driver’s

door is opened or the vehicle is locked.

1 2

special features of petrol vehicles ........(up to the end of the DU)

catalytic converter.................................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

catalytic converter.................................(up to the end of the DU)

2.8

ENG_UD10553_1

Particularités des versions essence (X85 - B85 - C85 - S85 - K85 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Special features of petrol versions

SPeCIAL FeAtUReS OF PetROL VeRSIONS

The following operating conditions:
–  driving for long periods when the low

fuel level warning light is lit;

–  using leaded petrol;
–  using  fuel  or  lubrication  additives

which are not approved.

Or operating faults such as:
–  faulty ignition system, running out of

fuel or disconnected spark plugs re-

sulting in the engine misfiring or cut-

ting out when driving;

–  loss of power,
as  they  may  cause  the  catalytic  con-

verter to overheat and thus reduce its

efficiency,

or  damage  it  irreparably

and cause heat damage to the vehi-

cle.

If you notice any of the above operating

faults, have the necessary repairs car-

ried out as soon as possible by an ap-

proved Dealer.
These faults may be avoided by regu-

larly taking your vehicle to an approved

Dealer at the intervals specified in the

Maintenance Service Booklet.

Starting problems

To  avoid  damaging  the  catalytic  con-

verter,

do not keep trying to start the

engine  (using  the  start  button,  or  by

pushing or towing the vehicle)

without

having identified and corrected the

starting fault.
If the fault cannot be identified, do not

keep trying to start the engine, but con-

tact an approved Dealer.

Do not park the vehicle or

run the engine in locations

where  combustible  sub-

stances  or  materials  such

as  grass  or  leaves  can  come  into

contact with the hot exhaust system.

catalytic converter.................................(up to the end of the DU)

special features of diesel versions........(up to the end of the DU)

driving ...................................................(up to the end of the DU)

2.9

ENG_UD13652_1

Particularités des versions diesel (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Special features of diesel versions

SPeCIAL FeAtUReS OF DIeSeL VeRSIONS

Diesel engine speed

Diesel engines are fitted with injection

equipment

which prevents the engine

speed being exceeded irrespective of

the gear selected.
If  the  message  “Check  anti-pollution

system” is displayed on the instrument
panel accompanied by the

Ä

 and

©

  warning  light;  consult  an  ap-

proved dealer straight away.
When  driving,  depending  on  the  fuel

grade  used,  it  is  possible  that  white

smoke may be emitted.
This is due to the exhaust particle filter

being cleaned automatically, and does

not affect the way the vehicle runs.

Running out of fuel

If  the

tank  has  been  completely

drained, the system must be reprimed

after the tank is refilled: see information

on the “fuel tank” in section 1 before re-

starting the engine.

Do not park the vehicle or

run the engine in locations

where  combustible  sub-

stances  or  materials  such

as  grass  or  leaves  can  come  into

contact with the hot exhaust system.

Precautions to be taken in

winter

To avoid any faults in icy weather:
–  ensure that the battery is always fully

charged,

–  always  keep  the  diesel  tank  rela-

tively full to avoid water vapour con-

densing in it and accumulating at the

bottom of the tank.

gear lever...............................................................(current page)

changing gear .......................................(up to the end of the DU)

reverse gear

selecting ..........................................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

handbrake.............................................(up to the end of the DU)

2.10

ENG_UD18561_2

Levier de vitesses (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_2

Gear lever

Handbrake

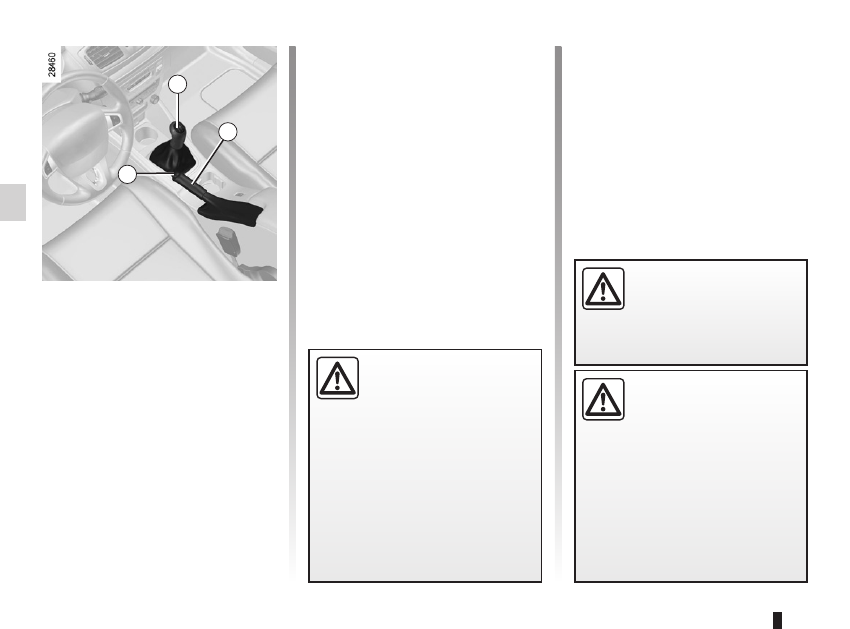

GeAR LeVeR/hANDBRAke

Selecting reverse gear

Vehicles with manual gearbox: follow

the grid drawn on knob 1, and depend-

ing on the vehicle, lift ring against the

gear lever knob to select reverse.
Vehicle with automatic gearbox: refer

to  the  information  on  the  “Automatic

gearbox” in Section 2.

The  reversing  lights  will  come  on  as

soon as reverse gear is selected with

the ignition on.

1

handbrake

to release:
Pull lever 2 up slightly, press button 3

and then lower the lever to the floor.

to apply:
Pull the lever 2 upwards and make sure

the vehicle is immobilised.

When  stationary  and  de-

pending on the slope and/or

vehicle load, it may be nec-

essary to pull up the hand-

brake at least two extra notches and

engage a gear (1

st

 or reverse gear)

for vehicles with a manual gearbox

or position

P for vehicles with an au-

tomatic transmission.

Make  sure  that  the  hand-

brake  is  properly  released

when driving (red indicator

light  off),  otherwise  over-

heating may occur.

3

2

An impact to the underside

of the vehicle (e.g.: striking

a post, raised kerb or other

street furniture) may result

in damage to the vehicle (e.g.: de-

formation of an axle).
To avoid any risk of accident, have

your  vehicle  checked  by  an  ap-

proved Dealer.















Content   ..  4  5  6  7   ..
