Renault Fluence (2012 year). Instruction - part 3





child restraint/seat ................................(up to the end of the DU)

child restraint/seat ................................(up to the end of the DU)

child restraint/seat ................................(up to the end of the DU)

child safety............................................(up to the end of the DU)

child seats.............................................(up to the end of the DU)

transporting children .............................(up to the end of the DU)

towing rings ..........................................(up to the end of the DU)

1.31

ENG_UD22117_2

Sécurité enfants : choix de la fixation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

choosing a child seat mounting

ChILD sAFETY: choosing a child/baby seat mounting

(1/2)

There are two ways of attaching child

seats:  via  the  seat  belt  or  using  the

ISOFIX system.

Attachment via the seat belt
The  seat  belt  must  be  adjusted  to

ensure that it is effective in the event of

harsh braking or an impact.
Ensure  that  the  strap  paths  indicated

by the child seat manufacturer are re-

spected.
Always check that the seat belt is cor-

rectly  fastened  by  pulling  it  up,  then

pulling it out fully whilst pressing on the

child seat.
Check that the seat is correctly held by

moving  it  from  side  to  side  and  back

to front: the seat should remain firmly

fixed.
Check that the child seat has not been

installed at an angle and that it is not

resting against a window.

Attachment using the IsOFIX

system
Authorised ISOFIX child seats are ap-

proved  in  accordance  with  regulation

ECE-R44 in one of the three following

scenarios:

–  ISOFIX universal 3-point forwardfac-

ing seat

–  ISOFIX semi-universal 2-point seat

–  specific
For the latter two, check that your child

seat can be installed by consulting the

list of compatible vehicles.
Attach the child seat with the ISOFIX

locks, if these are provided. The ISOFIX

system allows quick, easy, safe fitting.

The ISOFIX system consists of 2 rings

and, in some cases, a third ring.

Before  using  an  ISOFIX

child  seat  that  you  pur-

chased for another vehicle,

check that its installation is

authorised.  Consult  the  list  of  ve-

hicles which can be fitted with the

seat from the equipment manufac-

turer.

No  modifications  may  be

made  to  the  component

parts of the restraint system

(ISOFIX  seat  belts,  seats

and their mountings) originally fitted.

The  seat  belt  must  never

be  twisted  or  the  tension

relieved.  Never  pass  the

shoulder  strap  under  the

arm or behind the back.

Check  that  the  seat  belt  has  not

been damaged by sharp edges.

If the seat belt does not operate nor-

mally,  it  will  not  protect  the  child.

Consult an approved dealer. Do not

use this seat until the seat belt has

been repaired.

Do  not  use  the  child  seat

if it may unfasten the seat

belt restraining it: the base

of the seat must not rest on

the buckle and/or catch of the seat

belt.

1.32

ENG_UD22117_2

Sécurité enfants : choix de la fixation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

ChILD sAFETY: choosing a child/baby seat mounting

(2/2)

The  ISOFIX  anchorage

points  have  been  exclu-

sively  designed  for  child

seats  with  the  ISOFIX

system. Never fit a different type of

child seat, seat belt or other objects

to these anchorage points.
Check  that  nothing  is  obstructing

the anchorage points.
If your vehicle has been involved in

a  road  accident,  have  the  ISOFIX

anchorage points checked and re-

place your child seat.

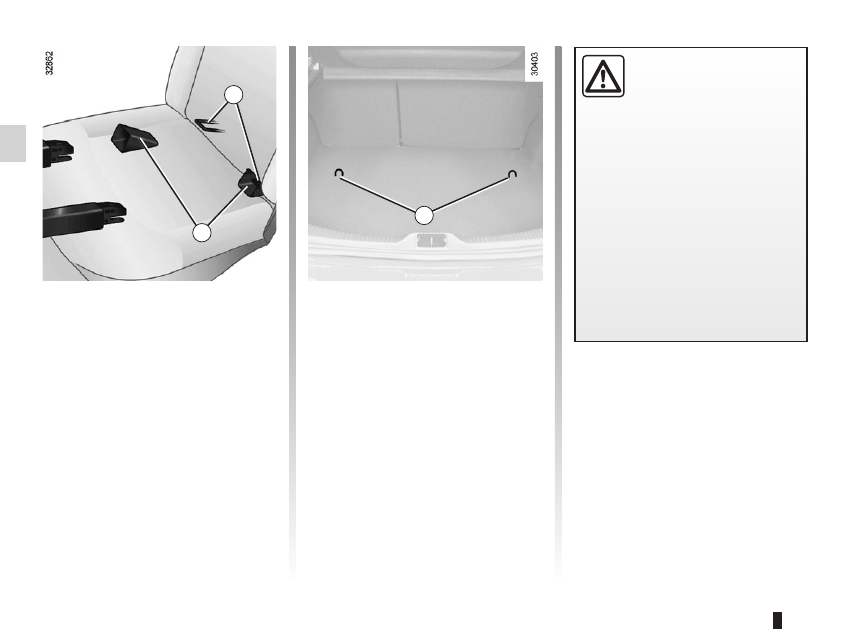

The  third  ring  is  used  to  attach  the

upper strap on some child seats.
Pass  the  belt  between  the  seatback

and  the  rear  parcel  shelf  (to  release

the bench seat: refer to Section 3 “Rear

bench  seat”). Attach  the  hook  to  one

of the rings 3 in the luggage compart-

ment.
Pull the belt so that the back of the child

seat comes into contact with the vehicle

seatback.

The  two  rings 1  are  located  between

the seatback and the seat base of the

seat and are identified by a marking.
To ensure your child seat can be easily

fitted and locked on rings 1, use access

guides 2 on the child seat.

1

2

3

child restraint/seat ................................(up to the end of the DU)

child restraint/seat ................................(up to the end of the DU)

child restraint/seat ................................(up to the end of the DU)

child safety............................................(up to the end of the DU)

child seats.............................................(up to the end of the DU)

transporting children .............................(up to the end of the DU)

1.33

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

Some seats are not suitable for fitting

child seats. The diagram on the follow-

ing  page  shows  you  how  to  attach  a

child seat.
The types of child seats indicated may

not be available. Before using a differ-

ent child seat, check with the manufac-

turer that it can be fitted.

fitting a child seat

ChILD sAFETY: Fitting a child seat

(1/9)

In the rear side seat

A carrycot can be installed across the

vehicle  and  will  take  up  at  least  two

seats. Position the child with his or her

feet nearest the door.

Move the front seat as far forward as

possible  to  install  a  rear-facing  child

seat, then move back the seat in front

as far as it will go, although without al-

lowing it to come into contact with the

child seat.

For  the  safety  of  the  child  in  the  for-

ward-facing seat, do not move the seat

in  front  back  past  the  middle  of  the

runner, do not tilt the seatback too far

(maximum of 25°) and raise the seat as

much as possible.

Check that the forward-facing child seat

is resting against the back of the vehi-

cle seat and that the headrest of the ve-

hicle is not obstructing its use.

In the front seat

The  laws  concerning  children  travel-

ling in the front passenger seat differ in

every country. Consult the legislation in

force and follow the indications on the

diagram on the following page.
Before fitting a child seat in this seat (if

authorised):

–  lower the seat belt as far as possible;

–  move the seat as far back as possi-

ble;

–  gently  tilt  the  seatback  away  from

vertical (approximately 25°);

–  on equipped vehicles, raise the seat

base as far as possible.

Do not change these settings after the

child seat is installed.

RIsK  OF  DEATh  OR

sERIOUs INJURY: before

fitting  a  rear-facing  child

seat  to  this  seat,  check

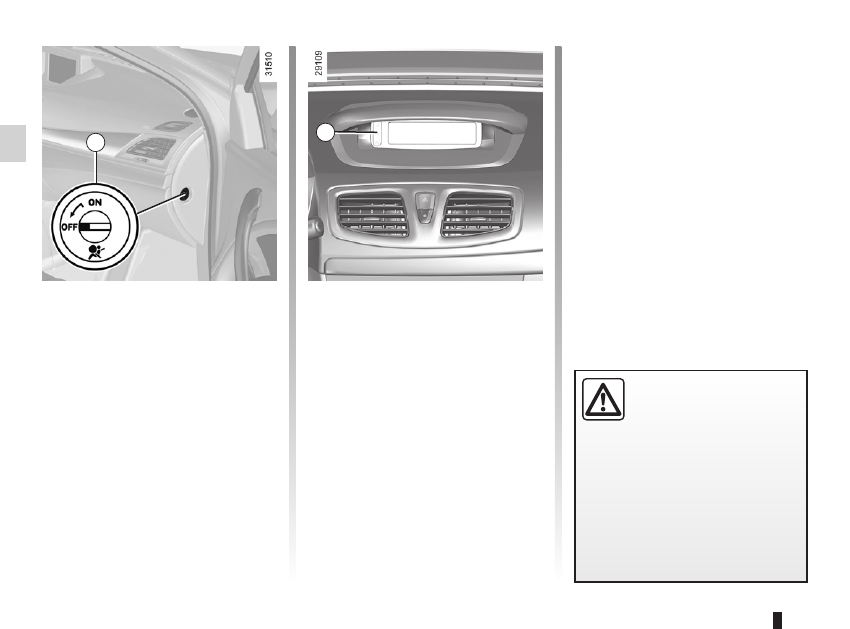

that  the  air  bag  has  been  deacti-

vated  (refer  to  the  information  on

“Child  safety:  deactivating/activat-

ing the front passenger air bag” in

Section 1).

Fit the child seat in a rear

seat wherever possible.
Check that when installing

the child seat in the vehicle

it is not at risk of coming loose from

its base.
If you have to remove the headrest,

check that it is correctly stored so

that it does not come loose under

harsh braking or impact.
Always attach the child seat to the

vehicle even if it is not in use so that

it does not come loose under harsh

braking or impact.

Ensure  that  the  child  seat

or  the  child’s  feet  do  not

prevent the front seat from

locking  correctly.  Refer  to

the information on the “Front seat”

in Section 1.

1.34

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

²

 Seat not suitable for fitting child

seats.
Child seat attached using the belt

¬

 Seat which allows a child seat

with “Universal” approval to be attached

by a seat belt.

 Seat which

only allows a rear-

facing seat with “Universal” approval

to be attached with a seat belt.

³

 Check the status of the air bag

before fitting a child seat or allowing a

passenger to use the seat.

RIsK  OF  DEATh  OR

sERIOUs INJURY: before

fitting  a  rear-facing  child

seat in the front passenger

seat, check that the air bag has been

deactivated (refer to the information

on  “Child  safety:  deactivating/acti-

vating the front passenger air bag”

at the end of the paragraph).

Child seat attached using the IsOFIX

mounting

ü

  Seat  which  allows  an  ISOFIX

child seat to be fitted.

±

  The  rear  seats  are  fitted  with

an  anchorage  point  which  allows  a

forward-facing ISOFIX child seat with

universal approval to be fitted. The an-

chorage  points  are  located  under  the

luggage  compartment  carpet  and  are

indicated by a marking.
The size of the ISOFIX child seat is in-

dicated by a letter:
–  A, B and B1: for forward-facing seats

in group 1 (9 to 18 kg);

–  C: rear-facing seats in group 1 (9 to

18 kg);

–  D  and  E:  shell  seat  or  rear-facing

seats  in  group  0  or  0+  (less  than

13 kg);

–  F and G: cots in group 0 (less than

10 kg).

Using a child safety system which is not approved for this vehicle will not

correctly protect the baby or child. They risk serious or even fatal injury.

ChILD sAFETY: Fitting a child seat

(2/9)

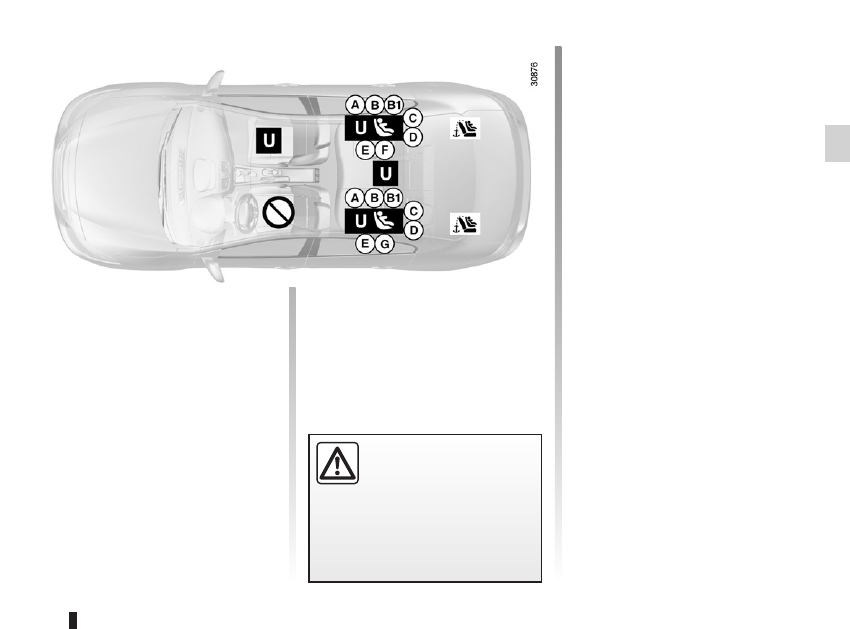

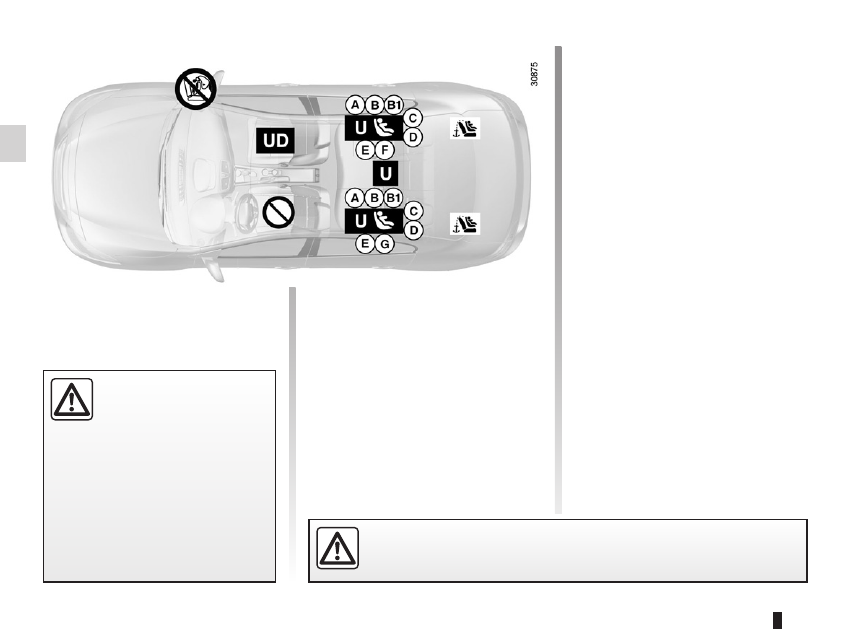

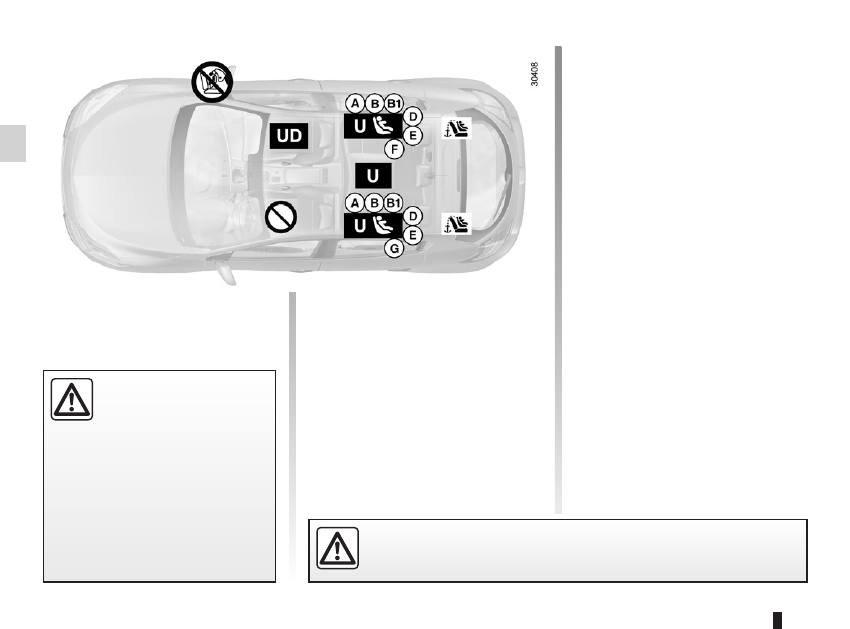

Five-door versions WITh front passenger air bag

1.35

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

²

 Seat not suitable for fitting child

seats.
Child seat attached using the belt

¬

 Seat which allows a child seat

with “Universal” approval to be attached

by a seat belt.

Child seat attached using the IsOFIX

mounting

ü

  Seat  which  allows  an  ISOFIX

child seat to be fitted.

±

  The  rear  seats  are  fitted  with

an  anchorage  point  which  allows  a

forward-facing ISOFIX child seat with

universal approval to be fitted. The an-

chorage  points  are  located  under  the

luggage  compartment  carpet  and  are

indicated by a marking.
The size of the ISOFIX child seat is in-

dicated by a letter:
–  A, B and B1: for forward-facing seats

in group 1 (9 to 18 kg);

–  C: rear-facing seats in group 1 (9 to

18 kg);

–  D  and  E:  shell  seat  or  rear-facing

seats  in  group  0  or  0+  (less  than

13 kg);

–  F and G: cots in group 0 (less than

10 kg).

Using a child safety system

which  is  not  approved  for

this vehicle will not correctly

protect  the  baby  or  child.

They risk serious or even fatal injury.

ChILD sAFETY: Fitting a child seat

(3/9)

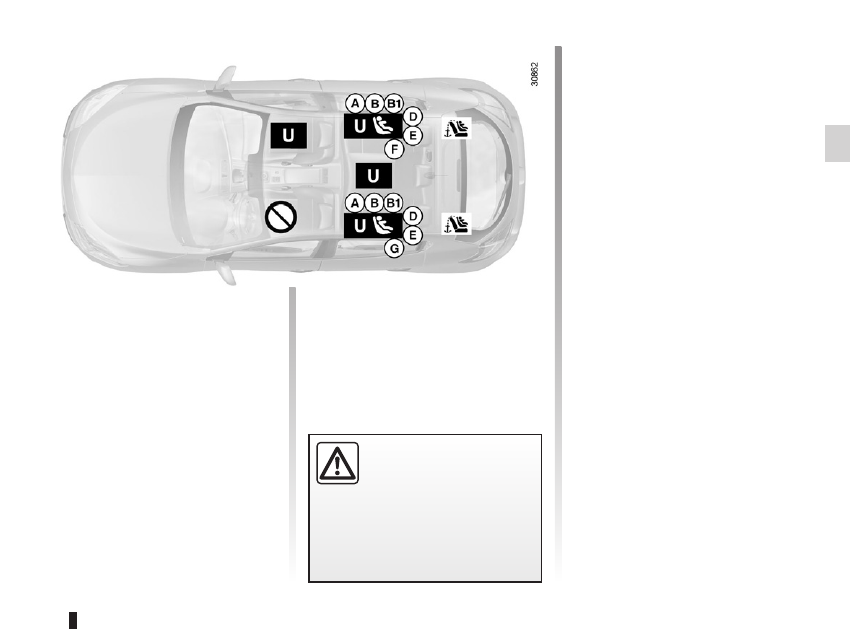

Five-door versions WIThOUT front passenger air bag

1.36

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

The table below summarises the information already shown on the diagram on the previous page, to ensure the regula-

tions in force are respected.

Type of child seat

(Five-door version)

Weight of

the child

seat size

Front

passenger

seat WITh air

bag (1) (2)

Front

passenger

seat

WIThOUT

air bag

Rear side

seats

Rear centre

seat

Carrycot fitted across the ve-

hicle

Group 0

< 10 kg

F, G

X

X

U - IL (3)

U (3)

Rear-facing shell seat

Group 0 or 0+

< 13 kg and 9 to

18 kg

E, D

U

U

U - IL (4)

U (4)

rear-facing seat

Group  0+ and 1

9 to 18 kg

C

U

U

U (4)

U (4)

Forward-facing seat

Group 1

9 to 18 kg

A, B, B1

X

U (5)

U - IUF -

IL (5)

U (5)

Booster seat

Group 2 and 3

15 to 25 kg and

22 to 36 kg

-

X

U (5)

U (5)

U (5)

(1 RIsK OF DEATh OR sERIOUs INJURY: before installing a child seat on the front passenger seat, check that the

air bag has been deactivated (refer to “Child safety: deactivating/activating the front passenger air bag” in Section 1).

ChILD sAFETY: Fitting a child seat

(4/9)

1.37

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

X =  Seat not suitable for fitting child seats.

U =  Seat which allows a child seat with “Universal” approval to be installed using a seat belt; check that it can be fitted.

IUF/IL =   On equipped vehicles, seat which allows an approved “Universal/semi-universal” or vehicle specific” child seat to be at-

tached using the ISOFIX system; check that it can be fitted.

(2)  Only a rear-facing child seat can be fitted in this seat: raise the seat to the maximum and position it as far back as possible,

tilting the seatback slightly (approximately 25°).

(3)  A carrycot can be installed across the vehicle and will take up at least two seats. Position the child with his or her feet nearest

the door.

(4)  Move the front seat as far forward as possible to install a rear-facing child seat, then move back the seat in front as far as it will

go, although without allowing it to come into contact with the child seat.

(5)  Forward-facing child seat; position the seatback of the child seat in contact with the seatback of the vehicle seat. Adjust the

headrest, or remove it if necessary. Do not push the front seat more than halfway back on its runners and do not recline the

seatback more than 25°.

ChILD sAFETY: Fitting a child seat

(5/9)

1.38

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

²

 Seat not suitable for fitting child

seats.
Child seat attached using the belt

¬

 Seat which allows a child seat

with “Universal” approval to be attached

by a seat belt.

 Seat which

only allows a rear-

facing seat with “Universal” approval

to be attached with a seat belt.

³

 Check the status of the air bag

before fitting a child seat or allowing a

passenger to use the seat.

RIsK  OF  DEATh  OR

sERIOUs INJURY: before

fitting  a  rear-facing  child

seat in the front passenger

seat, check that the air bag has been

deactivated (refer to the information

on  “Child  safety:  deactivating/acti-

vating the front passenger air bag”

at the end of the paragraph).

Child seat attached using the IsOFIX

mounting

ü

  Seat  which  allows  an  ISOFIX

child seat to be fitted.

±

  The  rear  seats  are  fitted  with

an  anchorage  point  which  allows  a

forward-facing ISOFIX child seat with

universal approval to be fitted. The an-

chorage points are located in the lug-

gage compartment and are visible.
The size of the ISOFIX child seat is in-

dicated by a letter:
–  A, B and B1: for forward-facing seats

in group 1 (9 to 18 kg);

–  C: rear-facing seats in group 1 (9 to

18 kg);

–  D  and  E:  shell  seat  or  rear-facing

seats  in  group  0  or  0+  (less  than

13 kg);

–  F and G: cots in group 0 (less than

10 kg).

Using a child safety system which is not approved for this vehicle will not

correctly protect the baby or child. They risk serious or even fatal injury.

ChILD sAFETY: Fitting a child seat

(6/9)

Four-door versions WITh front passenger air bag

1.39

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

ChILD sAFETY: Fitting a child seat

(7/9)

²

 Seat not suitable for fitting child

seats.
Child seat attached using the belt

¬

 Seat which allows a child seat

with “Universal” approval to be attached

by a seat belt.

Child seat attached using the IsOFIX

mounting

ü

  Seat  which  allows  an  ISOFIX

child seat to be fitted.

±

  The  rear  seats  are  fitted  with

an  anchorage  point  which  allows  a

forward-facing ISOFIX child seat with

universal approval to be fitted. The an-

chorage points are located in the lug-

gage compartment and are visible.
The size of the ISOFIX child seat is in-

dicated by a letter:
–  A, B and B1: for forward-facing seats

in group 1 (9 to 18 kg);

–  C: rear-facing seats in group 1 (9 to

18 kg);

–  D  and  E:  shell  seat  or  rear-facing

seats  in  group  0  or  0+  (less  than

13 kg);

–  F and G: cots in group 0 (less than

10 kg).

Using a child safety system

which  is  not  approved  for

this vehicle will not correctly

protect  the  baby  or  child.

They risk serious or even fatal injury.

Four-door versions WIThOUT front passenger air bag

1.40

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

ChILD sAFETY: Fitting a child seat

(8/9)

The table below summarises the information already shown on the diagram on the previous page, to ensure the regula-

tions in force are respected.

Type of child seat

(Four-door version)

Weight of

the child

seat size

Front

passenger

seat WITh air

bag (1) (2)

Front

passenger

seat

WIThOUT

air bag

Rear side

seats

Rear centre

seat

Carrycot fitted across the ve-

hicle

Group 0

< 10 kg

F, G

X

X

U - IL (3)

U (3)

Rear-facing shell seat

Group 0 or 0+

< 13 kg  and  9 to

18 kg

E, D

U

U

U - IL (4)

U (4)

rear-facing seat

Group  0+ and 1

9 to 18 kg

C

U

U

U - IL (4)

U (4)

Forward-facing seat

Group 1

9 to 18 kg

A, B, B1

X

U (5)

U - IUF -

IL (5)

U (5)

Booster seat

Group 2 and 3

15 to 25 kg and 22

to 36 kg

-

X

U (5)

U (5)

U (5)

(1 RIsK OF DEATh OR sERIOUs INJURY: before installing a child seat on the front passenger seat, check that the

air bag has been deactivated (refer to “Child safety: deactivating/activating the front passenger air bag” in Section 1).

1.41

ENG_UD23757_3

Sécurité enfants : installation du siège enfant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

X =  Seat not suitable for fitting child seats.

U =  Seat which allows a child seat with “Universal” approval to be installed using a seat belt; check that it can be fitted.

IUF/IL =   On equipped vehicles, seat which allows an approved “Universal/semi-universal” or vehicle specific” child seat to be at-

tached using the ISOFIX system; check that it can be fitted.

(2)  Only a rear-facing child seat can be fitted in this seat: raise the seat to the maximum and position it as far back as possible,

tilting the seatback slightly (approximately 25°).

(3)  A carrycot can be installed across the vehicle and will take up at least two seats. Position the child with his or her feet nearest

the door.

(4)  Move the front seat as far forward as possible to install a rear-facing child seat, then move back the seat in front as far as it will

go, although without allowing it to come into contact with the child seat.

(5)  Forward-facing child seat; position the seatback of the child seat in contact with the seatback of the vehicle seat. Adjust the

headrest, or remove it if necessary. Do not push the front seat more than halfway back on its runners and do not recline the

seatback more than 25°.

ChILD sAFETY: Fitting a child seat

(9/9)

air bag

deactivating the front passenger air bags ........(current page)

front passenger air bag deactivation .....................(current page)

child restraint/seat ................................(up to the end of the DU)

child safety............................................(up to the end of the DU)

child restraint/seat ................................(up to the end of the DU)

transporting children .............................(up to the end of the DU)

1.42

ENG_UD17911_3

Sécurité enfants : désactivation/activation airbag passager avant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

deactivating/activating the front passenger air bag

2

Deactivating the front

passenger air bags

(on equipped vehicles)
You

must  deactivate  certain  devices

in addition to the front passenger seat

belt before fitting a child seat in the front

passenger seat.

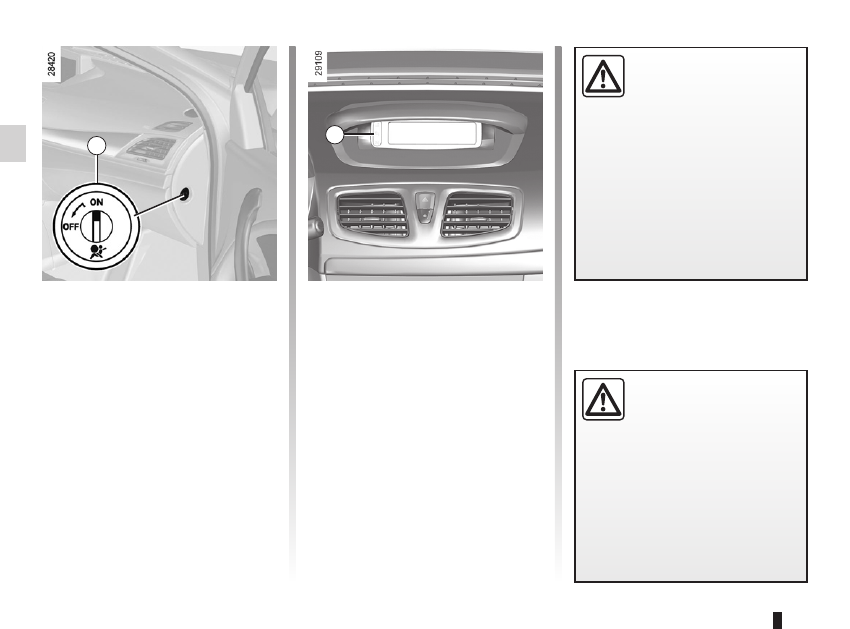

To deactivate the air bags: with the

vehicle  stationary,  push  and  turn

lock 1 to the OFF position.
With the ignition on, it is

essential to

check that warning light 2

¹

 is lit

on  the  central  display  and,  depend-

ing  on  the  vehicle,  that  the  message

“Passenger airbag off” is displayed.
This light remains permanently lit to

let you know that you can fit a child

seat.

ChILD sAFETY: deactivating/activating the front passenger air bag

(1/3)

1

The passenger air bag must

only be deactivated or acti-

vated

with the ignition off.

If it is interfered with when

the vehicle is being driven, indicator
lights

å

 and

©

 will come

on.
Switch the ignition off then on again

to reset the air bag in accordance

with the lock.

1.43

ENG_UD17911_3

Sécurité enfants : désactivation/activation airbag passager avant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

3

ChILD sAFETY: deactivating/activating the front passenger air bag

(2/3)

DANgER
Since operation of the front

passenger  air  bag  is  not

compatible with the position

of a rear-facing child seat,

NEVER

fit a rear-facing child seat on a front

passenger seat with an active front

air bag. The child may suffer very

serious injuries if the air bag is trig-

gered.

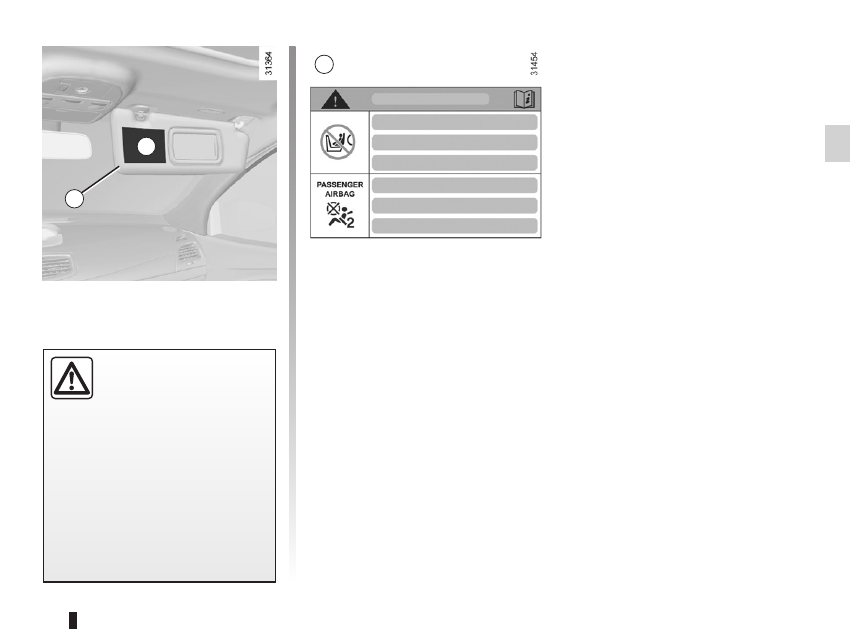

The  markings  on  the  dashboard  and

labels A on each side of passenger sun

blind 3 (example: label shown above)

remind you of these instructions.

A

A

air bag

activating the front passenger air bags ............(current page)

1.44

ENG_UD17911_3

Sécurité enfants : désactivation/activation airbag passager avant (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

ChILD sAFETY: deactivating/activating the front passenger air bag

(3/3)

2

Operating faults

It is forbidden to fit a rear-facing child

seat to the front passenger seat if the

air bag activation/deactivation system

is faulty.
Allowing any other passenger to sit in

that seat is not recommended.
Contact your approved dealer as soon

as possible.

Activating the front

passenger air bags

You  should  reactivate  the  air  bag  as

soon as you remove the child seat from

the front passenger seat to ensure the

protection of the front passenger in the

event of an impact.
To reactivate the air bags: when the

vehicle  is  stationary,  push  and  turn

lock 1 to the ON position.
With the ignition on, you

must check

that the

¹

 warning light 2, is off.

1

The passenger air bag must

only be deactivated or acti-

vated

with the ignition off.

If it is interfered with when

the vehicle is being driven, indicator
lights

å

 and

©

 will come

on.
Switch the ignition off then on again

to reset the air bag in accordance

with the lock.

DANgER
Since operation of the front

passenger  air  bag  is  not

compatible with the position

of a rear-facing child seat,

NEVER

fit a rear-facing child seat on a front

passenger seat with an active front

air bag. The child may suffer very

serious injuries if the air bag is trig-

gered.

steering wheel

adjustment ......................................(up to the end of the DU)

power-assisted steering........................(up to the end of the DU)

power-assisted steering........................(up to the end of the DU)

1.45

ENG_UD18854_2

Volant de direction (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

power-assisted steering

The  variable  power-assisted  steering

system is equipped with an electronic

control system which alters the level of

assistance to suit the vehicle speed.
Steering is made easier during parking

manoeuvres (for added comfort) whilst

the  force  needed  to  steer  increases

progressively  as  the  speed  rises  (for

enhanced safety at high speeds).

Steering wheel

Power-assisted steering

sTEERINg WhEEL/pOWER-AssIsTED sTEERINg

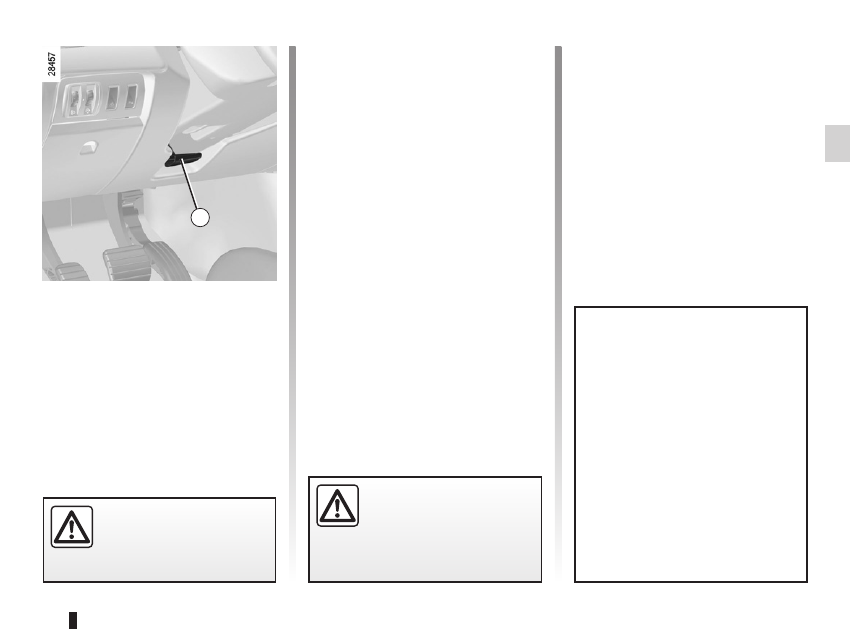

steering wheel

Height and, depending on the vehicle,

depth adjustment.
Pull  lever 1  and  move  the  steering

wheel to the required position.

Then, push the lever back fully, beyond

the point of resistance to lock the steer-

ing wheel.

Make  sure  that  the  steering  wheel  is

correctly locked.

For  safety  reasons,  only

adjust  the  steering  wheel

when the vehicle is station-

ary.

1

Never  switch  off  the  igni-

tion  when  travelling  down-

hill,  and  avoid  doing  so  in

normal  driving  (assistance

is not provided).

Never leave the steering wheel on

full lock when the vehicle is station-

ary.
Do  not  drive  with  a  low  battery

charge. The steering wheel may not

operate correctly.
With  the  engine  switched  off,  or  if

there is a system fault, it is still pos-

sible to turn the steering wheel. The

force required will be greater.
A  noise  may  be  heard  when  the

steering  wheel  is  moved  quickly.

This is normal.

driver’s position ....................................(up to the end of the DU)

controls .................................................(up to the end of the DU)

dashboard.............................................(up to the end of the DU)

1.46

ENG_UD13633_1

Poste de conduite direction à gauche (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_1

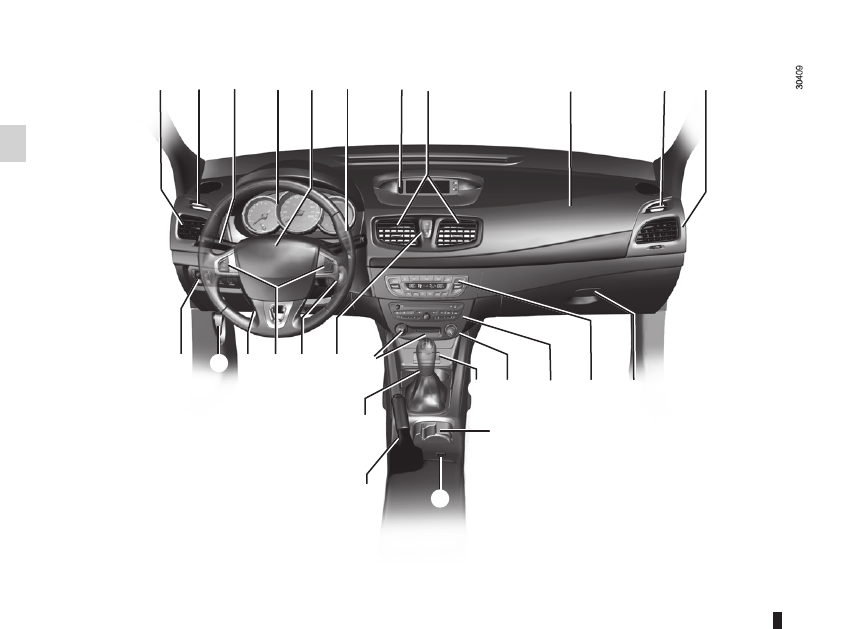

Driving position

DRIVINg pOsITION: LEFT-hAND DRIVE

(1/2)

1

2

3

4

5

6

8

9

10

11

12

13

14

16

21

22

19

15

7

17

20

18

26

23

25 24

27















Content   ..  1  2  3  4   ..
