Feux arrière: remplacement des lampes (X52 - Dacia)

1

2

5

4

7

6

3

3

RUS_NU_993-11_BKL52_Dacia_5

5.18

4  Габаритные огни и стоп-сигналы
  Тип лампы 4: P21/5W.
5  Указатели поворотов
  Тип лампы 5: PY21W.
6  Фонарь заднего хода
  Тип лампы 6: P21W.
7  Противотуманный фонарь
  Тип лампы 7: P21W.

Отсоедините  плату  с  лампами,  отжав

фиксаторы

3.

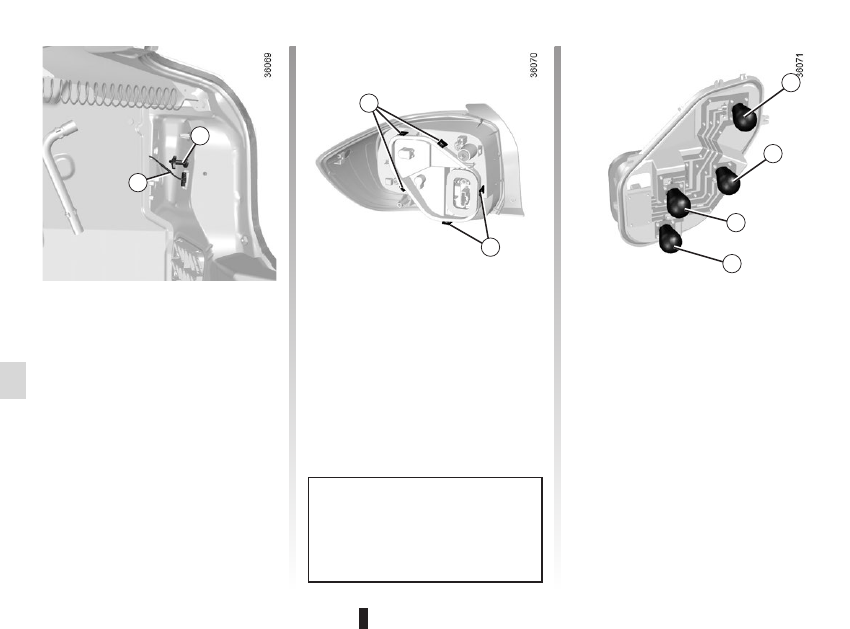

Четырехдверная модификация

кузова

Габаритные огни/стоп-сигналы,

указатели поворотов, задние

противотуманные фонари.
Перед снятием отметьте положение про-

водов

1 для обеспечения их правильного

размещения впоследствии.
Выверните  винт

2  и  снаружи  снимите

блок задних фонарей.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (1/7)

В  соответствии  с  законодательством

и  из  предосторожности  приобретите

на  сервисной  станции  компании-про-

изводителя  запасной  набор  с  ком-

плектом ламп и предохранителей.

Jaune

Noir

Noir texte

RUS_UD30828_2

Feux arrière: remplacement des lampes (X52 - Dacia)

8

9

RUS_NU_993-11_BKL52_Dacia_5

5.19

Поверните патрон

9 на четверть оборота,

отсоедините его и извлеките лампу.
Тип лампы: P 21 W.

Установка
Для  установки  действуйте  в  обратном

порядке,  стараясь  не  повредить  жгут

проводов.

Четырехдверная модификация

кузова (продолжение)

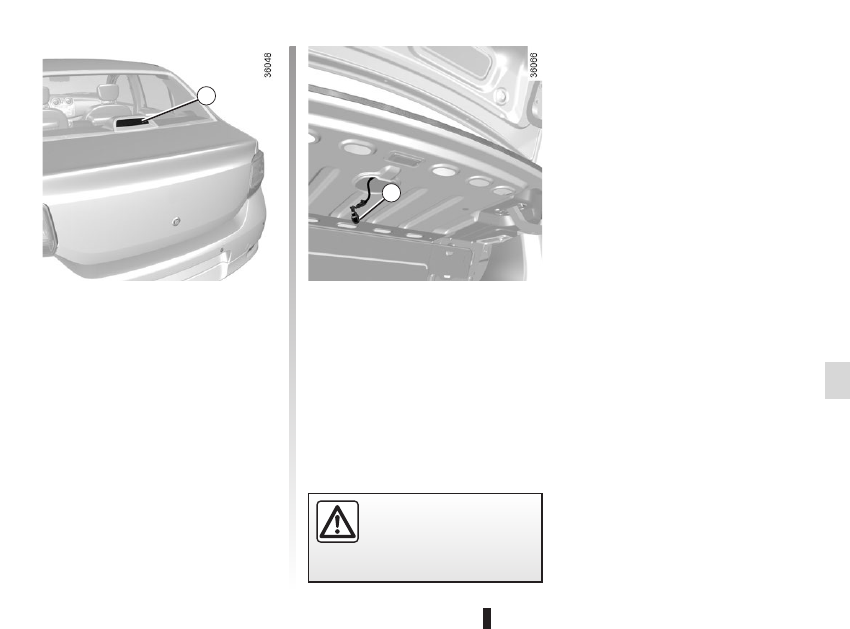

Третий световой указатель

стоп-сигнала 8

Доступ  к  третьему  фонарю  стоп-сигна-

ла

8  осуществляется  через  багажное

отделение.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (2/7)

Лампы  находятся  под  давле-

нием  и  могут  взорваться  при

неосторожном обращении.
Существует  риск  получить



травму.

Jaune

Noir

Noir texte

RUS_UD30828_2

Feux arrière: remplacement des lampes (X52 - Dacia)

10

11

12

12

13

14

15

16

RUS_NU_993-11_BKL52_Dacia_5

5.20

13  Габаритные огни и стоп-сигналы
  Тип лампы 13: P21/5W.
14  Указатели поворотов
  Тип лампы 14: PY21W.
15  Фонарь заднего хода
  Тип лампы 15: P21W.
16  Противотуманный фонарь
  Тип лампы 16: P21W.

Отсоедините  плату  с  лампами,  отжав

фиксаторы

12.

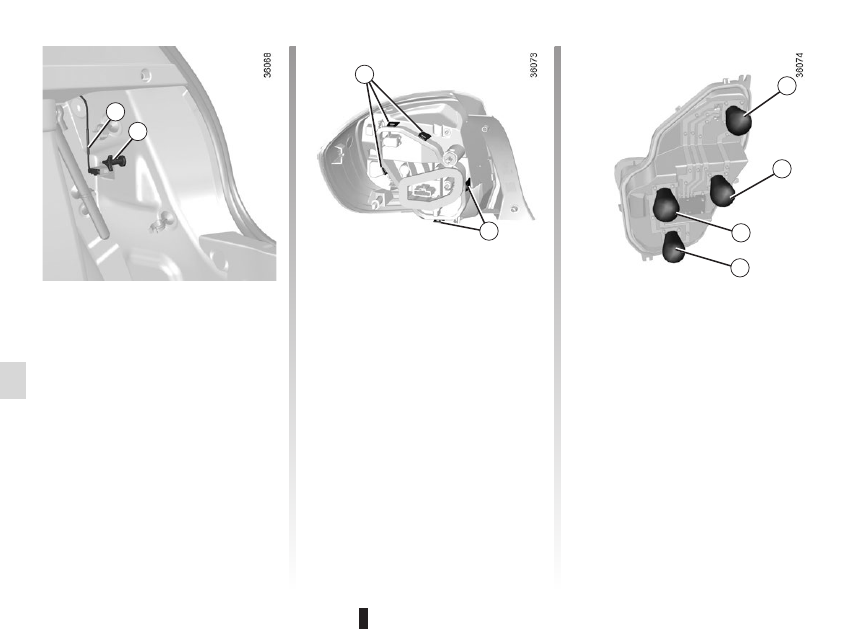

5-дверная модификация

Габаритные огни/стоп-сигналы,

указатели поворотов, задние

противотуманные фонари
Перед снятием отметьте положение про-

водов

10 для обеспечения их правильного

размещения впоследствии.
Выверните  винт

11  и  снаружи  снимите

блок задних фонарей.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (3/7)

Jaune

Noir

Noir texte

RUS_UD30828_2

Feux arrière: remplacement des lampes (X52 - Dacia)

17

18

19

21

21

22

23

24

25

20

RUS_NU_993-11_BKL52_Dacia_5

5.21

22  Габаритные огни и стоп-сигналы
  Тип лампы 22: P21/5W.
23  Указатели поворотов
  Тип лампы 23: PY21W.
24  Фонарь заднего хода
  Тип лампы 24: P21W.
25  Противотуманный фонарь
  Тип лампы 25: P21W.

Отсоедините  плату  с  лампами,  отжав

фиксаторы

21.

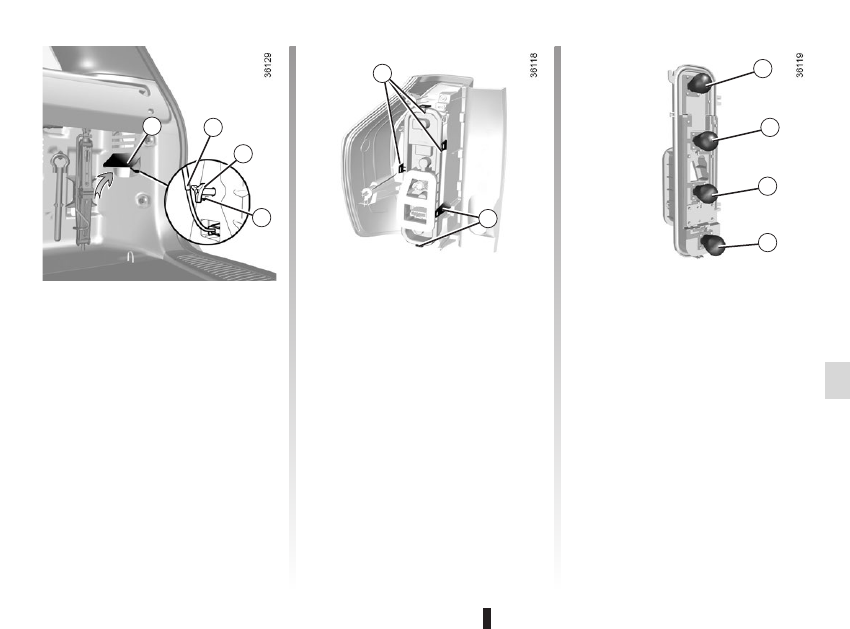

модификация с кузовом

«универсал»

Габаритные огни/стоп-сигналы,

указатели поворотов, задние

противотуманные фонари
Поднимите коврик

17. Перед снятием от-

метьте положение проводов

18 для обес-

печения их правильного размещения впо-

следствии.
Выкрутите винт

19, нажмите на фиксатор

20 и снимите блок-фару снаружи.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (4/7)
