ESTRUCTURA INFERIOR TRASERA
Piso trasero parte delantera
41D
41D-9
Piso trasero parte delantera
La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería o del paso de rueda interior para una
colisión lateral trasera.
Forma parte del caso n˚
(ver introducción
capítulo 40A-C "Designación de las piezas").
En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– según el corte (a),
– completa.
NOTA:
Para efectuar la operación, es indispensable
desgrapar el cierre lateral del larguero trasero que se
solicitará como suplemento.

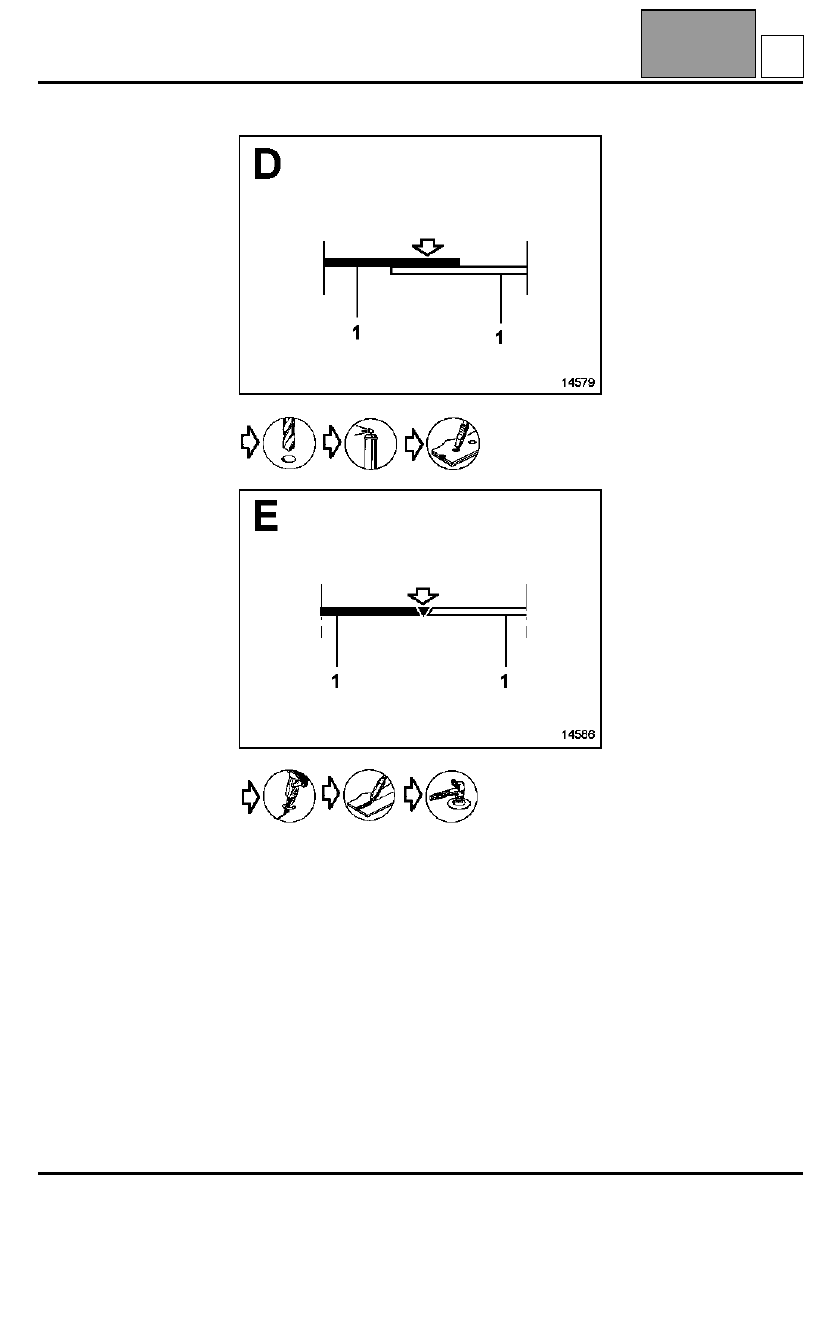

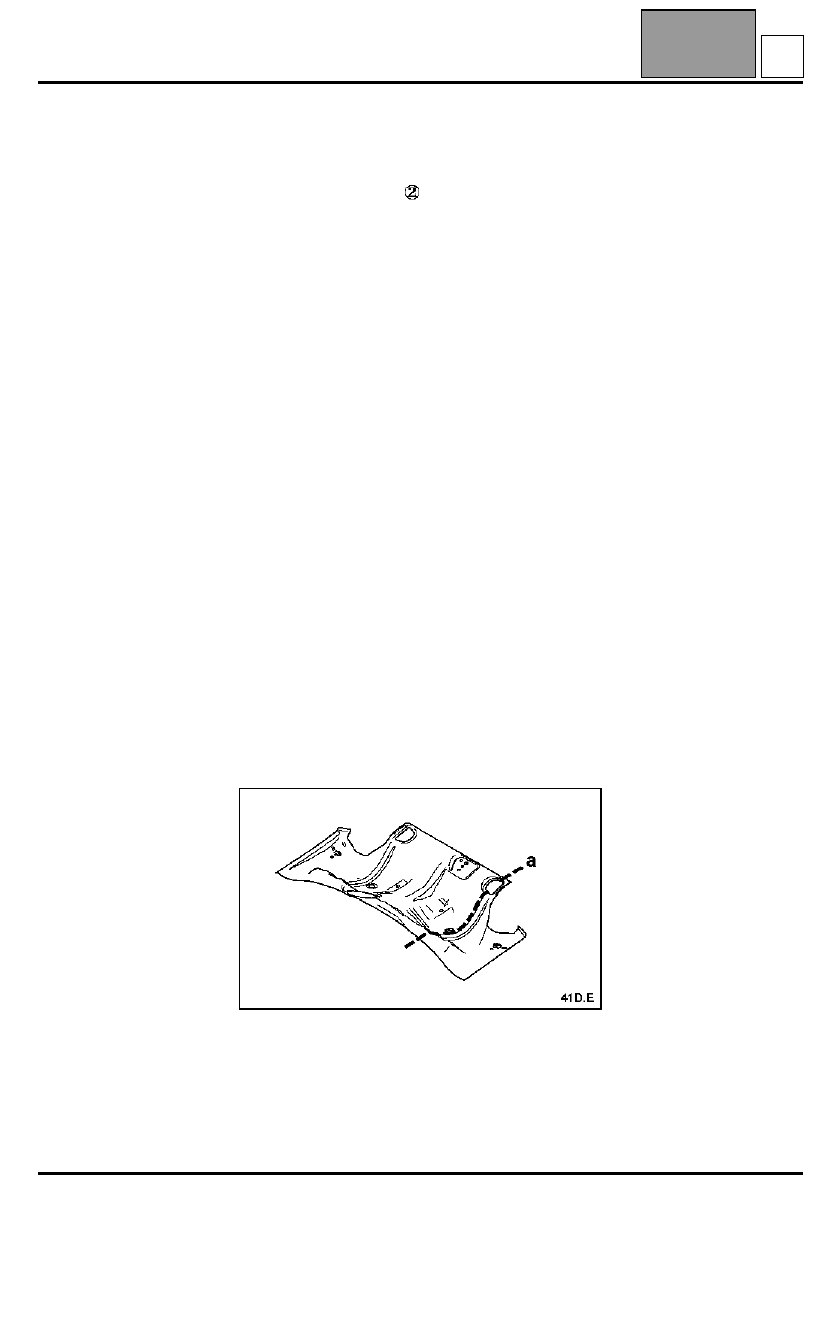

Para la sustitución según el corte (a) que se efectúa
por superposición de las chapas, el número de puntos
de taponado no viene precisado en el método.
Será necesario respetar una separación de
aproximadamente 60 mm entre los puntos de
soldadura.
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Refuerzos
Gancho interior

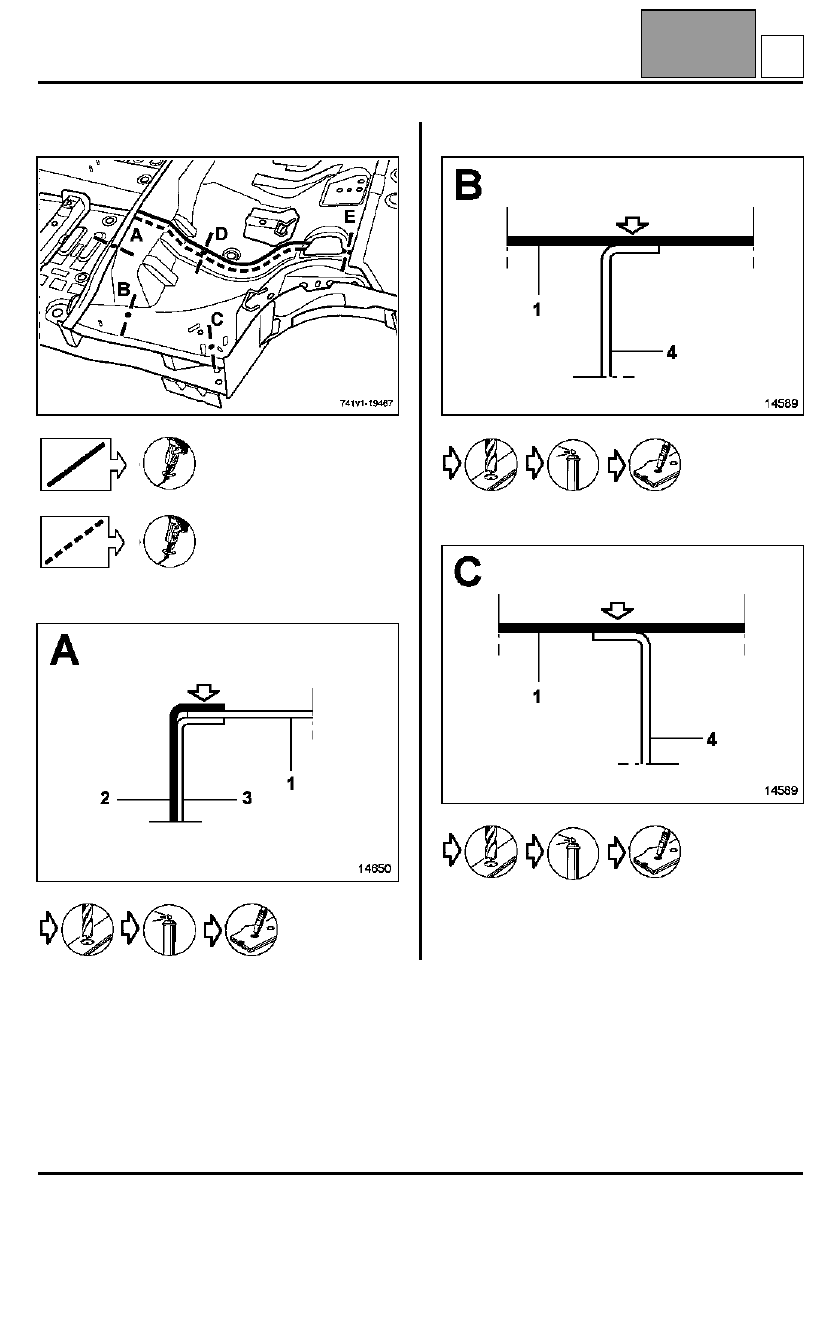

PIEZAS CONCERNIDAS (espesor en mm):
1 Piso trasero parte delantera
2 Travesaño delantero del piso trasero
3 Cierre de travesaño delantero del piso
trasero
4 Larguero trasero
0,7
1,2
1
1,8
