ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-31

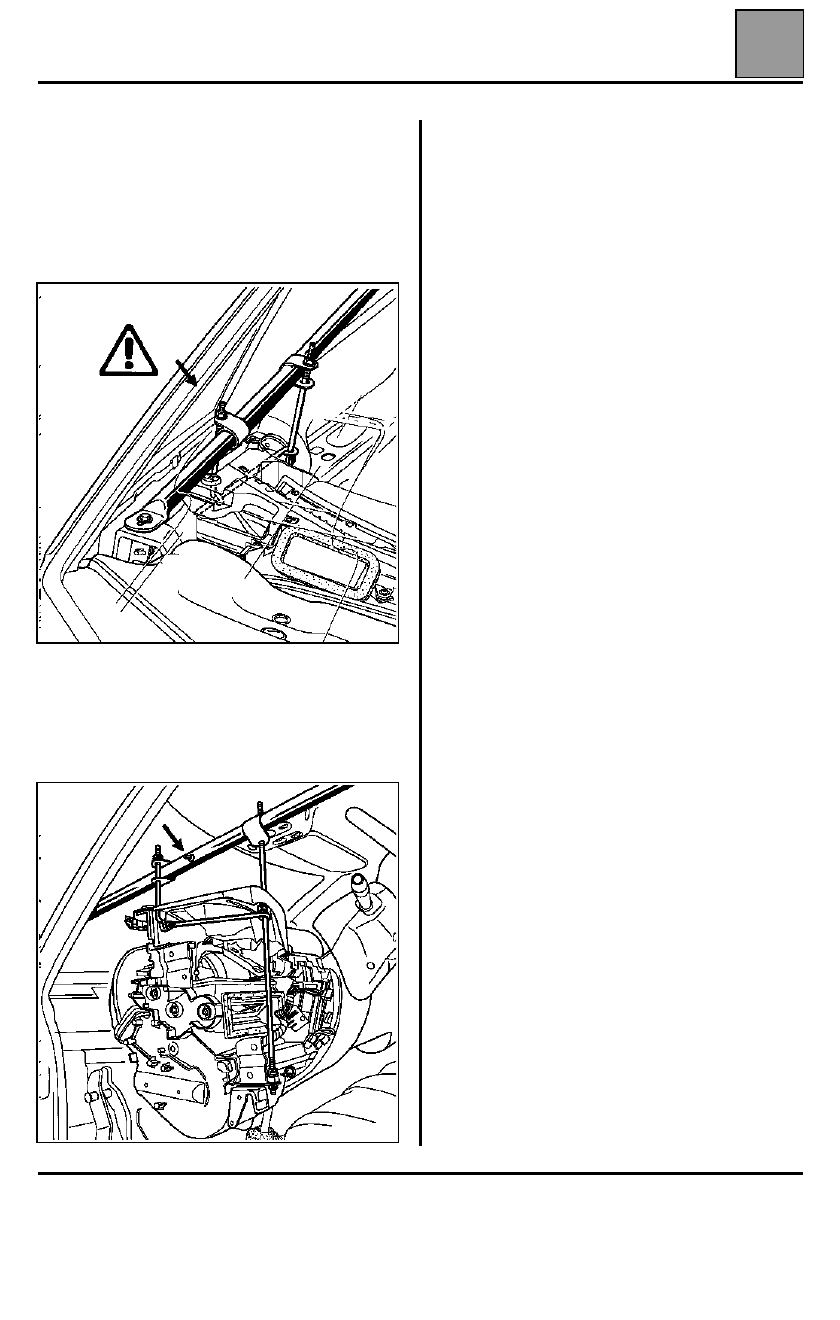

Recular el tablero de bordo hasta el enclavijado de
seguridad:
– tirando paralelamente del conjunto entre dos

personas,

– observando las conteras de aerotermos,
– separando el tirador del capot,
– teniendo cuidado con el paso del útil Car. 1393 a la

altura de los montantes de deflectores,

– teniendo cuidado con el paso de la viga del tablero

de bordo a la altura de la palanca de velocidades
(bascularla ligeramente).

Enclavijar en ambos lados.

REPOSICIÓN

Particularidades:

Mediante dos personas situadas a ambos lados
del vehículo

, hacer deslizar el conjunto tablero de

bordo en el útil Car. 1393 pasando con precaución:
– la viga a la altura de la palanca de velocidades,
– las conteras de aerotermo a través del salpicadero,
– la columna de dirección entre los pedales y a través

de la pletina de pedalier,

– los cableados.

Continuar deslizando el conjunto del tablero de bordo
hasta los topes de centrado.

Posicionar las barras en los orificios inferiores de los
caballetes, el tablero se cala automáticamente en su
emplazamiento de origen, en sus centradores.

Apretar las fijaciones, cuatro tornillos escuadras
inferiores a 2,5 daN.m y cuatro tuercas para
escuadras superiores en los pasos de rueda al par
"Mécano".

Retirar el útil Car. 1993.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-32

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Desplazar la chapa de apoyo de los pies.

Conectar los tres conectores.

Volver a fijar la chapa de apoyo de los pies (tres
tuercas y tres tornillos).

Pegar la insonorización de la cavidad para los pies.

Colocar la tapa.

PINZA ABATIBLE

IMPORTANTE:

 conectar la pinza abatible, ruedas

rectas, volante cerca de la posición bloqueado por el
contactor de arranque, se encuentra en el punto
medio.

La parte inferior de la columna de dirección al ser
deslizante; es necesario reglar la posición de la pinza
abatible en la caja de dirección.

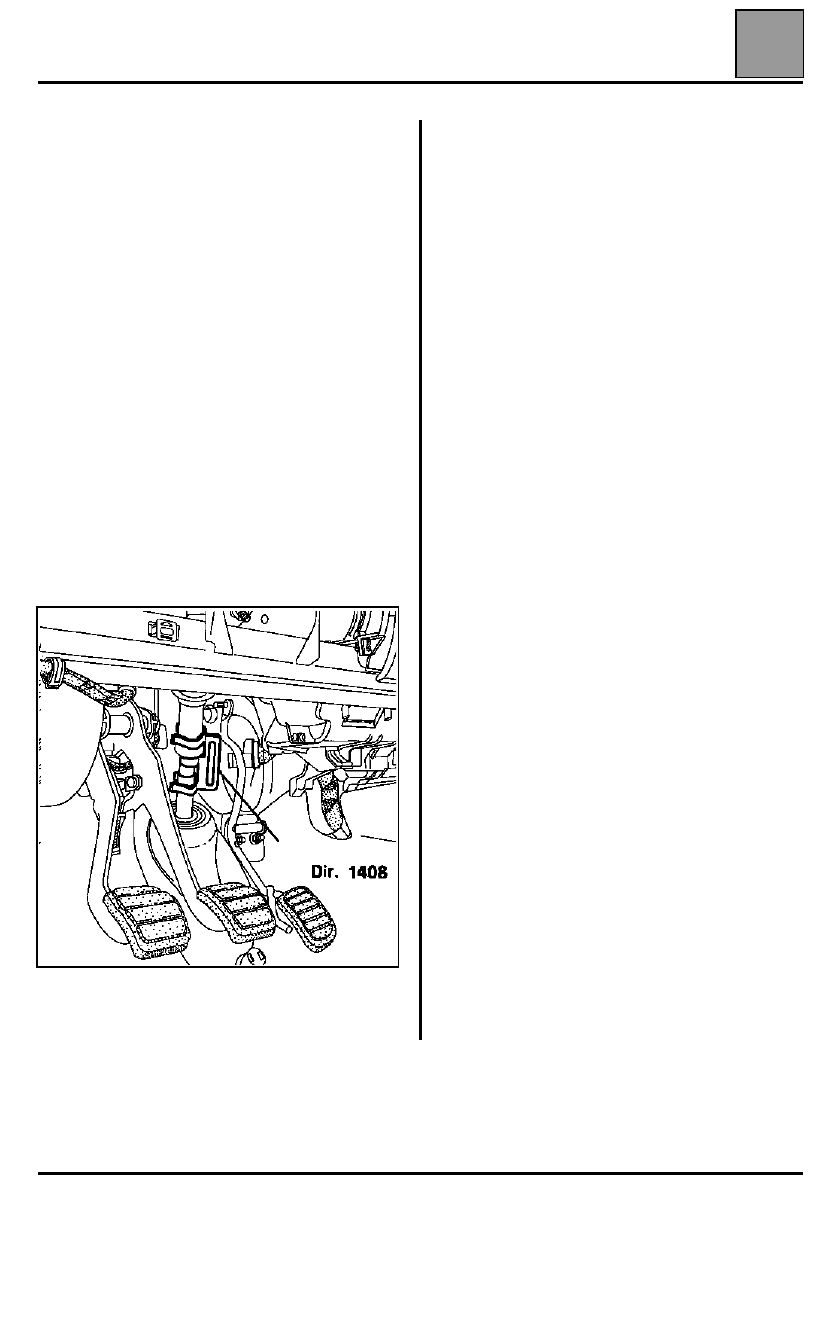

Colocar el útil de plástico Dir. 1048 en la columna.

Apretar el bulón de la pinza.

Retirar el útil Dir. 1408.

Colocar la primera calza de columna lubrificando el
borde de chapa del pedalier, después la segunda
calza y ajustar la moqueta.

CONDUCTOS DE AIRE

Colocar los conductos de aire que unen el bloque
evaporador/pulsador y los bloques de climatización
extrayendo si es necesario los aireadores centrales
para acceder a los manguitos.

Verificar:
– el estado de las juntas hinchables centrales y

comprimirlas justo antes de montar los aireadores
centrales,

– el funcionamiento de las trampillas de los aireadores

centrales.

Colocar el mando de apertura del capot (dos tornillos).

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-33

PUESTA EN MARCHA

Líquido de refrigeración:
– rellenar,
– purgar en estático los aerotermos y el circuito de

refrigeración.

Conectar la batería.

Realizar el autocalado de los mandos de calefacción
(consultar el capítulo 84).

IMPORTANTE:

Cuando todo está montado:
– verificar con el útil de diagnóstico,
– si todo es correcto, desbloquear el calculador.

ATENCIÓN: si no se respetan estas prescripciones
podría ocurrir una disfunción del funcionamiento
normal de los sistemas "airbag", incluyendo un
activado intempestivo de los mismos

Poner el motor en marcha

Verificar las funciones:
– iluminación,
– radio,
– calefacción y acondicionador de aire,
– limpias,
– ...

Prueba en carretera

Verificar los niveles.

ACCESORIOS INTERIORES INFERIORES

Viga del tablero de bordo

57

57-34

Viga del tablero de bordo

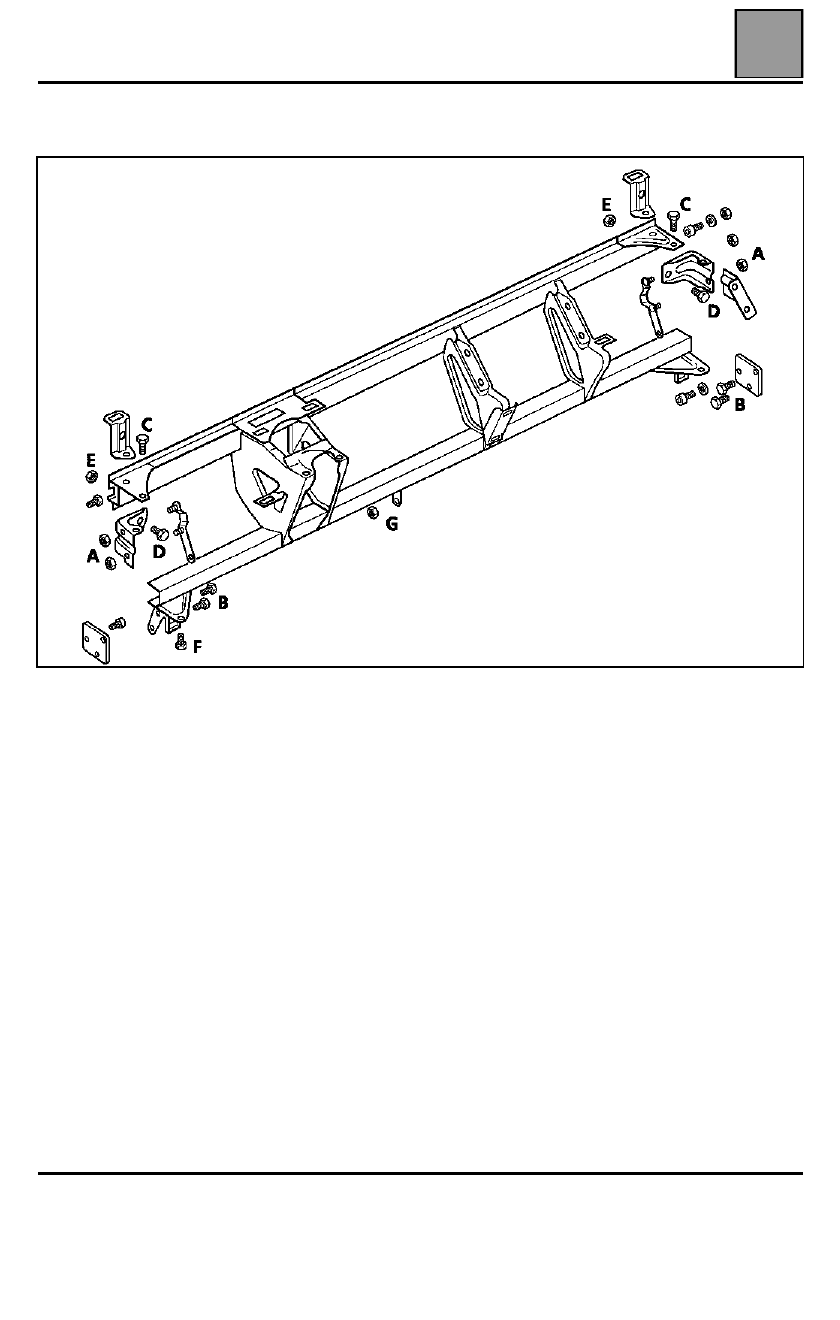

FIJACIÓN

A

- Tuercas accesibles por los pasos de ruedas

B

- Tornillo accesible tras desmontaje de las consolas inferiores

C

- Tornillo accesible tras desmontaje de los mandos de calefacción

D

- Tornillo accesible tras desmontaje de las consolas inferiores

E

- Tuercas accesibles tras la extracción de la parte superior del tablero de bordo y de las conteras de los conductos

de desempañado

F

- Tornillo accesible tras desmontaje de las consolas inferiores

G

- Tuerca accesible tras desmontaje del bloque portaobjetos central
