ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-23

Preparación lado habitáculo

Proteger el habitáculo:

Moqueta, asientos y revestido del tablero de bordo.

Con cinta "W", los montantes de deflector y los pies
delanteros en la zona de paso de los útiles.

Abrir todos los cristales.

Recular los asientos al máximo y ponerlos en posición
cama, protegerlos.

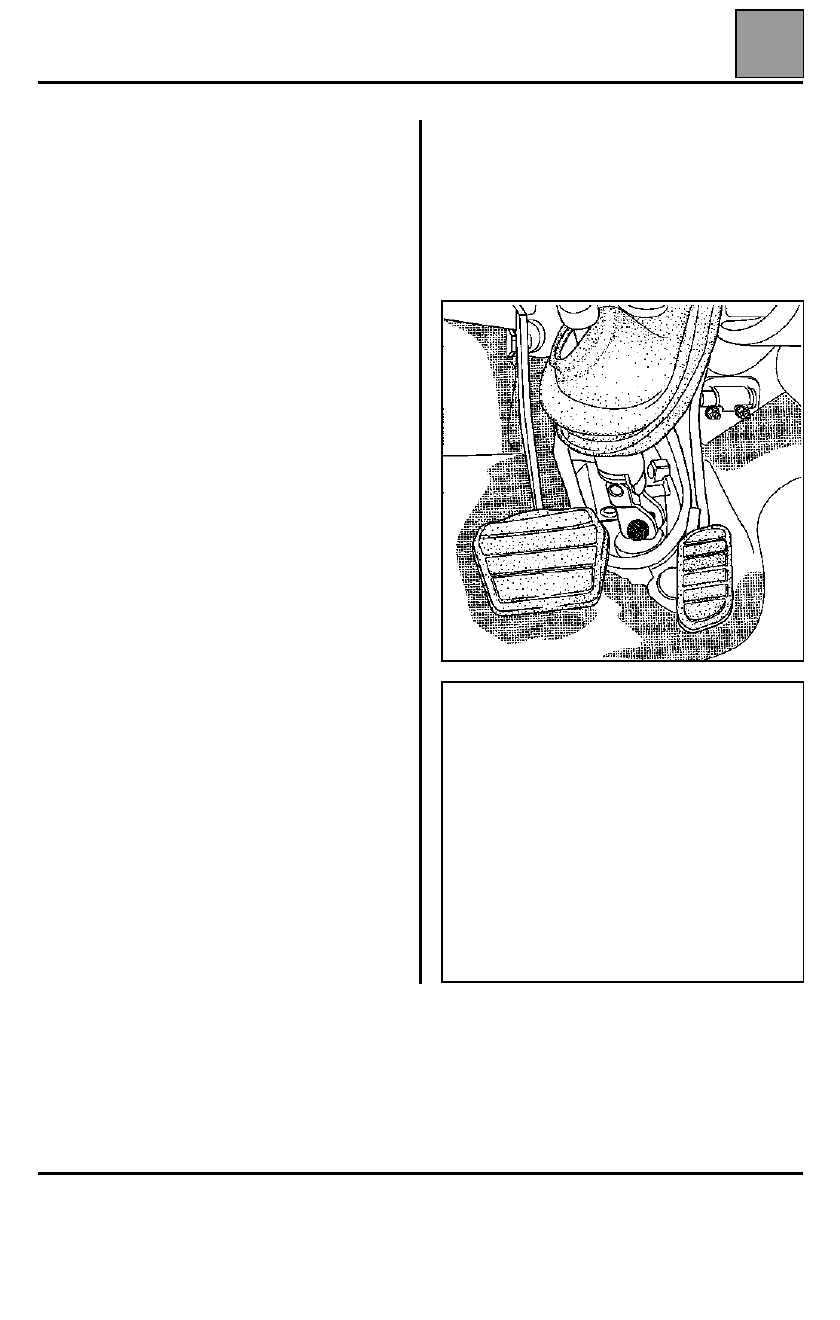

PINZA ABATIBLE DE DIRECCIÓN

Desencajar la "Calza" de la columna de dirección.

Por la apertura del pedalier aflojar el bulón chaveta de
la pinza abatible.

Girar el volante hacia la derecha para sacar el bulón
chaveta, bloquear el contactor de arranque.

ATENCIÓN

Para evitar riesgos de destrucción del contactor
giratorio del airbag bajo el volante, hay que tener
la precaución de respetar las consignas
siguientes:

Inmediatamente y tras el desacoplado, la
columna del volante debe ser imperativamente
inmovilizada mediante el contactor de arranque
durante todo el tiempo que dure la operación.

Cualquier duda sobre el correcto centrado del
contactor giratorio del airbag implica extraer el
volante para poder aplicar el método de
centrado descrito en el capítulo 88 AIRBAG.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-24

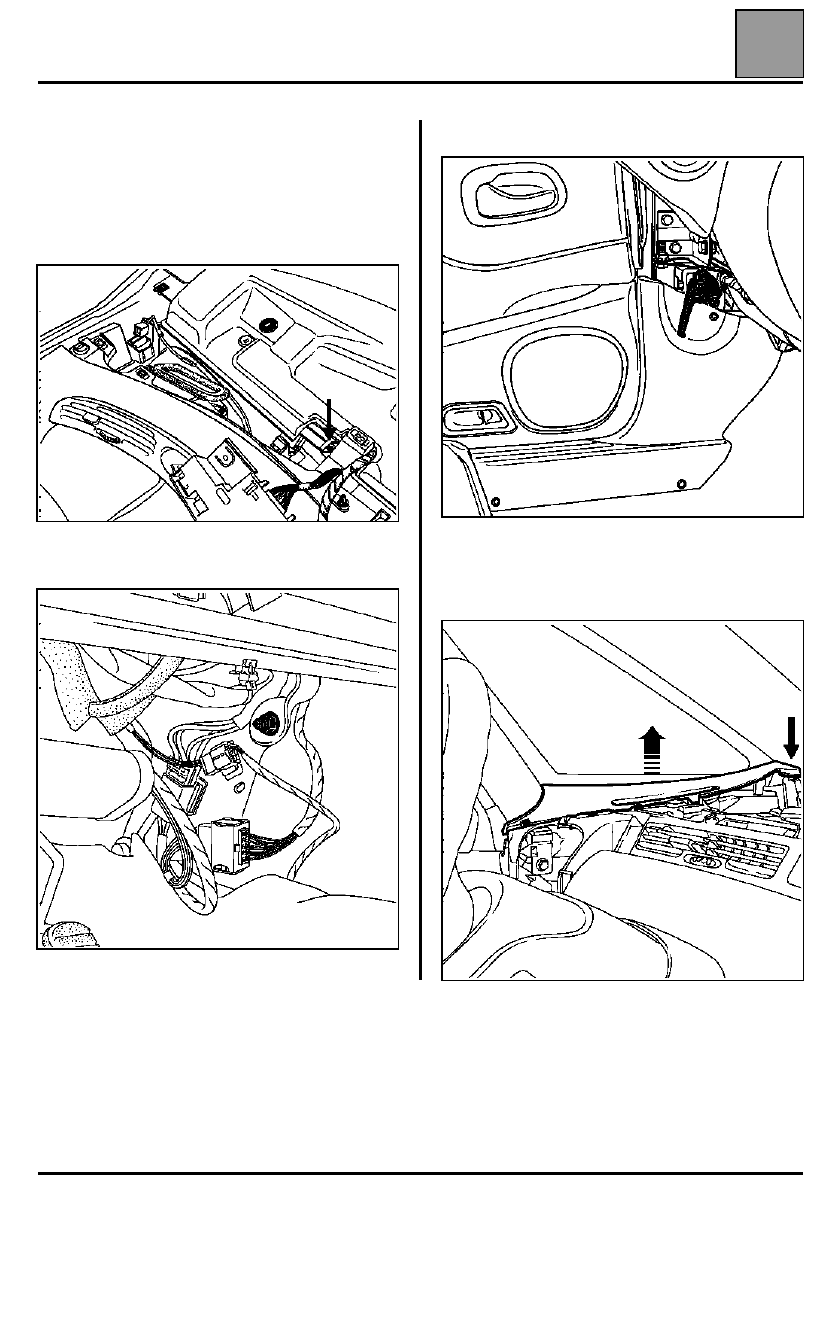

Extraer:
– las consolas laterales del pasajero y de conductor,
– la parte superior del tablero de bordo,
– la parte trasera y delantera de la consola central

inferior (consultar el capítulo 57),

– las portezuelas del pasajero y del conductor,
– las dos fijaciones delanteras de la banda técnica,

– la fijación inferior de la viga,

– el tirador del capot (dos tornillos),

– las bocas de desempañado de los deflectores (un

tornillo y tres grapas chapa por lado) tirando hacia
arriba.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-25

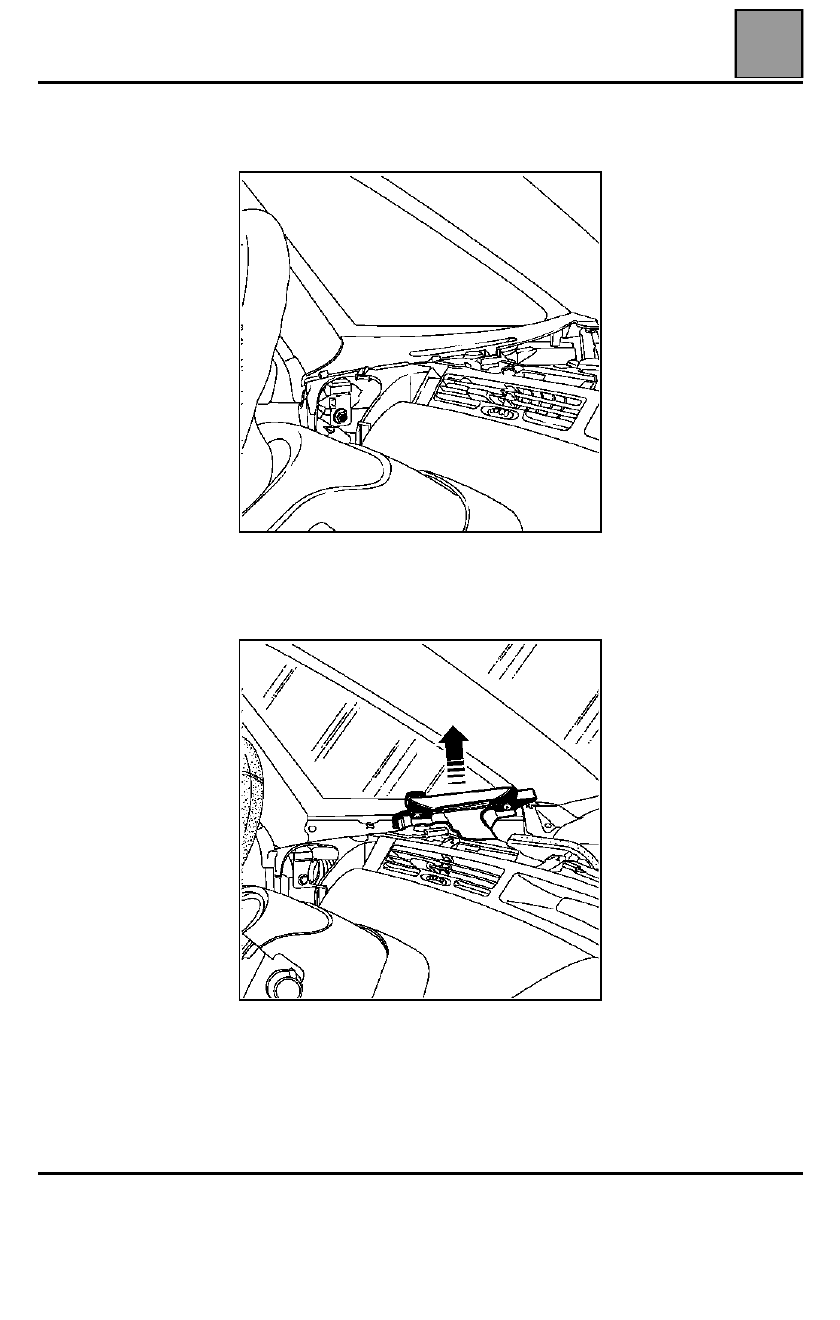

Aflojar las dos fijaciones laterales de la banda técnica
y desgrapar las dos patillas.

Desgrapar las tes de desempañado (dos grapas de
chapa) y sacarlas hacia adelante.

Desconectar los dos conductos de aire en el bloque
pulsador.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-26

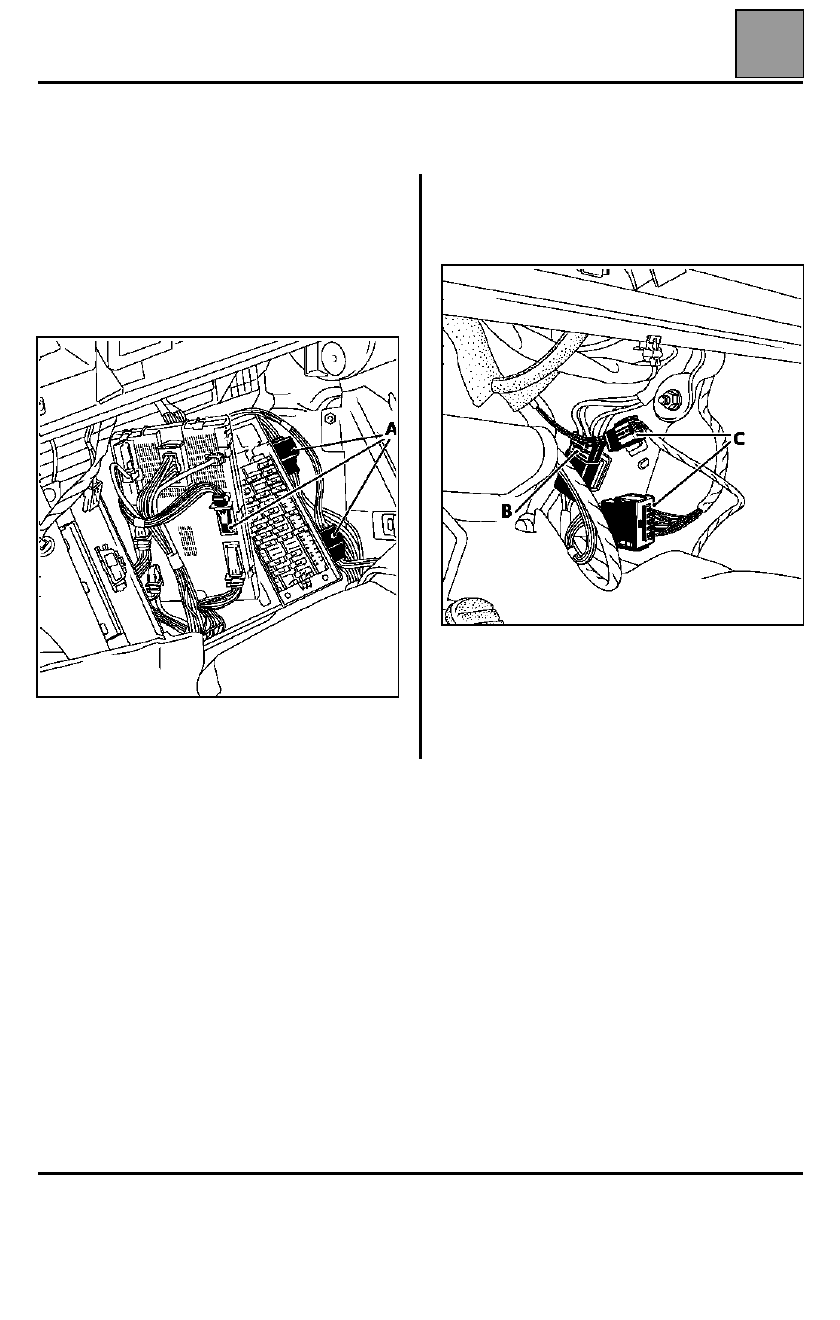

DESCONEXIONES ELÉCTRICAS

Desconectar la caja de fusibles:
– abrir la tapa de la caja de fusibles y relés,
– levantar la moqueta y la insonorización,
– extraer las tres tuercas de fijación superior y los tres

tornillos inferiores de la chapa de encuadramiento,

– levantar la boca y sacar la chapa de

encuadramiento,

– desconectar los tres conectores (A) del cajetín,

– colocar la chapa y la moqueta para proteger la caja

de fusibles.

Desconectar

Los dos conectores (B) del cableado de arranque y
desolidarizar los conectores (C) de la viga.
