Renault Avantime. Manual - parte 95

ESTRUCTURA INFERIOR

Larguero trasero completo

41

UNIÓN CON TRAVESAÑO EXTREMO
TRASERO

Espesor de las chapas (mm)

Desgrapado

5 puntos eléctricos en espesor 2,0

Soldadura

UNIÓN CON TRAVESAÑO INFERIOR

RECUERDEN:

 consultar las operaciones 41-J-1

Soldadura

Travesaño extremo trasero

2,0

Larguero exterior

2,5

41-52

V

ESTRUCTURA INFERIOR

Larguero trasero completo

41

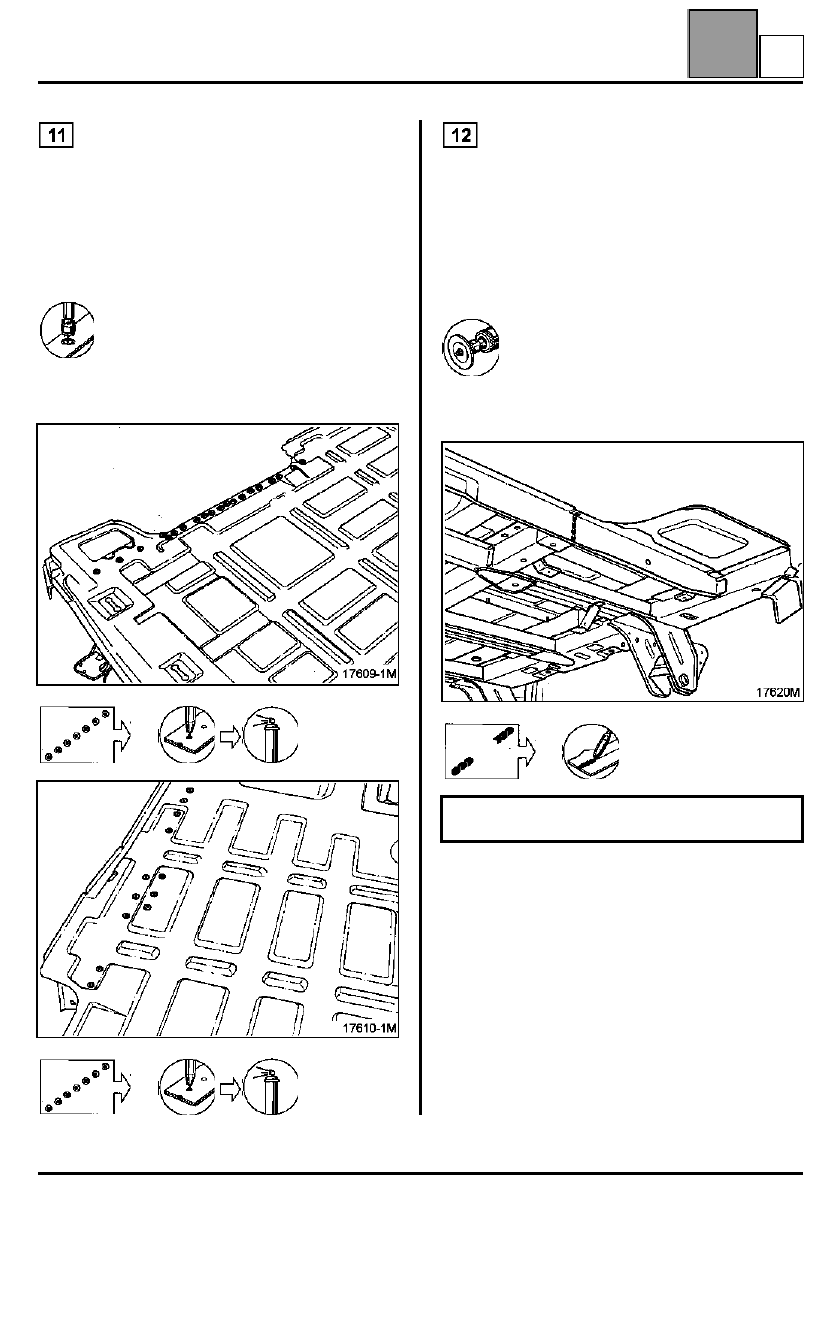

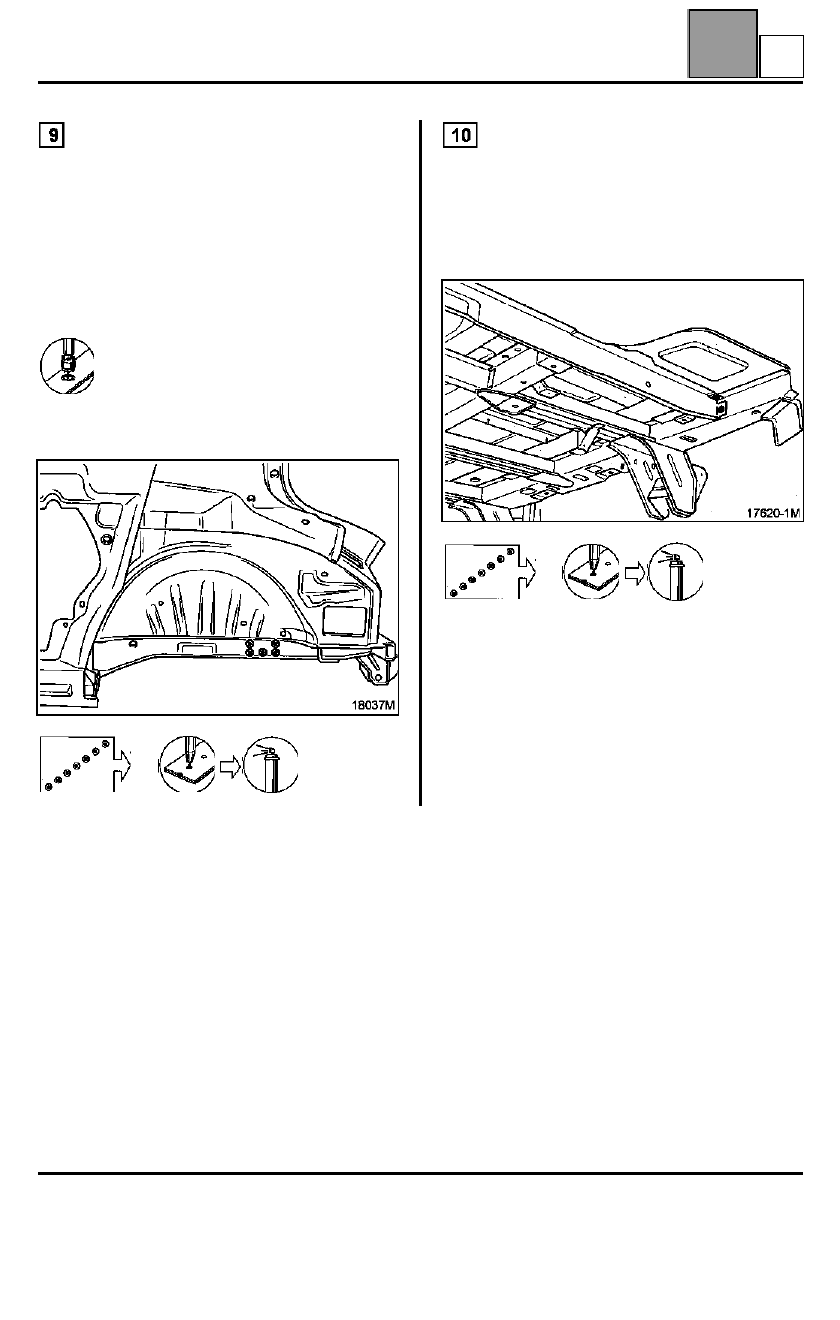

UNIÓN CON PISO

Espesor de las chapas (mm)

Desgrapado

32 puntos eléctricos en espesor 2,5

Soldadura

CORTE PARCIAL

Espesor de las chapas (mm)

Desgrapado

150 mm en espesor 2,5

Soldadura

Piso

0,8

Larguero exterior

2,5

Larguero trasero parcial

2,5

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-53

V

ESTRUCTURA INFERIOR

Piso trasero parcial

41

Piso trasero parcial

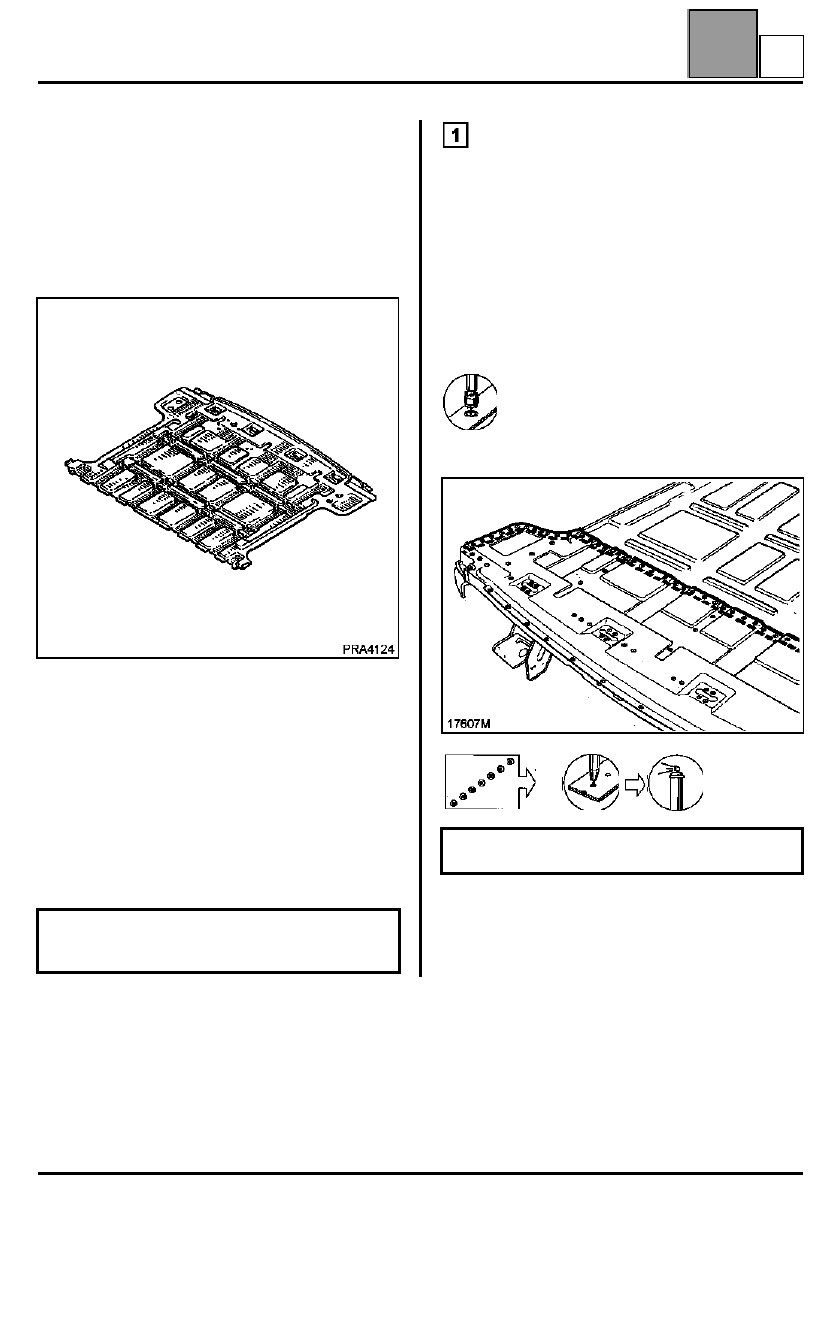

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del travesaño inferior
trasero, del larguero trasero, del travesaño del
maletero para una colisión trasera.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del paragolpes,
– del travesaño del paragolpes,
– de los pilotos traseros,
– de las aletas traseras,
– de los guarnecidos de pasos de ruedas,
– del guarnecido del piso,
– de la rueda de repuesto,
– del escape,
– del travesaño del maletero.

UNIÓN CON PISO

Espesor de las chapas (mm)

Desgrapado

60 puntos eléctricos en espesor 0,8

Soldadura

NOTA: para el corte, así como para la preparación
antes de la soldadura, consultar el capítulo 40
"Generalidades".

Piso trasero

0,8

Larguero exterior

2,5

Larguero trasero

1,5

Travesaño inferior trasero

2,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-54

W

ESTRUCTURA SUPERIOR DELANTERA

Rejilla de entrada de aire

42

142

ESTRUCTURA SUPERIOR DELANTERA

Rejilla de entrada de aire

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Esta pieza se suministra con aparejo.
La operación de pintura se debe efectuar antes de
la colocación.

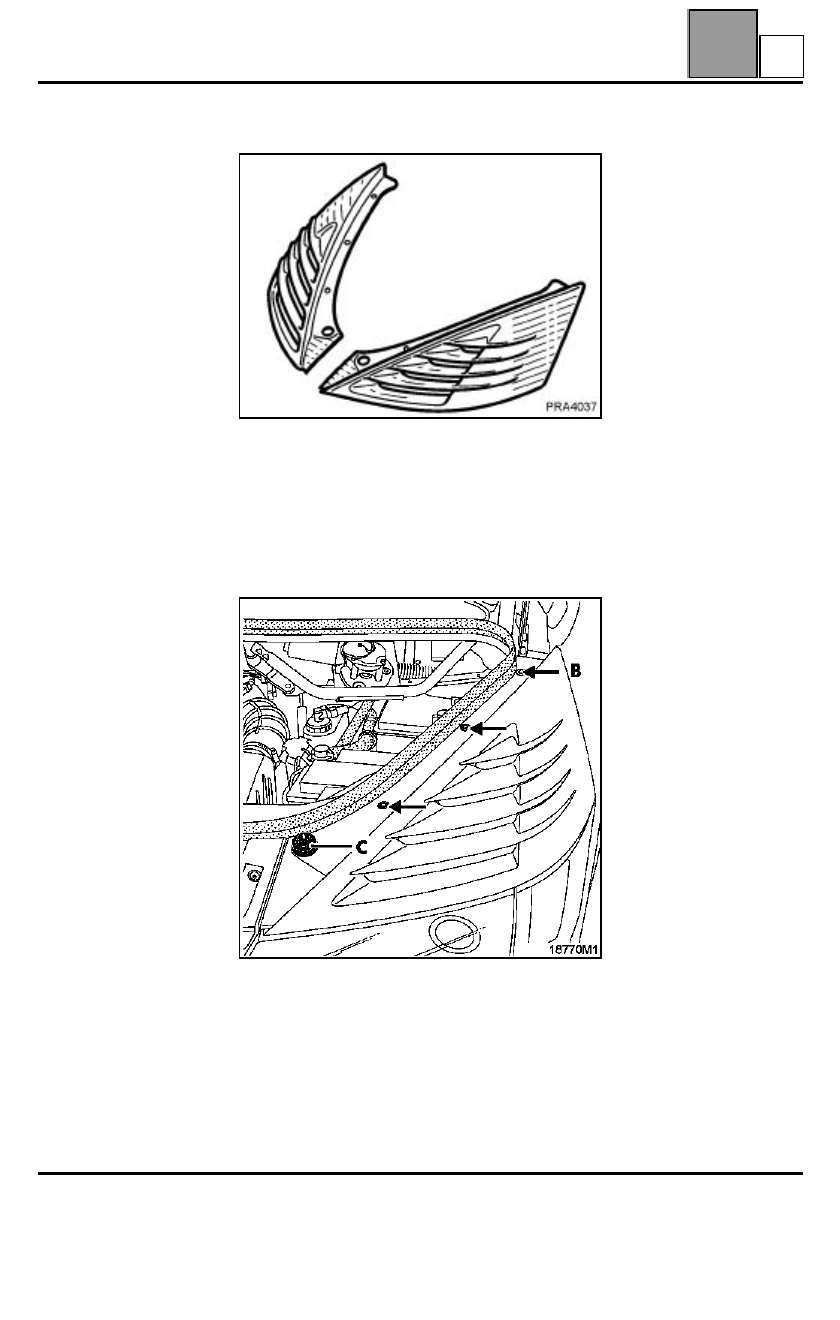

EXTRACCIÓN

Extraer:
– los 3 tornillos torx (B),
– el tope regulable del capot (C).

REPOSICIÓN

La reposición se efectúa en el sentido inverso de la
extracción. Reglar el tope del capot. Controlar los
juegos de aspecto.

42-1

A
