ESTRUCTURA INFERIOR

Semibloque delantero

41

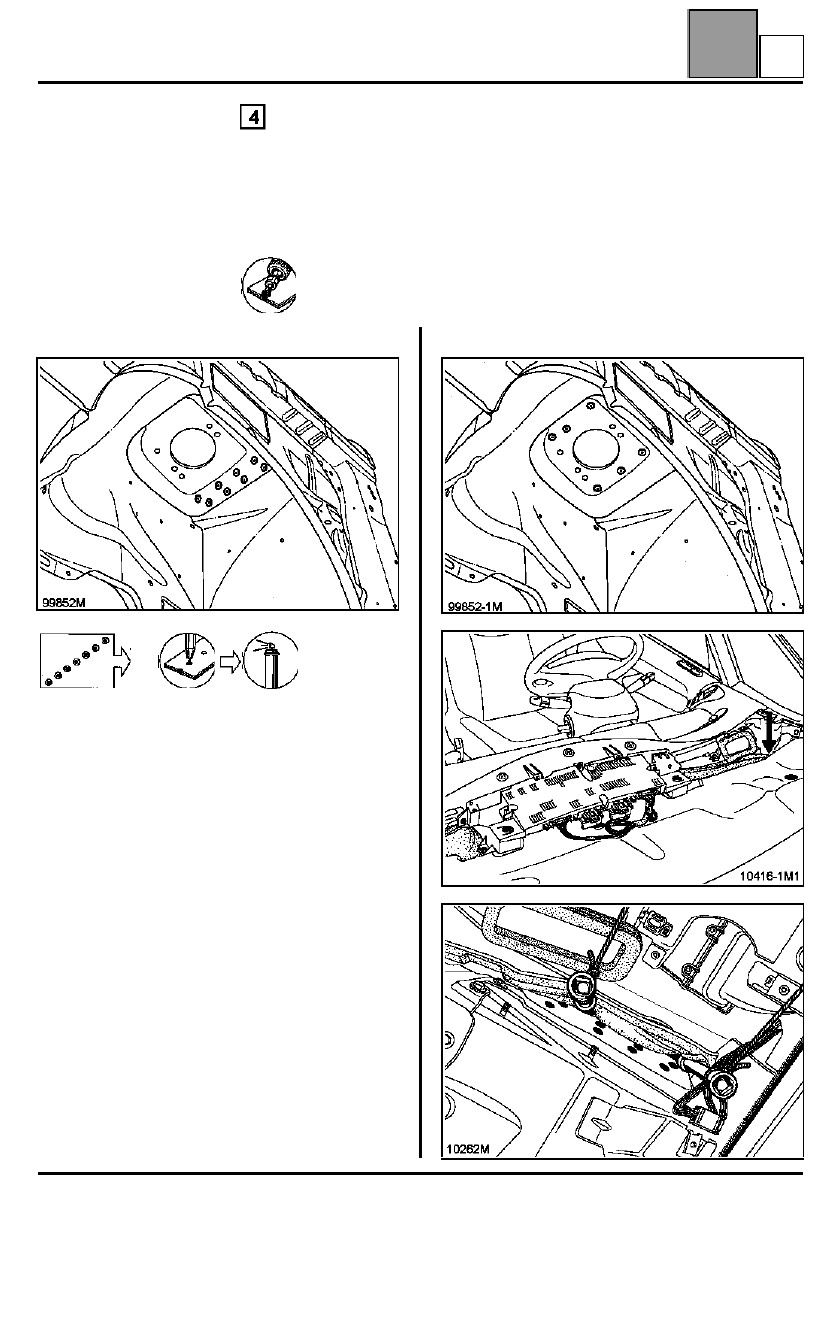

UNIÓN CON TABIQUE DE CALEFACCIÓN

Espesor de las chapas (mm)

Desgrapado

14 puntos eléctricos en espesor 2

Soldadura

IMPORTANTE:

Soldadura de las torretas

Extraer:
– la horquilla delantera,
– el insonorizante del conducto de aire superior.

Aflojar las dos tuercas de plástico del insonorizante
vertical.

Aplanar el conducto de aire del bloque pulsador y del
bloque de climatización.

Separar el insonorizante y sujetarlo mediante
alargadores y casquillos, para evitar la quemadura de
los 8 puntos.

ATENCIÓN:

 separar el cableado eléctrico en el ángulo

del salpicadero - costado de alero.

Soldadura

Copela superior del amortiguador

2,0

Tabique de calefacción

1,0

Conducto de aire

1,0

41-20

H

ESTRUCTURA INFERIOR

Semibloque delantero

41

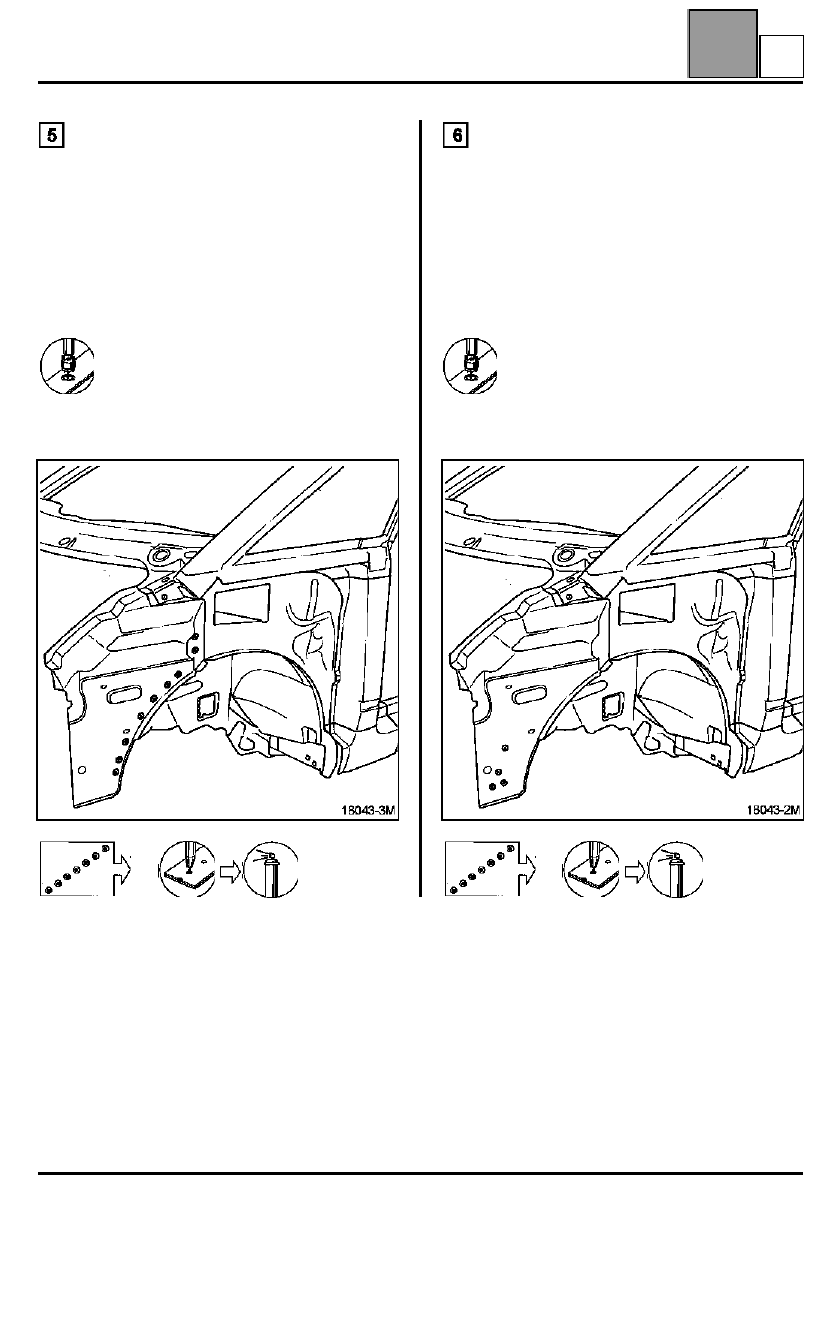

UNIÓN CON PESTAÑA DE ALETA



Espesor de las chapas (mm)

Desgrapado

9 puntos eléctricos en espesor 1,5

Soldadura

UNIÓN CON TIRANTE DE LA PESTAÑA DE
ALETA

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 1,0

Soldadura

Paso de rueda

1,5

Pestaña de aleta delantera

1,0

Pestaña de aleta delantera

1,0

Tirante de la pestaña de aleta

1,2

41-21

H

ESTRUCTURA INFERIOR

Semibloque delantero

41

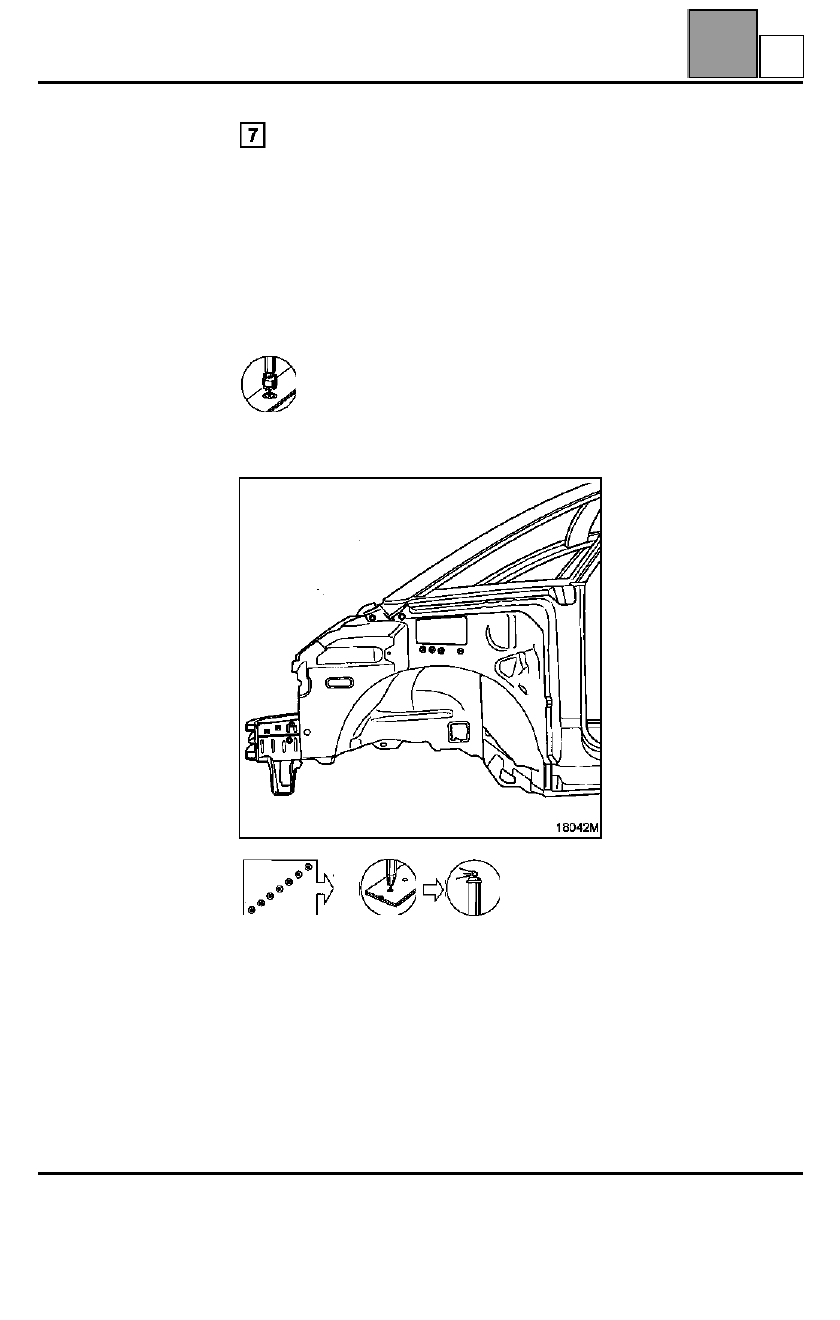

UNIÓN CON COPELA

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 2,0

Soldadura

Copela

2,0

Pestaña de aleta

1,0

41-22

H

ESTRUCTURA INFERIOR

Semibloque delantero

41

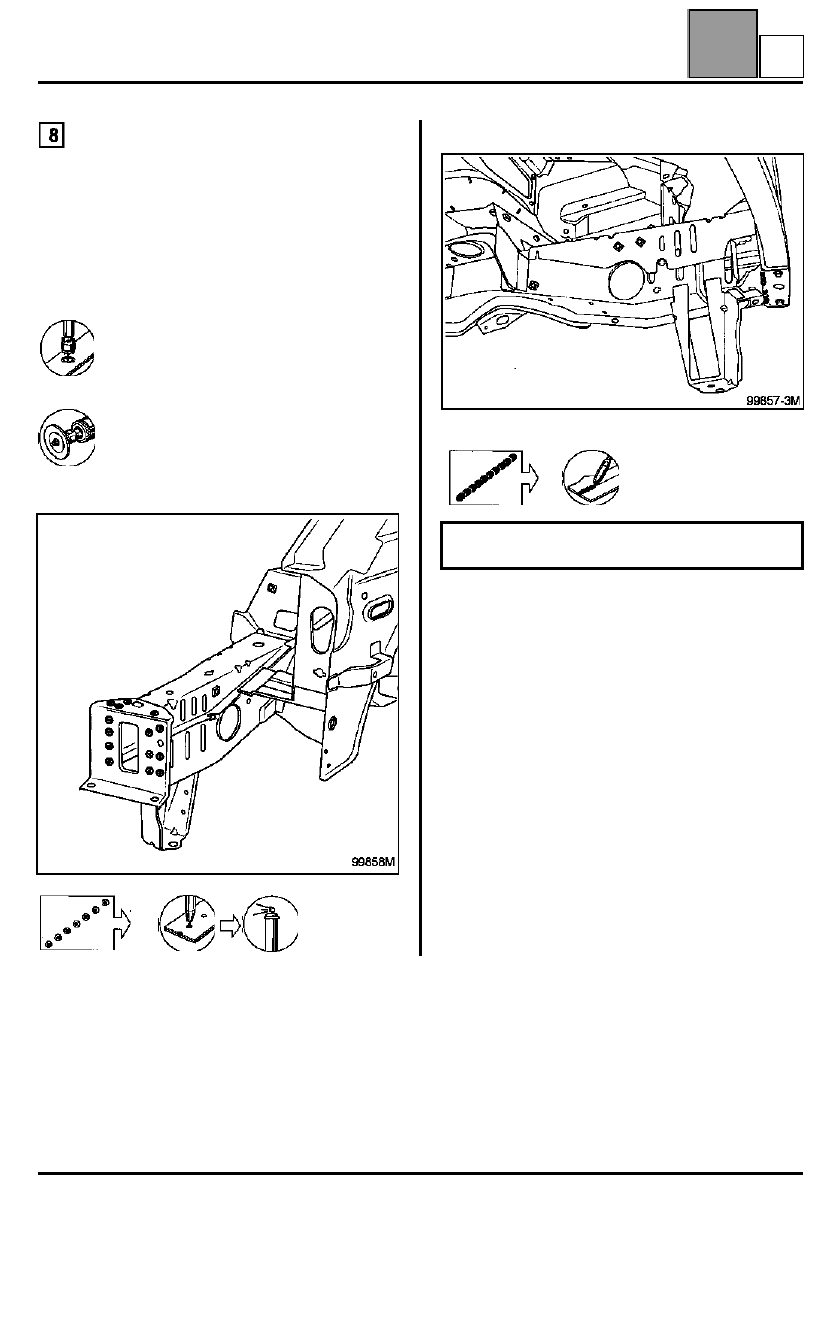

UNIÓN CON ELEMENTO DE UNIÓN
TRAVESAÑO EXTREMO DELANTERO

RECUERDEN:

 consultar las operaciones 41-A-1.

Desgrapado

14 puntos eléctricos en espesor 1,2

+2 cordones mag de 25 mm

Soldadura

Soldadura

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-23

H
