ESTRUCTURA INFERIOR

Sobrelarguero delantero

41

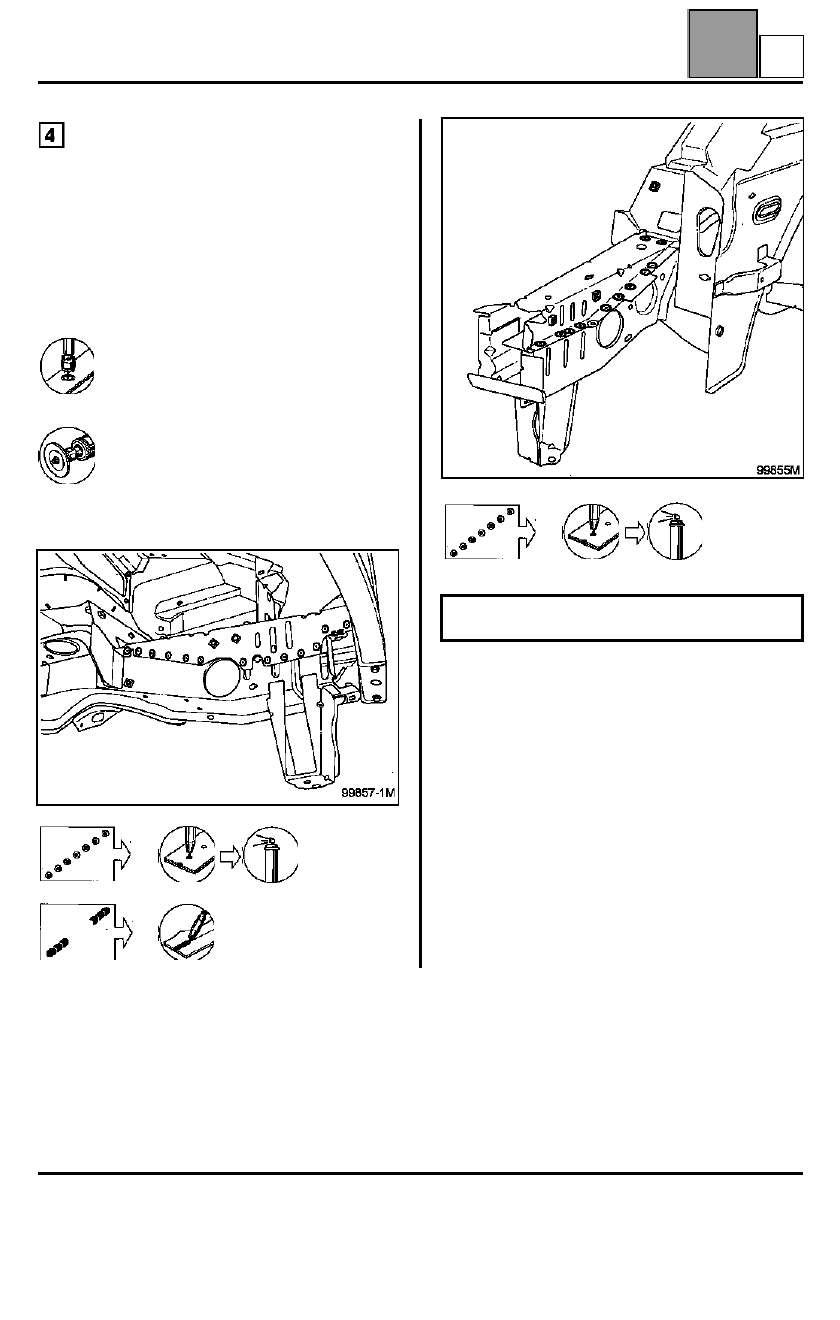

UNIÓN CON LARGUERO DELANTERO
PARTE DELANTERA

Espesor de las chapas (mm)

Desgrapado

24 puntos eléctricos en espesor 1,20

+ 1 cordón mag de 30 mm

Soldadura

Sobrelarguero

1,2

Larguero delantero parte delantera

1,5

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-12

F

ESTRUCTURA INFERIOR

Recipiente de batería y calculador

41

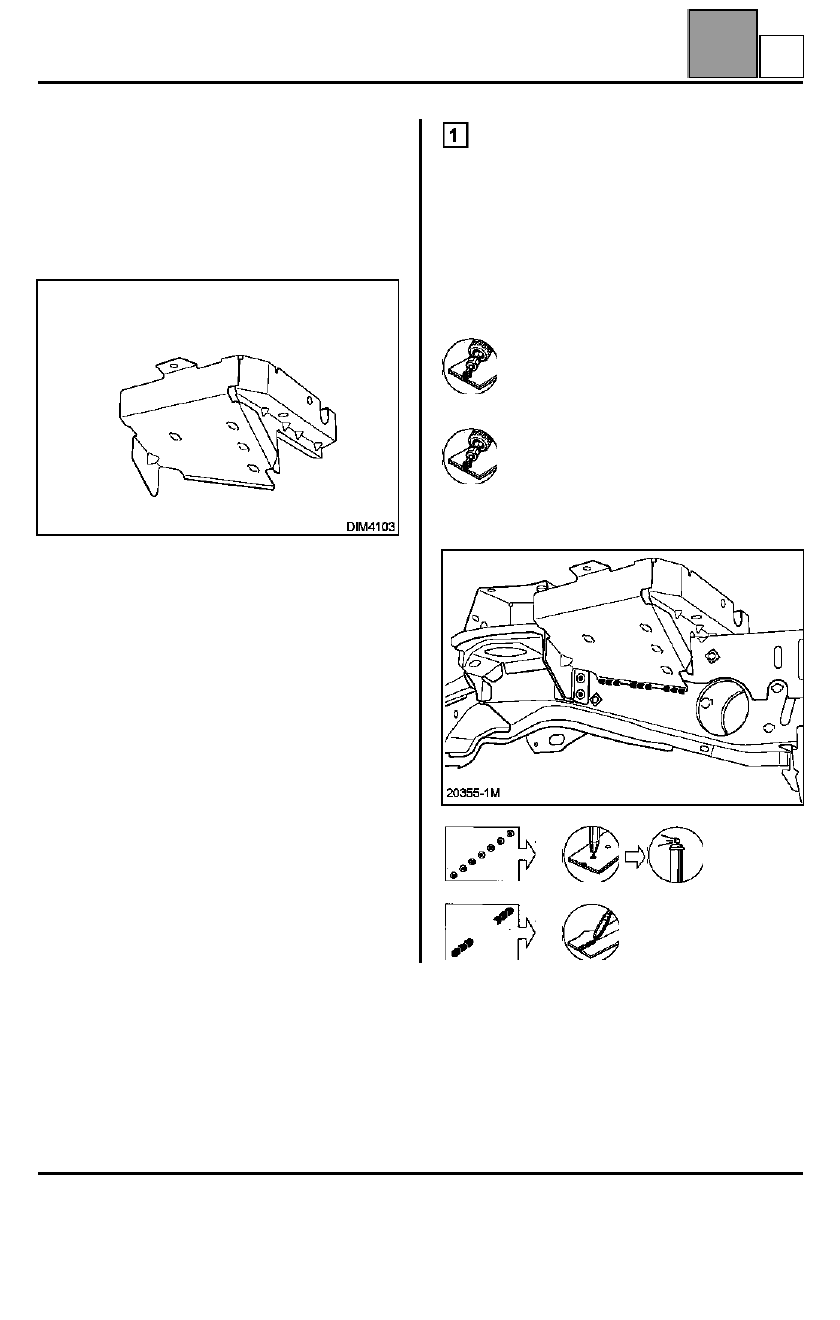

Recipiente de batería y calculador

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del larguero delantero
parte delantera o del semibloque delantero.

COMPOSICIÓN DE LA PIEZA A.P.R.

UNIÓN CON LARGUERO

Espesor de las chapas (mm)

Desgrapado

2 puntos eléctricos en espesor 1,50

+3 cordones mag de 30 mm

Soldadura

Recipiente de batería y calculador

1,2

Larguero delantero parte delantera

1,5

41-13

G

ESTRUCTURA INFERIOR

Recipiente de batería y calculador

41

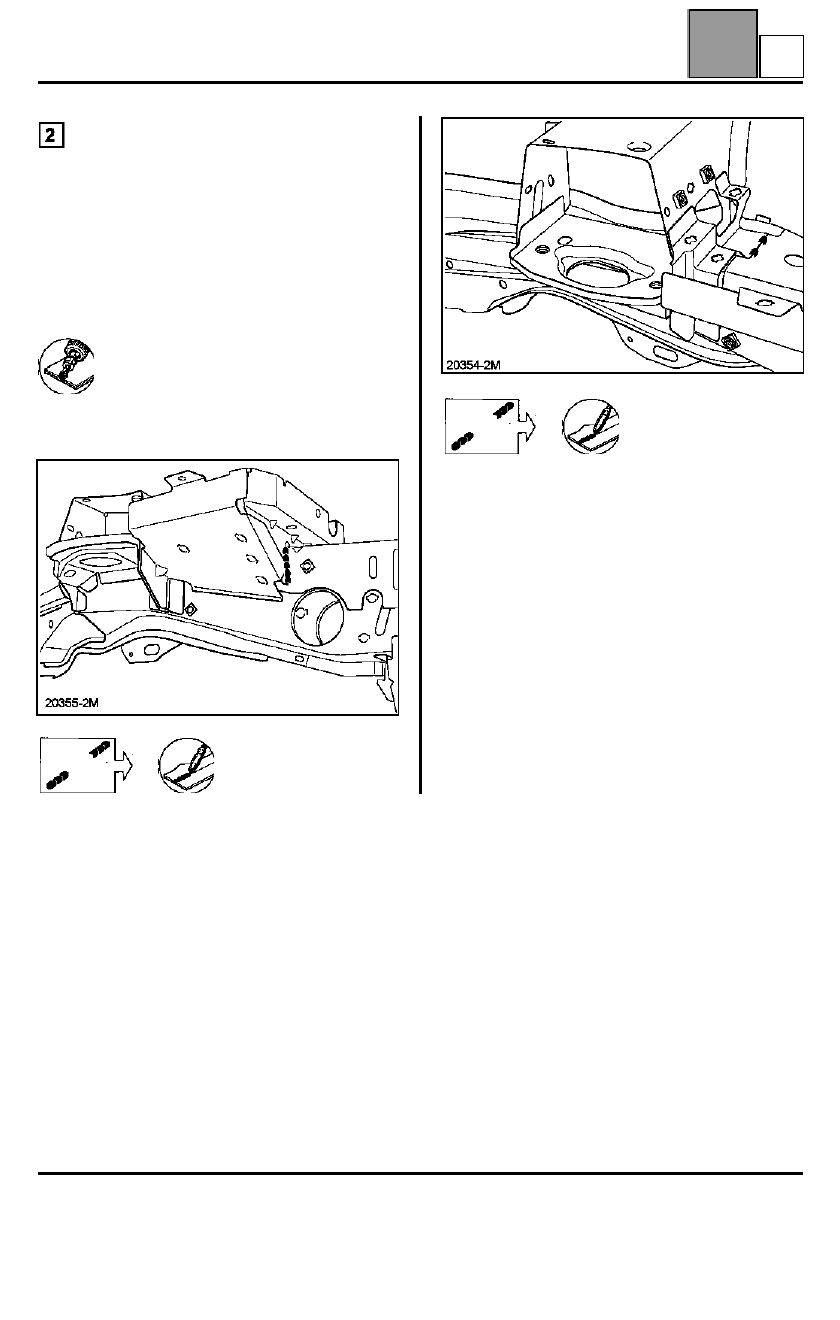

UNIÓN CON SOBRELARGUERO

Espesor de las chapas (mm)

Desgrapado

1 cordón mag de 40 mm
2 cordones mag de 20 mm

Soldadura

Recipiente de batería y calculador

1,2

Sobrelarguero

1,2

41-14

G

ESTRUCTURA INFERIOR

Recipiente de batería y calculador

41

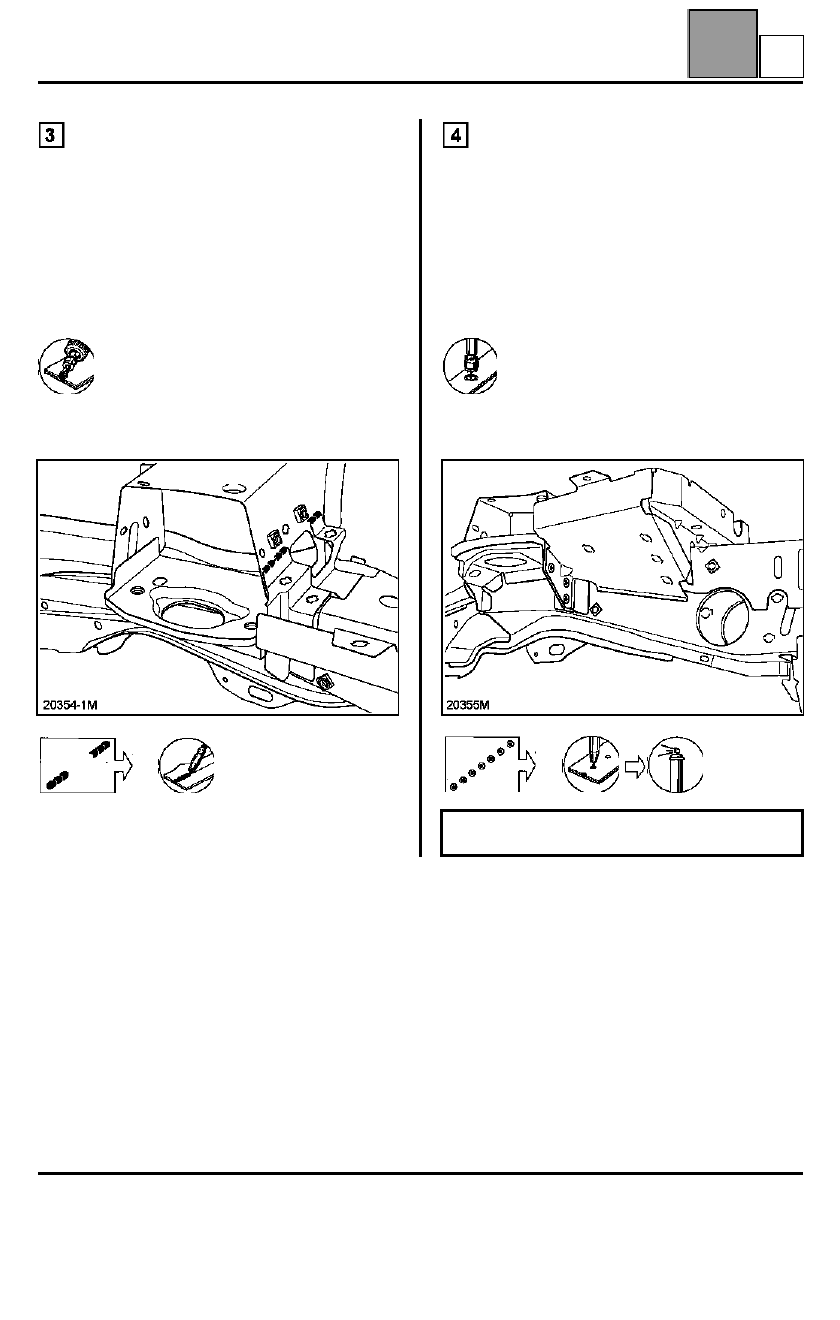

UNIÓN CON SOPORTE SUPERIOR DE LA
CAJA DE VELOCIDADES

Espesor de las chapas (mm)

Desgrapado

3 cordones mag de 25 mm

Soldadura

UNIÓN CON SOPORTE INFERIOR DE LA
CAJA DE VELOCIDADES

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 1,20

Soldadura

Recipiente de batería y calculador

1,2

Soporte de la caja de velocidades

1,2

Recipiente de batería y calculador

1,2

Soporte inferior de la caja de velocidades

1,2

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-15
