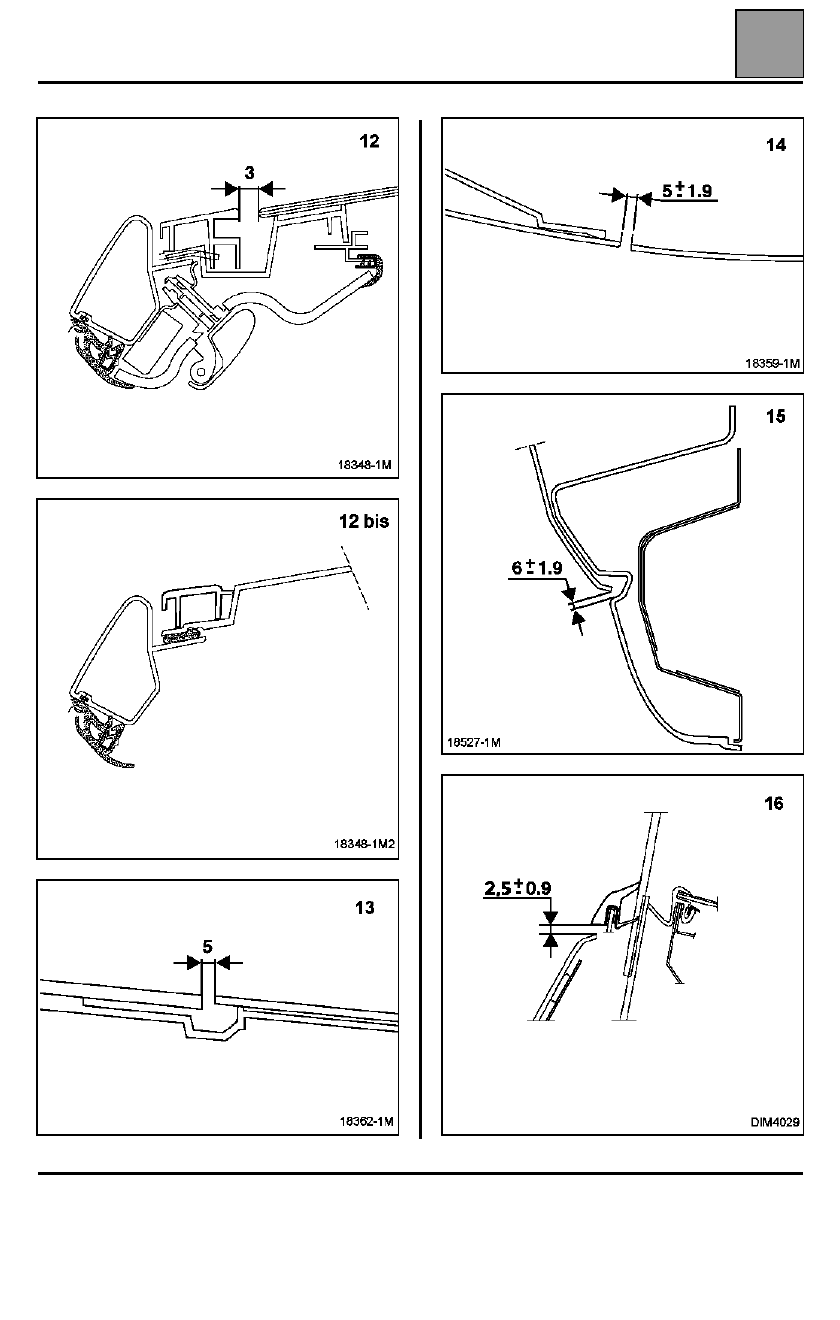

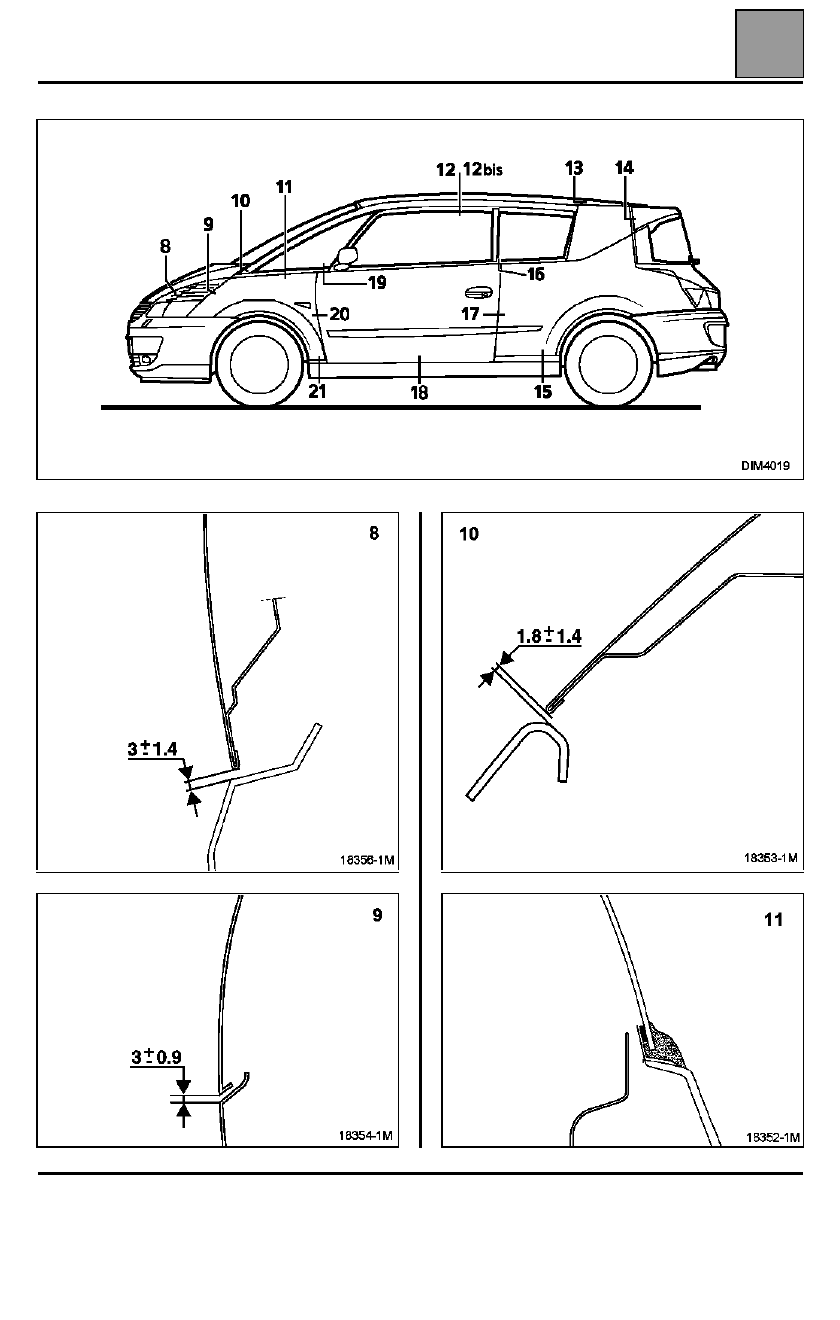

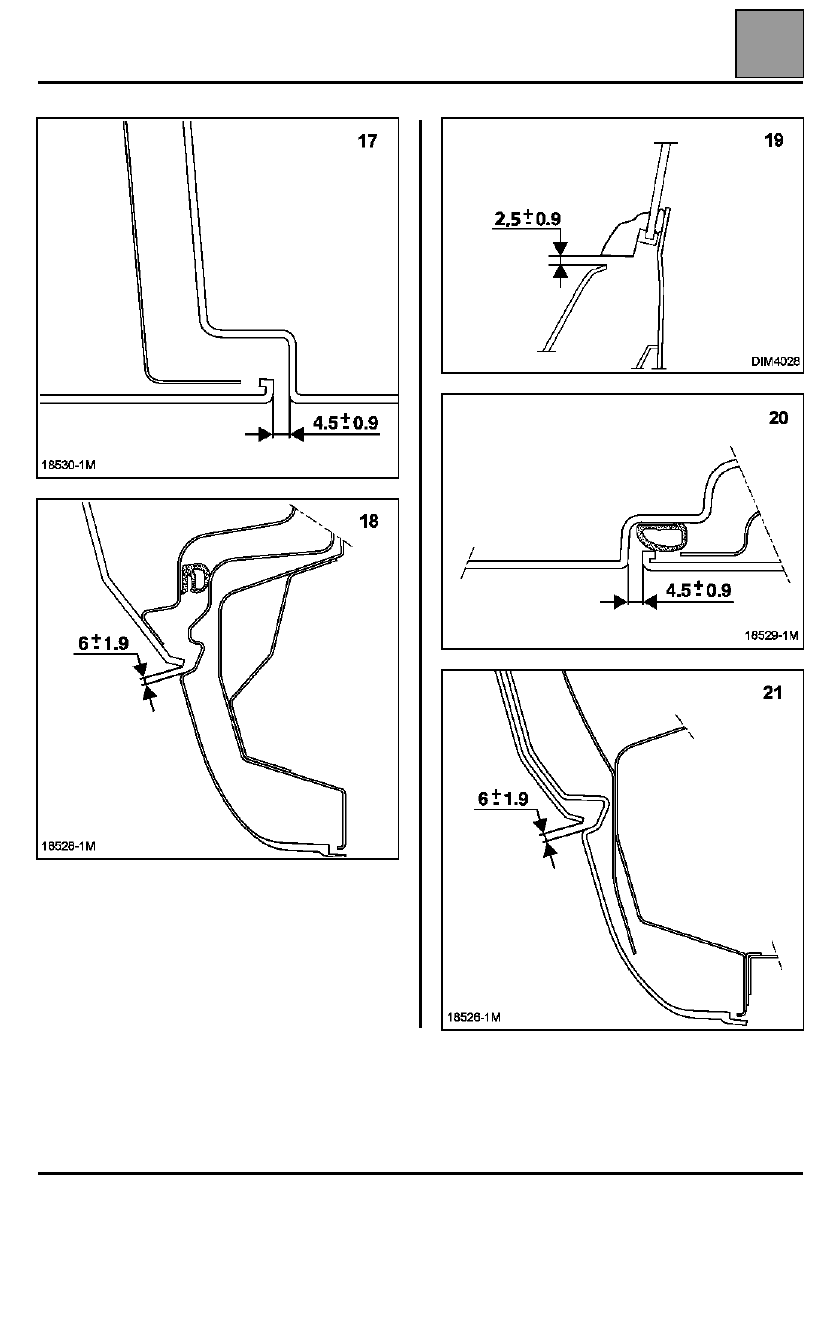

GENERALIDADES

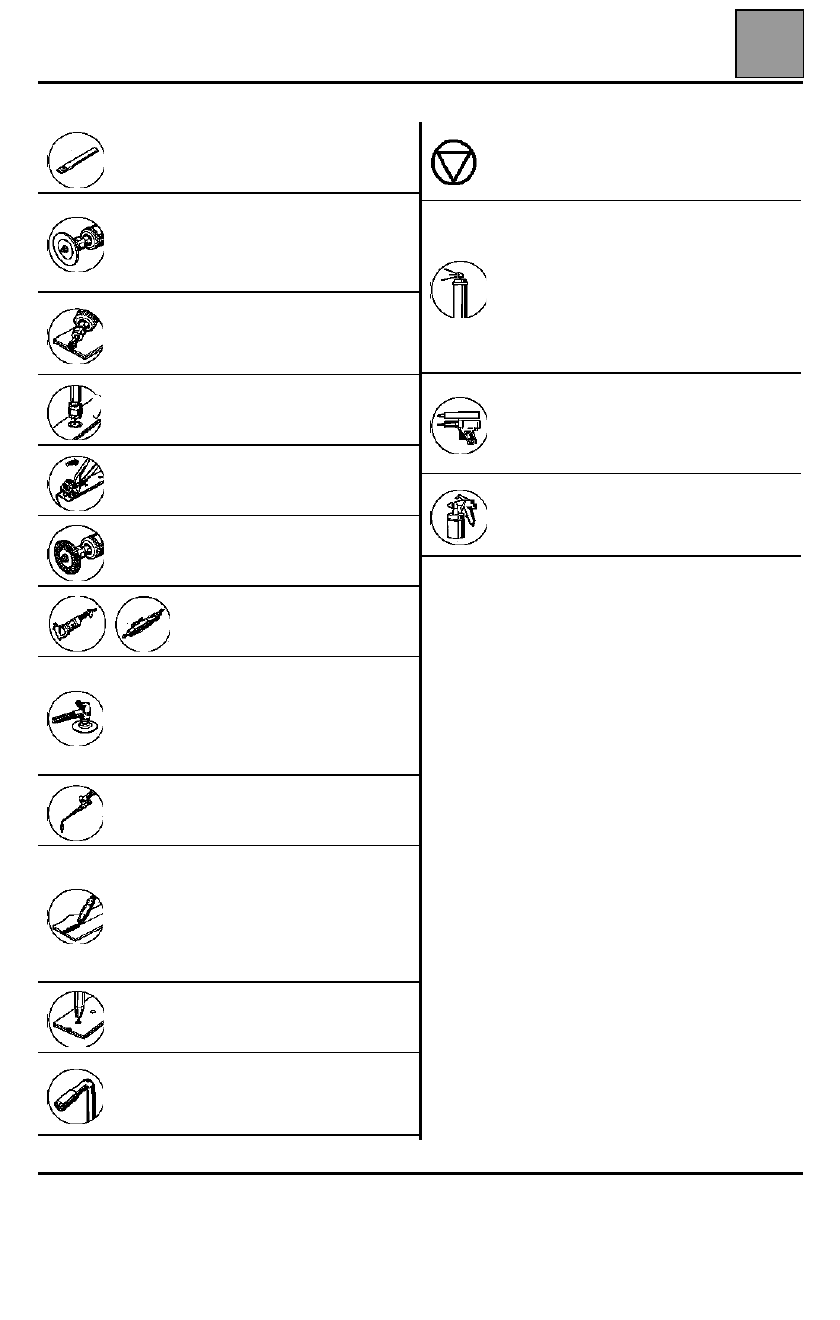

Leyenda de las viñetas

40-24

Leyenda de las viñetas

Cortar con el buril

Esmerilar el cordón o los puntos de
soldadura
Esmeriladora recta equipada con disco
de baquelita

∅

75, espesor 1,8 a

3,2 mm.

Fresar los puntos de soldadura
Esmeriladora recta de 20.000 r.p.m.
equipada con una fresa esférica

∅

10 ó

16 mm.

Fresar los puntos de soldadura. Broca
de despuntar.
Velocidad de rotación 800 a 1.000 r.p.m.

Desgrapar la banda de chapa

Limpiar las superficies que hay que
soldar. Disco de fibra

∅

100 mm

Cortar con la sierra
Sierra neumática alternativa

Cortar la pieza esmerilando el contorno
o eliminar las partes de los puntos de
soldadura que han quedado
Esmeriladora vertical provista de un
plato de goma y de un disco de fibra

∅

120 a 180 mm grano P36

Soldadura oxiacetilénica

Soldadura por puntos de cadeneta bajo
gas de protección MAG
Nota

: para una buena calidad de

soldadura, se aconseja utilizar un gas
compuesto de Argón + 15% de CO

que

es considerado como un gas activo
(MAG)

Soldadura por taponado
Bajo gas de protección MAG

Efectuar una inyección de cuerpos
huecos
Pistola bajo presión provista de una
boca flexible.

Sigla de seguridad
Significa que la operación de soldadura
en curso concierne a uno o a varios
elementos de seguridad del vehículo.

Aplicación de pintura con base de
aluminio
Se debe dar en las caras de contacto de
cada una de las piezas que hay que
soldar por taponado. Esta pintura es
conductora de corriente y resiste a las
altas temperaturas; asegura una
protección anticorrosión alrededor de los
puntos de soldadura.

Dar un cordón de masilla extrusionada

●

pistola de cartucho manual o
neumática

●

masilla para engastes o ensambles
de uno o de dos componentes

Dar una pulverización de masilla

●

pistola bajo presión

●

masilla antigravillonado y
anticorrosión de dos componentes
