GENERALIDADES

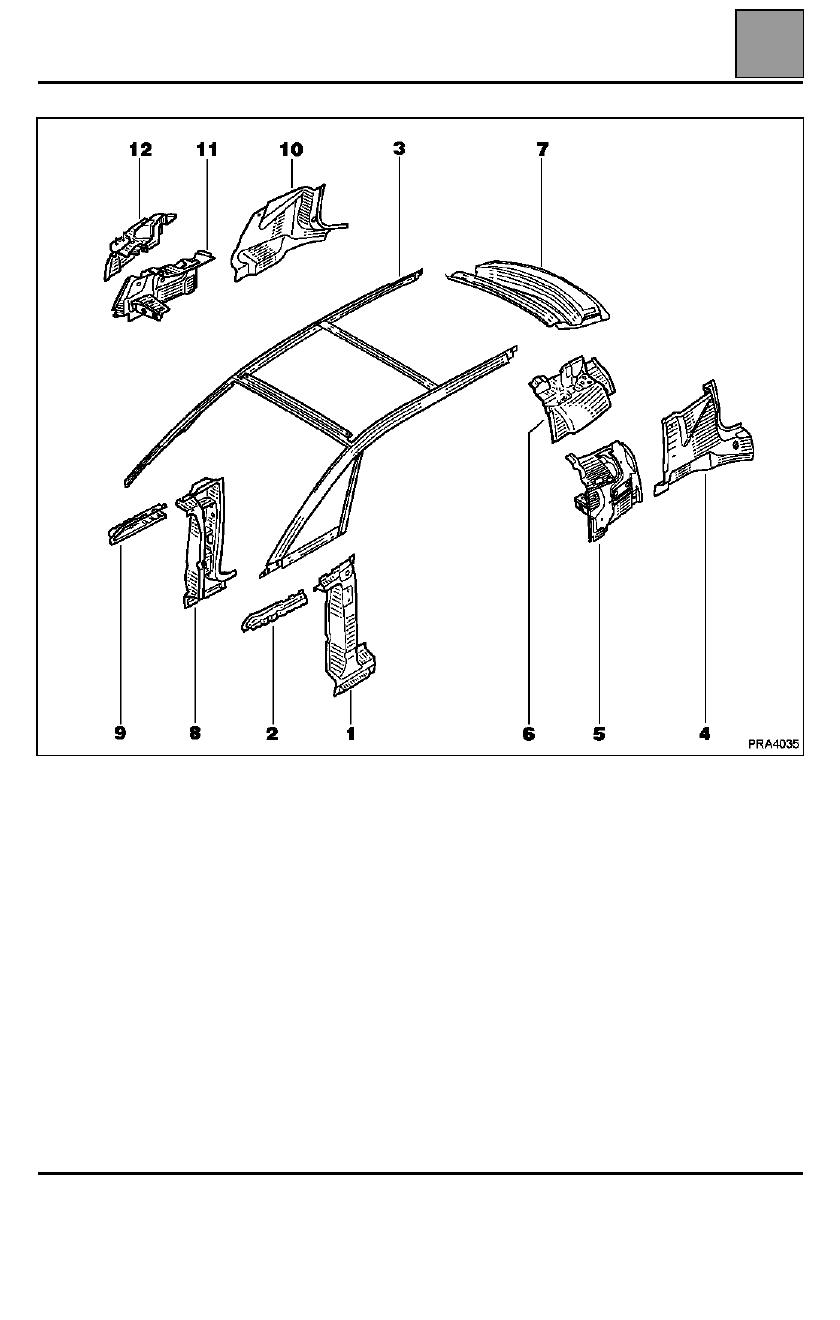

Designación de las piezas de chapa (despieces)

40

40-17

1

Pie delantero izquierdo

2

Viga inferior izquierda

3

Estructura superior

4

Custodia izquierda

5

Forro de custodia izquierda

6

Cierre superior de custodia izquierda

7

Travesaño superior entre custodias

8

Pie delantero derecho

9

Viga inferior derecha

10

Custodia derecha

11

Forro de custodia derecha

12

Cierre superior de custodia derecha

GENERALIDADES

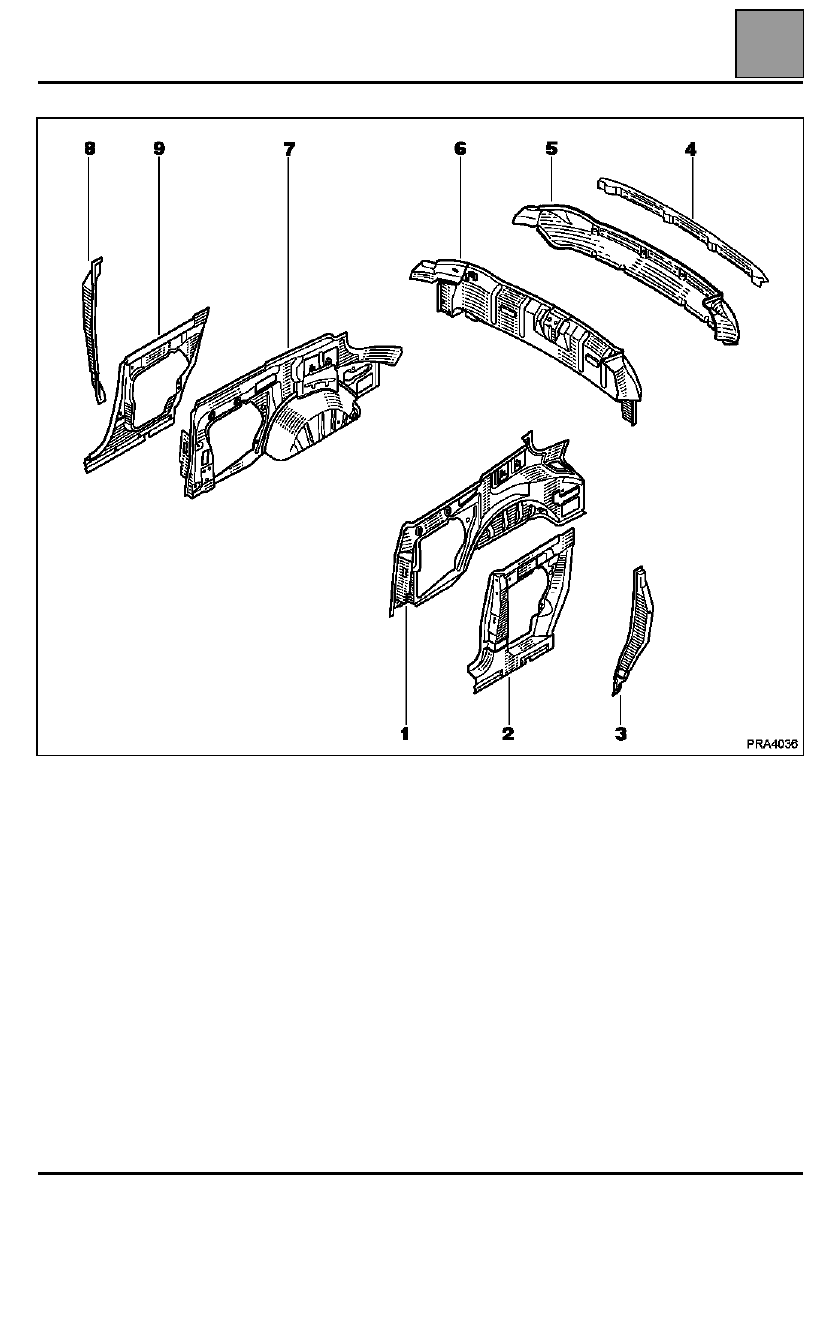

Designación de las piezas de chapa (despieces)

40

40-18

1

Pestaña de aleta trasera izquierda

2

Panel lateral trasero izquierdo

3

Tabique del paso de rueda trasero izquierdo

4

Travesaño superior de fijación del paragolpes

5

Faldón trasero

6

Forro de faldón trasero

7

Pestaña de aleta trasera derecha

8

Tabique del paso de rueda trasero derecho

9

Panel lateral trasero derecho

GENERALIDADES

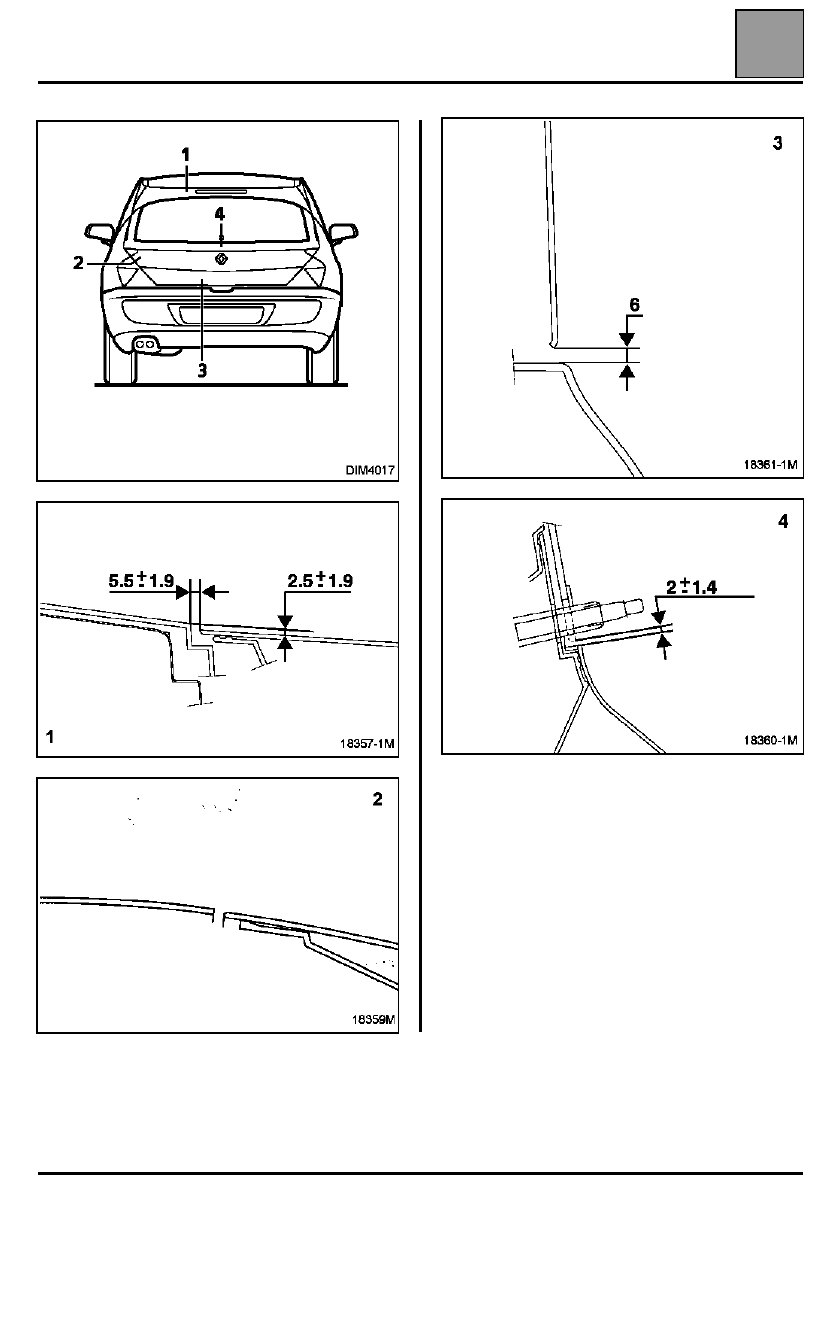

Juegos de las aberturas (juegos de aspecto)

40

40-19

Juegos de las aberturas (juegos de aspecto)

GENERALIDADES

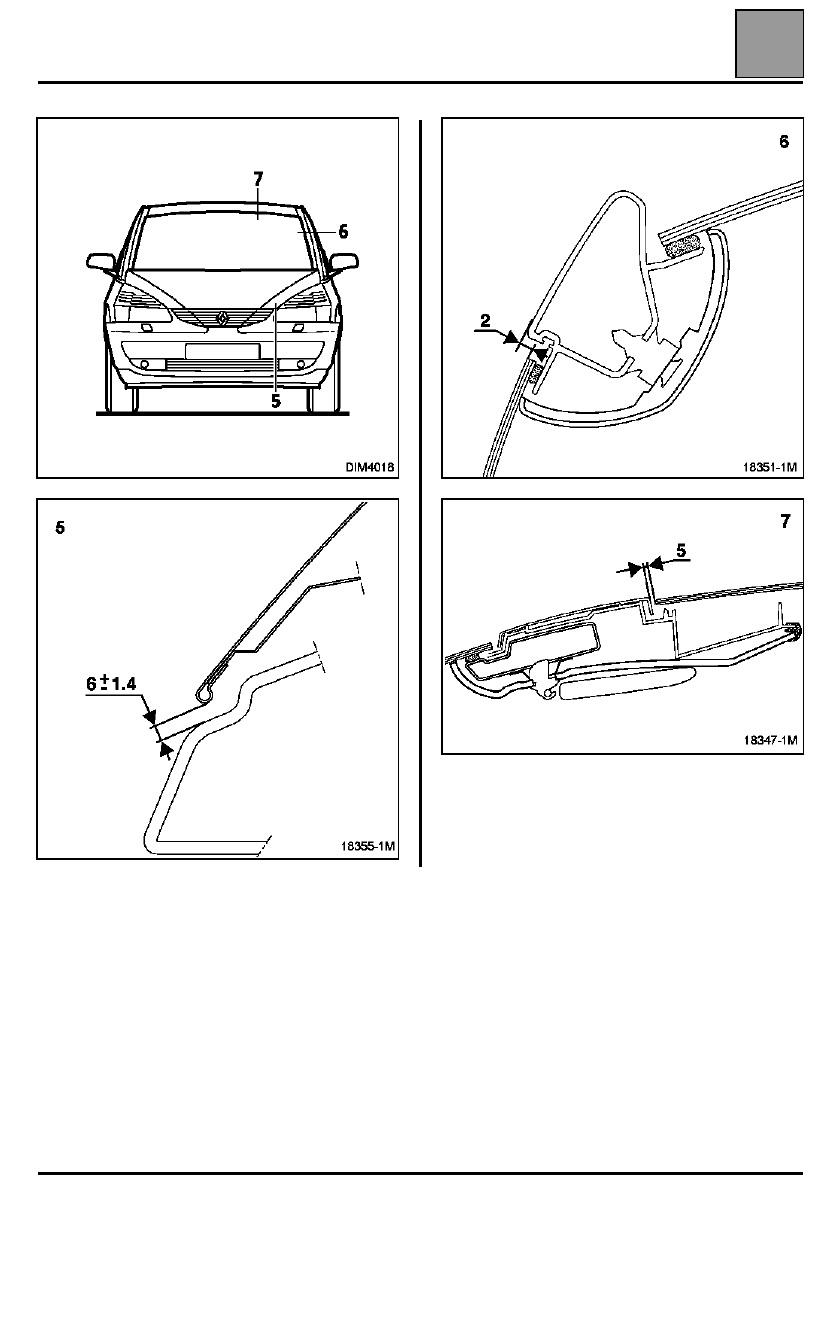

Juegos de las aberturas (juegos de aspecto)

40

40-20
