57A

-

18

ACCESORIOS INTERIORES

Fuelle coquilla - tablero de a bordo: Extracción - Reposición

57A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bags y pretensores, Airbag frontal del
conductor: Extracción - Reposición).

Desconectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería: Extracción - Reposición).

Bloquear la columna de dirección en posición baja.

Extraer:

- el airbag frontal del conductor (consultar MR 392

Electricidad, 88C, Airbag frontal del conductor:
Extracción - Reposición,

- el volante (consultar MR 392 Mecánica, 36B, Di-

rección asistida, Volante de dirección: Extrac-
ción-reposición .

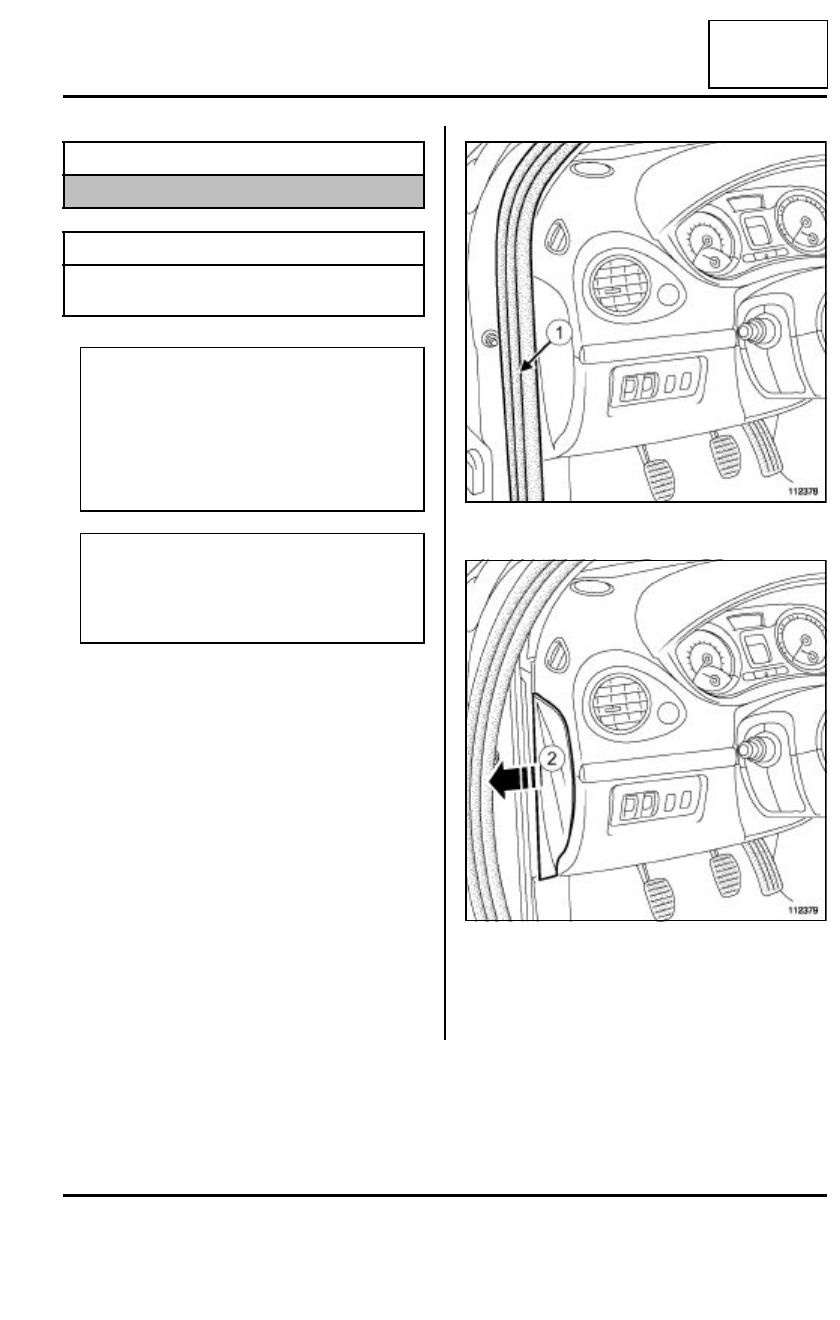

Extraer parcialmente la junta.(1)

Extraer el protector lateral (2).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación de la
columna de dirección

21 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o en las proximidades, bloquear
imperativamente el calculador del airbag con elú-
til de diagnóstico. Cuando esta función es acti-
vada, todas las líneas de ignición están inhibidas
y el testigo en el cuadro de instrumentos se
enciende fijo (con el contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

112378

112379

57A

-

19

ACCESORIOS INTERIORES

Fuelle coquilla - tablero de a bordo: Extracción - Reposición

57A

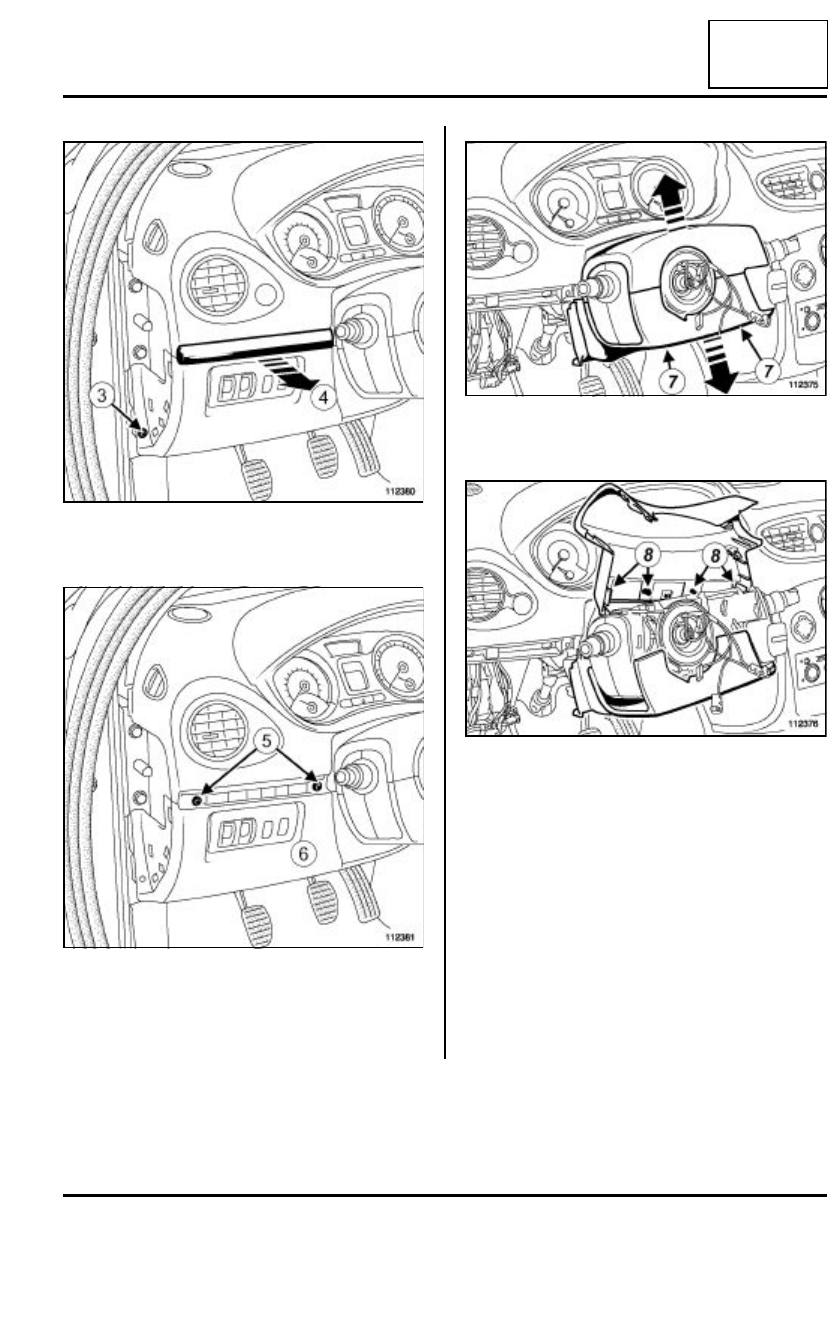

Quitar el tornillo (3).

Soltar el embellecedor (4).

Quitar los tornillos (5).

Extraer el cárter inferior (6).

Desconectar el conector (según el nivel de equipa-
miento).

Quitar los tornillos (7) bajo la coquilla inferior.

Soltar las coquillas inferior y superior.

Soltar la coquilla superior (8).

Extraer las coquillas.

Extraer el conjunto bajo el volante (consultar MR
392, 84A, Mando - Señalización, Conjunto de
mando bajo el volante: Extracción - Reposición).

112380

112381

112375

112376

57A

-

20

ACCESORIOS INTERIORES

Fuelle coquilla - tablero de a bordo: Extracción - Reposición

57A

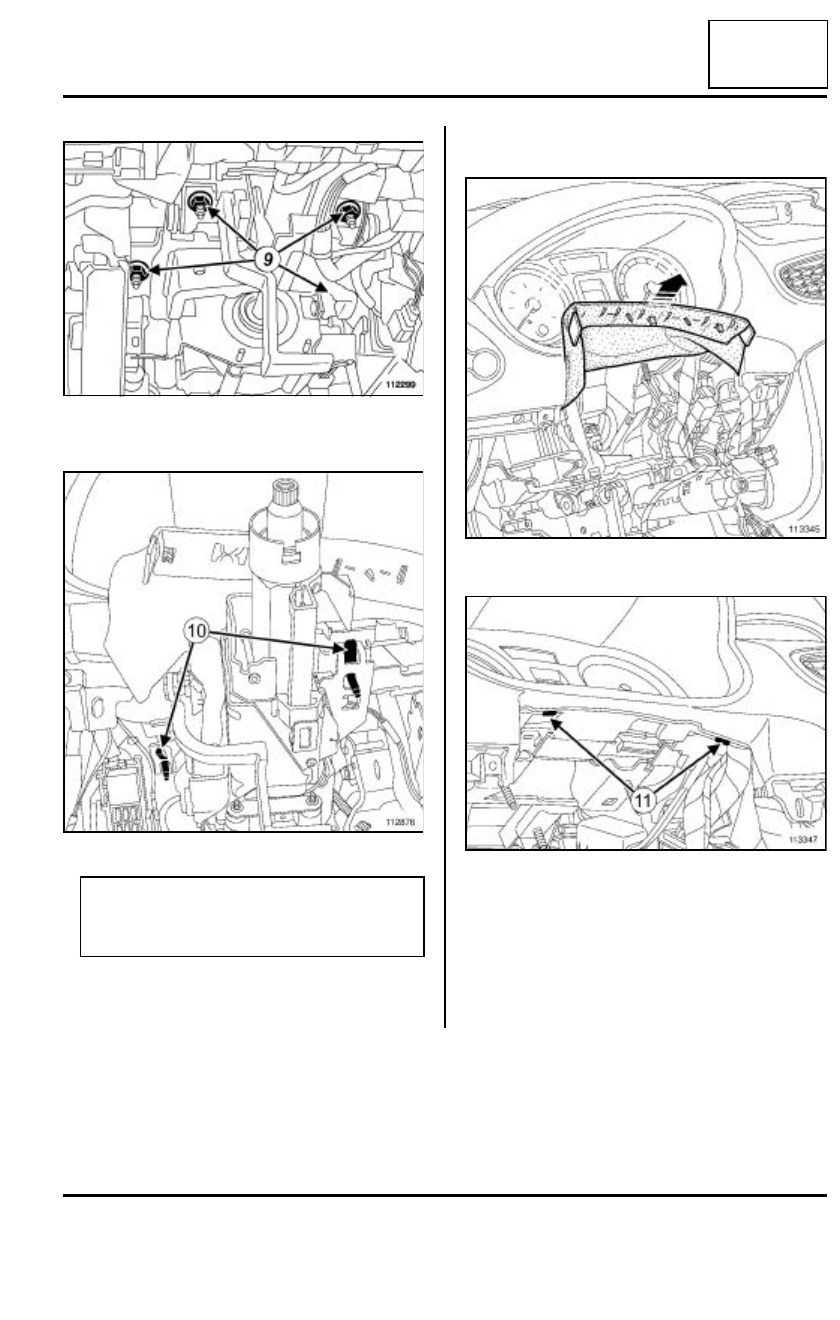

Quitar los tornillos (9) de fijación de la columna de di-
rección en el travesaño.

Sacar la columna de dirección de las pre-sujeciones
(10) para depositarla en el calce.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el fuelle de coquilla.

Esmerilar los residuos del mandrinado (11).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Desengrasar la zona de pegado con heptano utili-
zando un paño que no suelte pelusa.

112299

112876

Nota:

Poner un calce de aproximadamente 20 cm en el
piso bajo la columna para sujetarla.

113345

113347

57A

-

21

ACCESORIOS INTERIORES

Fuelle coquilla - tablero de a bordo: Extracción - Reposición

57A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

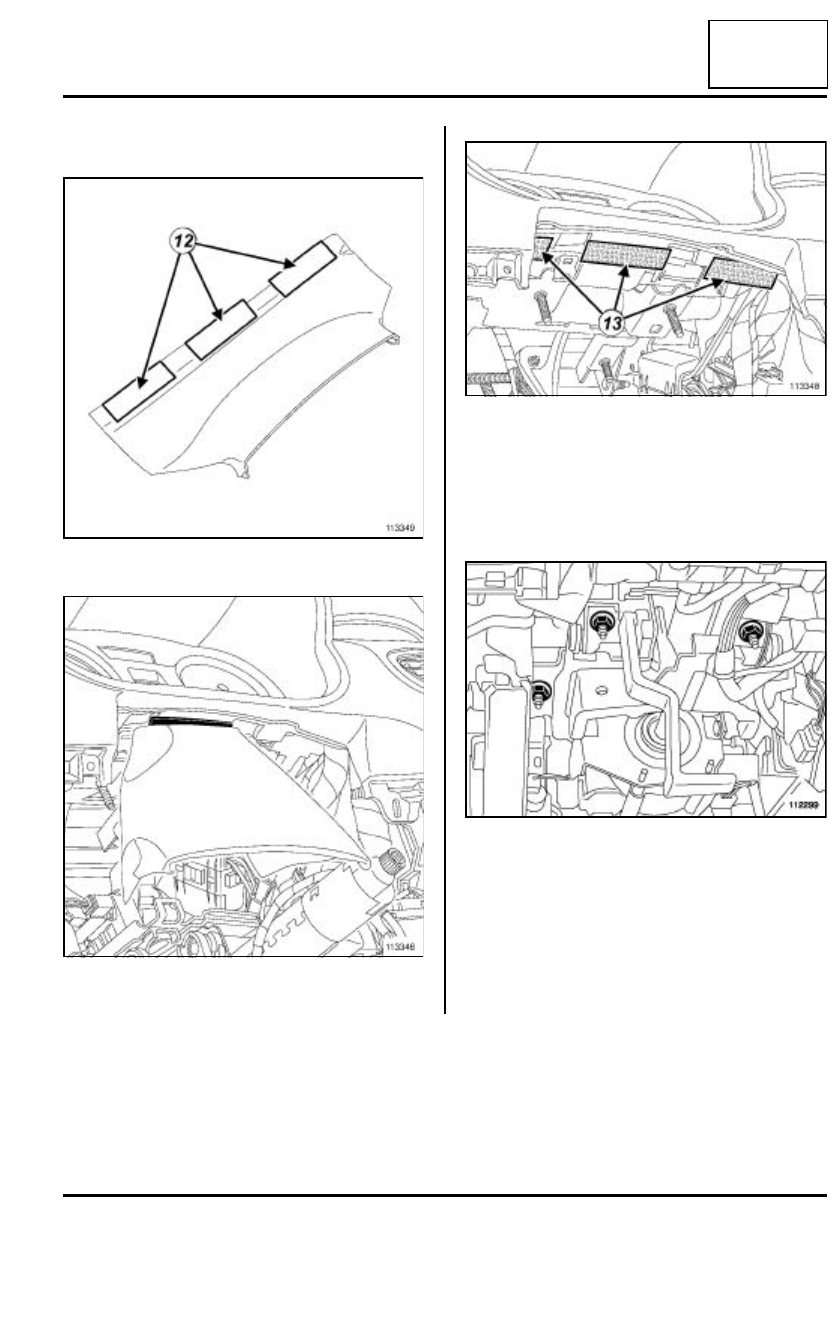

Despegar la protección de las bandas de velcro (12).

Pegar el fuelle comenzando por el medio.

Verificar el correcto pegado y el buen posiciona-
miento de las bandas de velcro (13).

III - ETAPA FINAL

Colocar la columna de dirección en las pre-sujecio-
nes.

Apretar al par los tornillos de fijación de la colum-
na de dirección (21 N.m).

Colocar el conjunto bajo el volante (consultar MR
392, 84A, Mando - Señalización, conjunto de
mando bajo el volante: Extracción - Reposición).

Enganchar las coquillas inferior y superior.

113349

113346

113348

112299
