Renault Clio. Manual - parte 470

57A

-

14

ACCESORIOS INTERIORES

Portaobjetos: Extracción - Reposición

57A

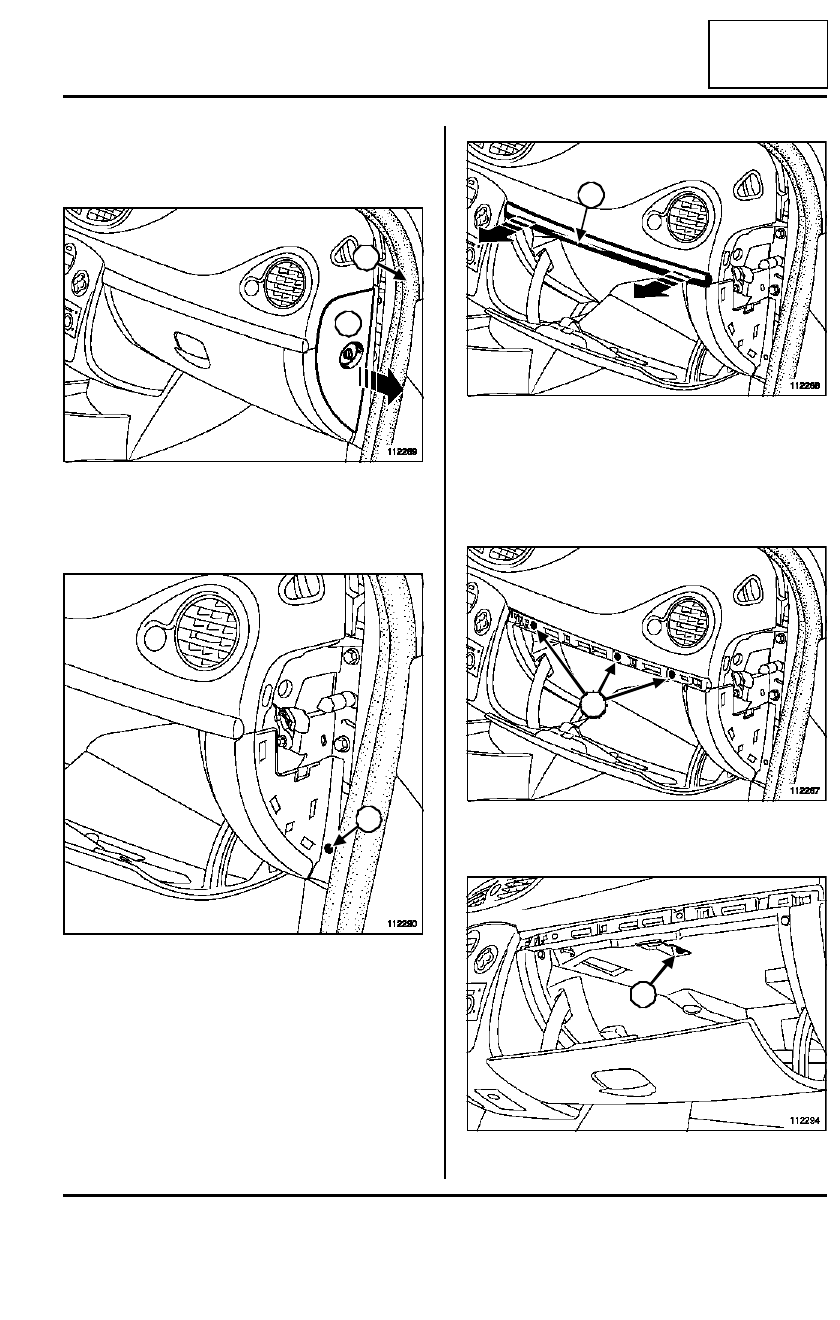

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer parcialmente la junta.(1)

Soltar el lateral (2).

Desconectar el conector.

Quitar el tornillo.(3)

Soltar el embellecedor (4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (5).

Quitar el tornillo (6).

112289

112290

1

2

3

112288

112287

112294

4

5

5

6

57A

-

15

ACCESORIOS INTERIORES

Portaobjetos: Extracción - Reposición

57A

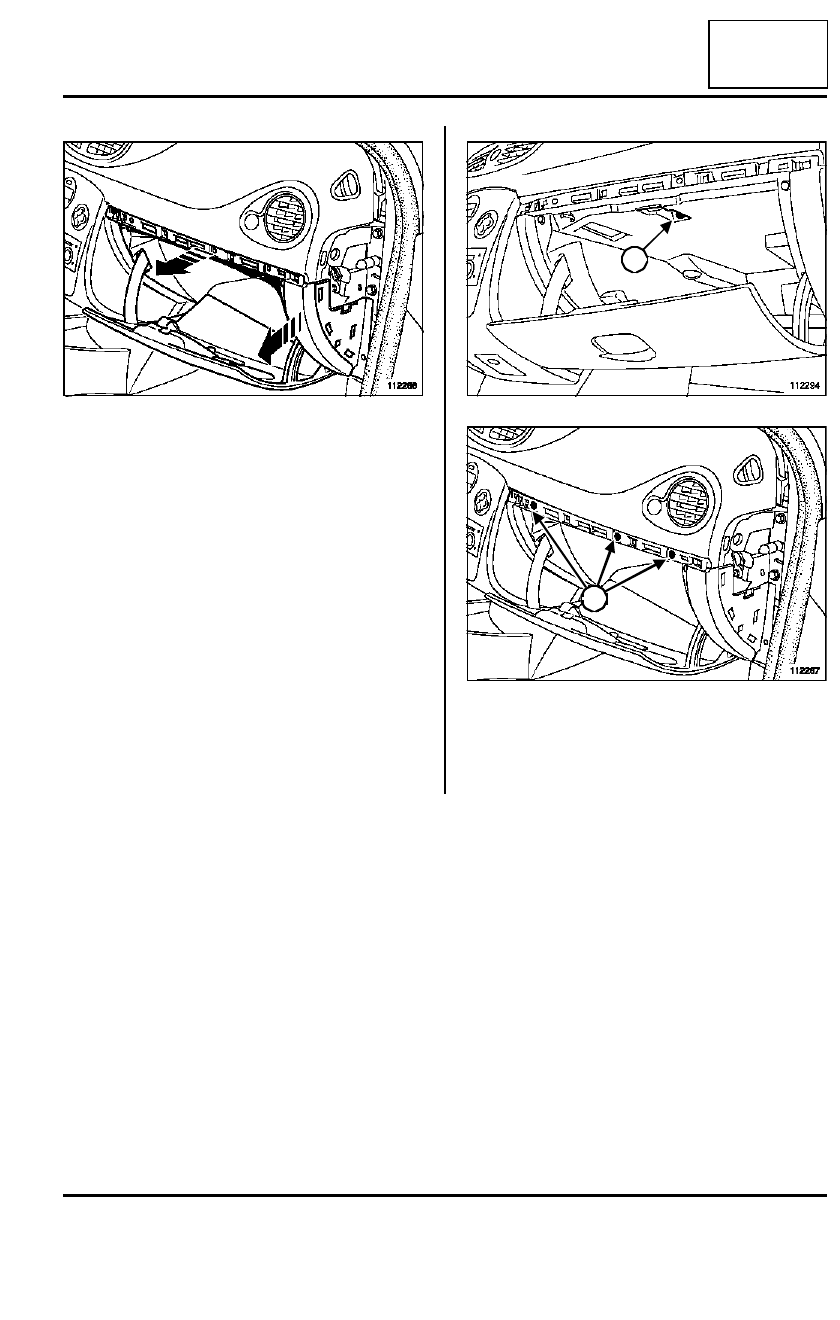

Extraer la guantera.

Desconectar el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar en su sitio el portaobjetos.

Poner los tornillos (7) y (8).

II - ETAPA FINAL

Enganchar el embellecedor.

112286

112294

112287

7

8

8

57A

-

16

ACCESORIOS INTERIORES

Portaobjetos: Extracción - Reposición

57A

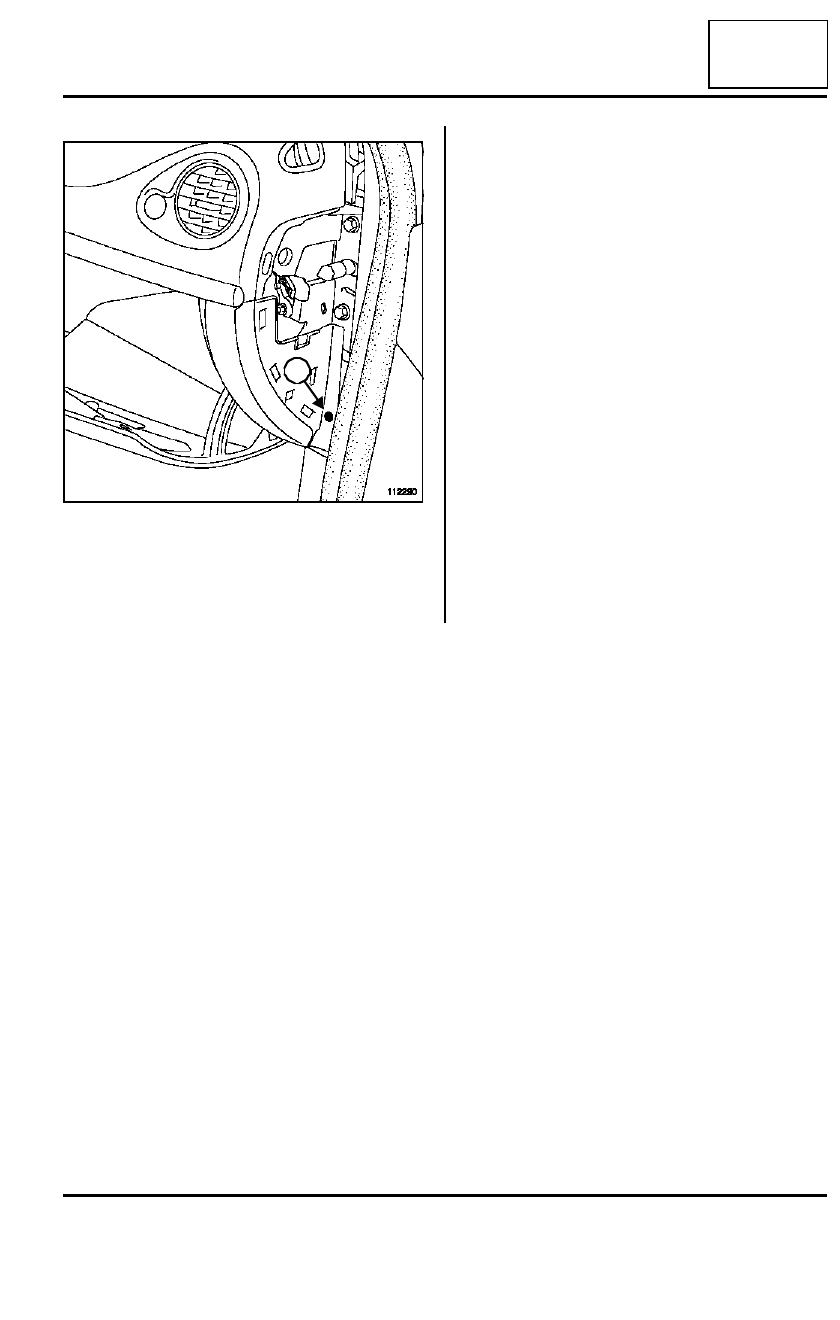

Colocar:

- el tornillo (9),

- la pestaña lateral,

- la junta.

112290

9

57A

-

17

ACCESORIOS INTERIORES

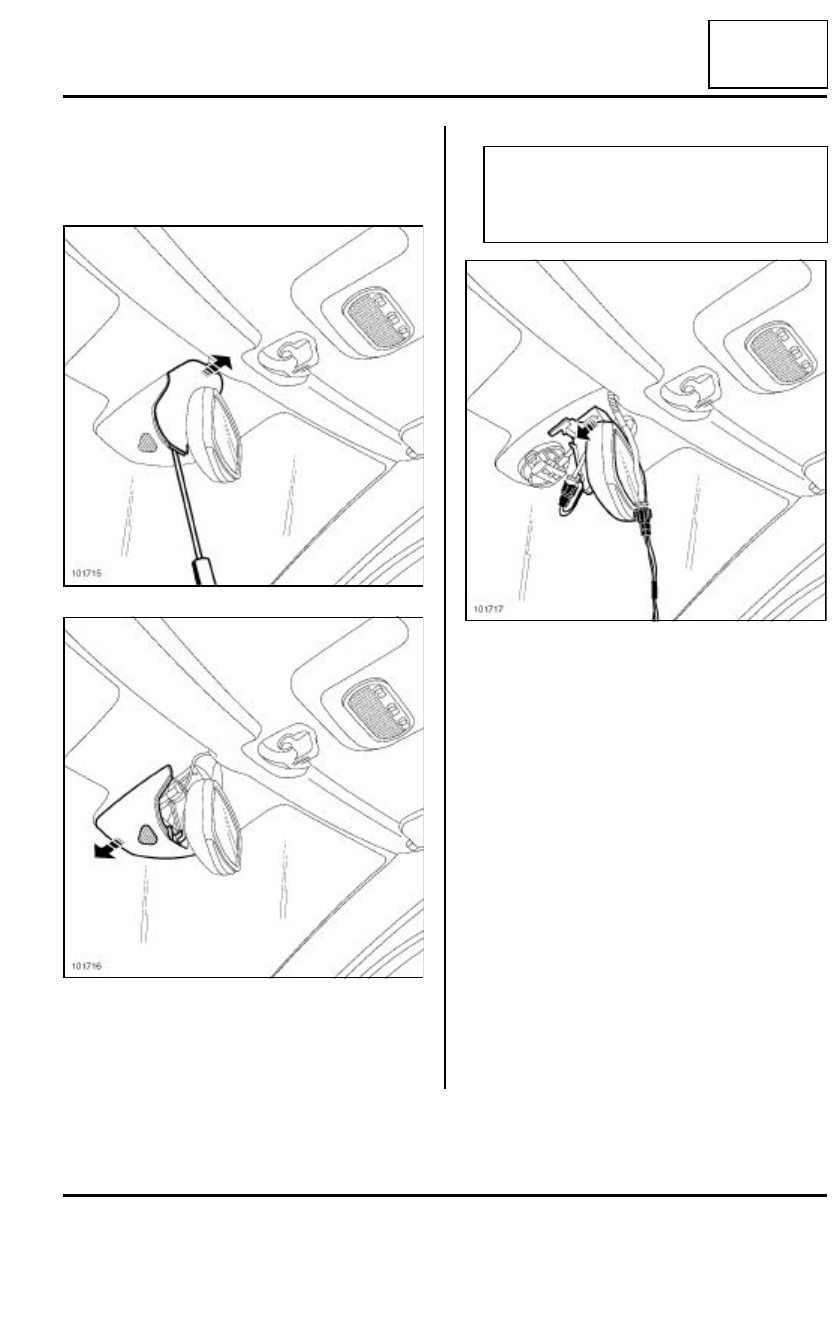

Retrovisor interior: Extracción - Reposición

57A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar:

- la coquilla superior utilizando un destornillador pla-

no,

- la coquilla inferior.

Desconectar los conectores.

Extraer el retrovisor.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el retrovisor en su sitio.

Conectar los conectores.

Encajar:

- la coquilla inferior,

- la coquilla superior en su sitio.

101715

101716

Nota:

Durante la extracción del retrovisor, prestar aten-
ción a la proximidad del captador de lluvia para
evitar su deterioro.

101717
