MECANISMOS DE ABRIENTES NO LATERALES

Bastidor del techo solar: Extracción - Reposición

52A

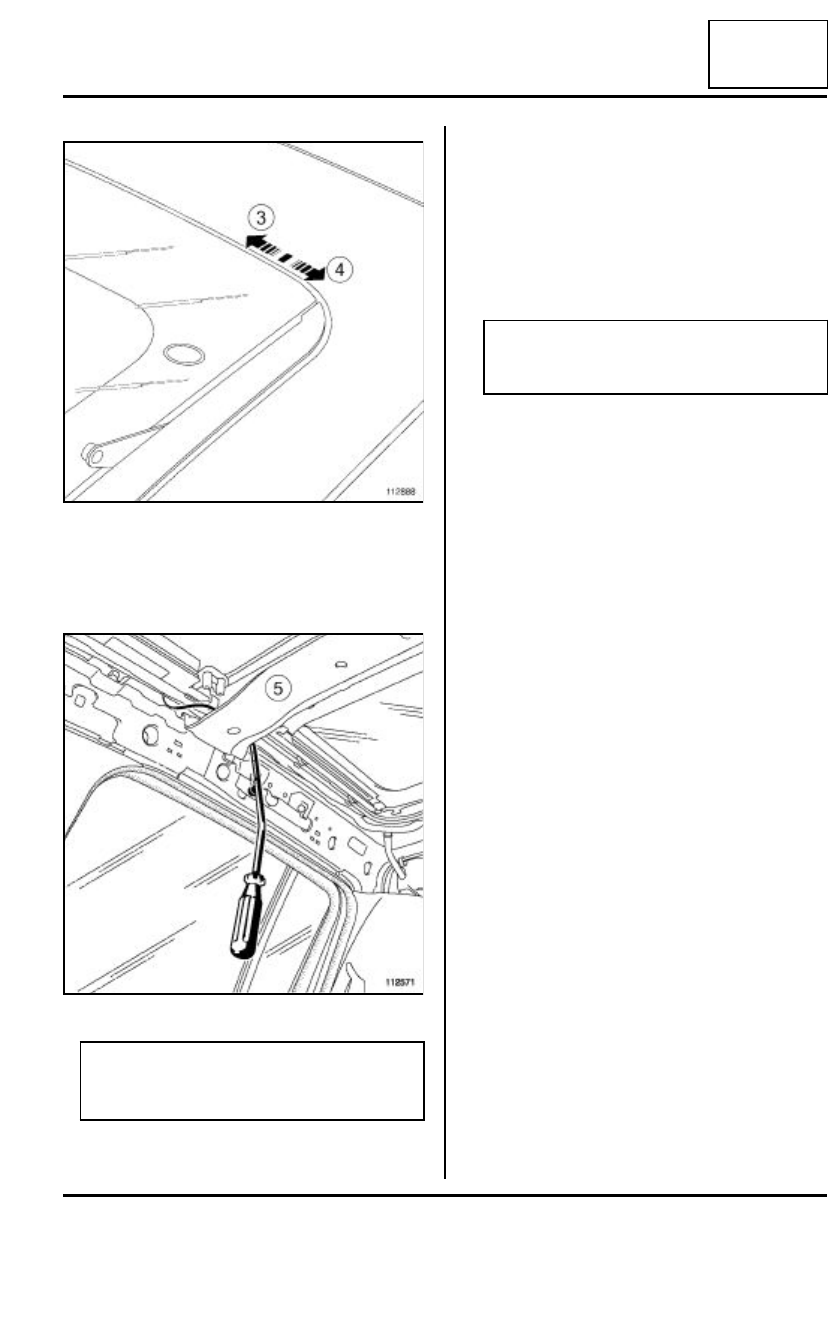

Efectuar el corte del cordón de cola (3) en la parte
trasera del vehículo hasta el soporte de la antena.

Repetir la operación en el otro lado, antes de prose-
guir el corte (4) del cordón de cola.

Extraer el armazón del techo solar mediante el útil:

- Soporte parabrisas: PARV 200,

- Juegos de arcos: APARV 200 ESP.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Para la preparación y el pegado, (consultar la NT
560A, Método general de pegado de los cristales,
Cristales).

Posicionar:

- las dos guías de indexado en el armazón del techo

solar,

- las calas de posicionamiento.

112888

112571

Nota:

A la altura del travesaño (5) pasar el cable entre
el travesaño y el armazón del techo solar.

ATENCIÓN

Utilizar imperativamente cola de « alto módulo »
para el pegado del armazón del techo solar.

52A

-

13

MECANISMOS DE ABRIENTES NO LATERALES

Bastidor del techo solar: Extracción - Reposición

52A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

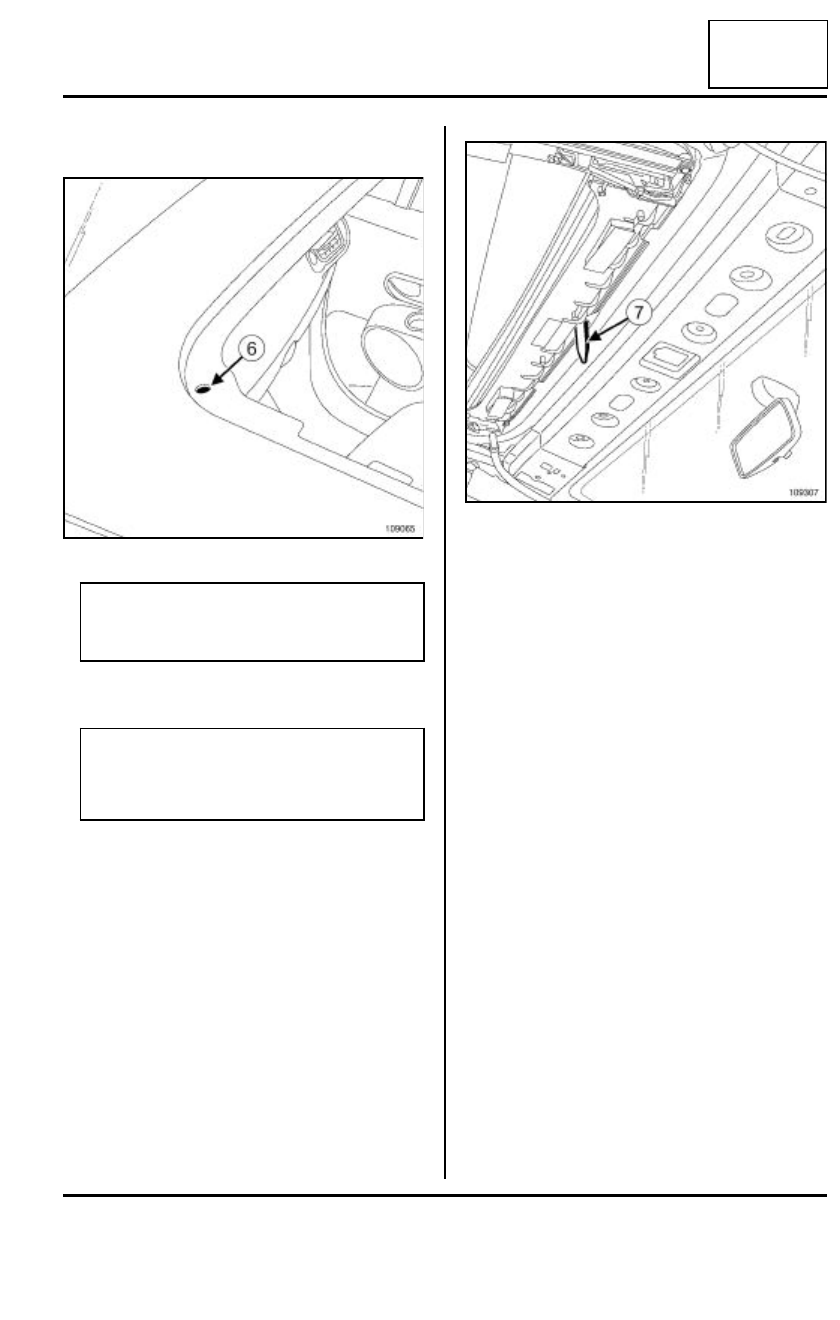

Posicionar el cordón de cola en el borde interior del
techo o en el armazón del techo solar.

Colocar el armazón del techo solar mediante el útil
de soporte del parabrisas y de las dos guías de in-
dexado (7).

Conectar el conector de alimentación del motor del
techo solar.

Repartir los juegos y enrasados.

Asegurarse de que las calas de posicionamiento del
armazón del techo solar hacen contacto con el
techo.

III - ETAPA FINAL

Extraer las dos guías de indexado 30 minutos tras
el pegado del armazón del techo solar.

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Colocar el panel móvil del techo solar (consultar
52A, Mecanismos de abrientes no laterales, Panel
móvil del techo solar: Extracción - Reposición,  pági-
na 52A-14).

Conectar la batería (consultar MR 392, 80A, Bate-
ría: Extracción - Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbag y Pretensores, Precaución para la
reparación).

Inicializar el motor del techo solar (consultar MR 392
Electricidad, 87D, Elevalunas eléctrico - Techo
solar, Inicialización).

109065

Nota:

Respetar el tamaño del cordón de cola con la
tobera vendida en el kit de cola.

ATENCIÓN

Durante la colocación del techo solar, tener la
precaución de no taponar los orificios de evacua-
ción de agua (6).

109307

52A

-

14

MECANISMOS DE ABRIENTES NO LATERALES

Panel móvil del techo solar: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Colocar el mando del techo solar en la posición tres
(apertura intermedia).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

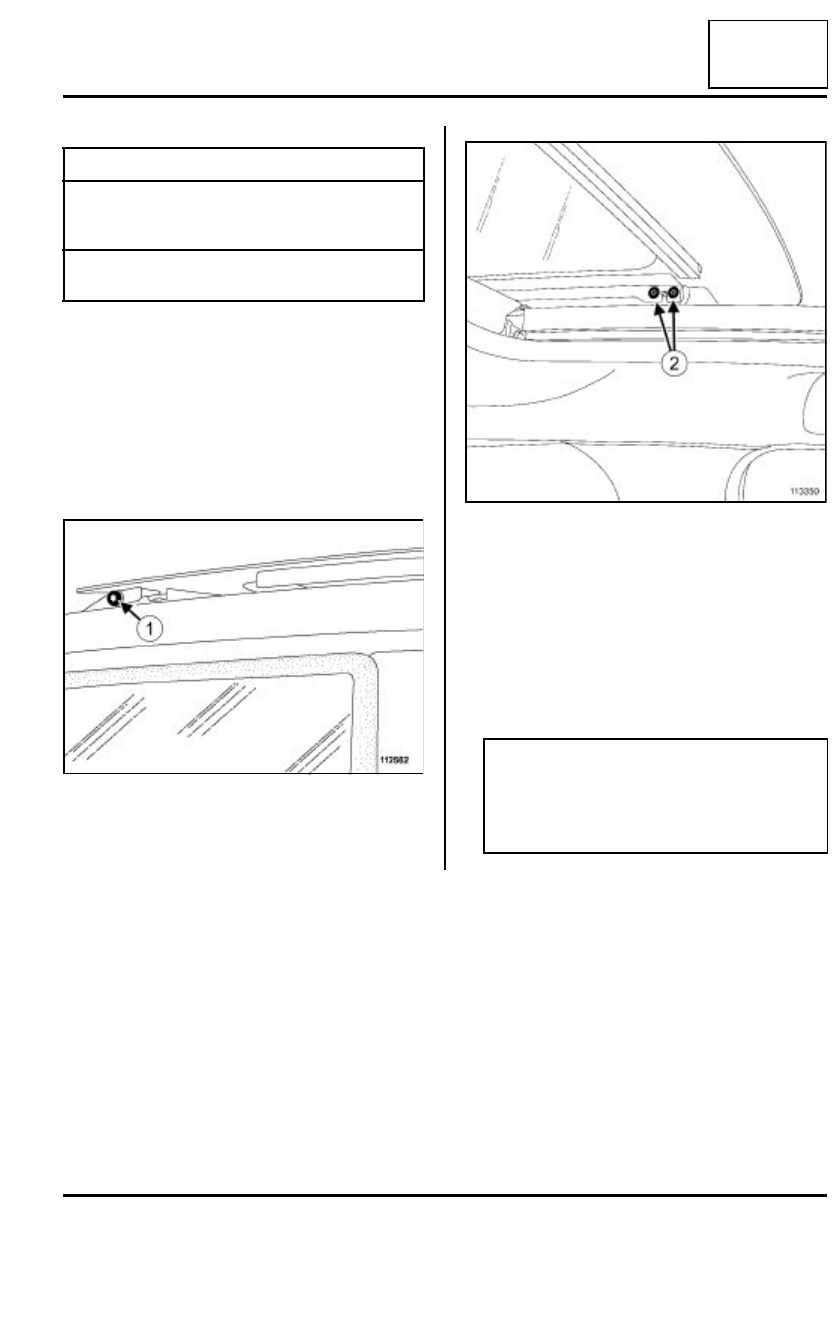

Quitar los tornillos (1) de fijación trasera del panel
móvil.

Extraer:

- los tornillos (2) de fijación delantera del panel móvil,

- el panel móvil (esta operación requiere dos opera-

rios).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Pares de apriete

m

tornillos de fijación
delantera del panel
móvil

5,6 N.m

tornillos de fijación tra-
sera del panel móvil

5,6 N.m

112562

113350

Nota:

En una sustitución de panel móvil, sustituir impe-
rativamente los tornillos de fijación del panel
móvil por las suministradas con el panel móvil
nuevo.

52A

-

15

MECANISMOS DE ABRIENTES NO LATERALES

Panel móvil del techo solar: Extracción - Reposición

52A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el panel móvil (esta operación requiere dos
operarios).

Aplicar FRENBLOC en los tornillos de fijación del
panel móvil.

Apretar a los pares:

- los  tornillos de fijación delantera del panel

móvil (5,6 N.m),

- los  tornillos de fijación trasera del panel móvil

(5,6 N.m).

Inicializar el motor del techo solar (consultar MR 392
electricidad, 87D, elevalunas eléctrico - Techo
solar, inicialización).

113355

ATENCIÓN

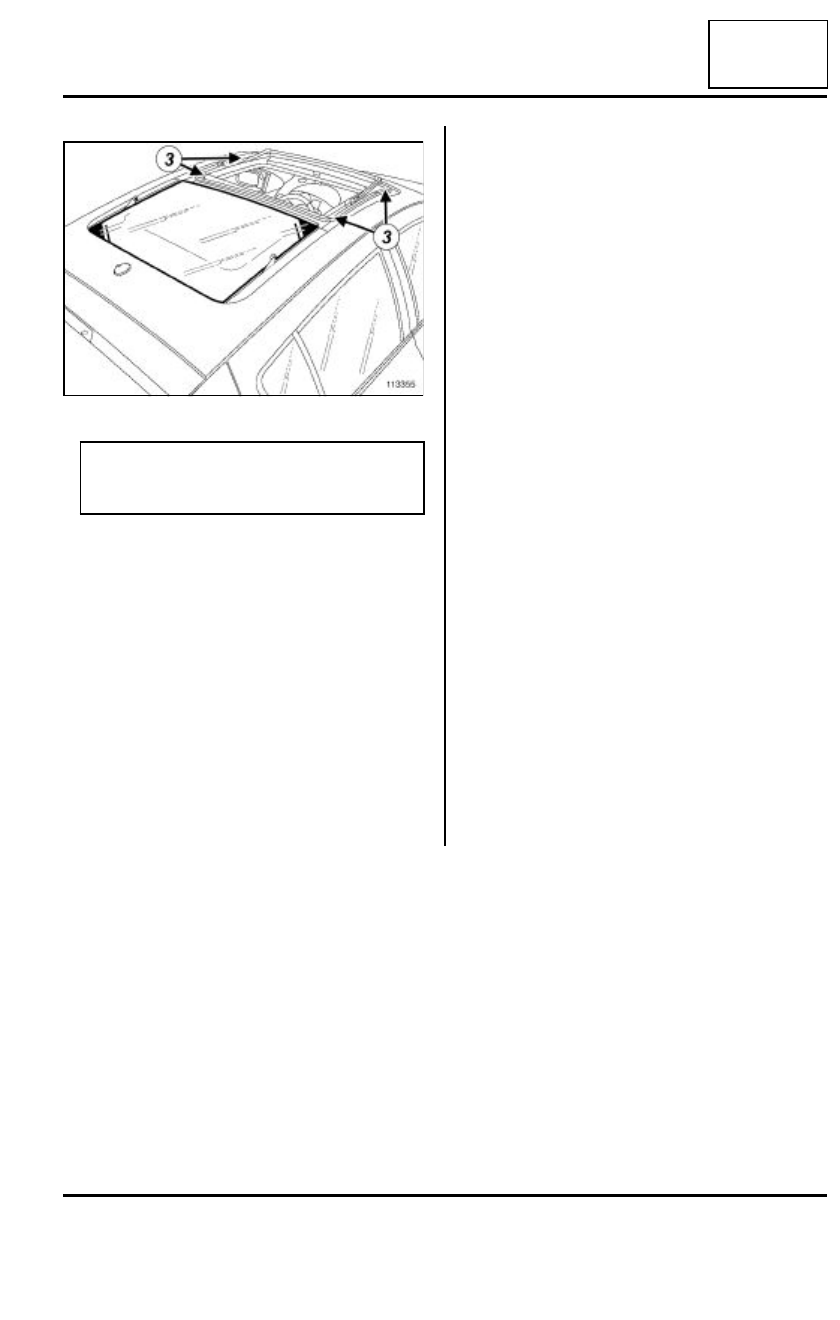

Lubrificar ligera y únicamente las zonas (3), con
ayuda del producto (Referencia: 77 01 422 308).
