52A

-

4

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot delantero: Extracción - Reposición

52A

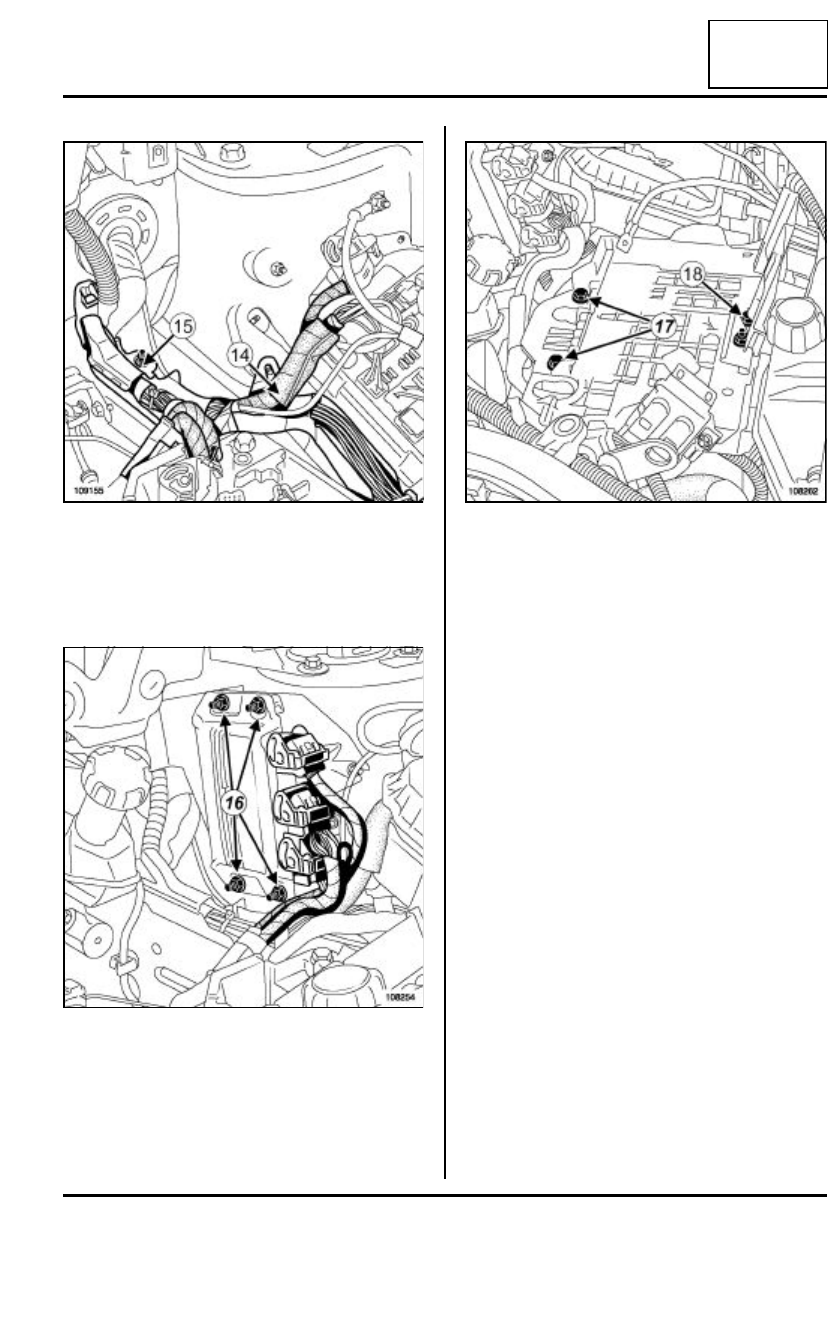

Colocar:

- la guía del cableado (14),

- la tuerca (15).

Colocar:

- el soporte del calculador de inyección (tres tuer-

cas),

- el calculador,

- las tuercas (16).

Colocar:

- el soporte de la batería,

- los diferentes cableados,

- los tornillos de fijación trasera del soporte de la

batería (21 N.m), (17),

- el tornillo de fijación delantera del soporte de la

batería (8 N.m), (18),

- la carcasa del filtro de aire (consultar MR 392, 12A,

Mezcla carburada, Cajetín del filtro de aire: Ex-
tracción-Reposición),

- el recipiente de protección térmica,

- el soporte de la platina de fusibles de alimentación

de potencia,

- la batería (consultar MR 392, 80A, Batería, Bate-

ría: Extracción-Reposición),

- la cerradura del capot (consultar 52A, Mecanismos

de abrientes no laterales, Cerradura del capot de-
lantero: Extracción - Reposición,  página 52A-5),

- el paragolpes delantero (consultar 55A, Proteccio-

nes exteriores, Paragolpes delantero: Extracción -
Reposición,  página 55A-1),

- las pantallas del paso de rueda delantera (consul-

tar 55A, Protecciones exteriores, Pantalla del paso
de rueda delantero: Extracción - Reposición,  pági-
na 55A-17).

109155

108254

108262

52A

-

5

MECANISMOS DE ABRIENTES NO LATERALES

Cerradura del capot delantero: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el paragolpes delantero (consultar 55A, Pro-
tecciones exteriores, Paragolpes delantero: Ex-
tracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

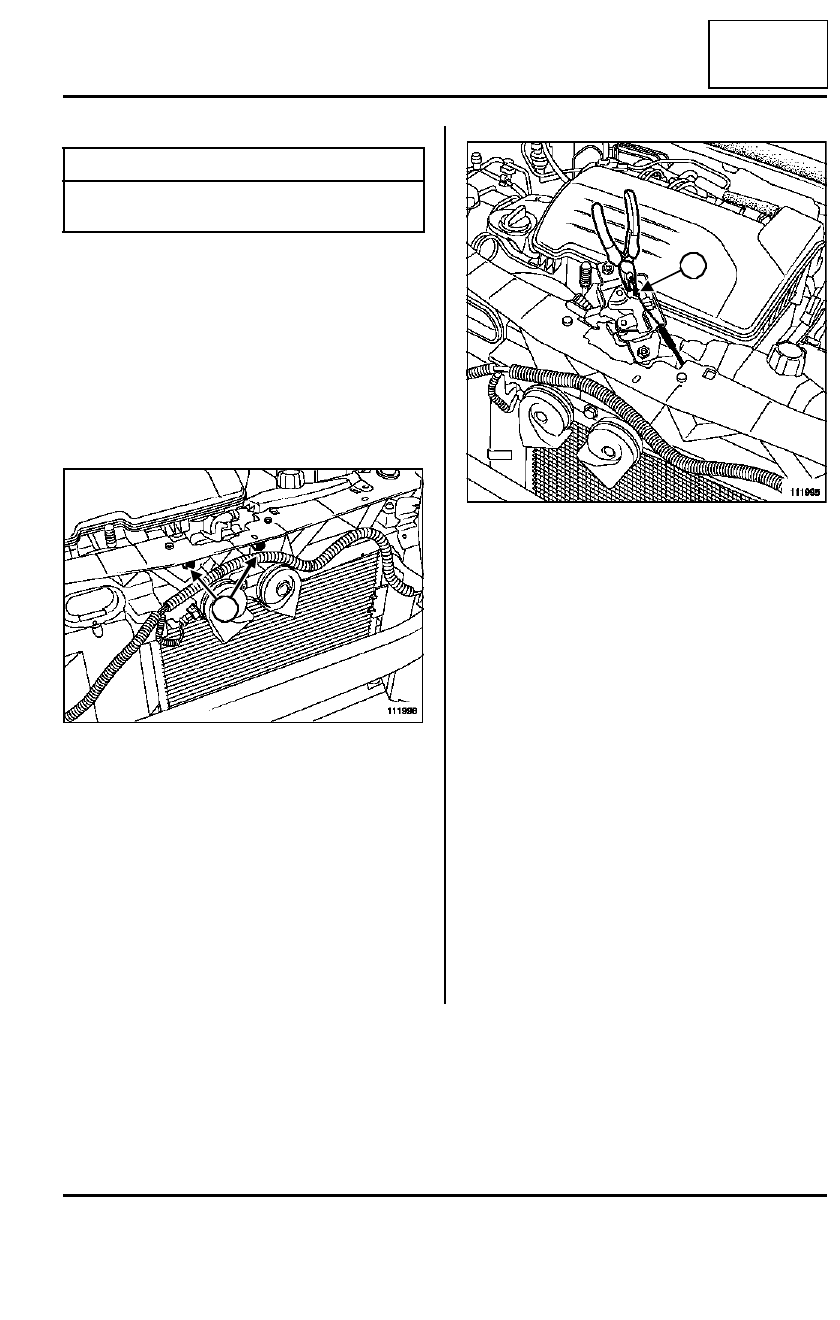

Quitar los tornillos de la cerradura del capot delan-
tero (1).

Extraer con ayuda de una pinza con pico acodado la
grapa, (2).

Soltar el freno de funda del cable de apertura del ca-
pot.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar:

- la grapa (2),

- el cable de apertura del capot.

Preapretar los tornillos de la cerradura del capot.

Reglar los juegos y enrasados.

Apretar al par los tornillos de la cerradura del ca-
pot delantero (21 N.m).

II - ETAPA FINAL

Montar el paragolpes delantero (consultar 55A, Pro-
tecciones exteriores, Paragolpes delantero: Ex-
tracción-Reposición).

Pares de apriete

m

tornillos de la cerradura
del capot delantero

21 N.m

111996

1

111995

2

52A

-

6

MECANISMOS DE ABRIENTES NO LATERALES

Cerradura de portón: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

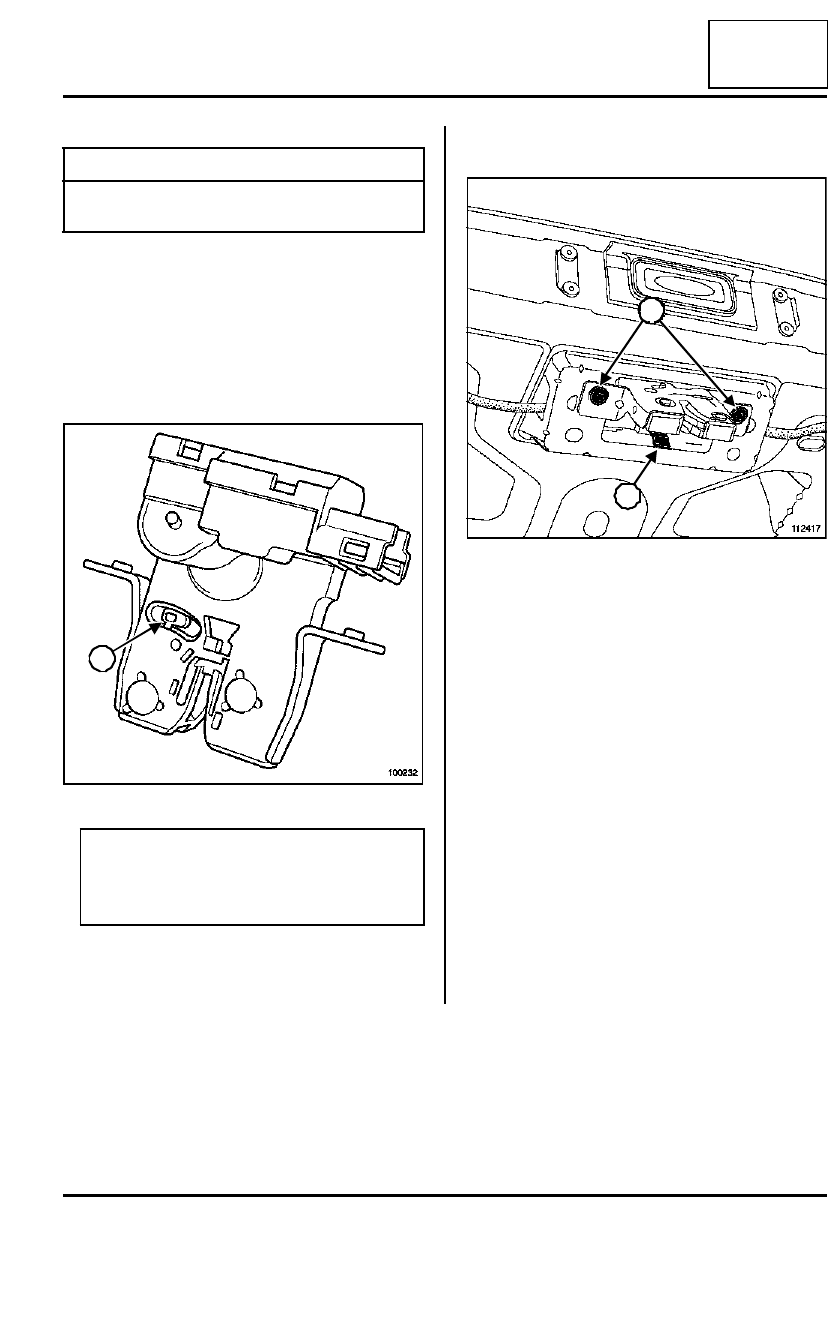

Desbloquear la cerradura del portón presionando el
espolón con ayuda de un destornillador (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos de fijación (2) de la cerradura.

Extraer la cerradura ejerciendo una presión en el clip
de pre-sujeción (3).

Desconectar el conector de la cerradura.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector.

Posicionar la cerradura con ayuda del clip de pre-su-
jeción.

Apretar al par los tornillos de fijación de la cerra-
dura (8 N.m).

II - ETAPA FINAL

Colocar el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

Pares de apriete

m

tornillos de fijación de la
cerradura

8 N.m

100232

En caso de fallo eléctrico es posible abrir el por-
tón manualmente.

Efectuar esta operación por el interior del vehí-
culo.

1

112417

2

3

52A

-

7

MECANISMOS DE ABRIENTES NO LATERALES

Equilibrador de portón: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

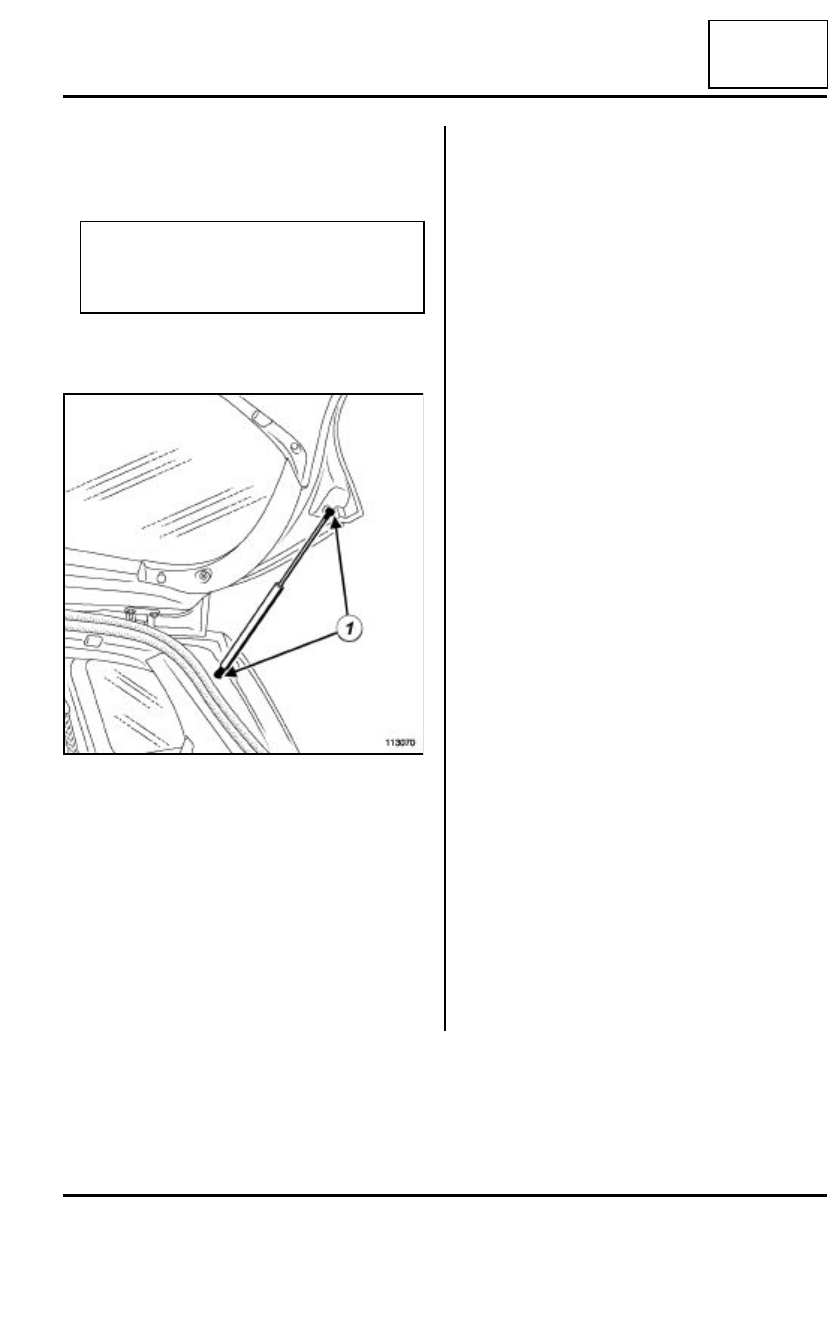

Sacar los clips (1) sin extraerlos.

Extraer los equilibradores sujetando el portón.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Posicionar los clips en los equilibradores.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Presentar y encajar los equilibradores.

ATENCIÓN

Tomar nota del sentido de montaje de los equili-
bradores del portón antes de realizar la extrac-
ción.

113070
