Renault Clio. Manual - parte 400

42A

-

16

ESTRUCTURA SUPERIOR DELANTERA

Soporte de fijación inferior de la aleta delantera: Extracción - Reposición

B85 o C85

42A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la pantalla del paso de rueda delantero (consultar

Pantalla del paso de rueda delantero: Extrac-
ción - Reposición),

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- el faro delantero (consultar Faro halógeno: Ex-

tracción - Reposición),

- la aleta delantera (consultar 42A, Estructura su-

perior delantera,  Aleta delantera: Extracción -
Reposición, página 42A-9).

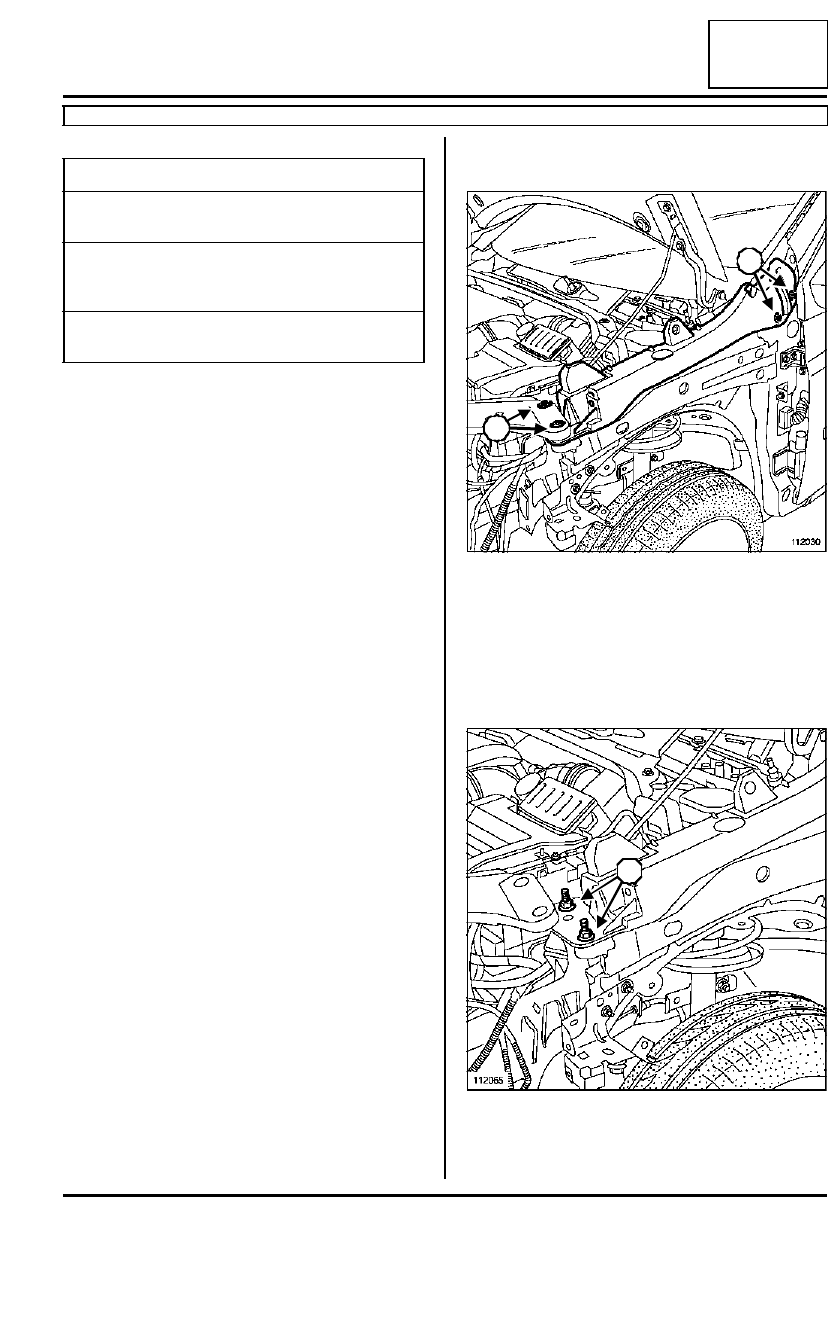

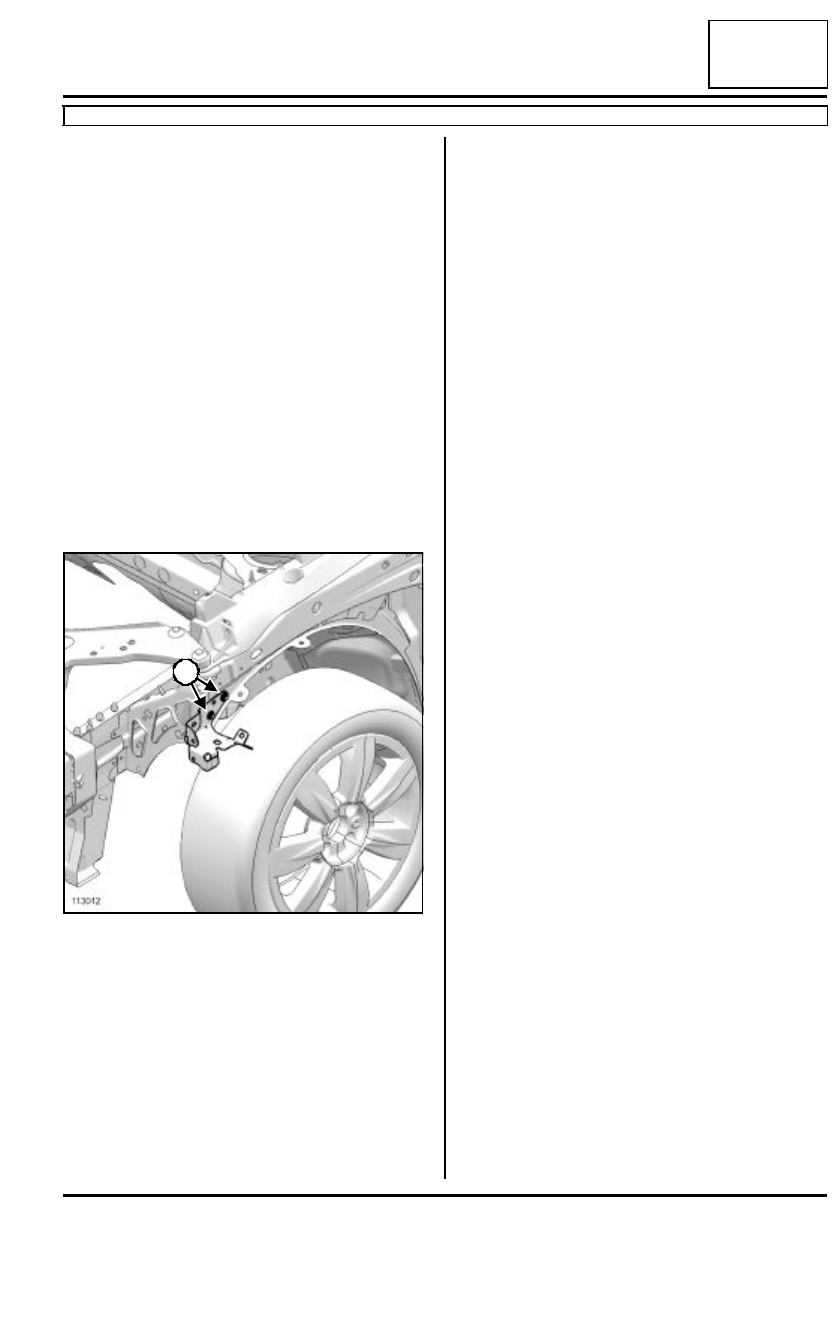

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas (1),

- el soporte de fijación inferior de la aleta delantera.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el soporte de fijación inferior de la aleta delantera,

- las tuercas (1).

II - ETAPA FINAL

Colocar:

- la aleta delantera (consultar 42A, Estructura su-

perior delantera,  Aleta delantera: Extracción -
Reposición, página 42A-9);,

- el faro delantero (consultar Faro halógeno: Ex-

tracción - Reposición),

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- la pantalla del paso de rueda delantero (consultar

Pantalla del paso de rueda delantero: Extrac-
ción - Reposición).

113012

1

42A

-

17

ESTRUCTURA SUPERIOR DELANTERA

Soporte de fijación superior de la aleta delantera: Descripción general

B85 o C85

42A

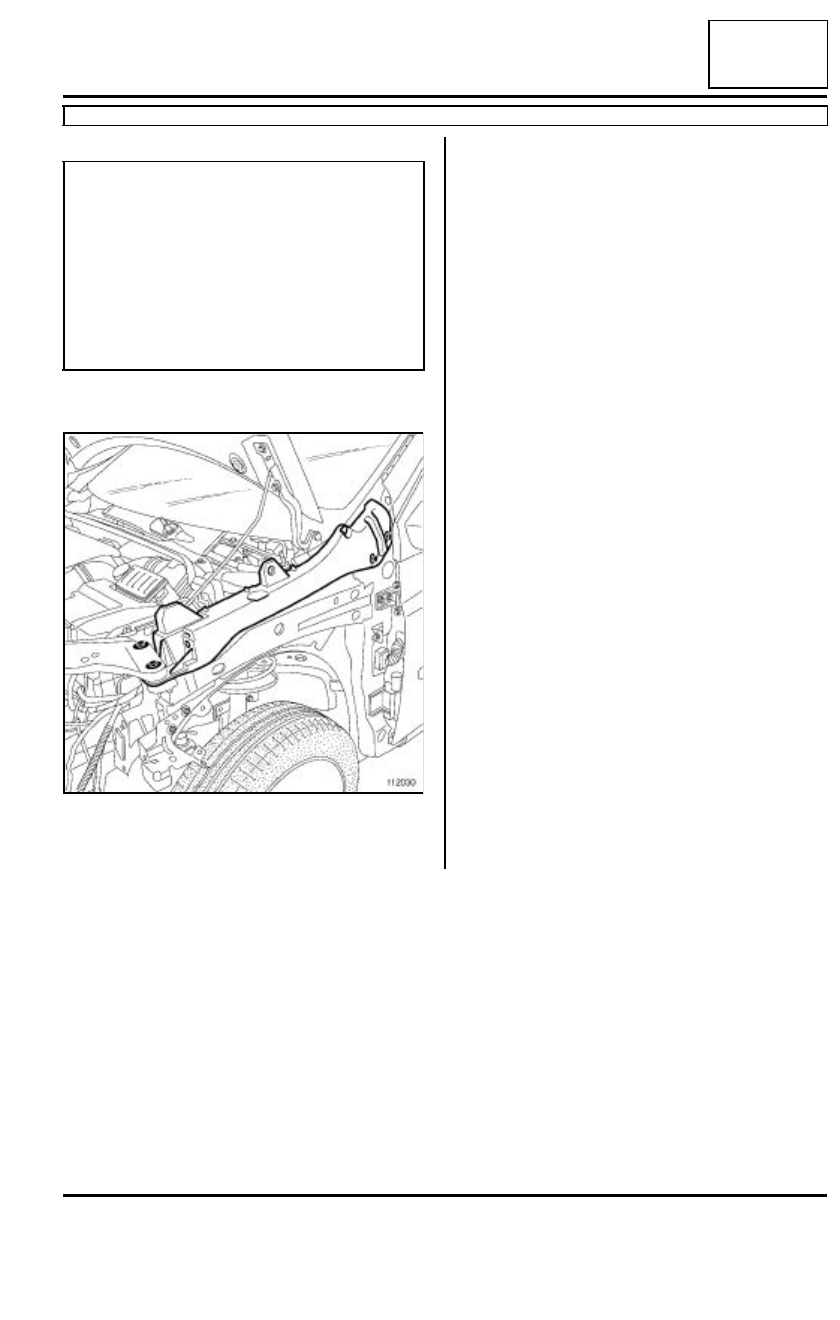

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de soporte de la fijación superior de la aleta delantera
y permite el reglaje de la aleta delantera en Y y X.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

112030

42A

-

18

ESTRUCTURA SUPERIOR DELANTERA

Soporte de fijación superior de la aleta delantera: Extracción - Reposición

B85 o C85

42A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la pantalla del paso de rueda delantero, parte de-

lantera (consultar Pantalla del paso de rueda de-
lantero: Extracción - Reposición),

- (consultar  Paragolpes delantero: Extracción -

Reposición),

- los faros delanteros (consultar Faro halógeno:

Extracción - Reposición),

- el travesaño de choque delantero (consultar 41A,

Estructura inferior delantera,  Travesaño de
choque delantero: Extracción - Reposición, pá-
gina 41A-8).

- Extraer la aleta delantera (consultar 42A, Estruc-

tura superior delantera, Aleta delantera: Extrac-
ción - Reposición, página 42A-9).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (1),

- las tuercas (2) de fijación de cada lado del frente

delantero (consultar 42A, Estructura superior de-
lantera, Frente delantero: Extracción - Reposi-
ción, página 42A-22).

Extraer parcialmente el frente delantero.

Quitar los tornillos (3) de indexado del frente delan-
tero.

Pares de apriete

m

tornillos (3) de indexado
del frente delantero

21 N.m

tornillos (1) del soporte
de fijación superior de la
aleta delantera

8 N.m

tuercas (2) de fijación
del frente delantero

21 N.m

112030

112065

2

1

1

2

3

3

42A

-

19

ESTRUCTURA SUPERIOR DELANTERA

Soporte de fijación superior de la aleta delantera: Extracción - Reposición

B85 o C85

42A

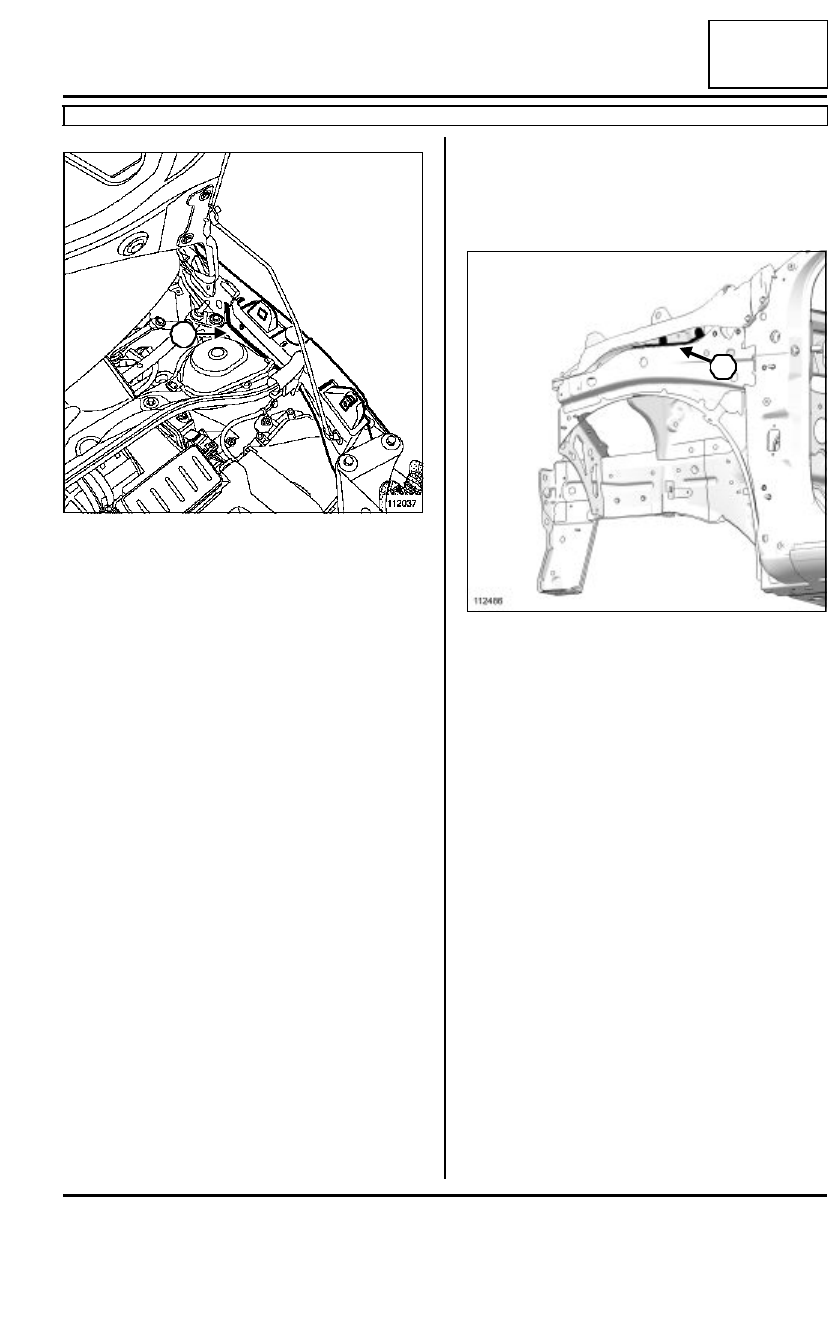

Recortar el inserto hinchable (4).

Extraer el soporte de fijación superior de la aleta de-
lantera.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Colocar el inserto hinchable nuevo (5) sobre el so-
porte de fijación superior de la aleta delantera.

Efectuar un cordón de masilla preformada en el in-
serto hinchable.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el soporte de fijación superior de la aleta delantera,

- los tornillos (1),

- los tornillos (3) de indexado.

Posicionar la aleta delantera en su soporte.

Reglar los juegos de aspecto de la aleta delantera
(consultar  4 2 A , Estructura superior delantera,
Aleta delantera: Reglaje, página 42A-12).

Apretar al par los tornillos (3) de indexado del
frente delantero  (21 N.m).

Extraer la aleta delantera.

Apretar al par los tornillos (1) del soporte de fija-
ción superior de la aleta delantera  (8 N.m).

112037

4

112486

5
