42A

-

8

ESTRUCTURA SUPERIOR DELANTERA

Aleta delantera: Descripción general

B85 o C85

42A

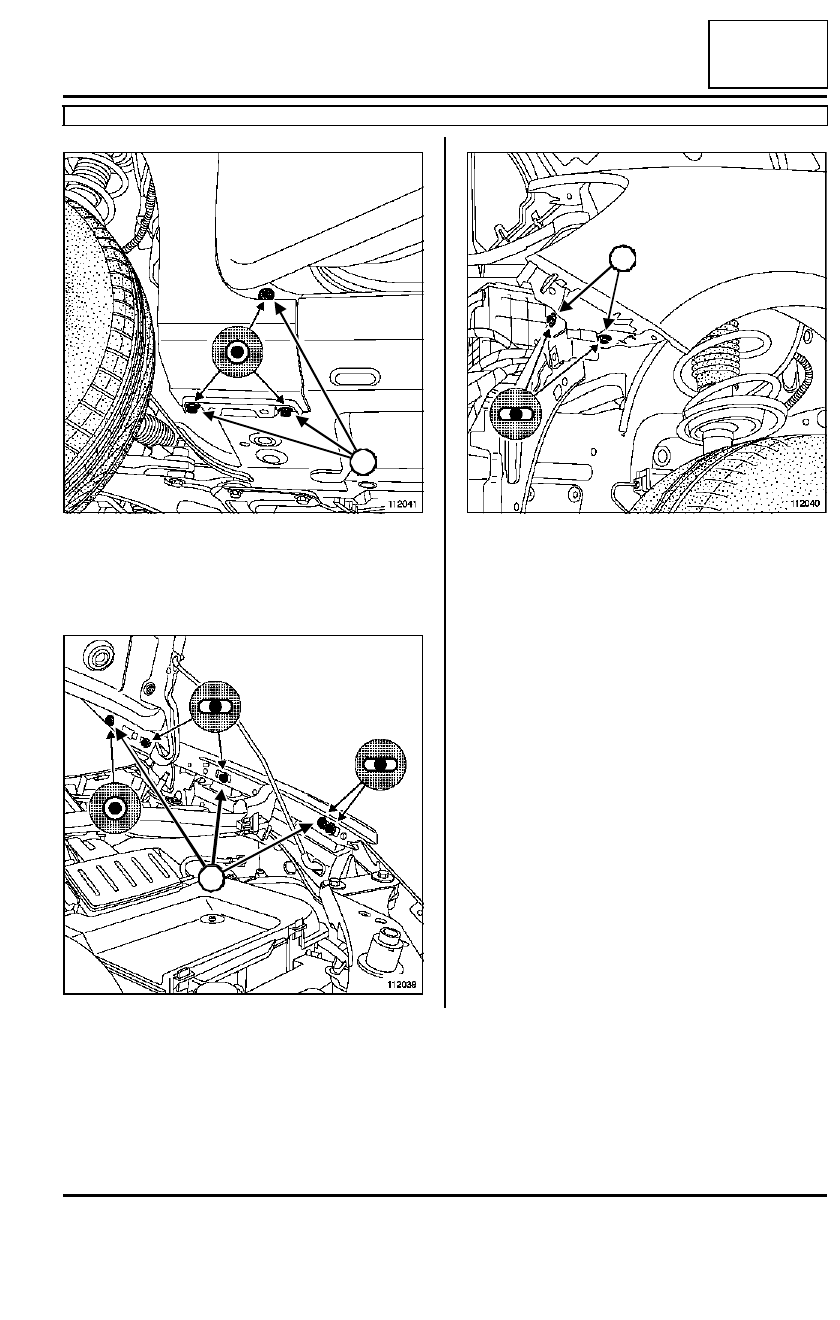

Reglar el enrasado y el alineamiento con la puerta de-
lantera por las fijaciones (4) y (5).

Reglaje de la zona delantera:

Efectuar el reglaje del alineamiento de la aleta delante-
ra por las fijaciones (9) y (10).

112041

112039

5

5

9

9

112040

10

42A

-

9

ESTRUCTURA SUPERIOR DELANTERA

Aleta delantera: Extracción - Reposición

B85 o C85

42A

La aleta delantera es un elemento de estructura des-
montable de carrocería en material termoplástico.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la pantalla del paso de rueda delantero (consultar

Pantalla del paso de rueda delantero: Extrac-
ción - Reposición),

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- el faro delantero (consultar Faro halógeno: Ex-

tracción - Reposición),

- la rejilla de alero (consultar Rejilla de alero: Ex-

tracción - Reposición),

- el embellecedor del parabrisas (consultar Embel-

lecedor de parabrisas: Extracción - Reposi-
ción).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

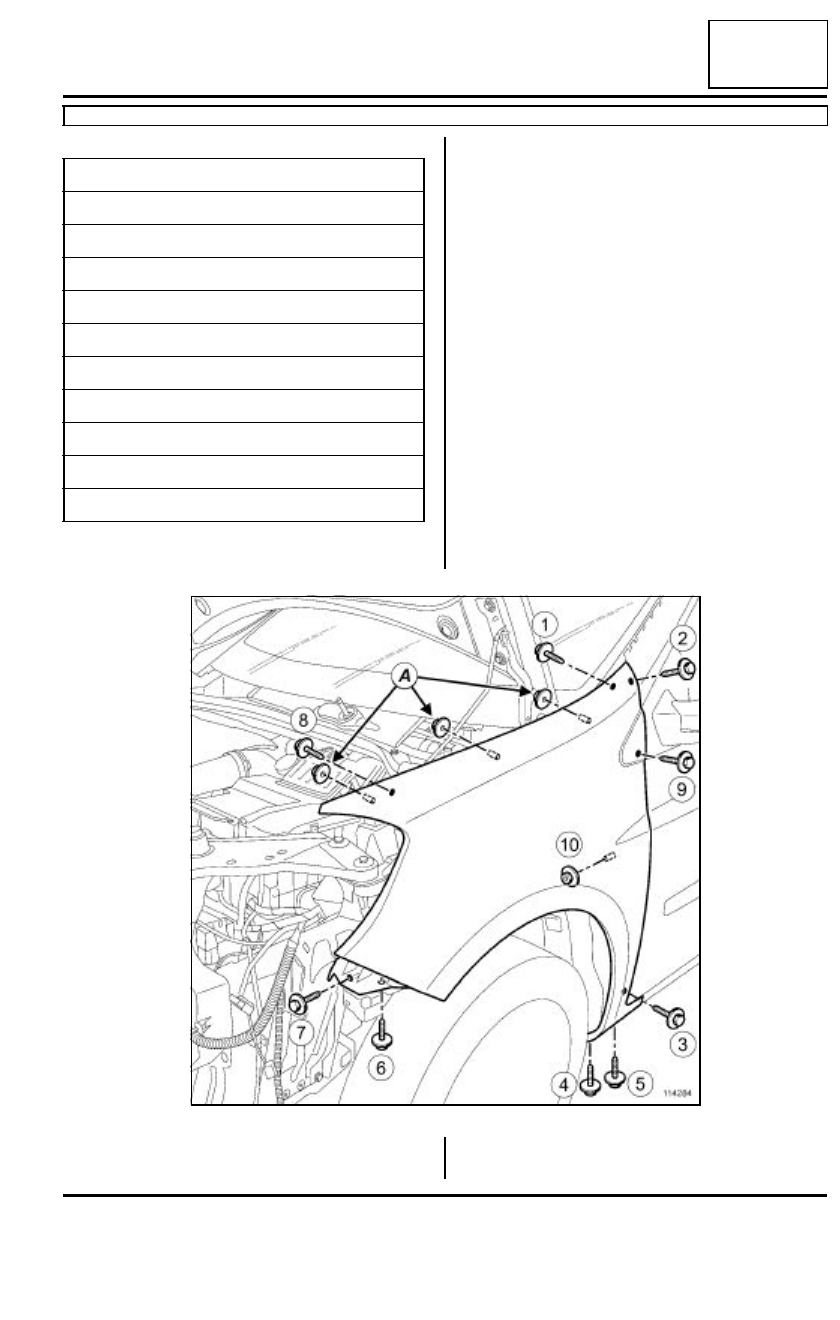

Extraer:

- el insonorizante interior de la aleta delantera,

- los tornillos de fijación de la aleta delantera,

- la tuerca (10) de fijación,

Pares de apriete

m

tornillo (1)

6,5 N.m

tornillo (2)

6,5 N.m

tornillo (3)

6,5 N.m

tornillo (4)

6,5 N.m

tornillo (5)

6,5 N.m

tornillo (6)

4,5 N.m

tornillo (7)

4,5 N.m

tornillo (8)

4,5 N.m

tornillo (9)

6,5 N.m

tuerca (10)

4,5 N.m

114284

42A

-

10

ESTRUCTURA SUPERIOR DELANTERA

Aleta delantera: Extracción - Reposición

B85 o C85

42A

- las tuercas de plástico (A),

- la aleta delantera.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

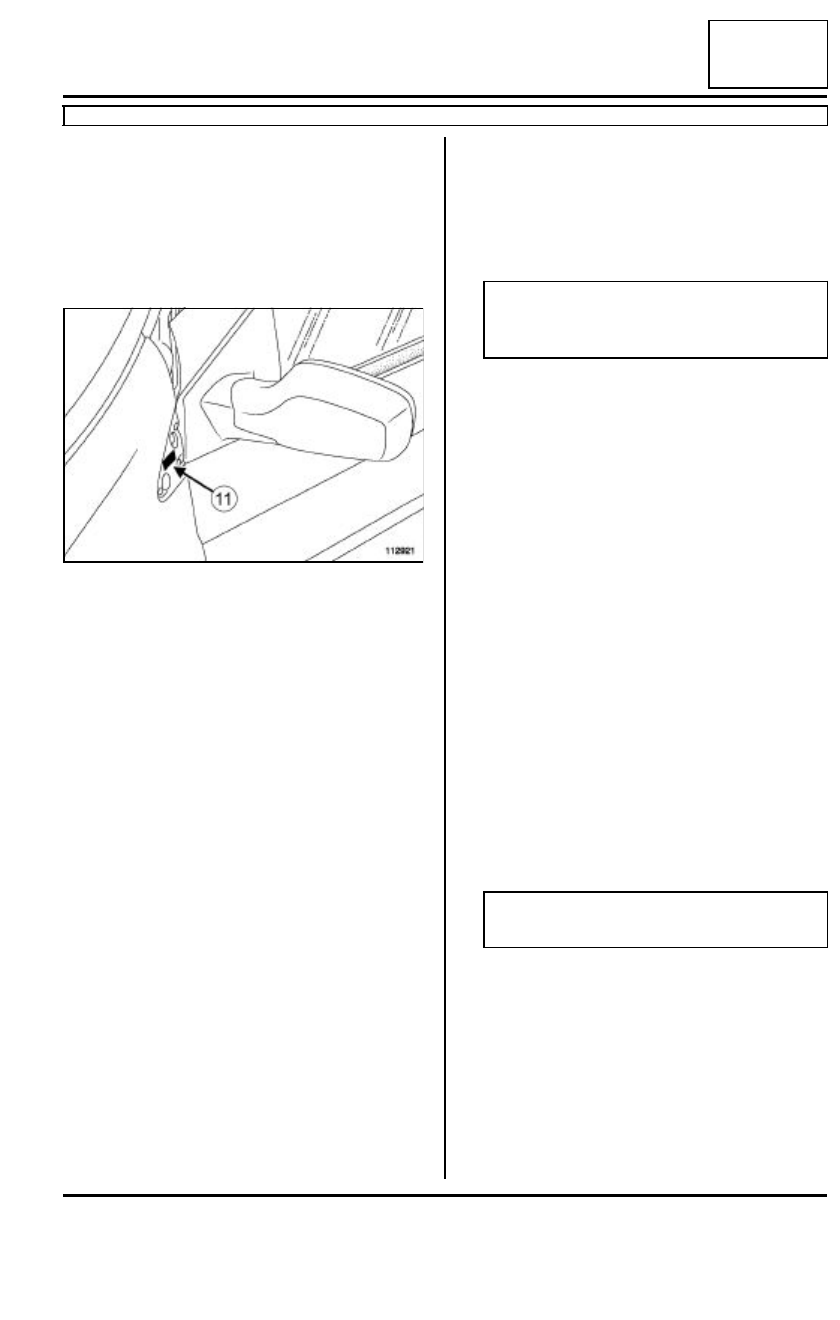

En caso de sustituir la aleta delantera, indicar al Al-
macén de Piezas de Recambio la dimensión de los
neumáticos inscrita en la aleta delantera (11).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la aleta delantera,

- las tuercas de plástico (A),

Colocar:

- los tornillos de fijación de la aleta delantera,

- la tuerca (10),

- el faro delantero (consultar Faro halógeno: Ex-

tracción - Reposición).

Reglar los juegos de aspecto de la aleta delantera
(consultar  4 2 A , Estructura superior delantera,
Aleta delantera: Reglaje, página 42A-12).

Apretar a los pares:

- el tornillo (1) (6,5 N.m),

- el tornillo (2) (6,5 N.m),

- el tornillo (3) (6,5 N.m),

- el tornillo (4) (6,5 N.m),

- el tornillo (5) (6,5 N.m),

- el tornillo (6) (4,5 N.m),

- el tornillo (7) (4,5 N.m),

- el tornillo (8) (4,5 N.m),

- el tornillo (9) (6,5 N.m),

- la tuerca (10)  (4,5 N.m).

Colocar el insonorizante interior de la aleta delante-
ra.

III - ETAPA FINAL

Colocar:

- el embellecedor del parabrisas (consultar Embel-

lecedor de parabrisas: Extracción - Reposi-
ción),

- la rejilla de alero (consultar Rejilla de alero: Ex-

tracción - Reposición),

112921

Nota:

Apretar moderadamente las tuercas de plástico
(A) para no deter iorarlas.

ATENCIÓN

Respetar imperativamente el orden de apriete.

42A

-

11

ESTRUCTURA SUPERIOR DELANTERA

Aleta delantera: Extracción - Reposición

B85 o C85

42A

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- la pantalla del paso de rueda delantero (consultar

Pantalla del paso de rueda delantero: Extrac-
ción - Reposición).
