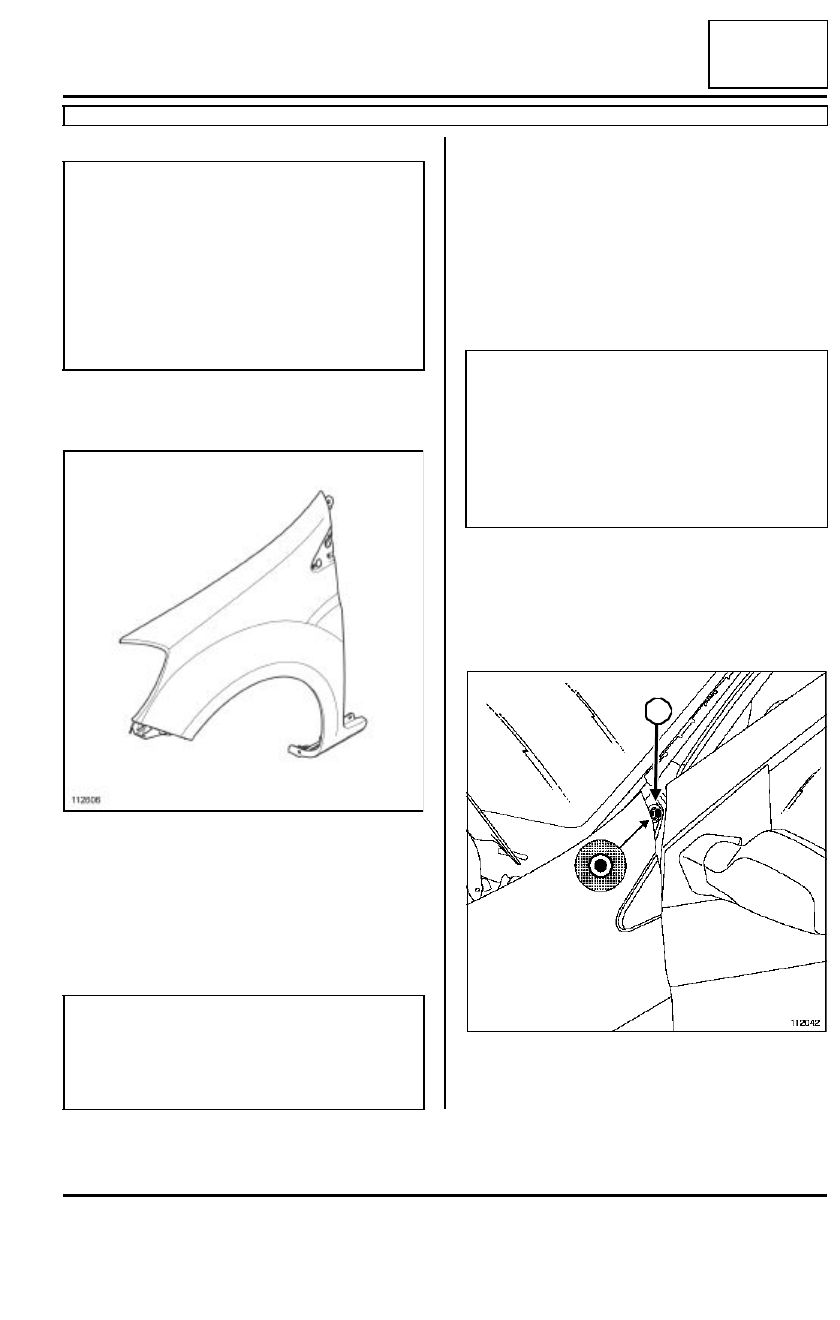

42A

ESTRUCTURA SUPERIOR DELANTERA

Estructura del vehículo parte delantera: Descripción

42A

(5)

Cierre del larguero delantero

(consultar 41A, Estructura infer-
ior delantera, Cierre del lar-
g u e r o d e l a n t e ro p a rte
delantera: Descripción, página
41A-21)

HLE/
THLE

1.6/2.7

(6)

Soporte del travesaño del radiador

(consultar 41A, Estructura infer-
ior delantera, Soporte del trave-
saño del radiador: Descripción,
página 41A-25)

HLE

1.2/2.5

(7)

Semibloque delantero izquierdo

(consultar 41A, Estructura infer-
i o r d e l a n t e r a , Semibloque
delantero: Descripción, página
41A-30)

(8)

Travesaño lateral delantero del piso
central

(consultar 41B, Estructura infer-
ior central, Travesaño lateral
delantero del piso central: Des-
cripción, página 41B-12)

HLE

(9)

Semibloque delantero derecho

(consultar 41A, Estructura infer-
i o r d e l a n t e r a , Semibloque
delantero: Descripción, página
41A-30)

(10)

Paso de rueda delantero izquierdo

(consultar 42A, Estructura supe-
rior delantera, Paso de rueda
delantero: Descripción, página
42A-32)

HLE

1,2/2

(11)

Refuerzo de tabique de calefacción

(consultar 41A, Estructura infer-
ior delantera, Larguero delan-
tero: Descripción, página 41A-
14);

1,5

(12)

Soporte del motor

(consultar 41A, Estructura infer-
ior delantera, S o p o rte del
motor: Descripción, página
41A-28)

HLE

1,5/2

(13)

Soporte limpiaparabrisas

(consultar 42A, Estructura supe-
rior delantera, Paso de rueda
delantero: Descripción, página
42A-32)

1,5

(14)

Paso de rueda delantero derecho

(consultar 42A, Estructura supe-
rior delantera, Paso de rueda
delantero: Descripción, página
42A-32)

HLE

1,2/2

(15)

Fijación del tirante motor

(consultar 41A, Estructura infer-
ior delantera,

Fijación del

tirante motor: Descripción,
página 41A-36)

HLE

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

42A

ESTRUCTURA SUPERIOR DELANTERA

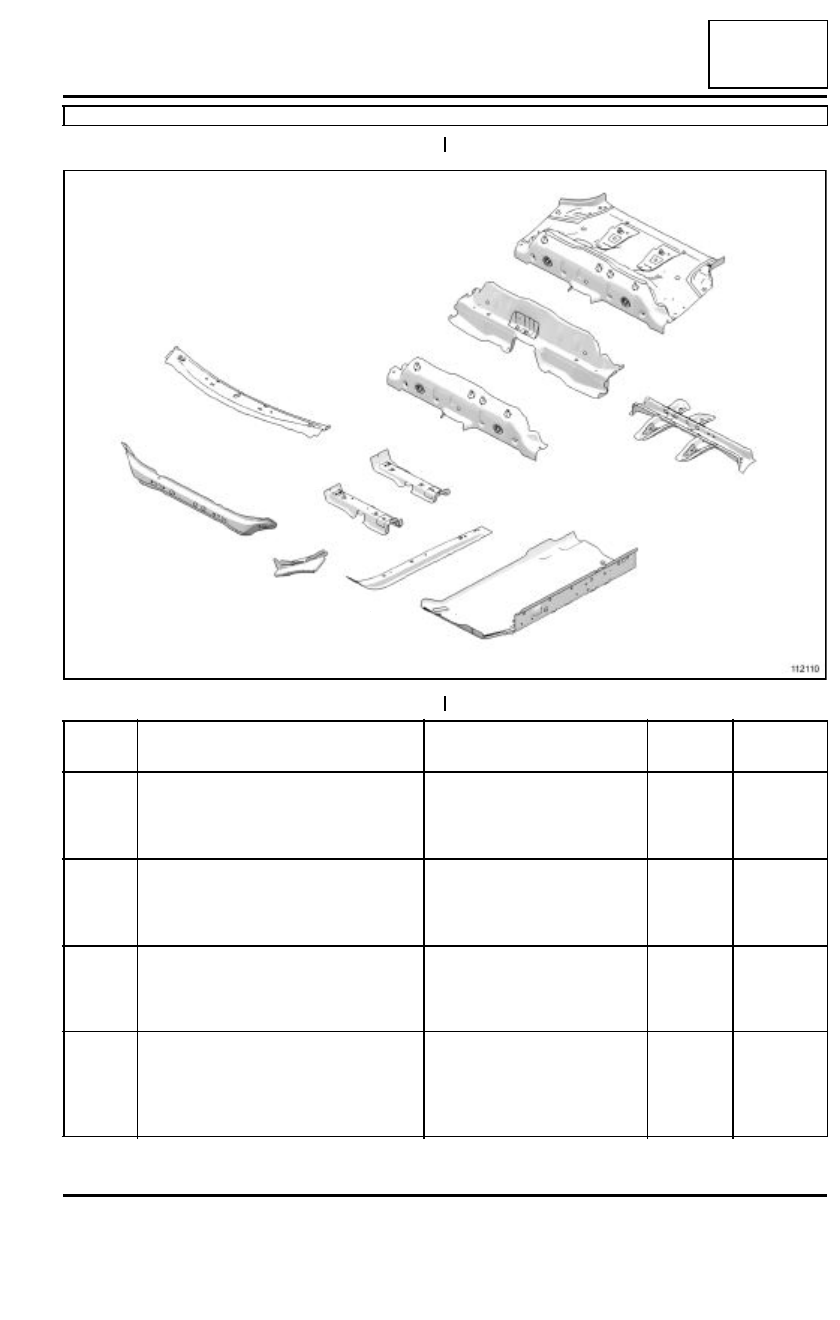

Estructura vehículo parte central: Descripción

B85 o C85

42A

ESTRUCTURA CENTRAL

112110

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Piso central parte lateral

(consultar 41B, Estructura
inferior central, Piso central
parte lateral: Descripción,
página 41B-20)

HLE

0,65/1,2

(2)

Travesaño central del piso trasero

(consultar 41D, Estructura
inferior trasera, T ravesaño
central del piso trasero:
Descripción, página 41D-26)

HLE

1/1,2

(3)

Larguero delantero parte central

(consultar 41A, Estructura
inferior delantera, Larguero
delantero parte central: Des-
cripción, página 41A-18)

THLE

(4)

Refuerzo lateral de tablero

(consultar 42A, Estructura
superior delantera, Refue-
rzo lateral de tablero: Des-
cripción general, página
42A-44)

THLE

1,6

42A

ESTRUCTURA SUPERIOR DELANTERA

Estructura vehículo parte central: Descripción

B85 o C85

42A

(5)

Travesaño inferior de tablero

(consultar 42A, Estructura
superior delantera, Trave-
saño inferior de tablero:
Descripción general, página
42A-43)

THLE

1,7

(6)

Travesaño delantero bajo el asiento
delantero

(consultar 41B, Estructura
inferior central, T ravesaño
delantero bajo el asiento
delantero: Descripción,
página 41B-15)

HLE

1,1

(7)

Travesaño trasero bajo el asiento delan-
tero

(consultar 41B, Estructura
inferior central, T ravesaño
trasero bajo el asiento
delantero: Descripción,
página 41B-17)

HLE

1,1

(8)

Travesaño de cierre

(consultar 41D, Estructura
inferior trasera, Piso trasero
parte delantera: Descrip-
ción, página 41D-12)

0,65

(9)

Refuerzo del travesaño delantero del
piso trasero

(consultar 41D, Estructura
inferior trasera, Refuerzo de
travesaño delantero del piso
trasero: Descripción, página
41D-24)

1,2

(10)

Piso trasero parte delantera

(consultar 41D, Estructura
inferior trasera, Piso trasero
parte delantera: Descrip-
ción, página 41D-12)

0,65

(11)

Cierre del travesaño inferior de vano

(consultar  42A, Estructura
superior delantera, Cierre
del  travesaño inferior de
vano:  Descripción, página
42A-41)

0,7

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

42A

ESTRUCTURA SUPERIOR DELANTERA

Aleta delantera: Descripción general

B85 o C85

42A

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Este tipo de aleta delantera presenta las característi-
cas siguientes:

- aleta de material plástico (NORYL),

- aleta atornillada en su soporte de fijación superior.

II - EXTRACCIÓN-REPOSICIÓN

Para una extracción o una sustitución de la aleta de-
lantera extraer:

- el paragolpes delantero,

- el faro,

- el guardabarros,

- el embellecedor del parabrisas.

III - REGLAJE

Se identifican dos zonas principales de reglaje:

- el reglaje de la zona trasera,

- el reglaje de la zona delantera.

Reglaje de la zona trasera:

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

112606

Nota:

En todos los casos de extracción sin sustitución del
elemento, marcar la posición de las fijaciones antes
de aflojar las fijaciones para evitar los reglajes en la
reposición.

Nota:

La aleta delantera es el penúltimo último elemento
que se coloca en la carrocería, por orden de mon-
taje en fábrica de los elementos desmontables.

Para efectuar su reglaje final, posicionar correcta-
mente todos los demás elementos, incluidos el
paragolpes y los faros para que estén bien coloca-
dos.

112042
