41B
-
18
ESTRUCTURA INFERIOR CENTRAL
Piso central parte lateral: Descripción general
B85 o C85
41B
(MR 400, 40A, Generalidades).
I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA
Este tipo de pieza presenta la particularidad de estar
constituida por dos chapas de espesores y de natura-
lezas diferentes ensambladas por empalme mediante
láser.

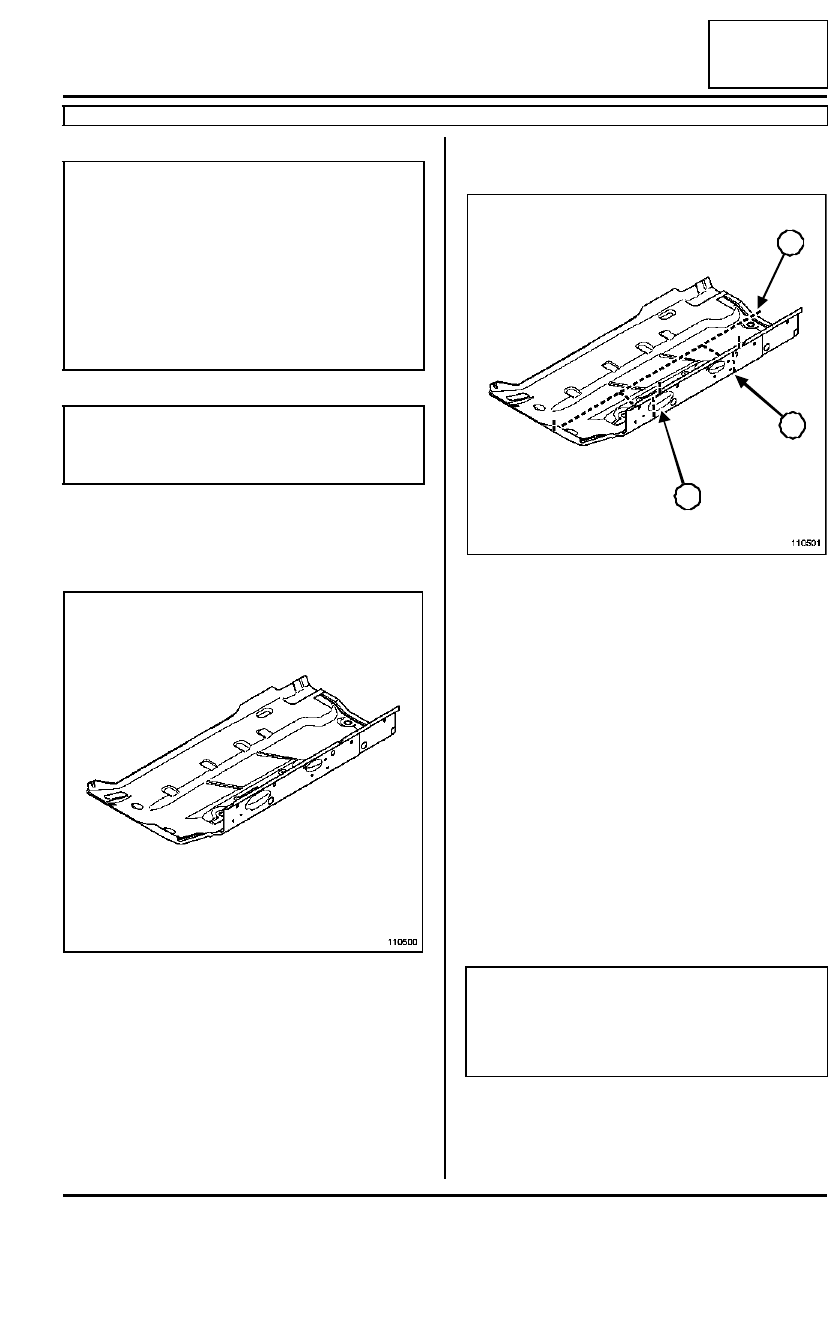

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL
Estas líneas de cortes materializan las zonas en las
que es posible efectuar una sustitución parcial del piso
central parte lateral.

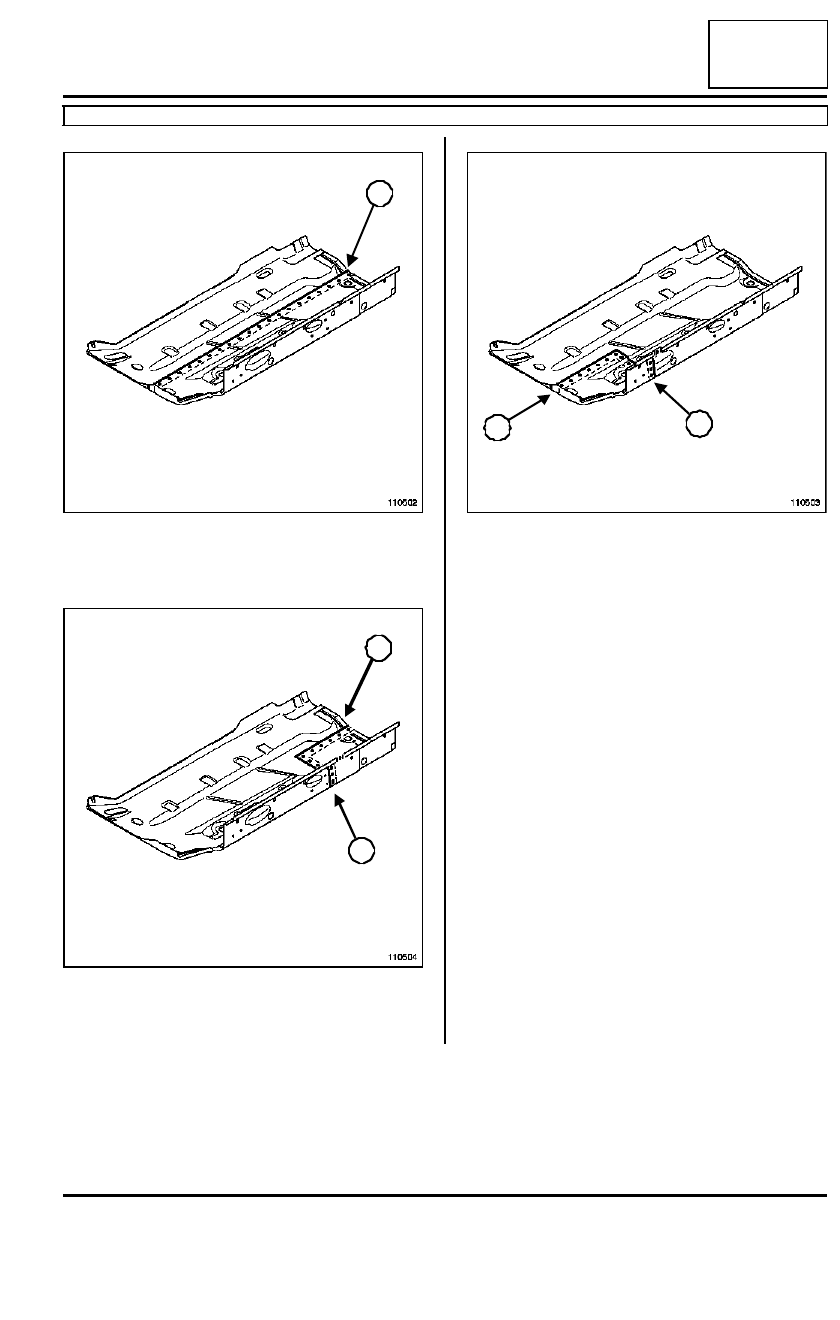

Corte 1, 2 y 3:
- el corte (1) define la sustitución parcial del piso cen-
tral parte lateral.
- los cortes (1) y (2) definen la sustitución parcial del
piso central parte lateral parte trasera.
- los cortes (1) y (3) definen la sustitución parcial del
piso central parte lateral parte delantera.

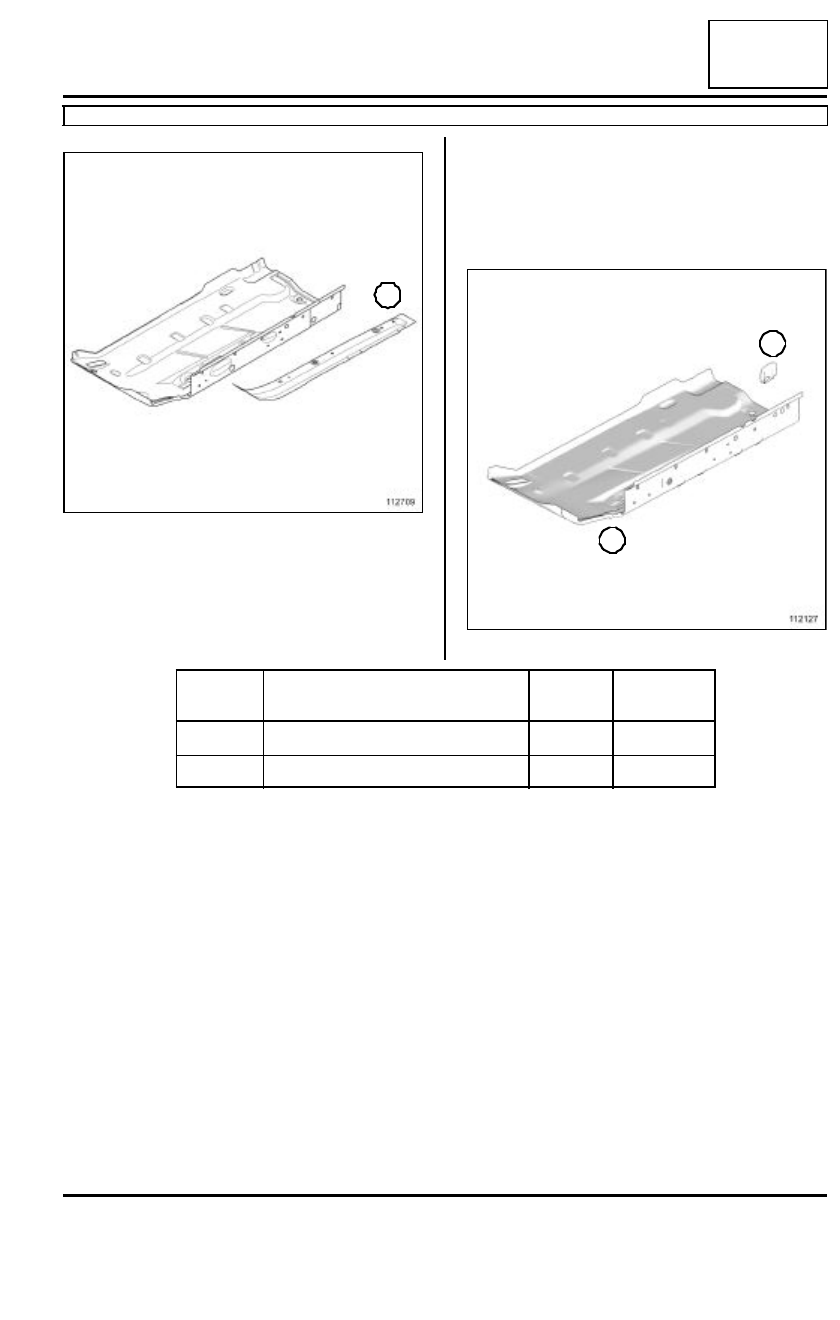

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL
Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.
Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los criterios fundamentales de la repara-
ción de la estructura de la carrocería (consultar MR
400, 40A, Generalidades ).
ATENCIÓN
Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.
Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

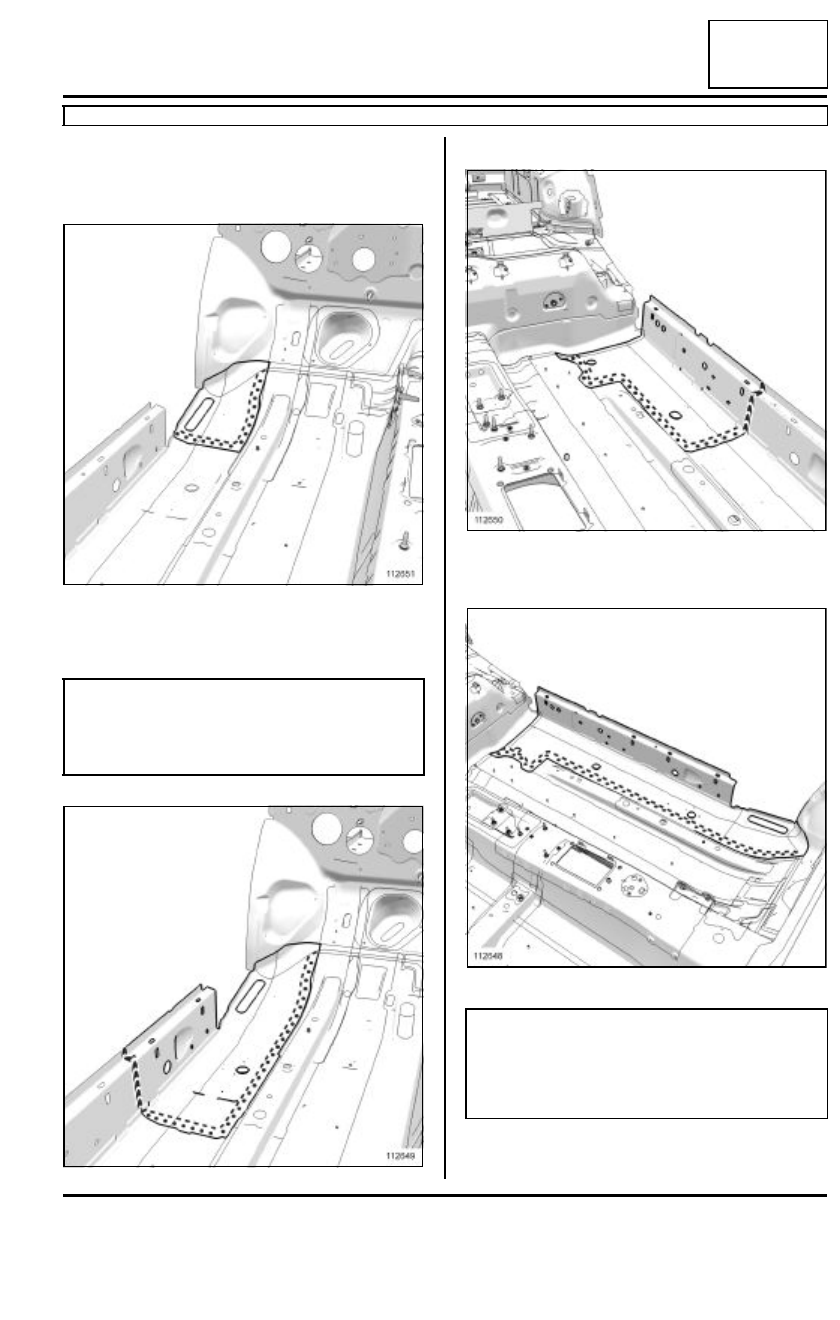

Nota:
Para indicaciones detalladas sobre una unión parti-
cular, consultar:
110500
110501
ATENCIÓN
Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.
3
2
1
