41B

-

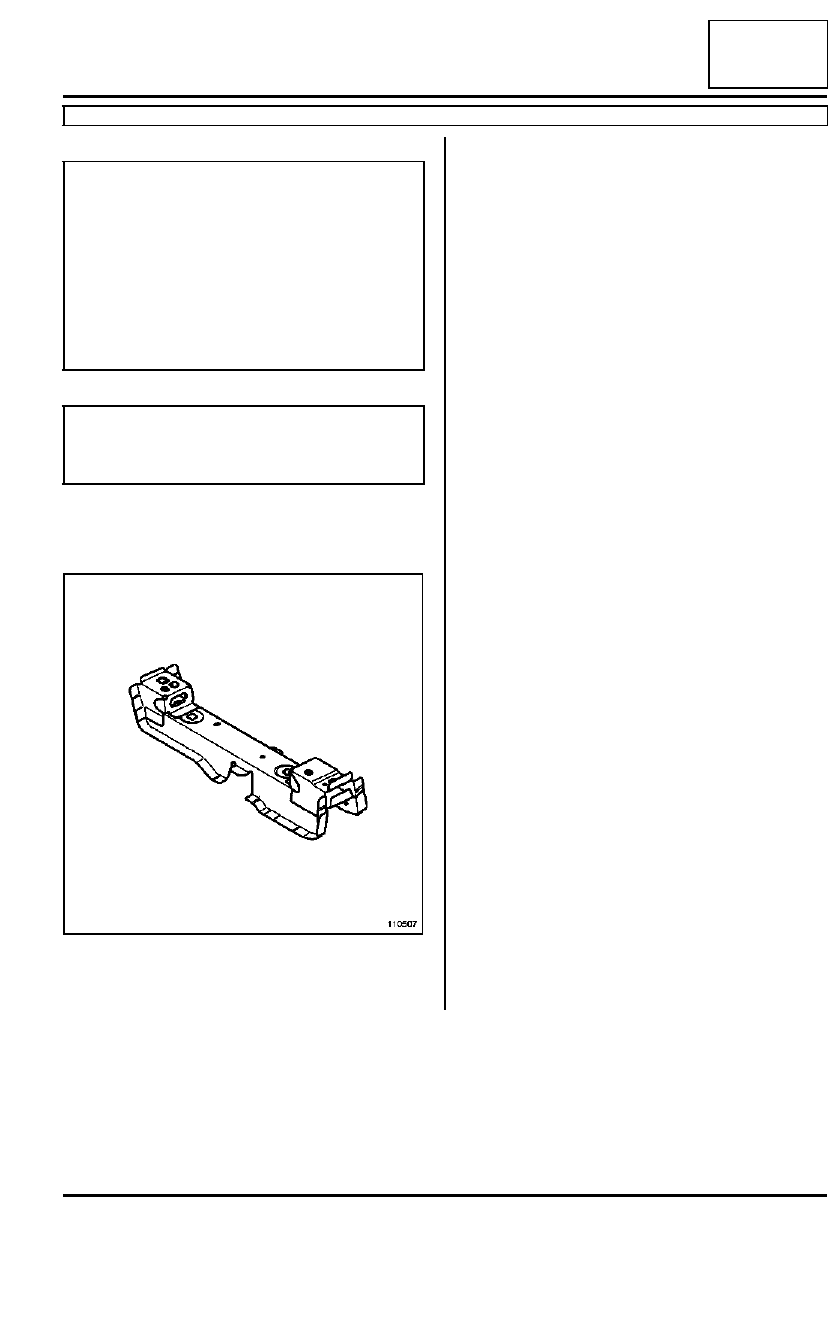

14

ESTRUCTURA INFERIOR CENTRAL

Travesaño delantero bajo el asiento delantero: Descripción general

B85 o C85

41B

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, tiene por función fijar
en la parte delantera el asiento delantero y dar rigidez
a la carrocería en caso de choque lateral.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
describen si procede en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110507

41B

-

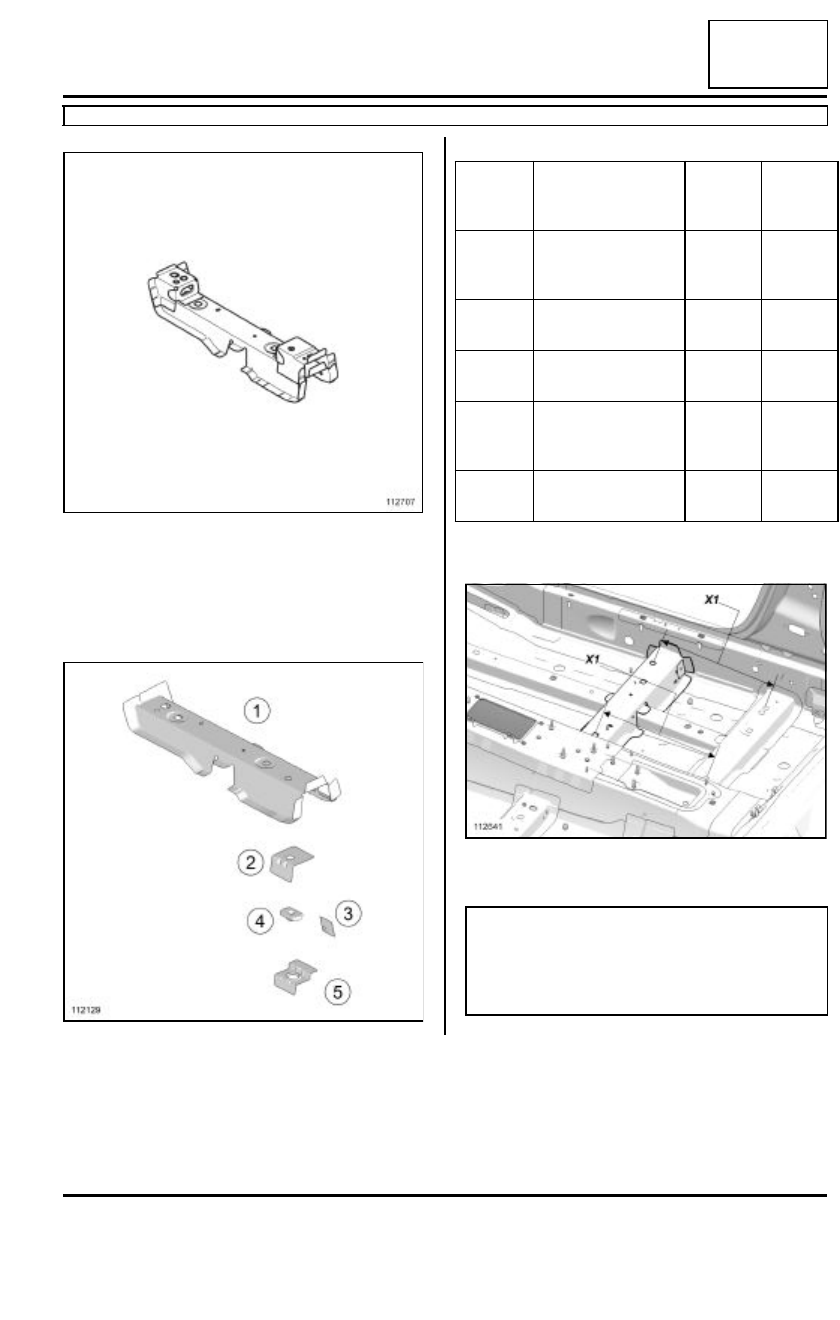

15

ESTRUCTURA INFERIOR CENTRAL

Travesaño delantero bajo el asiento delantero: Descripción

B85 o C85

41B

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

(X1) = 355 mm

112707

112129

Número

Designación

Natura-
leza

Espe-
sor en
(mm)

(1)

Travesaño delantero
bajo el asiento
delantero

HLE

1,1

(2)

Refuerzo de fija-
ción del asiento

HLE

1,5

(3)

Soporte exterior de
fijación del asiento

HLE

1,5

(4)

Jaula de elemento
de fijación del
asiento

0,8

(5)

Soporte  interior de
fijación del asiento

HLE

1,5

112641

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41B

-

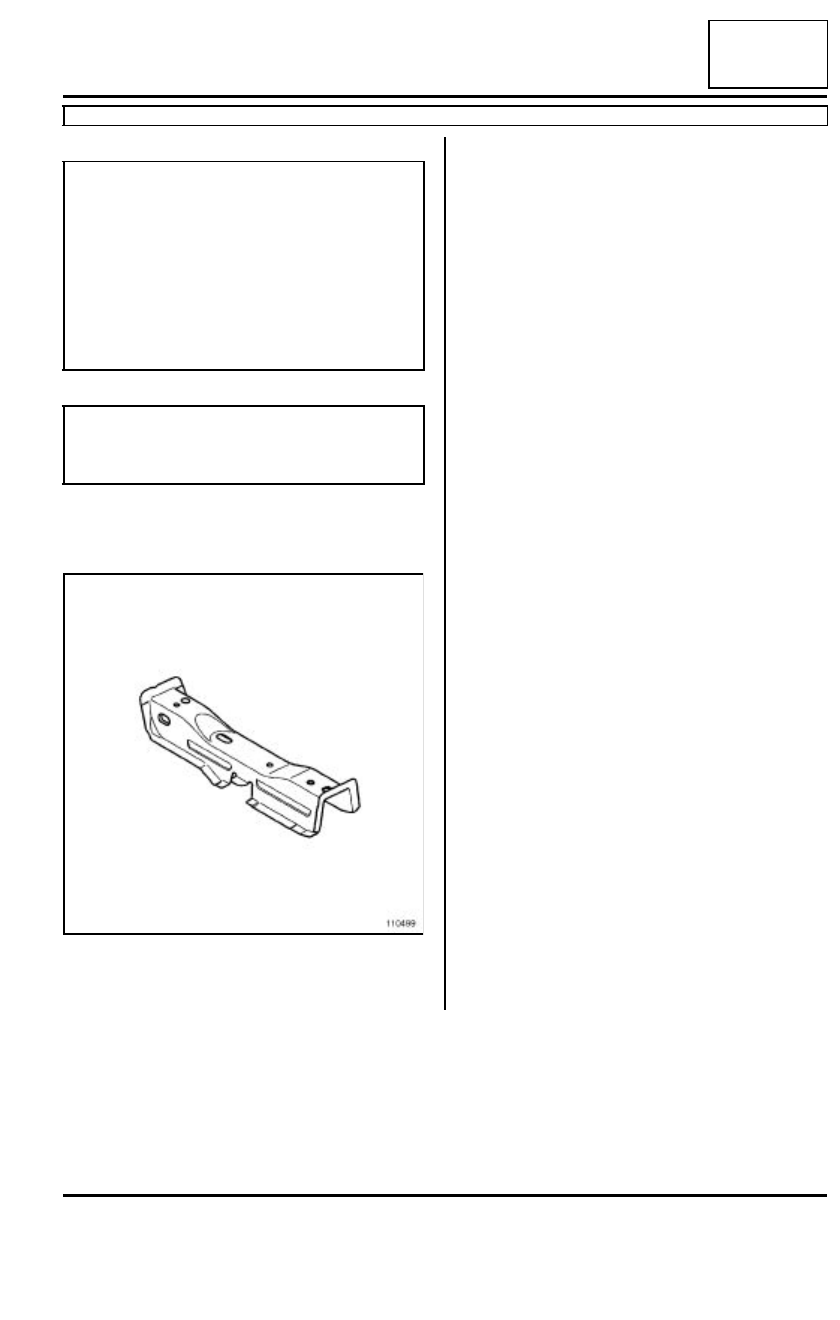

16

ESTRUCTURA INFERIOR CENTRAL

Travesaño trasero bajo el asiento delantero: Descripción general

B85 o C85

41B

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, tiene por función fijar
en la parte delantera el asiento delantero y dar rigidez
a la carrocería en caso de choque lateral.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
describen si procede en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110499

41B

-

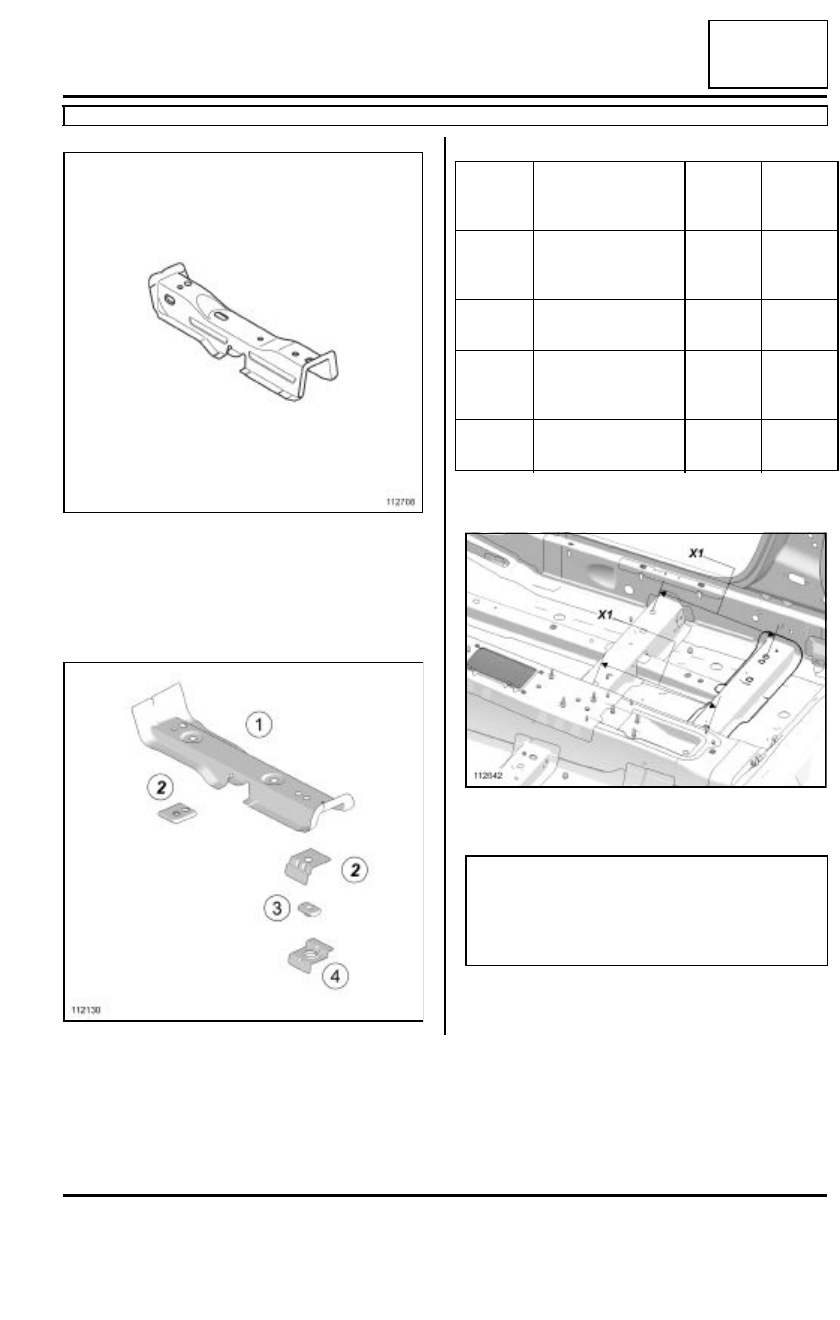

17

ESTRUCTURA INFERIOR CENTRAL

Travesaño trasero bajo el asiento delantero: Descripción

B85 o C85

41B

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

(X1) = 355 mm

112708

112130

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Travesaño trasero
bajo el asiento
delantero

HLE

1,1

(2)

Refuerzo de fija-
ción del asiento

HLE

1,5

(3)

Jaula de elemento
de fijación del
asiento

0,8

(4)

Soporte  interior de
fijación del asiento

HLE

1,5

112642

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.
