Renault Clio. Manual - parte 357

40A

-

8

GENERALIDADES

Vehículo en banco de reparación: Descripción

B85 o C85

40A

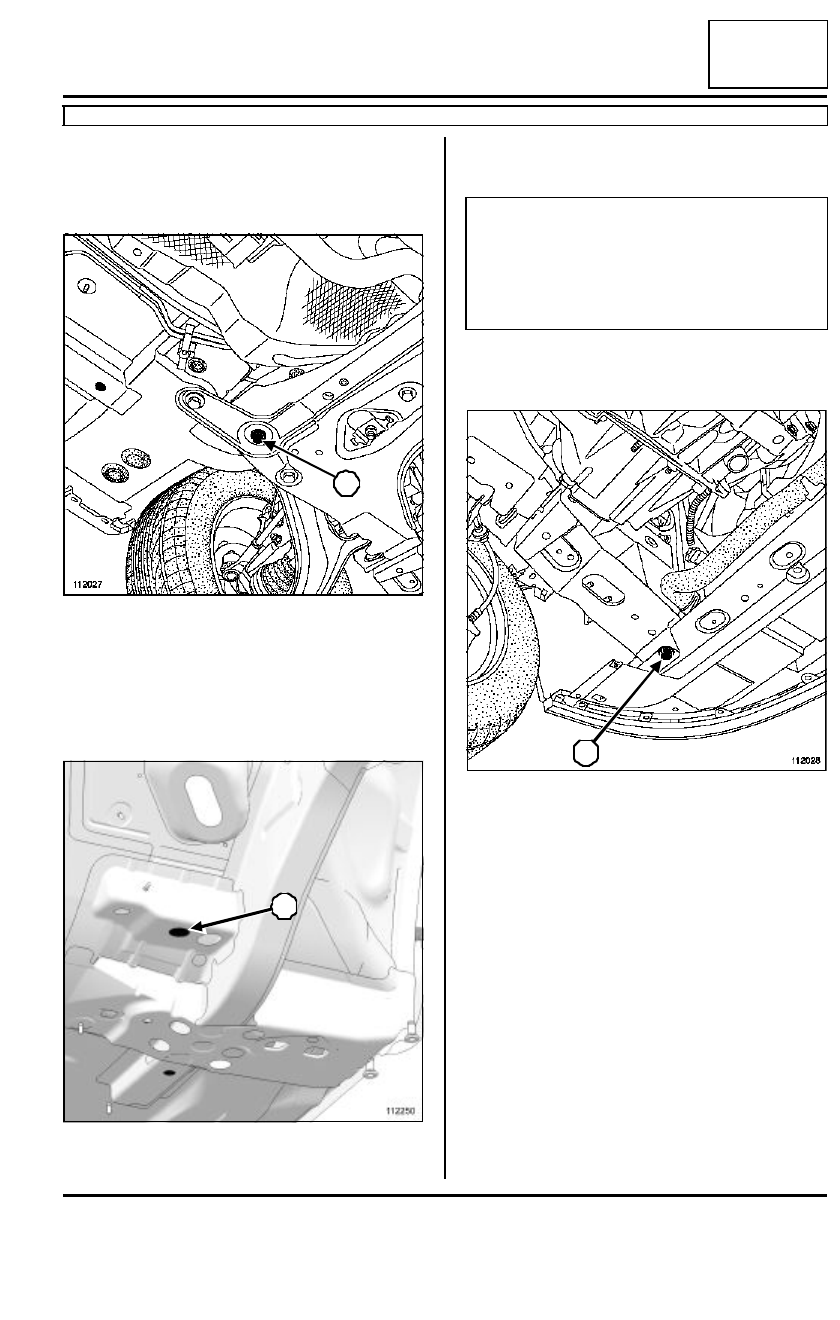

I - REFERENCIAS PRINCIPALES ANTES DE LA
COLOCACIÓN EN EL BANCO

1 - Mecánica delantera montada

El calibre cubre el tornillo de fijación trasera de la cuna
delantera (A).

Utilizar esta situación para un choque trasero o un li-
gero choque delantero sin extracción de mecánica.

2 - Mecánica delantera extraída

El calibre se apoya bajo la caja de fijación de la cuna y
se centra en el orificio roscado (B).

Utilizar esta situación para un choque delantero con
extracción de mecánica.

II - REFERENCIA SECUNDARIA DELANTERA DE
COLOCACIÓN EN EL BANCO

El calibre cubre el tornillo de fijación del travesaño so-
porte del radiador (C).

Utilizar esta situación con el fin de confirmar una cor-
recta colocación en el banco en un choque trasero
(ejemplo: para la sustitución de un conjunto del lar-
guero trasero).

Sirve para confirmar la altura de la carrocería del vehí-
culo en caso de duda sobre la deformación de una re-
ferencia principal trasera.

112027

112250

A

B

Nota:

En caso de duda sobre la deformación de uno de
los puntos, utilizar dos puntos suplementarios
situados en una zona no afectada por el choque,
con el fin de confirmar una correcta colocación en
el banco.

112028

C

40A

-

9

GENERALIDADES

Vehículo en banco de reparación: Descripción

B85 o C85

40A

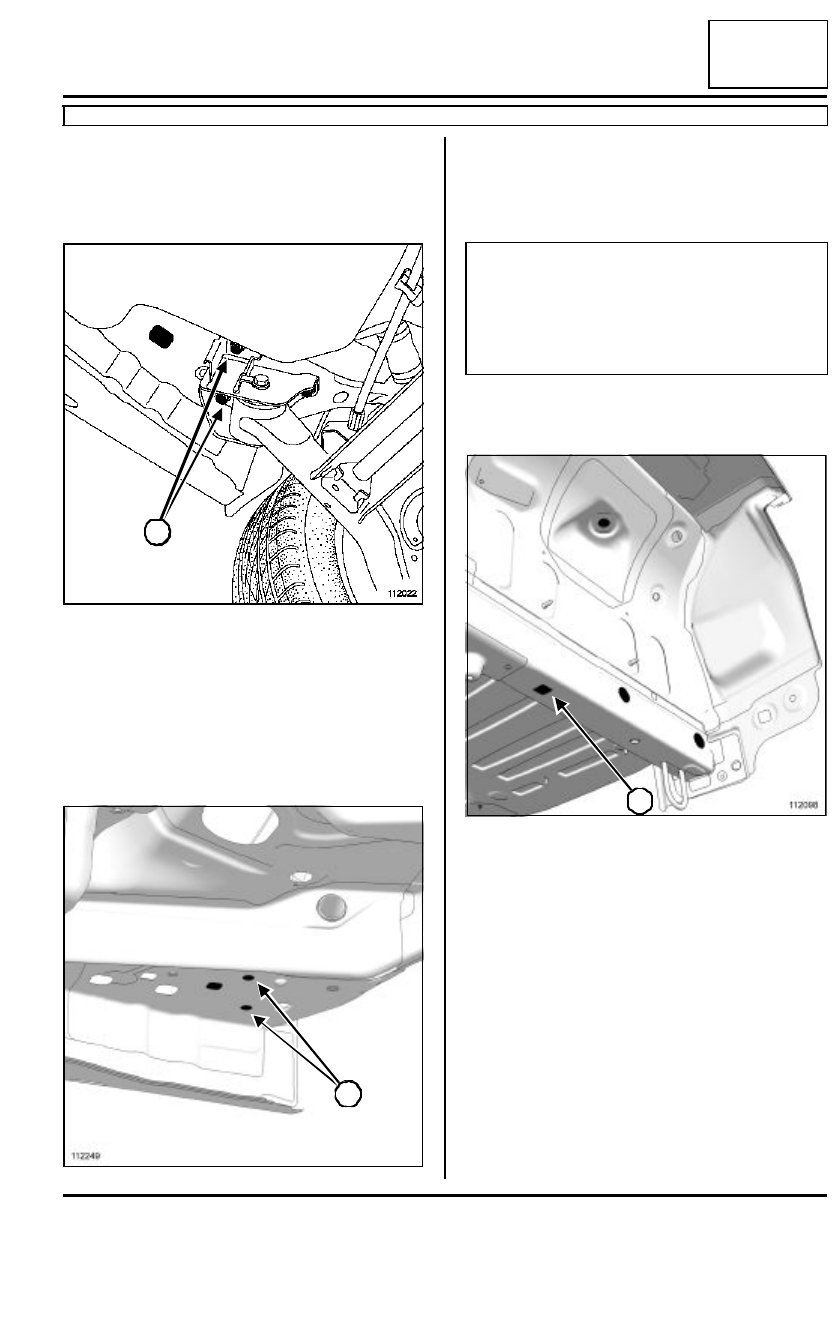

III - REFERENCIA PRINCIPAL TRASERA DE
COLOCACIÓN EN EL BANCO

1 - Mecánica trasera colocada

El calibre se apoya bajo la pinza del tren trasero y se
centra en el orificio roscado del tornillo de fijación del
tren trasero (D).

Utilizar esta situación para un choque delantero o un li-
gero choque trasero.

2 - Mecánica trasera extraída

El calibre está apoyado bajo el larguero trasero y se
centra en el orificio roscado (E).

Utilizar esta situación para un choque trasero con ex-
tracción mecánica.

IV - REFERENCIA SECUNDARIA TRASERA DE
COLOCACIÓN EN EL BANCO

El calibre está apoyado bajo el larguero trasero y posi-
cionado en el orificio cuadrado (F).

Utilizar esta situación con el fin de confirmar una cor-
recta colocación en el banco en un choque delantero
(ejemplo: para la sustitución de un semibloque delan-
tero completo).

Sirve para confirmar la altura de la carrocería del vehí-
culo en caso de duda sobre la deformación de una re-
ferencia principal delantera.

112022

112249

D

D

E

E

Nota:

En caso de duda sobre la deformación de uno de
los puntos, utilizar dos puntos suplementarios
situados en una zona no afectada por el choque,
con el fin de confirmar una correcta colocación en
el banco.

112098

F

40A

-

10

GENERALIDADES

Vehículo en banco de reparación: Descripción

B85 o C85

40A

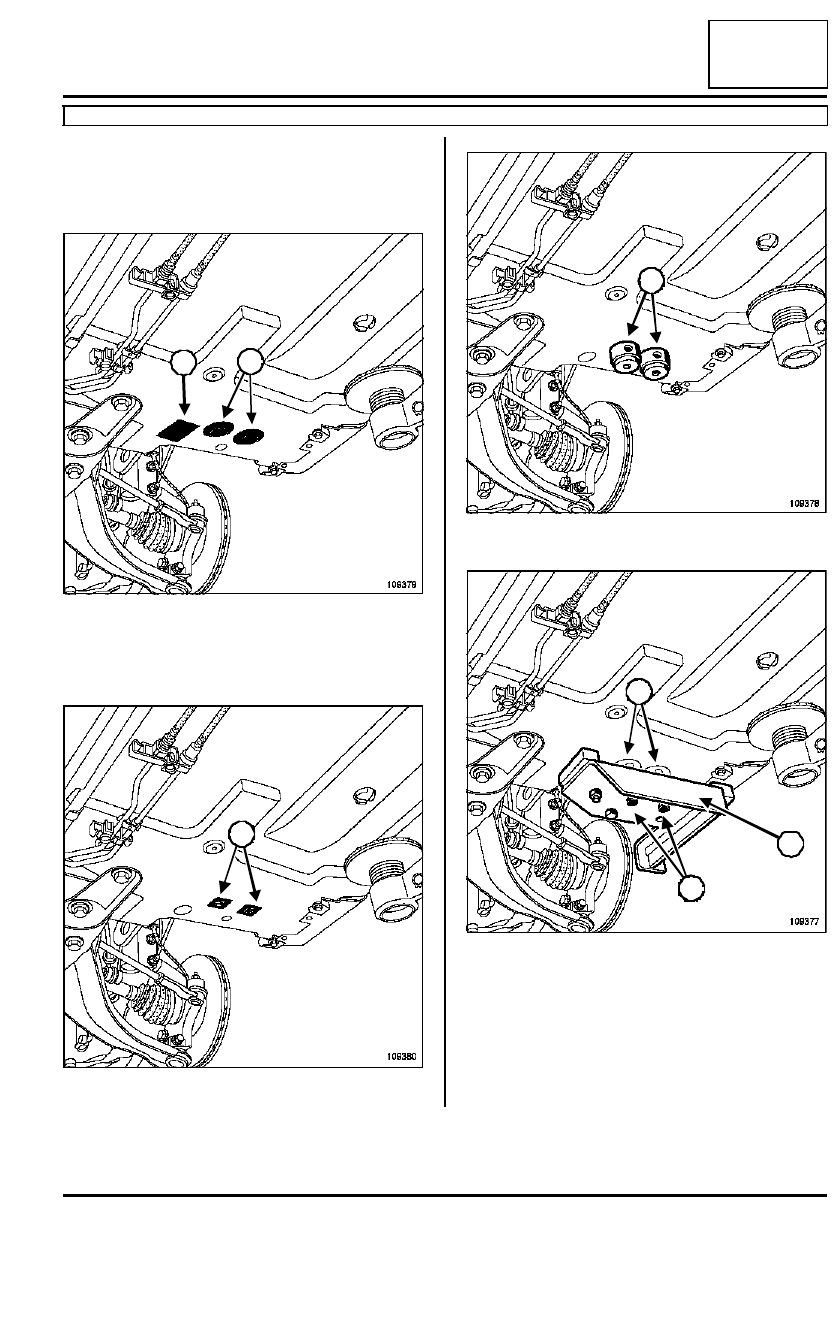

V - COLOCACIÓN DEL KIT DE ANCLAJE DEL
VEHÍCULO

1 - En la parte delantera

Extraer

- las ruedas,

- los obturadores (1) y (2).

Colocar los insertos (3).

Enroscar los soportes (4) sin bloquearlos.

Posicionar el útil (5) y fijarlo mediante los tornillos (6).

Terminar el apriete por los soportes (7).

109379

109380

1

2

3

109378

109377

4

5

6

7

40A

-

11

GENERALIDADES

Vehículo en banco de reparación: Descripción

B85 o C85

40A

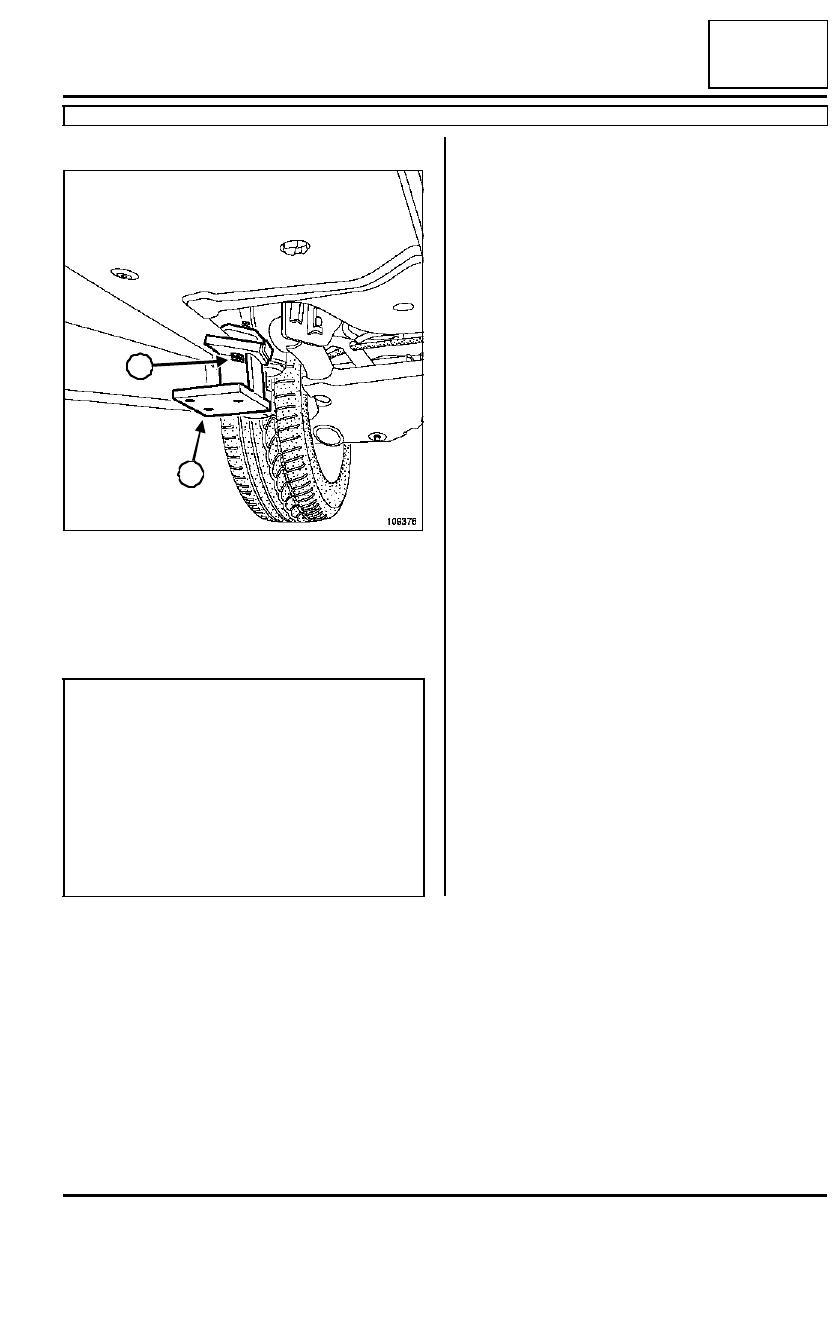

2 - En la parte trasera

Colocar la pinza (8) en el canto horizontal de la parte
trasera del bajo de carrocería y bloquearla con el tor-
nillo (9).

Posicionar el vehículo sobre las pinzas del banco de
reparación.

109376

ATENCIÓN

El bastidor de este vehículo está protegido por pro-
ductos que aseguran la garantía anti-perforación de
12 años.

Tras la operación, efectuar una protección de cuer-
pos huecos en los travesaños laterales delanteros y
colocar los obturadores. Sustituir los obturadores si
se han deteriorado.

Realizar de nuevo la protección antigravillonado del
bajo de carrocería si está deteriorada.

8

9
