Renault Clio. Manual - parte 356
40A
-
4
GENERALIDADES
Utillaje especializado de carrocería: Utilización
B85 o C85
40A
(1)Soporte de tirante
- (2)Tirantes
- (3)Tornillos de apriete
- (4)Cuerpo
- (5)Yunques
- (6)Tuerca especial
- (7)Tuercas
- (8)Espárragos
- (9)Tuerca de empuje
- Seleccionar el conjunto tirante, yunque e inserto
adaptado al engastado que se vaya a realizar.
- Enroscar en el soporte del tirante (1) el tirante (2)
(paso a izquierdas).
- Apretar el tornillo (3) a fondo en el cuerpo (4) (paso
a izquierdas).
- Enroscar en el cuerpo (4) el yunque (5) (paso a iz-
quierdas).
- Introducir el conjunto (1) y (2) en el cuerpo del útil.
- Enroscar el inserto (paso a izquierdas) en su varilla
de tracción.

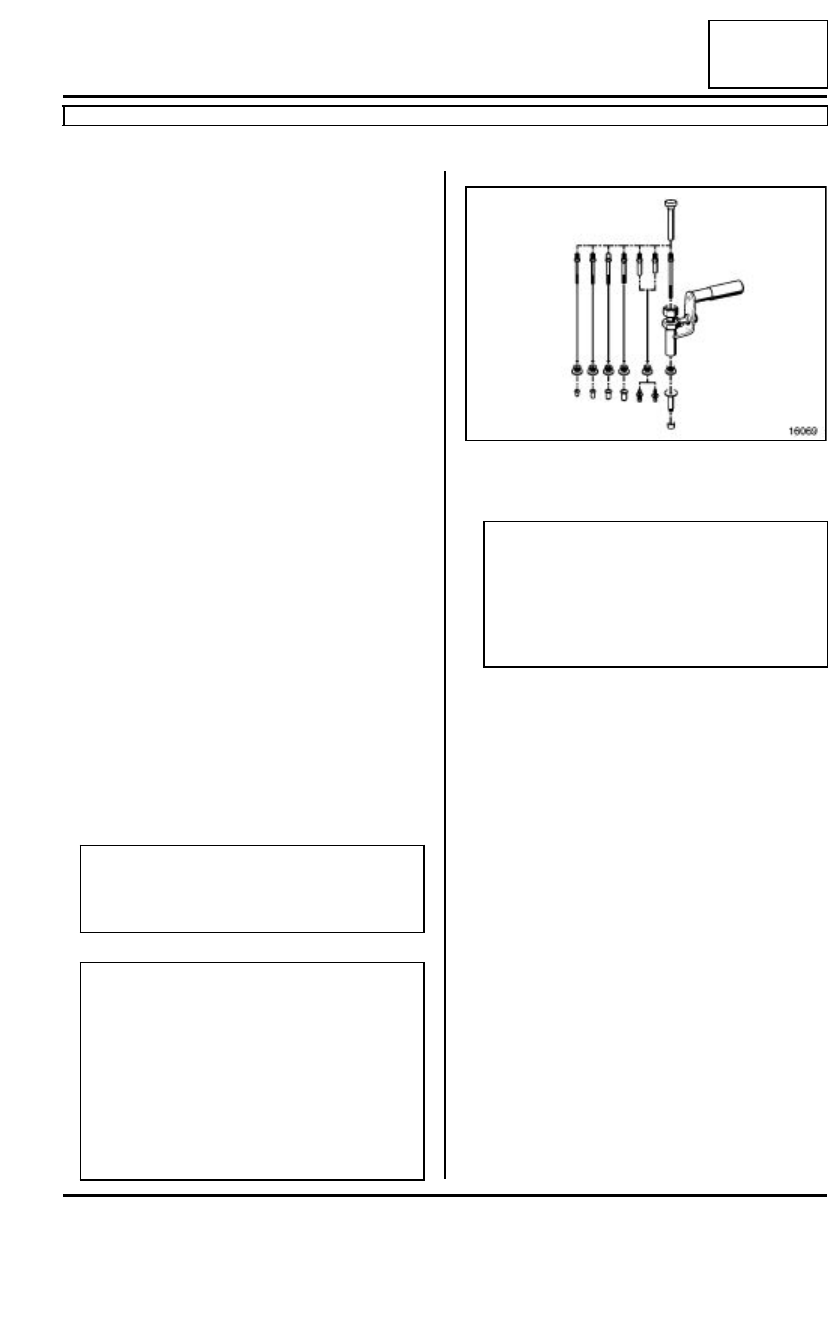

EMPLEO DEL ÚTIL CAR. 1504
Girar el tornillo con una llave de 24 sujetando con la
mano la empuñadura del útil.
111554
Para la colocación de la tuerca especial (6), el
tirante pasa a través de la tuerca que se va a
engastar y se atornilla en la tuerca de empuje
(9).
ATENCIÓN
Para cualquier puesta al desnudo local de una
chapa, por ejemplo durante un taladrado, desen-
grasar y limpiar la zona y después aplicar con un
pincel fino:
- una imprimación fosfatante,
- un aparejo de dos componentes,
- la pintura del color del vehículo.
16069
ATENCIÓN
El operario debe notar el final del engastado
(aumento del esfuerzo de apriete). El engastado
del inserto es correcto cuando ya no hay juego
de rotación de este, efectuar este control antes
de aflojar el conjunto "varilla de tracción -
tirante".
