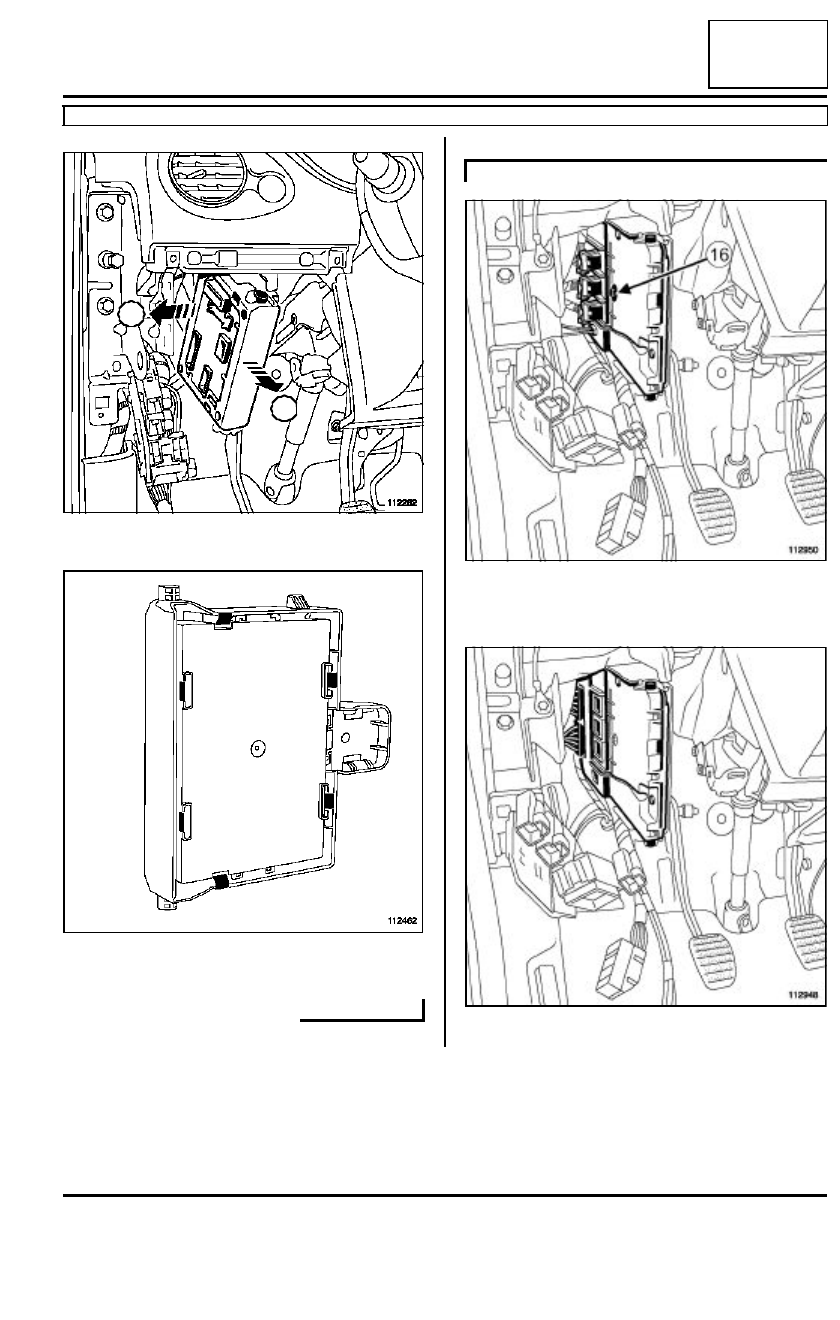

87B

-

9

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

87B

Extraer la unidad central del habitáculo en (14),(15).

Soltar la unidad central del habitáculo de su soporte.

Soltar la primera fila de conectores,

Quitar el tornillo (16).

Soltar la segunda fila de conectores.

112282

112462

14

15

SOP02A

112950

112948

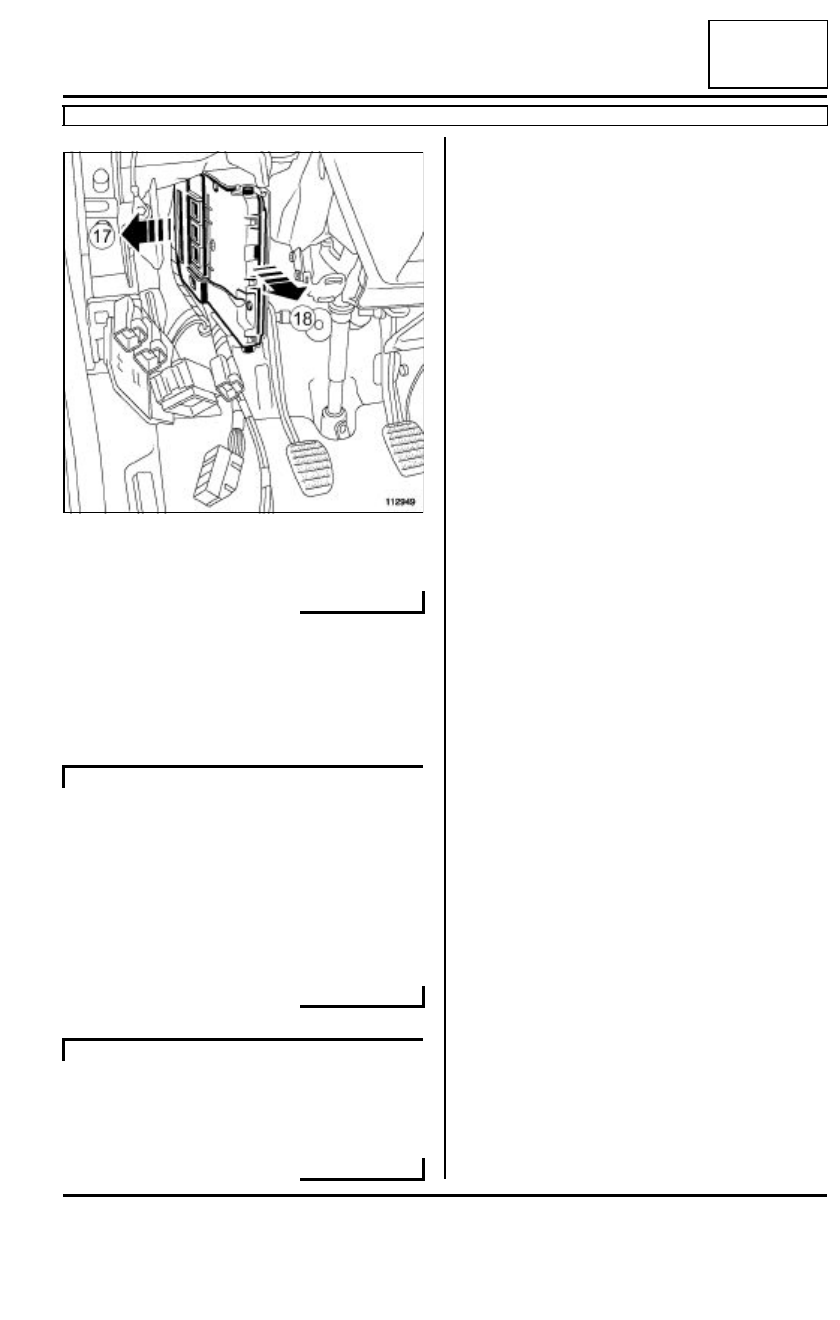

87B

-

10

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

87B

Extraer la unidad central del habitáculo en (17),(18).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA.

Posicionar la unidad central del habitáculo en la par-
te delantera,

Encajar la unidad central del habitáculo en la parte
trasera,

Apretar el tornillo (12),

Encajar los conectores.

Posicionar la unidad central del habitáculo,

Apretar el tornillo (16),

II - ETAPA FINAL.

Encajar:

- el soporte de conectores en la viga,

- los conectores en la viga,

- la parte inferior del tablero de a bordo.

Apretar los tornillos (3),(5),

Encajar:

- el remache de plástico,

- el protector lateral del tablero de a bordo,

- la moldura del tablero de a bordo,

- la junta de la puerta,

- el guarnecido de la parte inferior del tablero de a

bordo (6).

Conectar la batería (consultar 80A Batería: Extrac-
ción - Reposición).

En el caso de una sustitución:

- efectuar el aprendizaje del código del vehículo y de

las llaves (consultar MR 394 Diagnóstico, 87B Ca-
jetín de interconexión del habitáculo, Diagnós-
tico - Configuraciones y aprendizajes).

- configurar la unidad central del habitáculo (según

el nivel de equipamiento) (consultar MR 394 Dia-
gnóstico, 87B Cajetín de interconexión del ha-
bitáculo, Diagnóstico - Configuraciones y
aprendizajes).

Cumplimentar la topología de la red multiplexa-
da.Capítulo Multiplexado

112949

SOP01

SOP02A

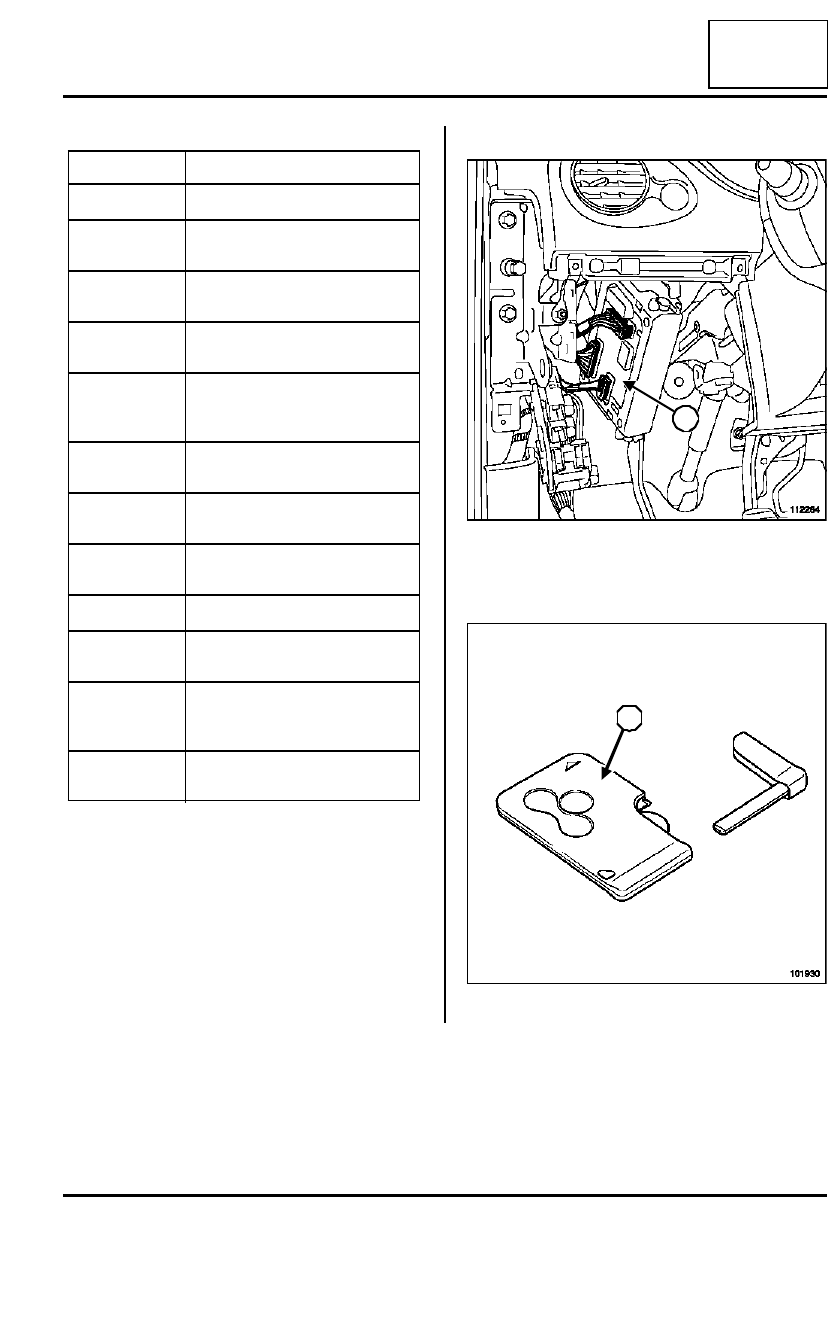

87C

-

1

GESTIÓN DE LOS ABRIENTES

Gestión de los abrientes: Lista y localización de los elementos

87C

I - UNIDAD CENTRAL DEL HABITÁCULO

Unidad Central del Habitáculo(1)

II - TARJETA "RENAULT"

Tarjeta Renault (2) (simple o "manos libres")

Número

Designación

(1)

UCH

(2)

Tarjeta Renault (simple o
"manos libres")

(3)

Llave equipada de un telemando
de condenación

(4)

Motor de condenación - descon-
denación

(5)

Antenas específicas de recep-
ción en las empuñaduras y en el
paragolpes trasero

(6)

Captador de presencia y de
movimiento

(7)

Tecla de condenación en las
empuñaduras

(8)

Contactor de condenación del
portón

(9)

Cerradura de portón

(10)

Contactor de apertura del por-
tón

(11)

Motor de condenación de la por-
tezuela de llenado de carbu-
rante

(12)

Mando de condenación centrali-
zada

112284

101930

1

2

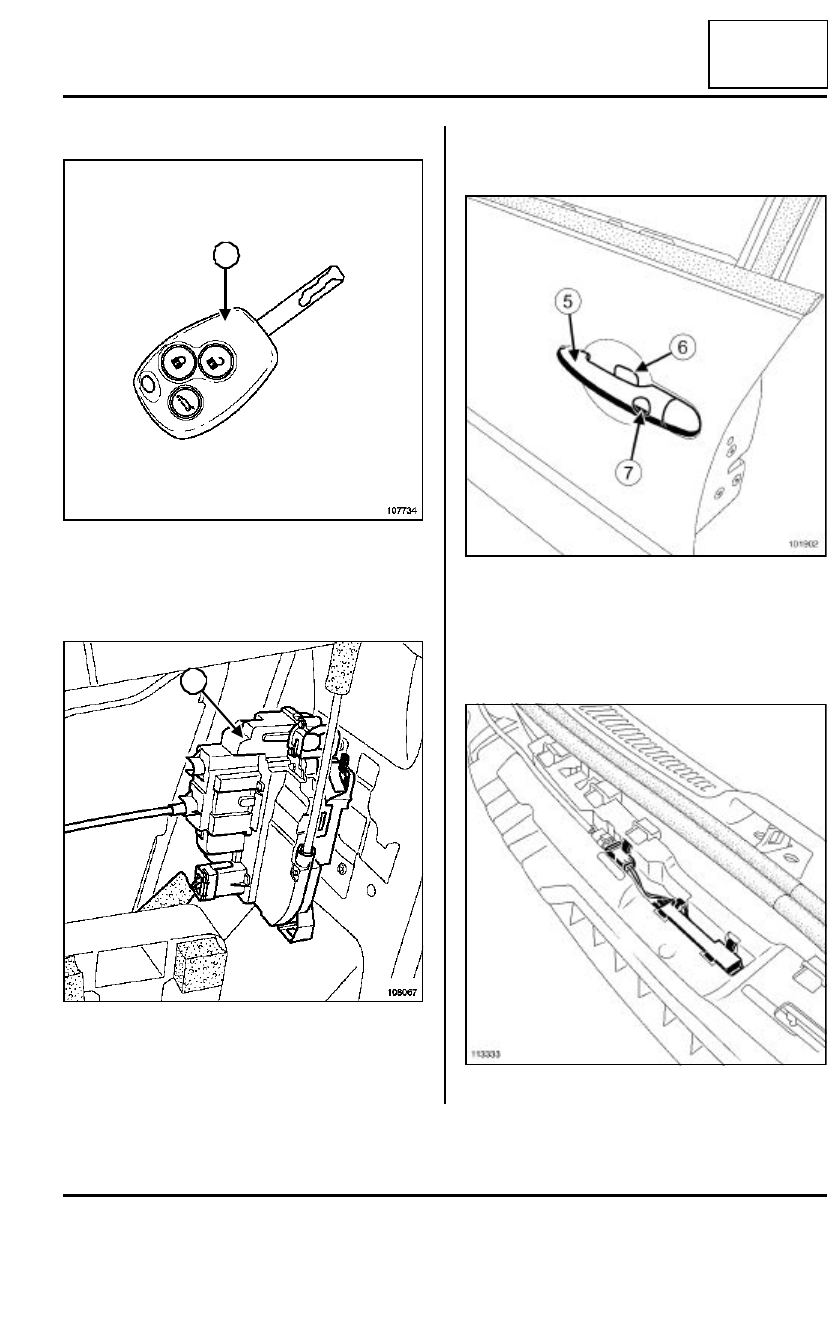

87C

-

2

GESTIÓN DE LOS ABRIENTES

Gestión de los abrientes: Lista y localización de los elementos

87C

III - LLAVE DE TELEMANDO

Llave de telemando (3)

IV - MOTOR DE CONDENACIÓN -
DESCONDENACIÓN DE LAS PUERTAS

Motor de condenación - descondenación integrado en
las cerraduras de puertas (4)

V - ANTENAS DE APERTURA INTEGRADAS EN
LAS EMPUÑADURAS EQUIPADAS "MANOS
LIBRES" Y EN EL PARAGOLPES TRASERO

Antena de apertura integrada en las empuñaduras ex-
teriores (5) (versión "manos libres")

Captador de presencia y de movimiento (6) (versión
"manos libres")

Tecla de condenación (7) (versión "manos libres")

Antena de apertura integrada en el paragolpes trasero

107734

108067

3

4

101902

113333
