87B

-

1

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Configuración

87B

Configurar la unidad central del habitáculo (consul-
tar MR 394 Diagnóstico, 87B, Cajetín de interco-
nexión, Sustitución de órganos).

87B

-

2

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A DERECHA

87B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

(consultar MR 394 Diagnóstico, 87B Cajetín de in-
terconexión del habitáculo, Diagnóstico - confi-
guraciones y aprendizajes).

Desconectar la batería 80A Batería: Extracción -
Reposición).

Extraer el guardaobjetos (consultar MR 393 Meca-
nismos y accesorios, 57A, Accesorios interiores,
Portaobjetos).

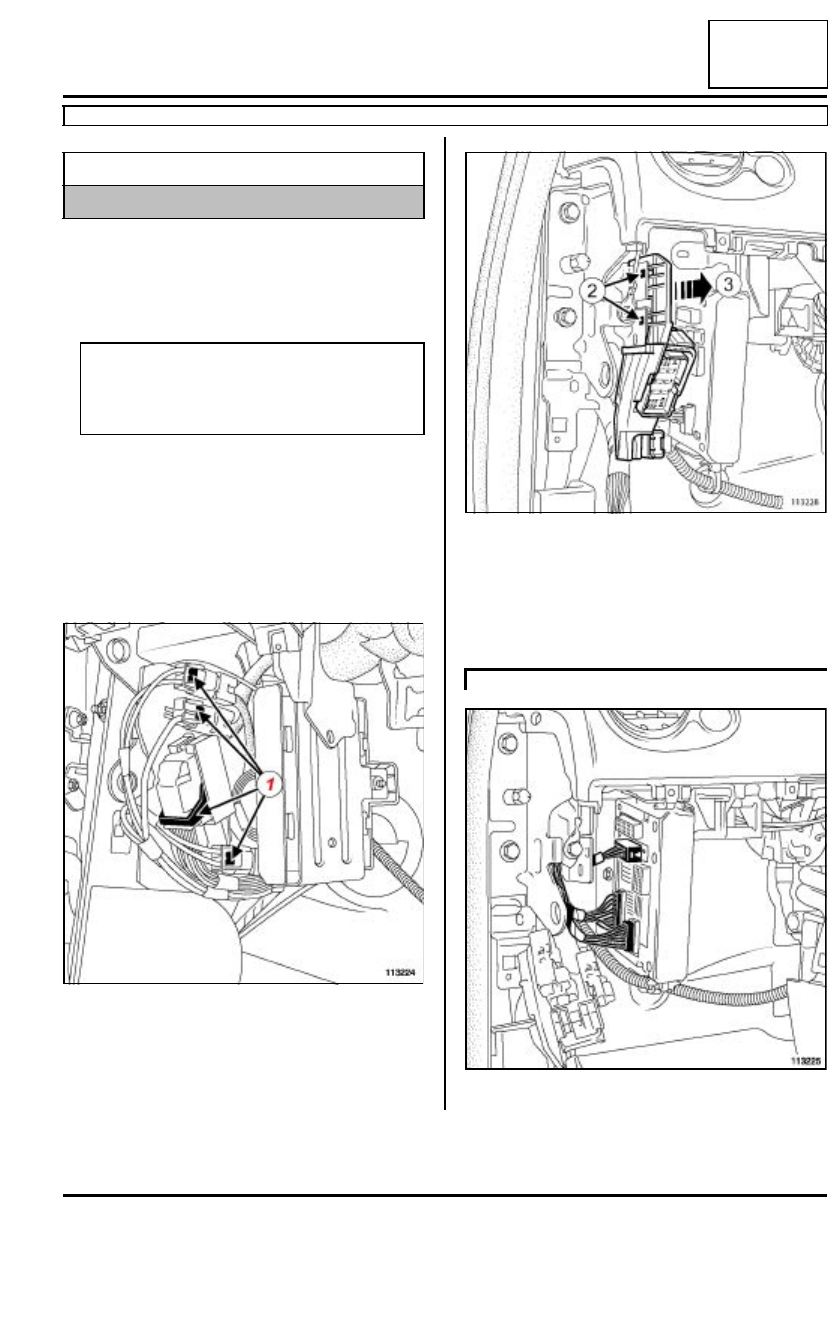

Soltar los conectores de la viga en (1).

Soltar el soporte de conectores de la viga en (2),

Apartar el soporte de conectores en (3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar los conectores.

Material indispensable

útil de diagnóstico

ATENCIÓN

En caso de sustituir la unidad central del habitá-
culo,  anotar imperativamente las configuracio-
nes con ayuda del útil de diagnóstico.

113224

113228

SOP01

113225

87B

-

3

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A DERECHA

87B

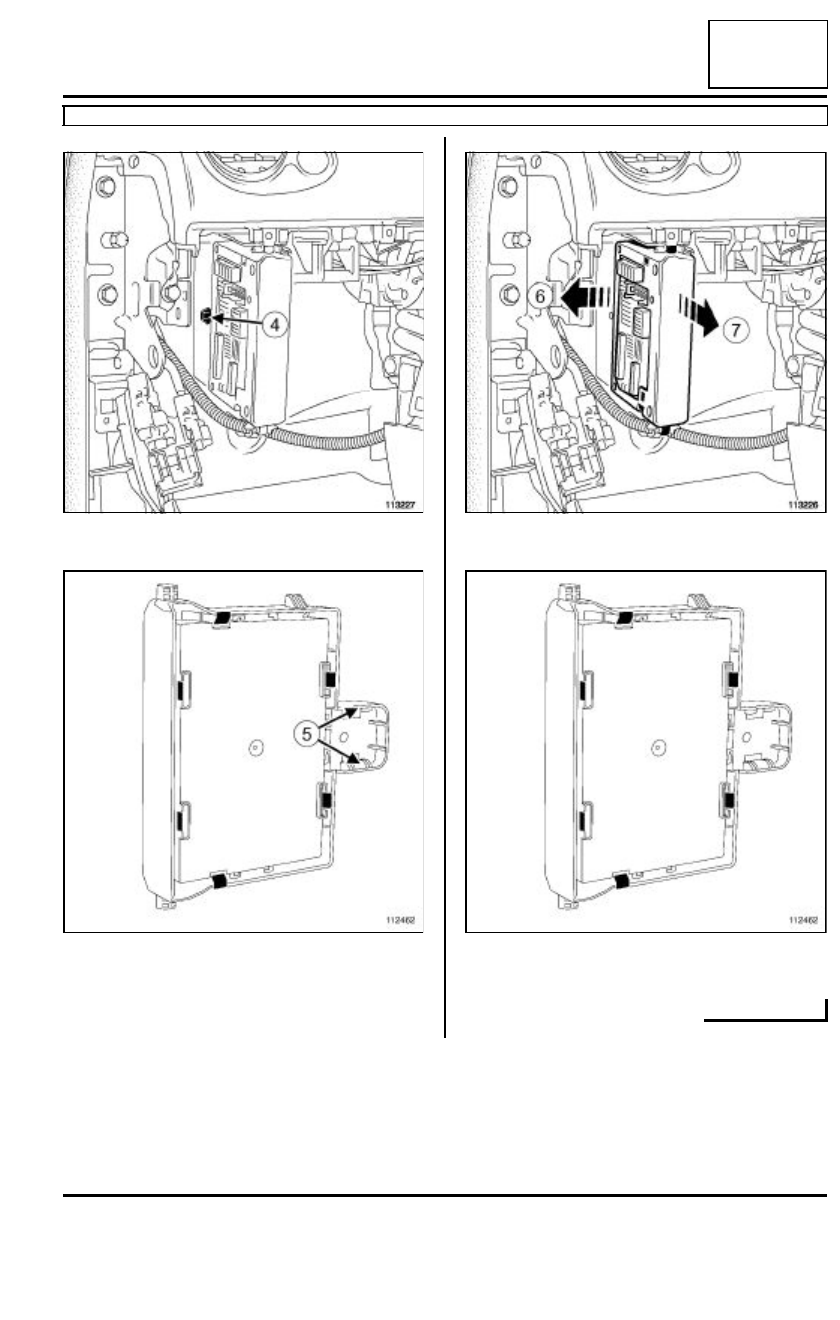

Quitar el tornillo (4).

Soltar la unidad central del habitáculo en la parte tra-
sera presionando en los espolones (5) utilizando un
destornillador pequeño y plano.

Extraer la unidad central en (6),(7).

Soltar la unidad central del habitáculo de su soporte.

113227

112462

113226

112462

87B

-

4

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A DERECHA

87B

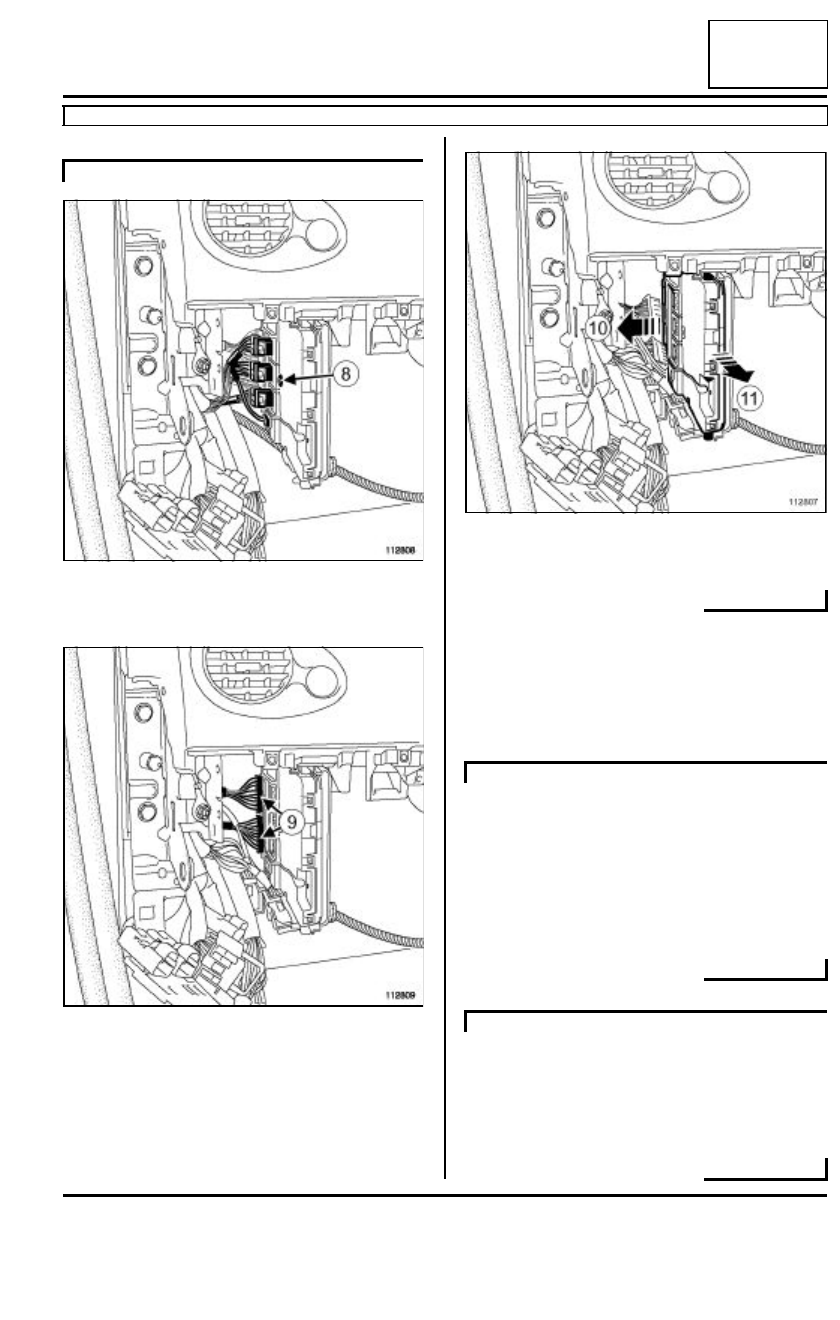

Soltar la primera fila de conectores.

Quitar el tornillo (8).

Soltar la segunda fila de conectores (9).

Extraer la unidad central del habitáculo (10),(11).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

posicionar la unidad central en la parte delantera,

Encajar la unidad central del habitáculo en la parte
trasera,

Apretar el tornillo (4),

Encajar los conectores.

Posicionar la unidad central del habitáculo,

Apretar el tornillo (8),

Encajar los conectores.

SOP02A

112808

112809

112807

SOP01

SOP02A
