RADIO

Tweeter: Extracción - Reposición

86A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

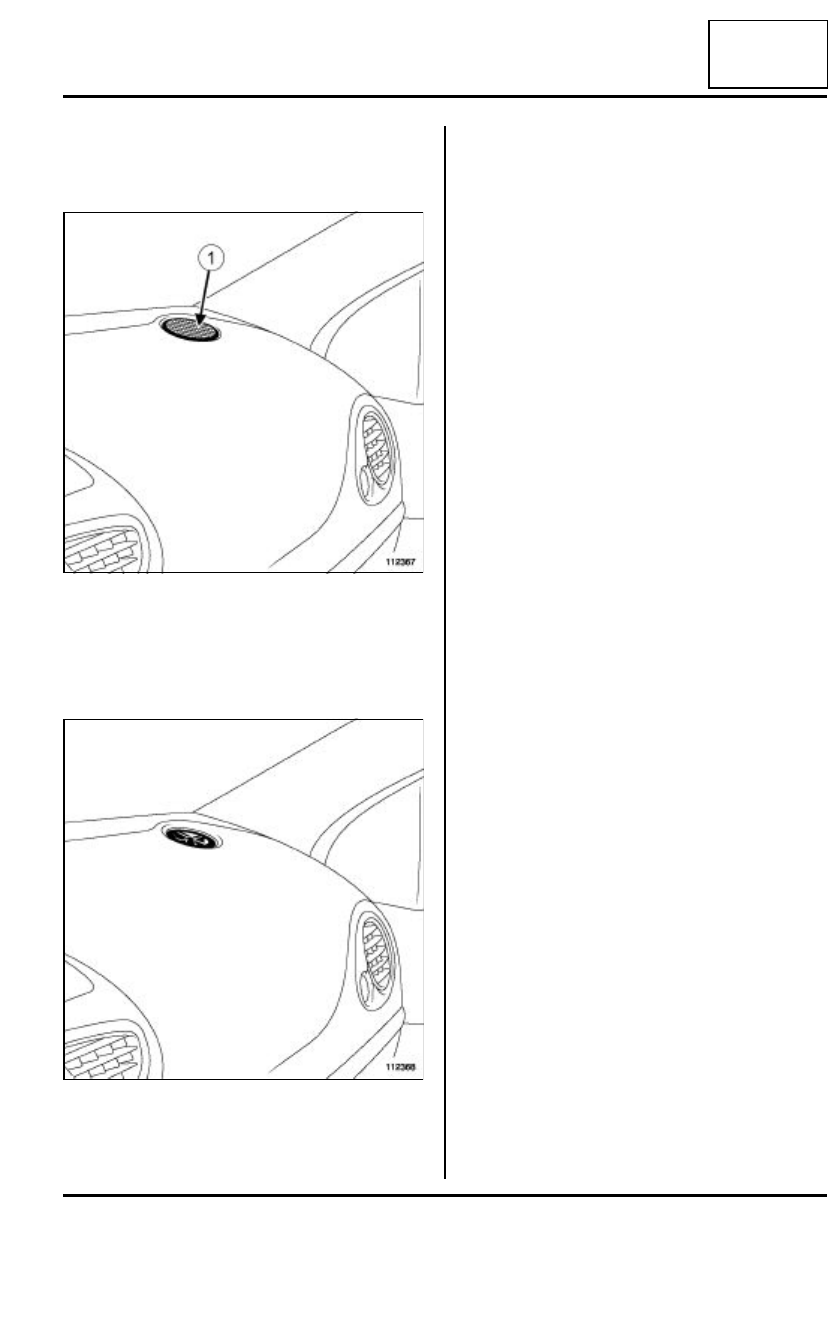

Soltar la rejilla de tweeter utilizando un destornillador
plano (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar:

- el tweeter,

- el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- el conector,

- el tweeter.

II - ETAPA FINAL

Encajar la rejilla del tweeter.

112367

112368

86A

-

9

RADIO

Altavoces delanteros: Extracción - Reposición

86A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

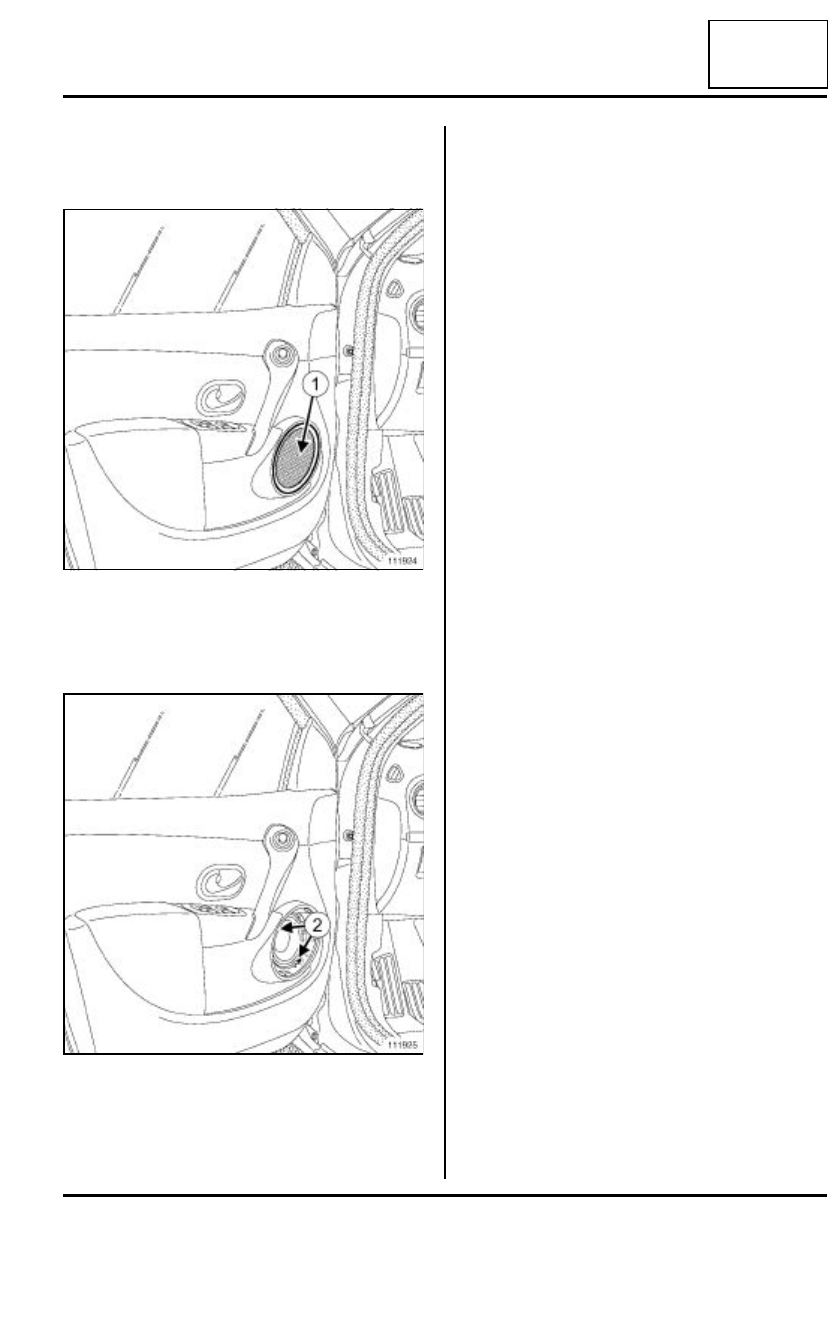

Extraer la rejilla del altavoz delantero (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (2),

- el altavoz delantero.

Soltar el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el conector,

Colocar:

- el altavoz delantero,

- los tornillos (2).

II - ETAPA FINAL

Encajar la rejilla del altavoz delantero.

111924

111925

86A

-

10

RADIO

Altavoces traseros: Extracción - Reposición

86A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido de la puerta trasera (consultar,
MR 393 Carrocería, 72A, Guarnecido de abrien-
tes laterales, Guarnecido de la puerta lateral tra-
sera: Extracción-Reposición).

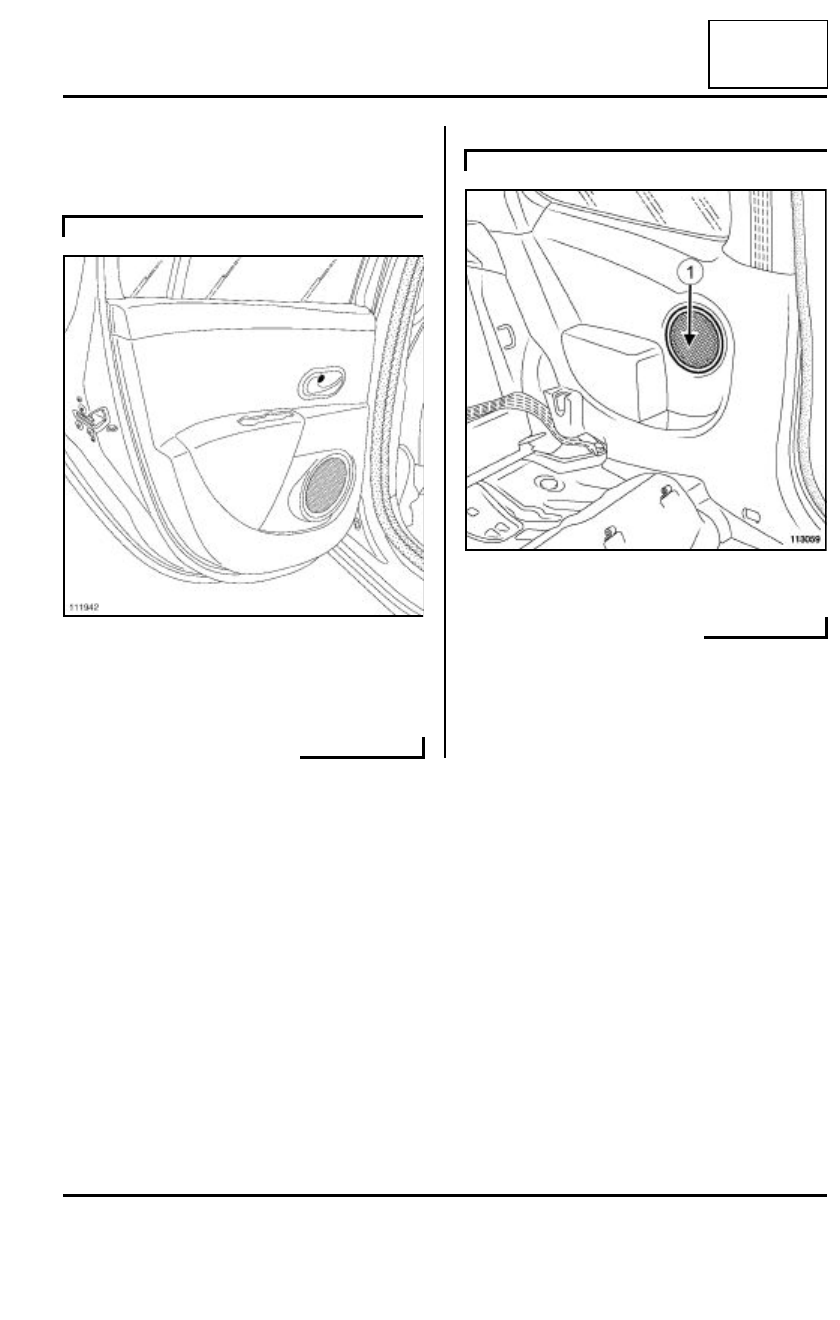

Soltar la rejilla del altavoz trasero (1).

B85

111942

C85

113059

86A

-

11

RADIO

Altavoces traseros: Extracción - Reposición

86A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

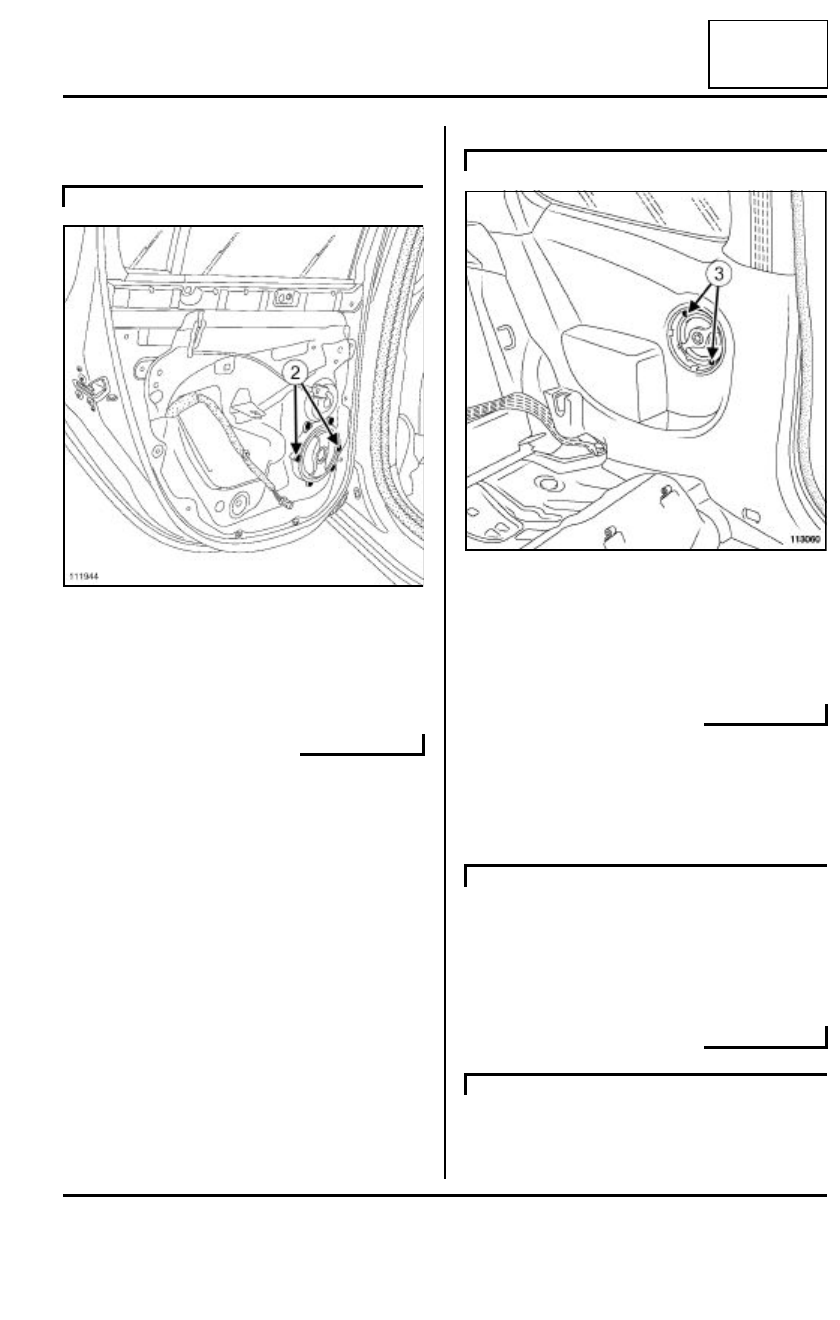

- los tornillos (2),

- el altavoz trasero.

Soltar el conector.

Extraer:

- los tornillos (3),

- el altavoz trasero.

Soltar el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el conector,

Colocar:

- el altavoz trasero,

- los tornillos (2).

Encajar el conector.

Colocar:

- el altavoz trasero,

B85

111944

C85

113060
