Renault Clio. Manual - parte 278

62B

-

1

CLIMATIZACIÓN REGULADA

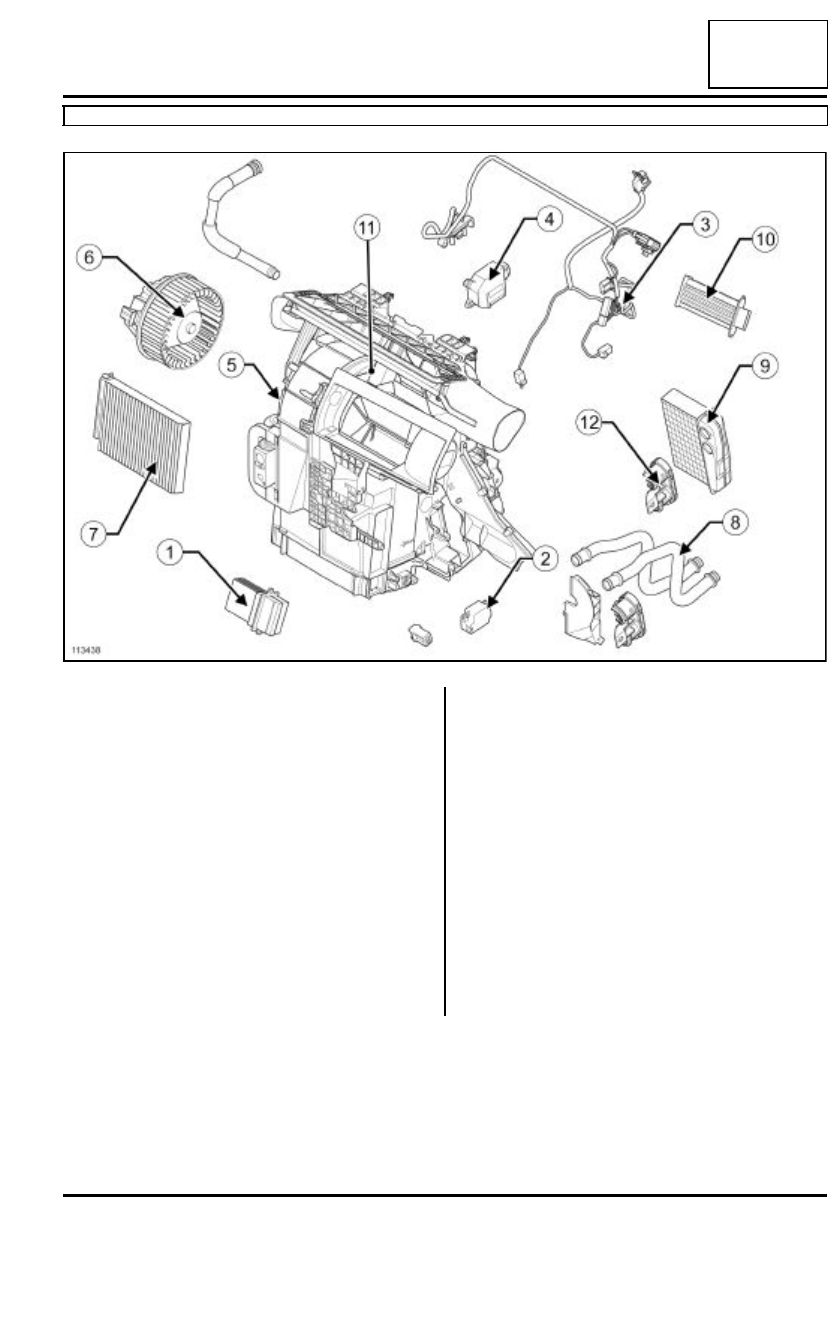

Climatización regulada: Lista y localización de los elementos

ACONDICIONADOR DE AIRE REGULADO

62B

(1) Módulo de potencia

(2) Motor de mezcla

(3) Cableados eléctricos

(4)Motor de reciclaje

(5)Motor de distribución

(6) GMV

(7) Filtro del habitáculo

(8) Canalizaciones de aerotermo

(9)     Aerotermo

(10) Resistencias de calentamiento

(11) Cajetín repartidor

(12) Brida de sujeción de las canalizaciones del aero-
termo

113438

62B

-

2

CLIMATIZACIÓN REGULADA

Cuadro de mando: Extracción - Reposición

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

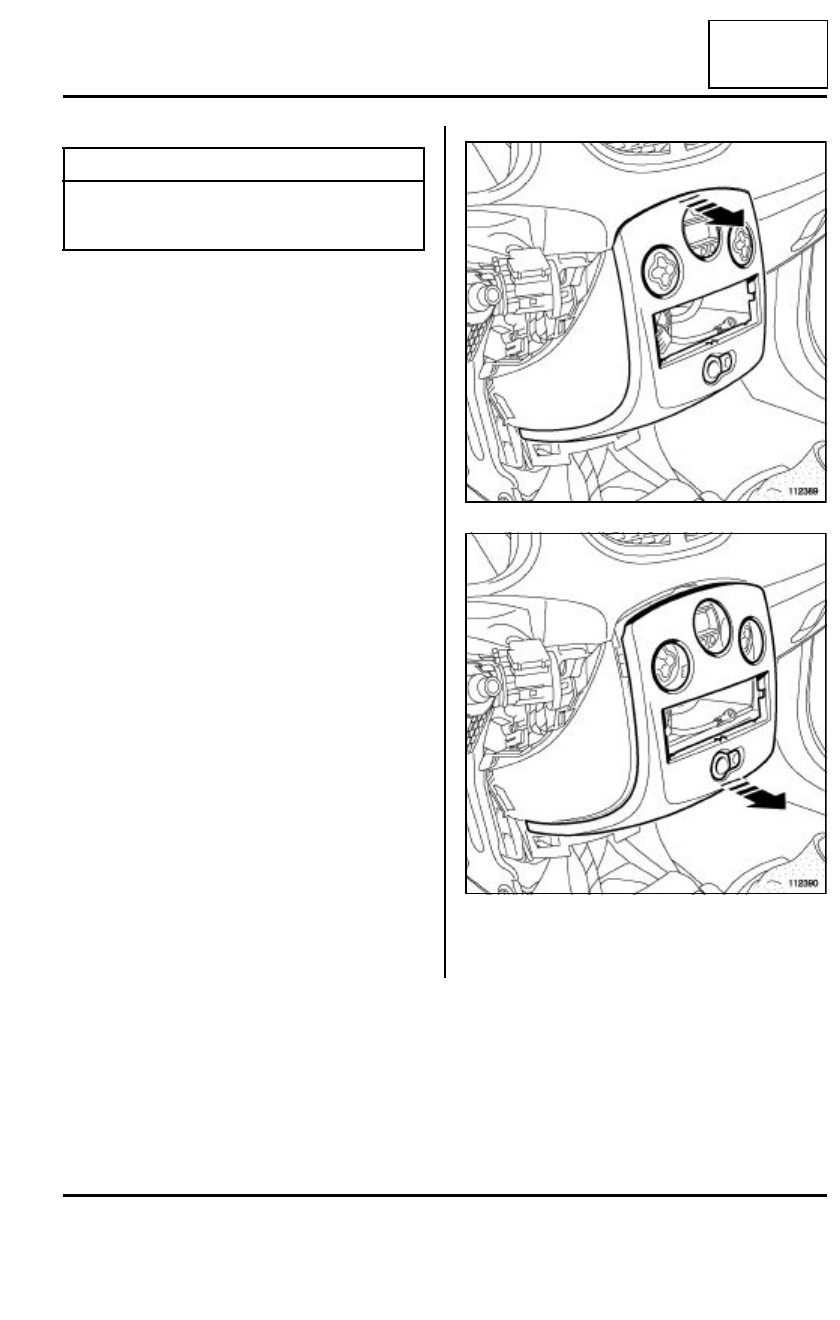

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

Pares de apriete

m

tornillo de fijación del
cuadro de mando de cli-
matización

2 N.m

112389

112390

62B

-

3

CLIMATIZACIÓN REGULADA

Cuadro de mando: Extracción - Reposición

62B

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

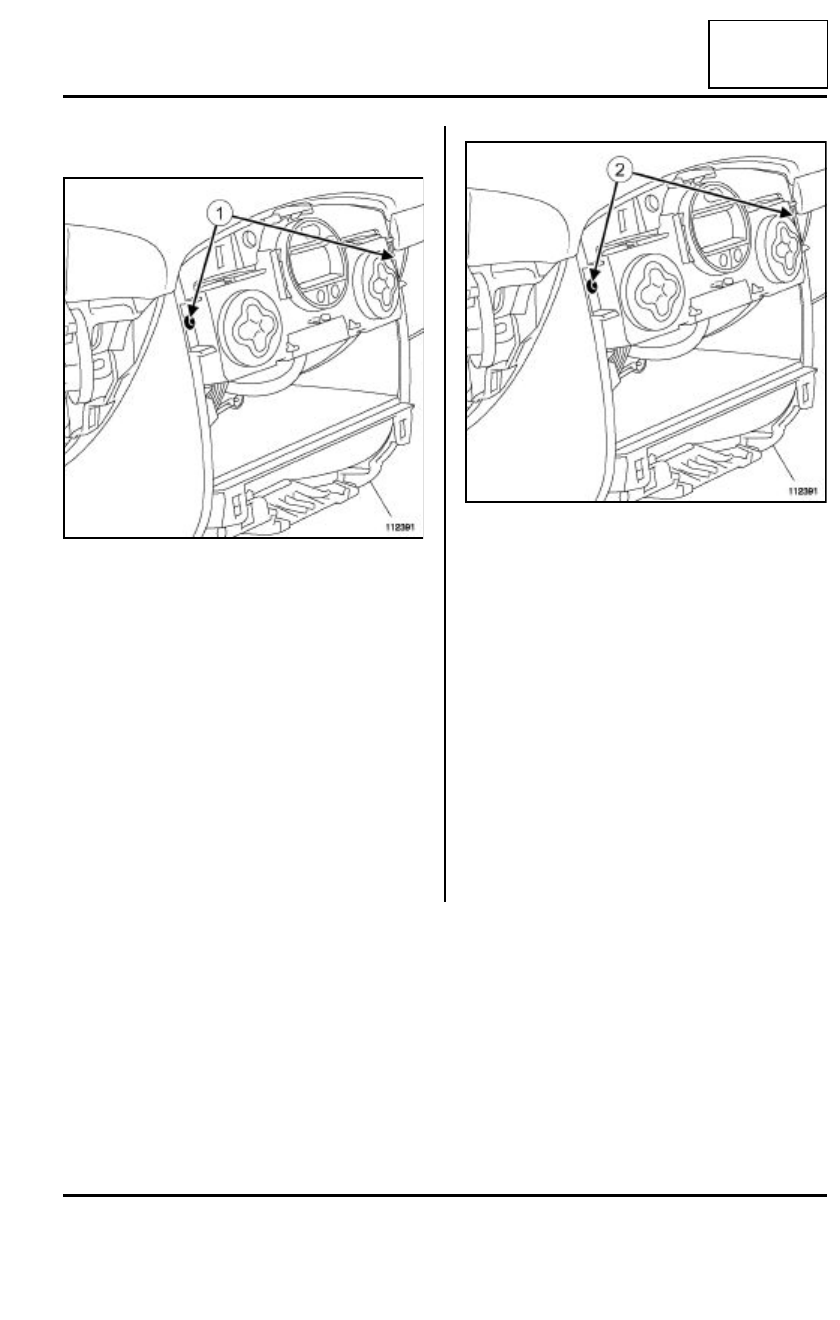

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización.

Desconectar los conectores del cuadro de mando de
climatización.

Extraer el cuadro de mando de climatización.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector del cuadro de mando de clima-
tización.

Colocar los tornillos de fijación (2) del cuadro de
mando de climatización.

Apretar al par el tornillo de fijación del cuadro de
mando de climatización (2 N.m).

Colocar el cuadro de mando de climatización.

II - ETAPA FINAL

Encajar el guarnecido central comenzando por la
parte inferior.

Conectar los conectores.

Colocar:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

112391

112391

62B

-

4

CLIMATIZACIÓN REGULADA

Módulo de potencia: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

62B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

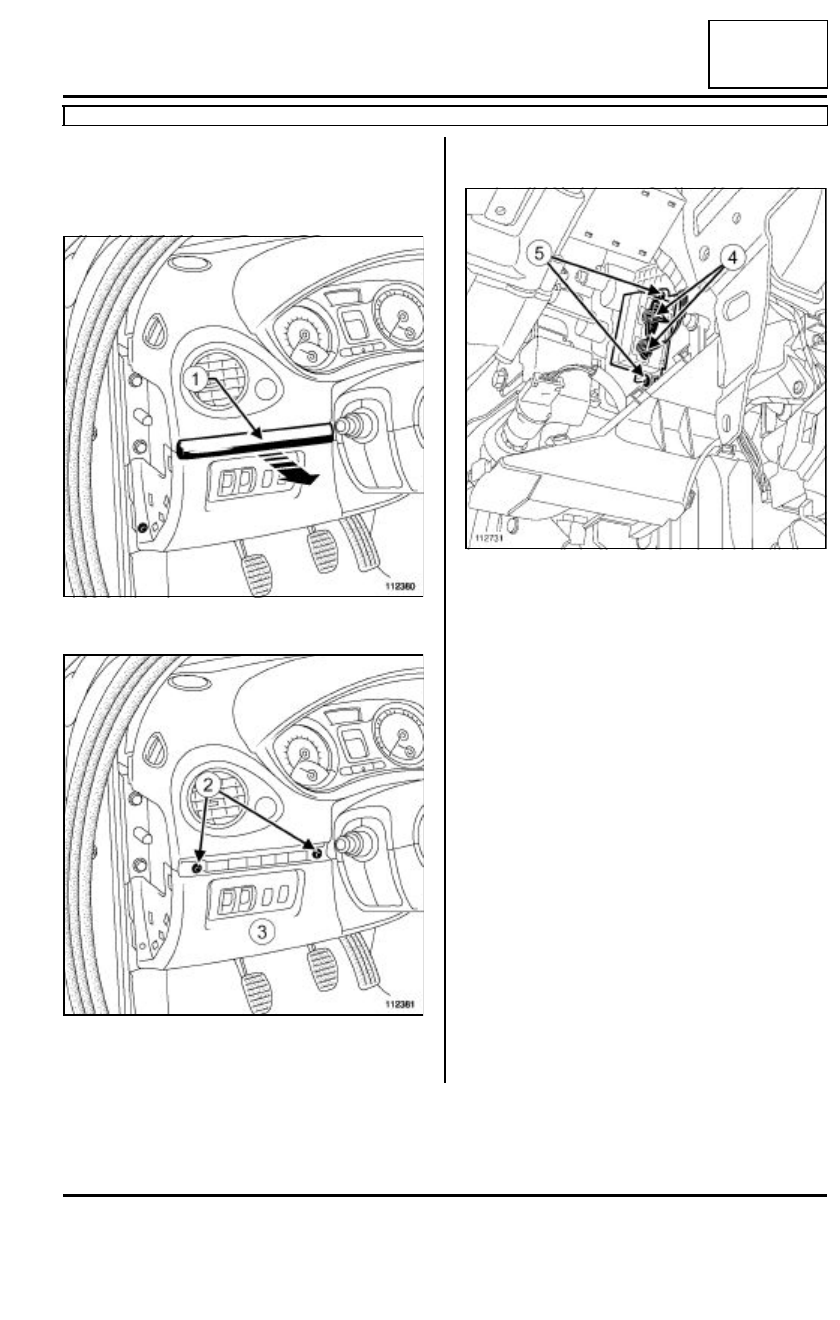

Soltar el embellecedor (1).

Quitar los tornillos de fijación (2).

Extraer el cárter inferior (3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar los conectores (4) del módulo de po-
tencia.

Extraer:

- los tornillos de fijación (5) del módulo de potencia,

- el módulo de potencia.

112380

112381

112731
