62A

-

33

ACONDICIONADOR DE AIRE

Tubo de unión compresor - condensador: Extracción - Reposición

62A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el racor de canalización en el compresor.

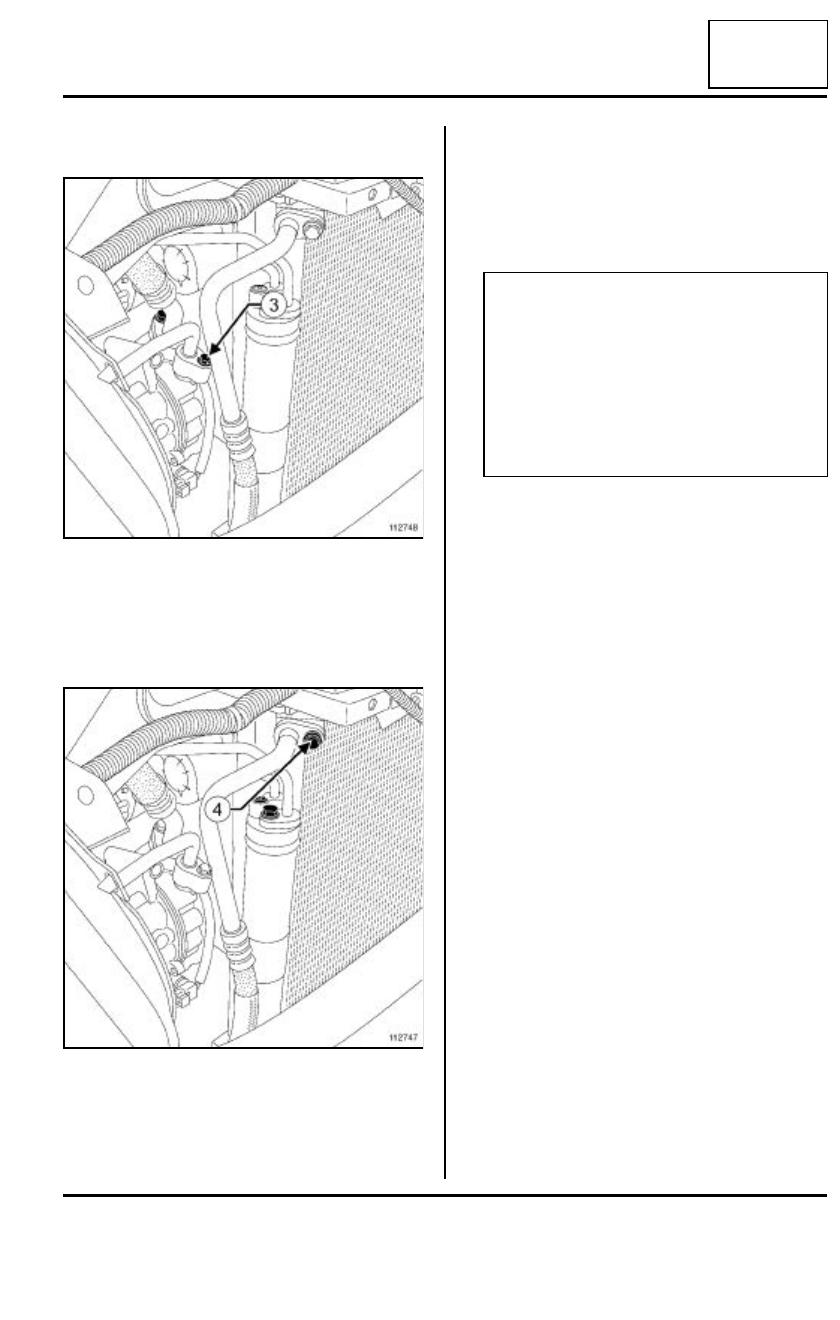

Poner el tornillo de fijación (3) del racor de canaliza-
ción en el compresor.

Apretar al par el tornillo de fijación del racor de
canalización en el compresor (8 N.m).

Colocar el racor de canalización del condensador.

Poner el tornillo de fijación (4) del racor de canaliza-
ción en el condensador.

Apretar al par el tornillo de fijación del racor de
canalización en el condensador (8 N.m).

III - ETAPA FINAL

Colocar el paragolpes delantero (consultar MR 393,
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción-reposición).

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

112748

112747

Nota:

- En una sustitución de canalización, añadir 10

ml de aceite preconizado a la cantidad de
aceite recuperado.

- Verificar el correcto funcionamiento del AA con

el GMV en marcha máxima.

- Efectuar una búsqueda de fugas (consultar

NT6001A, Acondicionador de aire,  Bús-
queda de fugas).

62A

-

34

ACONDICIONADOR DE AIRE

Captador de presión: Extracción - Reposición

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el paragolpes delantero (consultar MR 393
Carrocería, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

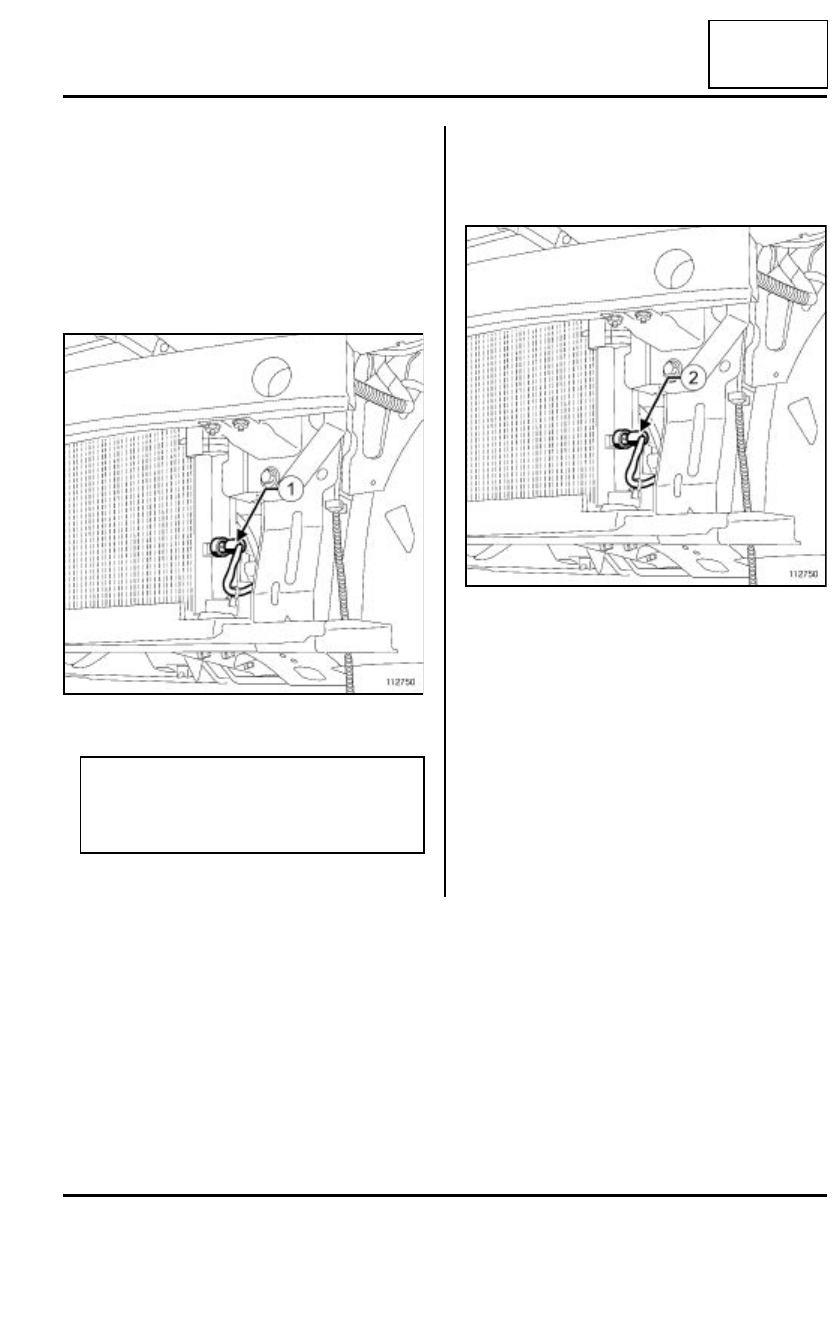

Desconectar el conector (1) del captador de presión.

Extraer el captador de presión.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de presión.

Conectar el conector (2) del captador de presión.

II - ETAPA FINAL

Colocar el paragolpes delantero (consultar MR 393
Carrocería, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición).

112750

Nota:

Una válvula automática de cierre aísla el circuito
exterior durante el desmontaje, no vaciar el cir-
cuito de fluido refrigerante.

112750

62A

-

35

ACONDICIONADOR DE AIRE

Sonda de temperatura exterior: Extracción - Reposición

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

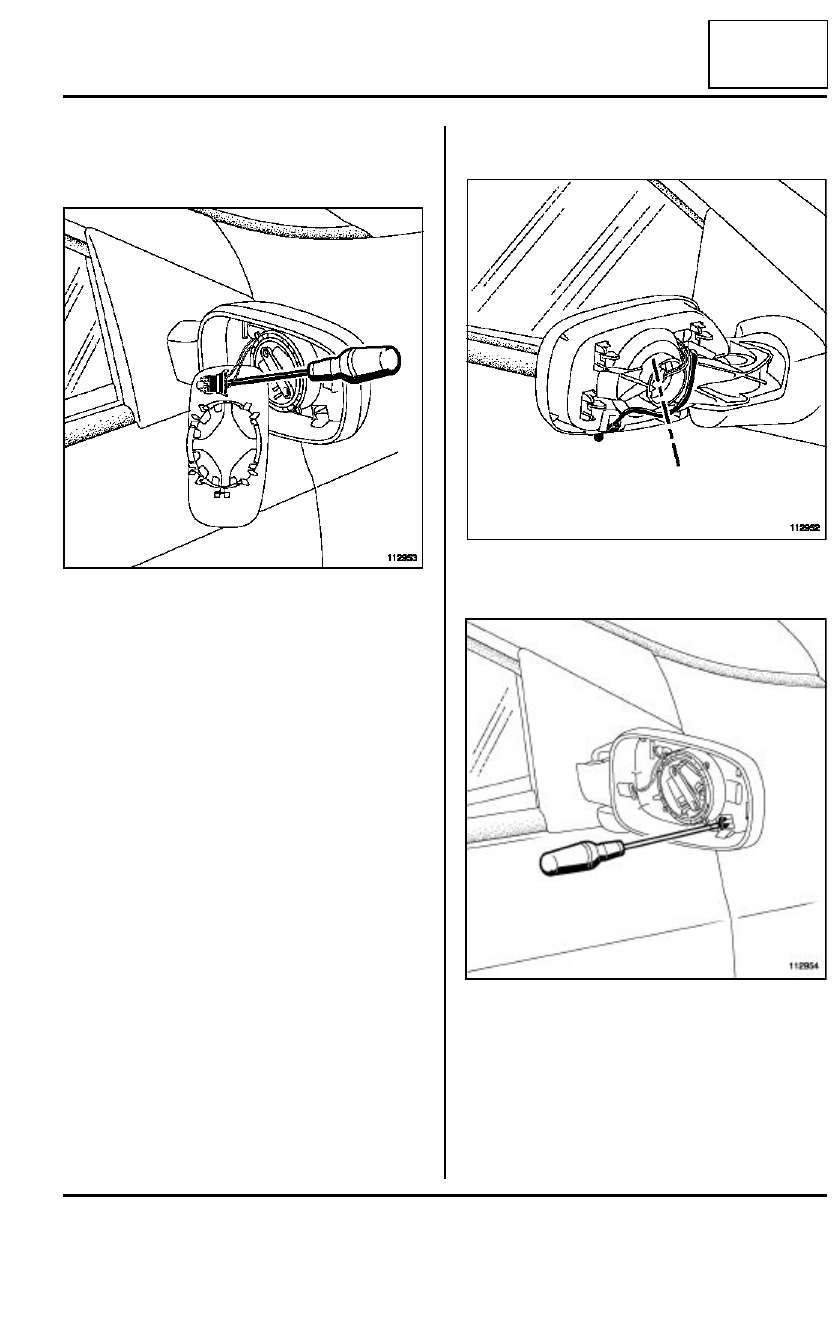

Extraer el espejo del retrovisor exterior (consultar
MR 393 Carrocería, 56A, Accesorios exteriores,
Cristal del retrovisor exterior: Extracción - Repo-
sición).

Desconectar el conector con ayuda de un destor-
nillador plano.

Extraer la coquilla del retrovisor exterior (consultar
MR 393 Carrocería, 56A, Accesorios exteriores,
Coquilla del retrovisor exterior: Extracción - Re-
posición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Cortar los cables de la sonda de temperatura exte-
rior siguiendo la marca.

Soltar la sonda de temperatura utilizando un destor-
nillador plano.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la sonda de temperatura.

112953

112952

112954

62A

-

36

ACONDICIONADOR DE AIRE

Sonda de temperatura exterior: Extracción - Reposición

62A

Soldar los dos cables de la sonda.

Aislar los dos cables de la sonda con ayuda de tubos
termo-retráctiles.

II - ETAPA FINAL

Colocar:

- la coquilla del retrovisor exterior (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Co-
quilla del retrovisor exterior: Extracción-Repo-
sición),

- el espejo del retrovisor exterior (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Cristal
del retrovisor exterior: Extracción - Reposi-
ción).
